ویژگی های کابل جوشکاری

شناخت دقیق ویژگی های کابل جوشکاری برای هر کسی که در صنایع فلزی، ساخت وساز، تعمیرات یا کارگاه های صنعتی فعالیت می کند، ضروری است. می پرسید چرا؟ کارشناسان آروا اینگونه توضیح می دهند:

در هر پروژه جوشکاری، کیفیت اتصال نهایی وابسته به زنجیره ای از عوامل است که یکی از مهم ترین آن ها، کابل جوشکاری است. این کابل، وظیفه انتقال جریان از دستگاه جوش به الکترود یا قطعه کار را بر عهده دارد و نقشی مهمی در ایمنی، عملکرد و دوام عملیات جوش ایفا می کند.

اگر کابل ضعیف باشد یا به درستی انتخاب نشده باشد، جریان ناپایدار، دمای بیش از حد، و حتی خطر آتش سوزی دور از انتظار نیست. به همین دلیل، شناخت دقیق ویژگی های کابل جوشکاری برای هر کسی که در صنایع فلزی، ساخت وساز، تعمیرات یا کارگاه های صنعتی فعالیت می کند، ضروری است.



فهرست مطالب پنهان

PDF مقالات آرواکابل جوشکاری چیست و چرا اهمیت دارد

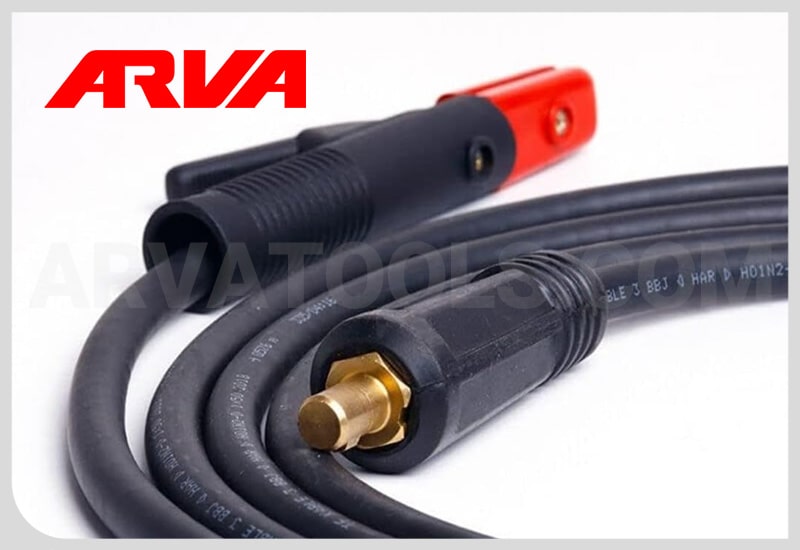

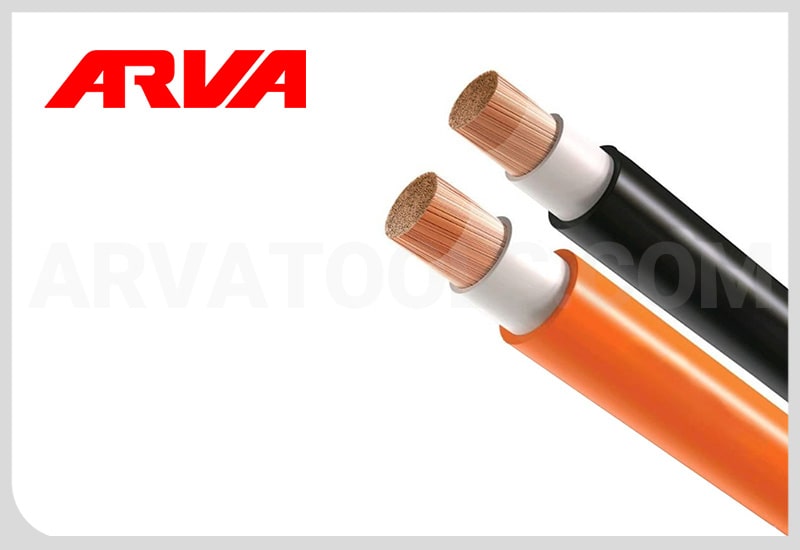

کابل جوشکاری چیست و چرا اهمیت دارد

کابل جوشکاری کابلی انعطاف پذیر، مقاوم به حرارت، و مخصوص انتقال جریان بالا در فرایند جوش است. این کابل ها بر خلاف کابل های برق خانگی یا صنعتی، برای شرایط سخت کاری طراحی می شوند و باید تحت فشار فیزیکی و دمایی زیاد، عملکرد پایدار و ایمنی داشته باشند. برای آشنایی با جوشکاری می توانید مطلب جوشکاری چیست را مطالعه کنید.

چرا شناخت ویژگی های کابل جوشکاری اهمیت دارد؟

چرا شناخت ویژگی های کابل جوشکاری اهمیت دارد؟

برای پاسخ به این سؤال، کافی است این موارد را در نظر بگیرید:

اگر آمپراژ دستگاه با ظرفیت کابل هماهنگ نباشد، کابل داغ می شود.

اگر عایق ضعیف باشد، ممکن است کابل در برابر سایش یا جوش جرقه ای آسیب ببیند.

اگر کابل بیش ازحد خشک باشد، در استفاده های مداوم سریعاً می شکند.

بنابراین شناخت ویژگی های کابل نه تنها در انتخاب، بلکه در ایمنی، دوام و بهره وری سیستم جوشکاری نقش اساسی دارد.

ویژگی های فیزیکی کابل جوشکاری

ویژگی های کابل جوشکاری: فیزیکی

درک صحیح از ویژگی های کابل جوشکاری برای انتخاب مناسب ترین نوع کابل در پروژه های صنعتی، کارگاهی و حتی خانگی ضروری است. این مشخصات فیزیکی، نه تنها بر عملکرد فنی، بلکه بر ایمنی و دوام کابل در شرایط محیطی مختلف تأثیر مستقیم دارند. اما قبل از آن شاید برایتان جالب باشد تا بدانید کاربرد جوشکاری در صنایع مختلف چیست. برای درک این مطلب می توانید منابع و مقالات مطالعاتی تخصصی آروا را مطالعه کنید.

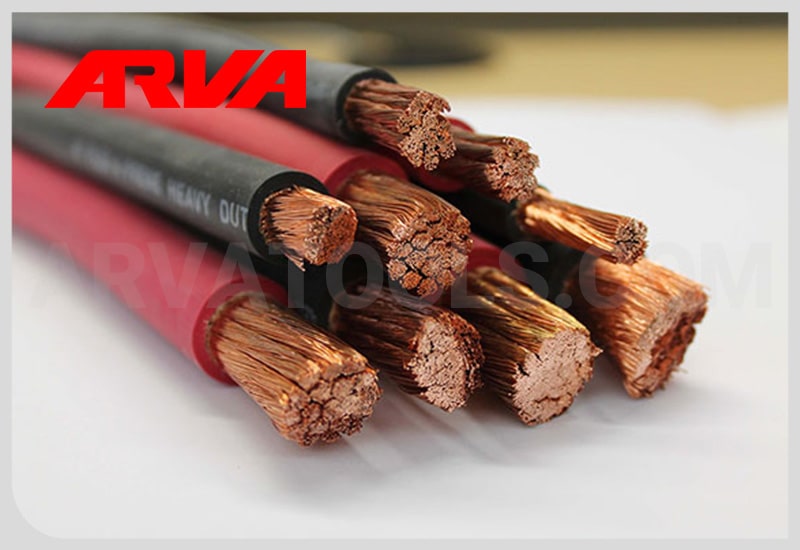

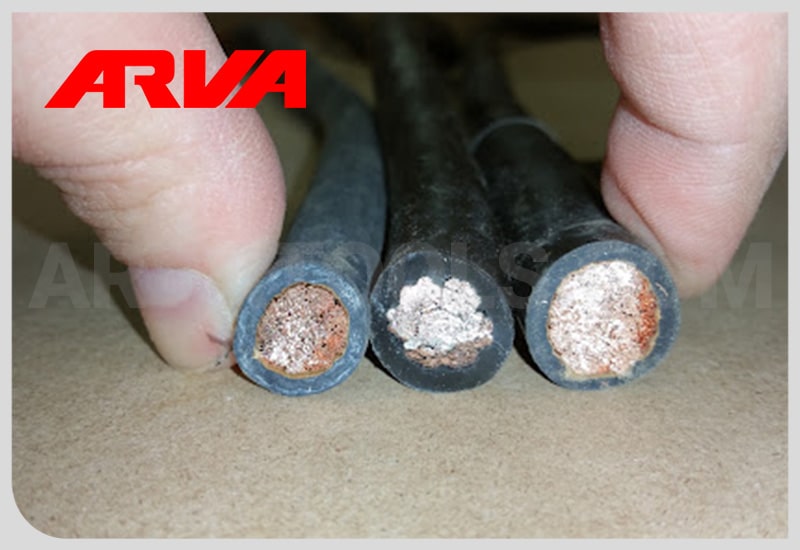

ساختار داخلی کابل

یکی از ویژگی های کابل جوشکاری که باید به آن اهمیت فراوانی داد، ساختار داخلی کابل است.

رشته های مس خالص

کابل جوشکاری استاندارد باید دارای هادی مسی خالص با خلوص ۹۹.۹٪ باشد. ناخالصی هایی مانند آهن، آلومینیوم یا روی می توانند مقاومت الکتریکی کابل را افزایش داده و موجب داغ شدن یا افت کیفیت جوش شوند.

برای مثال، یک کابل ۳۵ میلی متر مربعی با مس خالص، مقاومت الکتریکی در حدود ۰.۰۱۷۵ اهم بر متر دارد. این یعنی هدایت الکتریکی بالا و افت انرژی پایین در حین کار.

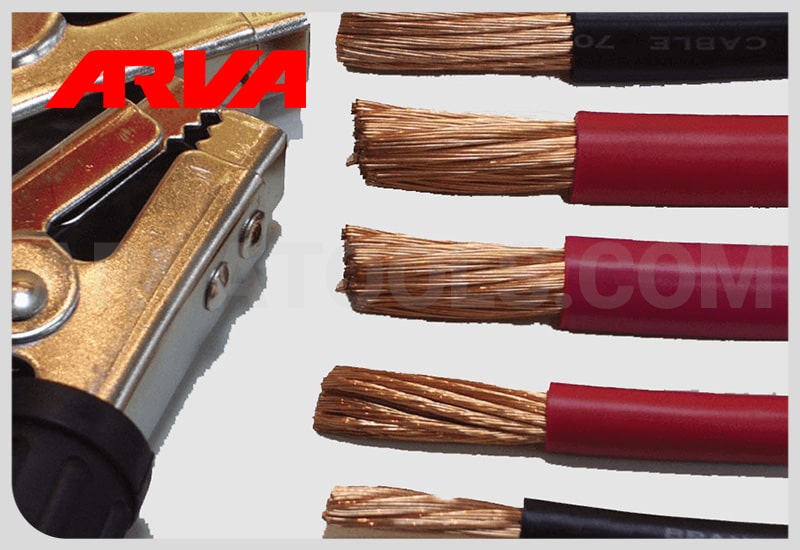

طراحی افشان

کابل های جوش معمولاً به صورت افشان (چند رشته ای بسیار نازک) تولید می شوند. این طراحی، انعطاف بسیار بالایی ایجاد می کند که برای محیط های صنعتی پرتحرک یک مزیت حیاتی است.

تعداد رشته ها و انعطاف پذیری

برای درک بهتر، به جدول زیر دقت کنید:

سطح مقطع کابل تعداد رشته ها ویژگی
۱۶ mm² ~۱۲۶ رشته قابل استفاده برای مصارف سبک
۲۵ mm² ~۱۹۶ رشته مناسب دستگاه های زیر ۲۰۰ آمپر
۵۰ mm² ~۳۹۶ رشته ایده آل برای جوشکاری سنگین و صنعتی

افزایش تعداد رشته ها یعنی انعطاف و مقاومت بیشتر در برابر خمش و شکستگی.

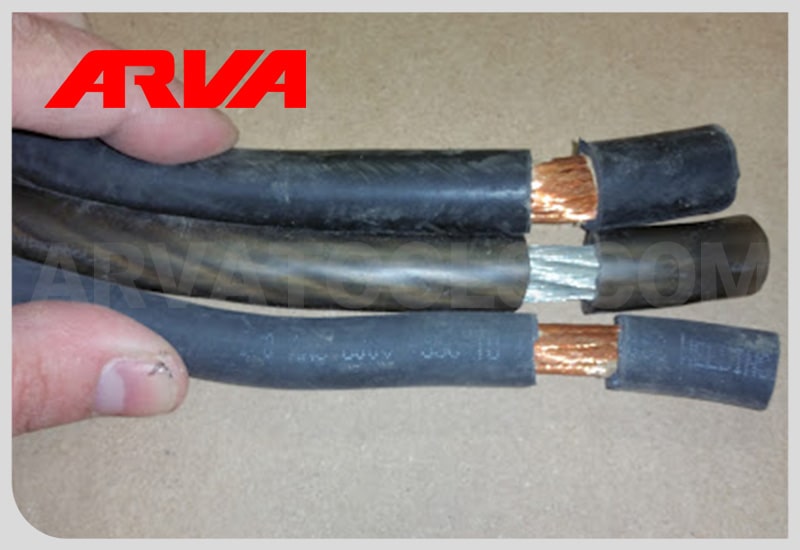

ویژگی های روکش و عایق کابل جوشکاری

روکش و عایق کابل

نوع و کیفیت روکش کابل، بخش مهمی از ویژگی های کابل جوشکاری را تشکیل می دهد. این روکش باید در برابر گرما، سایش، روغن، رطوبت و حتی اشعه UV مقاومت کافی داشته باشد تا کیفیت جوشکاری بالا باشد. کاربرد جوشکاری در صنایع مختلف بر کسی پوشیده نیست.

✅ انواع روکش کابل جوشکاری

نوع روکش مزایا معایب
نئوپرین (کلروپرن) مقاوم در برابر UV، ازن، روغن و گرما قیمت بالا
PVC ارزان و قابل دسترس کاهش انعطاف در سرما
TPR ترکیب انعطاف و دوام بالا قیمت متوسط

✅ مقاومت حرارتی روکش ها

نوع روکش دمای کاری مجاز
نئوپرین تا ۹۰ درجه سانتی گراد
PVC تا ۷۰ درجه سانتی گراد
TPR تا ۸۵ درجه سانتی گراد

✅ ضخامت و دوام روکش

  • ضخامت استاندارد روکش بین ۱.۵ تا ۳ میلی متر است.
  • برای مثال، کابل ۳۵ mm² معمولاً روکش ۲.۲ میلی متری دارد.
  • طبق استاندارد VDE 0250، ضخامت باید مانع نفوذ رطوبت، ضربه و ساییدگی شود.

✅ مقاومت در برابر سایش و فرسایش

روکش کابل جوش باکیفیت باید:

  • حداقل ۵۰۰۰ چرخش در تست سایش را تحمل کند.
  • پس از ۱۰۰۰ ساعت نور UV، کمتر از ۱۰٪ افت عملکرد مکانیکی داشته باشد.

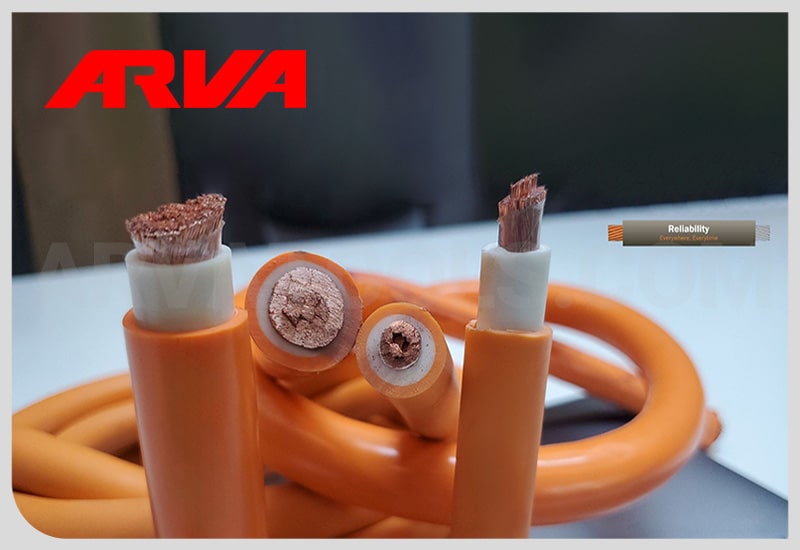

قطر و سطح مقطع کابل جوشکاری

قطر و سطح مقطع

سطح مقطع کابل به صورت مستقیم بر ظرفیت عبور جریان آن اثر می گذارد. هرچه کابل ضخیم تر، مقاومت کمتر و جریان قابل تحمل بیشتر خواهد بود.

سطح مقطع کابل جریان مجاز تقریبی
۱۶ mm² تا ۱۰۰ آمپر
۲۵ mm² تا ۱۲۵ آمپر
۳۵ mm² تا ۱۶۰ آمپر
۵۰ mm² تا ۲۰۰ آمپر

ویژگی های الکتریکی کابل جوشکاری

ویژگی های کابل جوشکاری: الکتریکی

مشخصات الکتریکی مانند ظرفیت جریان، مقاومت و ولتاژ مجاز، تعیین می کنند که کابل برای چه نوع دستگاهی مناسب است و در چه شرایطی ایمن عمل می کند. اگر مایل هستید جوشکاری تان بی نقص باشد، بد نیست مطلب عیوب جوشکاری  را مطالعه کنید.

ظرفیت جریان (آمپراژ)

ظرفیت جریان، حداکثر آمپری است که کابل می تواند بدون داغ شدن یا آسیب، انتقال دهد.

🔧 مثال کاربردی: اگر از کابل ۱۶ mm² برای دستگاهی با خروجی ۲۰۰ آمپر استفاده کنید، کابل بیش از حد گرم شده و خطر آتش سوزی وجود دارد.

  • دمای محیط (در گرمای زیاد، ظرفیت کاهش می یابد)
  • طول کابل (کابل بلندتر = مقاومت بیشتر = ظرفیت کمتر)
  • نوع نصب (کابل های روی هم یا بدون تهویه، جریان کمتری را تحمل می کنند)
  • خلوص مس (هرچه مس خالص تر، هدایت بهتر)

مقاومت الکتریکی کابل جوشکاری

یکی از ویژگی های کابل جوشکاری باکیفیت، مقاومت پایین آن است که به معنای عملکرد بهتر و انتقال مؤثرتر جریان است.

کابل هایی که از مس خالص ساخته شده اند، مقاومت کمتری دارند و در نتیجه گرمای کمتری تولید می کنند. البته باید توجه داشت که هرچه طول کابل بیشتر باشد، میزان مقاومت نیز افزایش می یابد. این مقاومت بالا باعث اتلاف انرژی، افت کیفیت جوش و داغ شدن غیرعادی کابل خواهد شد.

ولتاژ مجاز کابل جوشکاری

یکی از مهم ترین ویژگی های کابل جوشکاری، میزان ولتاژ مجاز آن است. بیشتر کابل های جوشکاری توان تحمل ولتاژ کاری تا ۶۰۰ ولت را دارند. برای اطمینان از ایمنی و عملکرد مناسب، کابل های استاندارد باید دارای گواهینامه هایی مانند IEC یا ISIRI باشند که تأییدکننده مقاومت ولتاژی آن ها در شرایط کاری مختلف است.

ویژگی های حرارتی کابل جوشکاری

ویژگی های کابل جوشکاری: حرارتی

کابل جوشکاری باید در برابر گرمای بالا، چه از بیرون و چه درون کابل، عملکرد پایدار و ایمن داشته باشد. این ویژگی یکی از کلیدی ترین عوامل در انتخاب کابل مناسب برای دستگاه های جوش سنگین است.

🔹 مقاومت حرارتی

دو بخش مهم در بررسی مقاومت حرارتی وجود دارد:

دمای کاری رسانا:

  • حداکثر دمای مجاز برای رشته های مسی معمولاً ۷۵ تا ۱۰۵ درجه سانتی گراد است.
  • در کابل های خاص، این عدد ممکن است تا ۱۲۵ درجه نیز برسد.

دمای کاری عایق:

  • PVC: تا ۷۰°C
  • TPR: تا ۸۵°C
  • EPDM / نئوپرین: تا ۹۰°C یا بیشتر

✅ اگر عایق کابل دمایی بیش از این مقادیر را تحمل کند، دچار تخریب ساختاری می شود که می تواند منجر به اتصال کوتاه یا آتش سوزی شود.

🔹 اتلاف حرارت

حرارت تولیدی کابل باید به سرعت دفع شود؛ در غیر این صورت باعث افت راندمان و کاهش طول عمر کابل می شود.

برای جلوگیری از داغ شدن بیش از حد کابل جوشکاری، باید عوامل مؤثر بر دفع گرما را در نظر گرفت:

  • سطح مقطع بیشتر ➝ پخش گرما به صورت یکنواخت تر
  • روکش نازک تر ➝ تبادل حرارتی مؤثرتر (اما آسیب پذیرتر)
  • تهویه مناسب محل نصب ➝ خنک سازی بهتر و جریان هوای مؤثر

🔧 نکته فنی: در محیط هایی با دمای محیط بالاتر از ۴۰ درجه سانتی گراد، بهتر است از کابل هایی با ظرفیت بیشتر از مقدار محاسبه شده استفاده کنید.

ویژگی های مکانیکی کابل جوشکاری

ویژگی های کابل جوشکاری: مکانیکی

محیط های جوشکاری اغلب پُر از کشیدگی، پیچ خوردگی، ضربه و تماس با مواد مخرب هستند. ویژگی های مکانیکی کابل باید طوری باشد که در این شرایط دوام بیاورد.

🔹 انعطاف پذیری

انعطاف بالا، یکی از بارزترین ویژگی های کابل جوشکاری است. کابل های خشک یا سفت به سرعت ترک می خورند یا قطع می شوند.

عوامل مؤثر بر انعطاف:

  • تعداد رشته ها: رشته های نازک تر و بیشتر یعنی انعطاف بیشتر
  • نوع روکش: TPR و EPDM انعطاف بالاتری نسبت به PVC دارند.
  • ساختار مارپیچی رشته ها: باعث جلوگیری از پارگی داخلی می شود.

تست های انعطاف:

  • تست خمش ۹۰ درجه: بیش از ۵۰۰۰ بار بدون ترک خوردگی
  • تست پیچش: عملکرد بدون افت کیفیت در ۳۶۰ درجه چرخش متوالی

🔹 مقاومت مکانیکی

کابل جوش نباید در برابر فشار، کشش یا ضربه ضعیف عمل کند.

  • مقاومت کششی: تا ۲۰ نیوتن بر میلی متر مربع برای کابل های مسی استاندارد
  • مقاومت فشاری: روکش نباید زیر بار فشرده شود یا ترک بخورد
  • مقاومت در برابر پیچ خوردگی و خمش مکرر: کابل نباید رشته های داخلی اش را از دست بدهد

🔹 دوام و طول عمر

اگر کابل شما در سال اول فرسوده شد، یا کیفیت جوش افت کرد، یعنی در انتخاب دچار خطا شدید.

  • کیفیت روکش (ترکیبات لاستیکی یا پلاستیکی)
  • شرایط محیطی (دما، رطوبت، UV)
  • دفعات استفاده در روز و نحوه استفاده

نشانه های فرسودگی کابل جوشکاری به شما کمک می کند تا به موقع اقدام به تعویض یا تعمیر کنید:

  • کاهش انعطاف کابل که باعث سختی در جابه جایی می شود.
  • گرم شدن غیرعادی که می تواند نشانه افزایش مقاومت داخلی باشد.
  • شکستگی در روکش یا تغییر رنگ کابل که خطر برق گرفتگی و کاهش ایمنی را بالا می برد.

شناسایی این علائم به حفظ ایمنی و کیفیت جوشکاری کمک می کند.

برای افزایش عمر و حفظ کیفیت کابل جوشکاری، رعایت راهکارهای زیر ضروری است:

  • جمع کردن صحیح کابل به شکل حلقه های بزرگ و بدون پیچ خوردگی
  • جلوگیری از تماس کابل با مواد شیمیایی خورنده و لبه های تیز که ممکن است به روکش آسیب بزند
  • استفاده از حلقه کابل یا نگهدارنده مخصوص برای نگهداری منظم و جلوگیری از کشیدگی یا خمیدگی زیاد کابل

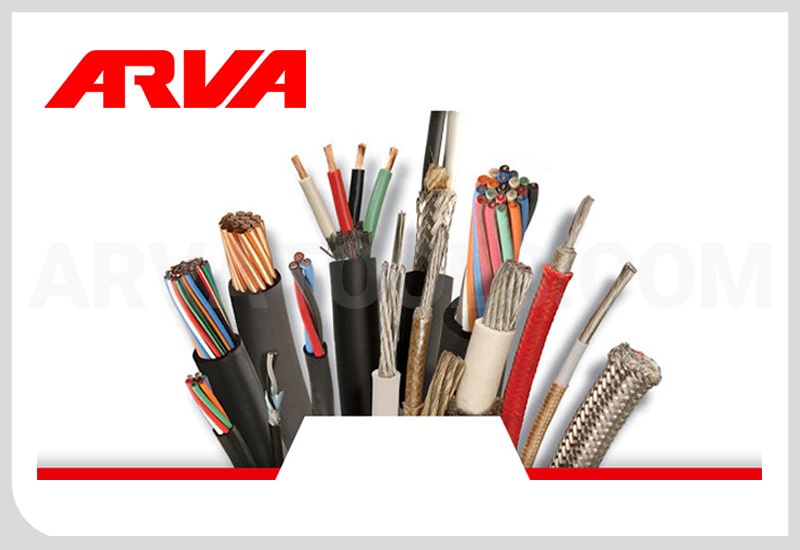

کلاس بندی و انواع کابل جوشکاری

کلاس بندی و انواع کابل جوشکاری

همه کابل های جوش یکسان نیستند. طبق استانداردهای جهانی، کابل های جوش معمولاً در دو کلاس اصلی K و M دسته بندی می شوند.

🔹 کلاس K

ساختار: انعطاف پذیر، چند رشته ای با سطح مقطع مشخص

کاربرد: جوشکاری عمومی در محیط های بسته یا کارگاهی

مزایا: قیمت مناسب، عملکرد قابل قبول

محدودیت ها: مناسب جوش های سبک تا متوسط

مقرون به صرفه برای مصرف معمولی

🔹 کلاس M

ساختار: تعداد رشته های بیشتر، انعطاف بسیار بالا

کاربرد: جوشکاری سیار، فضای باز، محیط های متحرک

مزایا: مقاومت بالا، طول عمر بیشتر، انعطاف عالی

تفاوت با K: کابل های کلاس M نرم تر، سبک تر و تخصصی تر هستند

🔹 کابل های ویژه

کابل هایی که برای شرایط خاص طراحی شده اند:

کابل جوش نسوز: دارای روکش سیلیکونی یا فایبرگلاس؛ تحمل حرارت بالا تا ۲۰۰°C

کابل های ضدروغن: مناسب کارگاه های صنعتی با پاشش مداوم روغن

کابل جوشکاری های قطبی (Arctic Grade): برای دماهای پایین تا منفی ۴۰ درجه سانتی گراد، مناسب مناطق سردسیر

عوامل مؤثر بر انتخاب کابل جوشکاری

عوامل مؤثر بر انتخاب کابل جوشکاری

انتخاب کابل جوشکاری تنها بر پایه آمپراژ دستگاه نیست. عوامل متعددی باید در نظر گرفته شوند تا عملکرد کابل در شرایط واقعی با نیاز پروژه منطبق باشد.

طول مدار جوشکاری

کابل جوش بخشی از یک مدار بسته الکتریکی است که طول آن از دستگاه تا قطعه کار و برگشت به دستگاه، محاسبه می شود.

تاثیر طول کابل:

هر متر اضافه، مقاومت الکتریکی را افزایش می دهد.

مقاومت بیشتر به معنای افت ولتاژ بیشتر و کاهش کیفیت جوش است.

✅ پیشنهاد: در پروژه هایی با فاصله زیاد، از کابل هایی با سطح مقطع بالاتر استفاده کنید تا افت ولتاژ جبران شود.

توان دستگاه جوشکاری

انتخاب مناسب ترین روش جوشکاری براساس مهارت اپراتور

توان خروجی دستگاه جوشکاری (بر حسب آمپر) باید با ظرفیت جریان کابل هماهنگ باشد. در غیر این صورت، کابل داغ شده و آسیب می بیند.

نکات مهم:

دستگاه جوش ۲۰۰ آمپر → کابل حداقل ۲۵ mm²

اینورتر جوشکاری ۳۰۰ آمپر → کابل ۳۵ یا ۵۰ mm²

دستگاه های سنگین صنعتی → کابل های مخصوص و ضخیم

همچنین توجه به چرخه کاری (Duty Cycle) دستگاه مهم است: دستگاه هایی با چرخه کاری ۶۰٪ یا بیشتر، به کابل های مقاوم تری نیاز دارند.

شرایط محیطی

محیط کاری می تواند کیفیت و عمر کابل را به طرز قابل توجهی تحت تأثیر قرار دهد.

عوامل کلیدی:

رطوبت: کابل باید ضدآب یا ضد رطوبت باشد.

روغن و اسید: از کابل های با روکش مقاوم استفاده شود (مثلاً  EPDM).

سایش و ضربه: در محیط های صنعتی خشن، کابل باید روکش ضخیم و مقاوم داشته باشد.

نور خورشید (UV): کابل باید مقاوم به اشعه UV باشد، خصوصاً در پروژه های فضای باز.

معیارهای کیفیت کابل جوشکاری

برای اطمینان از کیفیت کابل، باید هم به استانداردهای تولید و هم به تست های کارخانه ای توجه داشت.

🔹 استانداردهای ملی و بین المللی

کابل های جوشکاری باید گواهی های زیر را داشته باشند:

ISIRI 607  (استاندارد ملی ایران)

IEC 60245  (استاندارد بین المللی کابل های لاستیکی)

AWS A5.10  (برای کابل های مورد استفاده در جوشکاری های تخصصی)

گواهی های کارخانه ای مثل CE، RoHS، و ISO 9001

🔹 تست های کیفیت

کارخانه های معتبر تولید کابل، تست های زیر را روی محصولات خود اجرا می کنند:

  • تست مقاومت عایق: برای اطمینان از ایمنی الکتریکی
  • تست کشش هادی: بررسی مقاومت فیزیکی مس
  • تست ظرفیت جریان: مطابقت با جدول استاندارد جریان
  • تست انعطاف پذیری و خمش: برای سنجش دوام در محیط کار

🔹 نشانه های کابل مرغوب

هنگام خرید، به این مشخصات ظاهری توجه کنید:

مورد نشانه کیفیت
سطح کابل صاف و بدون ناهمواری یا ترک
روکش یکنواخت، بدون بوی شدید شیمیایی
اتصالات نهایی محکم، ایزوله، بدون شل بودن یا لق زدگی
نوشته ها چاپ واضح، اطلاعات کامل شامل سایز، تاریخ تولید، استاندارد

نکات ایمنی کابل جوشکاری

نکات ایمنی کابل جوشکاری

ایمنی در جوشکاری، به ویژه با کابل های قدرت بالا، موضوعی بسیار مهمی است. بی توجهی به نکات ایمنی می تواند منجر به آسیب های جدی شود.

بازرسی قبل از استفاده

پیش از هر بار استفاده، وضعیت روکش کابل را به دقت بررسی کنید تا مطمئن شوید هیچ پارگی، پوسیدگی یا سوختگی وجود ندارد.

کابل را با دست لمس کنید؛ اگر گرم یا نرم غیرطبیعی احساس کردید، این می تواند نشانه ای از وجود مشکل باشد و نیاز به بررسی بیشتر دارد.

مطمئن شوید اتصال سر کابل و انبر اتصال کاملاً محکم و ایمن است تا از خطرات احتمالی جلوگیری شود.

استفاده ایمن

  • کشیدن کابل را از وسط نکشید و آن را نپیچانید.
  • کابل را از تماس با سطح های داغ یا فلزات تیز دور نگه دارید.
  • کابل های داغ را روی زمین رها نکنید تا ترک برندارد.

نکته: از کابل فرسوده در هیچ شرایطی استفاده نکنید.

نگهداری و تعمیرات

  • کابل ها را بعد از کار به صورت حلقه ای و بدون گره جمع کنید.
  • در فضای خشک، خنک و دور از نور مستقیم خورشید نگهداری شوند.
  • به صورت دوره ای با پارچه خشک تمیز شوند.
  • زمان تعویض کابل را در نظر بگیرید (معمولاً بعد از ۲–۳ سال استفاده سنگین)

کلام آروا:

ویژگی های کابل جوشکاری شامل مواردی همچون ساختار داخلی کابل، نوع عایق به کار رفته، مقاومت حرارتی، ظرفیت جریان برق، انعطاف پذیری و رعایت استانداردهای ایمنی است. انتخاب کابل مناسب نه تنها تضمینی برای ایمنی کاربر است، بلکه تأثیر مستقیم و بسزایی بر کیفیت نهایی جوشکاری دارد.

پیشنهاد ما به شما این است که از برندهایی انتخاب کنید که دارای تست های کیفیت معتبر، گارانتی معتبر و تطابق با استانداردهای بین المللی هستند.

توصیه نهایی ما این است که اگر به دنبال کابلی با عملکرد پایدار، طول عمر بالا و ایمنی کامل هستید، محصولات آروا را حتماً در اولویت انتخاب های خود قرار دهید.

اگر تا اینجا با ویژگی های کابل جوشکاری آشنا شدید، خوشحال می شویم نظرات، تجربیات و پیشنهادهای خود را با ما در بخش کامنت ها به اشتراک بگذارید.
