جوشکاری لب به لب

در این مطلب می خواهیم شرح دهیم که جوشکاری لب به لب چیست و چرا یکی از مهم ترین روش های اتصال در صنایع مختلف به شمار می آید؟

اگر به کارگاه های صنعتی یا پروژه های ساختمانی سر زده باشید، حتما دیده اید که قطعات فلزی یا حتی لوله های پلی اتیلن با این روش به یکدیگر متصل می شوند. در واقع، جوش لب به لب را می توان روشی دانست که هم استحکام بالایی ایجاد می کند و هم ظاهری تمیز و یکدست به اتصال می دهد. رمز این تمیزی در جوش لب به لب نهفته است.

PDF مقالات آروا

فهرست مطالب پنهان

تعریف جوش لب به لب چیست

وقتی می خواهیم بدانیم جوش لب به لب چیست، باید بدانیم با یکی از متداول ترین روش های اتصال قطعات و جوشکاری در صنایع روبرو هستیم. در این روش، دو لبه قطعه به صورت صاف و بدون زاویه در یک راستا قرار می گیرند و به کمک حرارت، فشار یا ماده پرکننده، به یکدیگر جوش داده می شوند. به خاطر استحکام بالا و ظاهر تمیز، جوشکاری لب به لب چیست را می توان روشی ایده آل برای اتصالات دائمی دانست.

کاربردهای جوش لب به لب در صنایع مختلف

صنعت

کاربرد جوش لب به لب

لوله کشی

اتصال لوله های آب، گاز و فاضلاب به شکلی محکم و بدون نشتی
سازه های فلزی

اتصال تیرآهن ها، ستون ها، صفحات و اجزای فلزی در ساختمان سازی و پل سازی

فلزکاری عمومی

ساخت قطعات صنعتی، ماشین آلات و تجهیزات با اتصالات یکنواخت

پتروشیمی و نیروگاه ها

نصب و اتصال خطوط لوله و تجهیزات تحت فشار در محیط های حساس

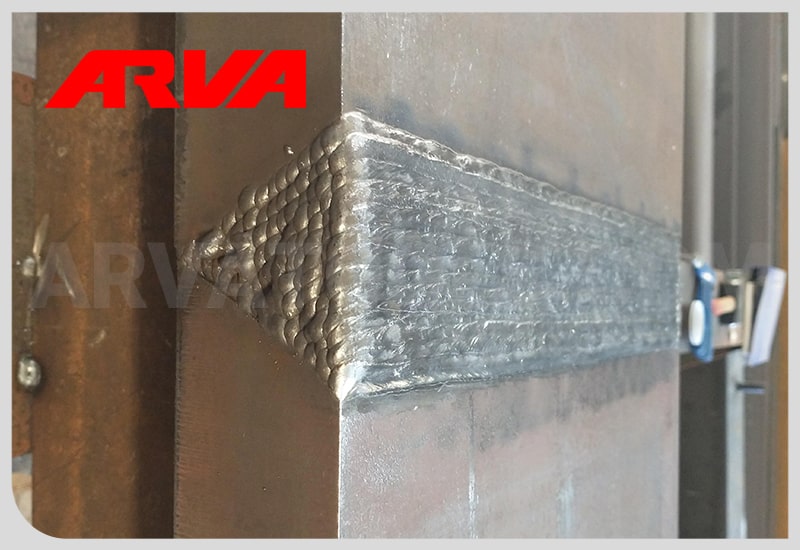

مزایا و معایب جوش لب به لب

مزایا و معایب جوش لب به لب

وقتی درباره این پرسش صحبت می کنیم که مزایا و معایب جوش لب به لب چیست، باید بدانیم این روش با وجود کارایی بالا، محدودیت هایی هم دارد. ما در آروا توصیه می کنیم قبل از انتخاب این روش، نقاط قوت و ضعف آن را به خوبی بشناسید.

مزایای جوشکاری لب به لب عبارتند از:

  • استحکام بالا: یکی از مهم ترین دلایل انتخاب جوشکاری لب به لب چیست، استحکام بالای اتصال و یکنواخت بودن آن است.
  • ظاهر صاف و تمیز: چون دو قطعه در یک سطح صاف به هم جوش می خورند، نتیجه نهایی زیبا و بدون برجستگی است.
  • مصرف بهینه مواد پرکننده: در مقایسه با بعضی روش ها، مواد کمتری نیاز دارد.
  • کاربرد گسترده: در صنایع مختلف از ساختمان سازی گرفته تا لوله کشی و پتروشیمی کاربرد دارد.

معایب جوش لب به لب عبارتند از:

  • نیاز به مهارت بالا: اجرای صحیح جوش لب به لب نیازمند دقت و مهارت جوشکار است.
  • حساسیت به آماده سازی لبه ها: اگر لبه ها خوب آماده نشوند، کیفیت اتصال کاهش می یابد.
  • محدودیت در ضخامت های خیلی نازک یا خیلی ضخیم: در برخی موارد برای فلزات خاص، اجرای این روش دشوار می شود.
  • زمان بر بودن آماده سازی: آماده سازی لبه ها، تراز کردن و تثبیت قطعات زمان می برد.

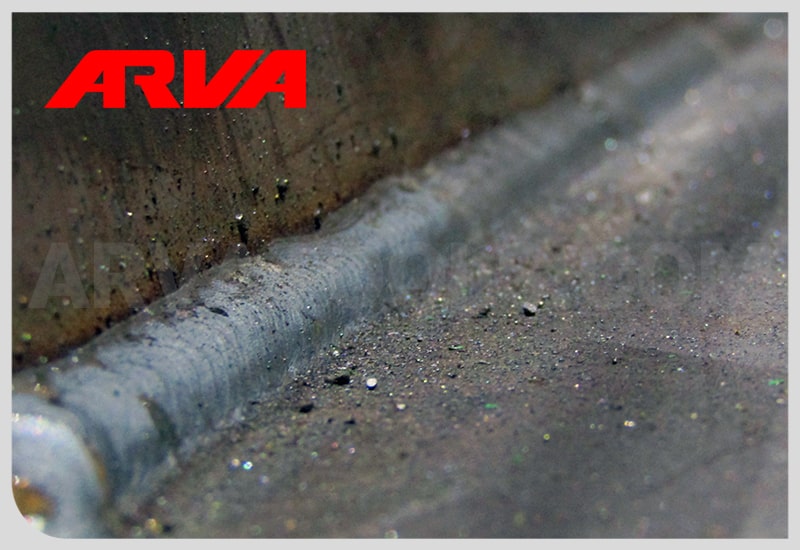

انواع جوش لب به لب

انواع جوش لب به لب

در این بخش با هم مرور می کنیم که هر نوع جوش لب به لب چیست و دقیقا کجا استفاده می شود:

جوش لب به لب تخت

دو قطعه فلزی یا پلاستیکی بدون هیچ بریدگی یا زاویه ای، با لبه های صاف و مستقیم، کنار هم قرار می گیرند و جوش داده می شوند.

کاربرد: برای فلزات نازک، صفحات سبک یا جاهایی که ظاهر اتصال اهمیت دارد (مثل قطعات تزئینی یا بدنه دستگاه ها).

جوش لب به لب جناغی (V شکل) یک طرفه

این نوع جوش به این شکل است که روی لبه دو قطعه، یک شیار به شکل حرف V از یک سمت تراشیده می شود تا جوش بهتر به عمق نفوذ کند.

کاربرد: وقتی قطعه ضخامت متوسط دارد و فقط از یک طرف امکان دسترسی به درز وجود دارد (مانند برخی سازه های دیواری یا لوله کشی هایی که یک سمت بسته است).

جوش لب به لب جناغی (V شکل) دو طرفه

روی لبه دو قطعه، از هر دو طرف شیار V زده می شود تا جوش از دو سمت انجام شود و استحکام بیشتری به دست بیاید.

کاربرد: مناسب برای قطعات ضخیم و سنگین که نیاز به استحکام و نفوذ بیشتر دارند، مثل ستون های فولادی یا پل ها.

جوش لب به لب با مواد پشت بند

برای این جوشکاری پشت لبه های اتصال، یک قطعه یا نوار کمکی می گذاریم تا وقتی جوش داده می شود، مذاب نریزد یا درز را پر کند و اتصال محکم تر شود.

کاربرد: برای جلوگیری از ریزش یا نفوذ بیش از حد مذاب و افزایش مقاومت اتصال، به ویژه در خطوط لوله و تانکرها.

جوش لب به لب U شکل یک طرفه

این نوع جوش یعنی لبه دو قطعه به جای V، به شکل U از یک طرف تراشیده می شود که باعث می شود فضای کمتری پر شود و مواد کمتری مصرف شود.

کاربرد: برای کاهش مصرف مواد پرکننده در قطعات ضخیم، در سازه های سنگین یا تجهیزات فشار قوی.

جوش لب به لب U شکل دو طرفه

در این جوشکاری لبه ها از دو سمت به شکل U تراشیده می شوند تا جوش از هر دو طرف انجام شود.

کاربرد: مخصوص قطعات با ضخامت زیاد که نیاز به استحکام و نفوذ کامل دارند، مانند دیگ های بخار یا پایه جرثقیل.

جوش لب به لب افقی

در این نوع درز در وضعیت افقی قرار گرفته و جوشکار آنها را از کنار جوش می دهد.

کاربرد: در موقعیت هایی که امکان جابجایی قطعه نیست، مانند دیوارهای بتنی مسلح با صفحه فلزی یا اتصالات خطوط لوله در محل نصب.

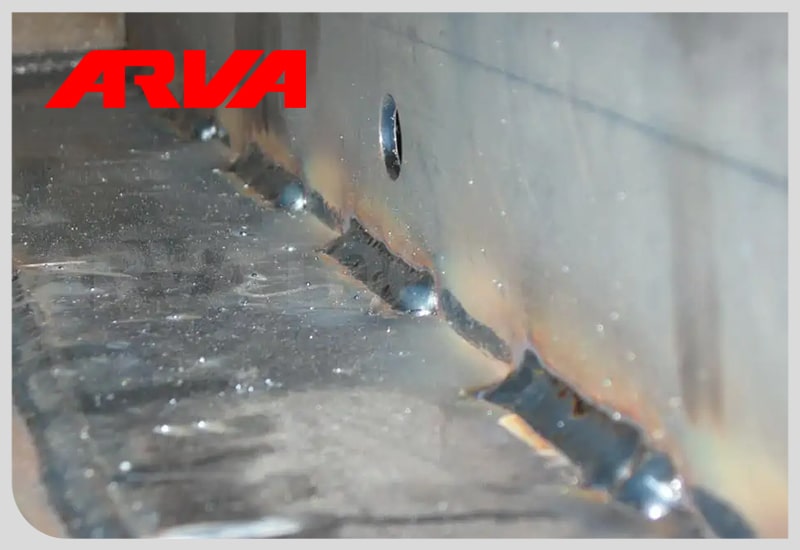

روش های مختلف اجرای جوش لب به لب چیست؟

روش های اجرای جوشکاری لب به لب

اگر می خواهید بدانید روش های مختلف اجرای جوش لب به لب چیست، در ادامه به چهار روش پرکاربرد اشاره می کنیم که بسته به شرایط پروژه و تجهیزات، یکی از آن ها انتخاب می شود.

جوش لب به لب به روش دستی

در این روش، جوشکار به صورت کامل با مهارت و تجربه خودش، دو قطعه را کنار هم قرار می دهد و با دستگاه جوش دستی (مثل الکترود دستی یا میگ/مگ) درز را پر می کند.

  • مناسب برای پروژه های کوچک یا کارگاهی
  • نیاز به مهارت بالای اپراتور دارد
  • انعطاف پذیر، اما زمان بر است.

جوشکاری لب به لب با استفاده از روش با دستگاه بات فیوژن

برای کسانی که می خواهند بدانند جوشکاری لب به لب چیست در صنعت لوله کشی پلی اتیلن، باید به روش بات فیوژن اشاره کنیم.

در این روش، دستگاه مخصوص، لبه دو لوله را به صورت همزمان گرم و ذوب می کند و با فشار به هم متصل می کند.

  • بسیار دقیق و استاندارد
  • مناسب برای پروژه های بزرگ و خطوط انتقال
  • کیفیت اتصال بالا و یکنواخت

جوش لب به لب با مواد پشت بند

در شرایطی که نیاز به استحکام بیشتر یا جلوگیری از ریزش مذاب دارید، از روش با مواد پشت بند استفاده می شود.

یک نوار یا ورق کمکی پشت درز قرار می گیرد تا جوش به طور کامل در جای خود بماند و نفوذ یکنواختی داشته باشد.

  • کاربرد در تانکرها، لوله ها و مخازن
  • افزایش ایمنی و کیفیت اتصال

جوشکاری لب به لب با استفاده از روش افقی

گاهی درز قطعه به صورت افقی قرار می گیرد و جوشکار از کنار آن را جوش می دهد.

این روش بیشتر در سازه های نصب شده یا موقعیت هایی استفاده می شود که امکان تغییر وضعیت قطعه وجود ندارد.

  • نیاز به مهارت در کنترل حوضچه جوش
  • بیشتر در دیوارهای فلزی، ستون ها و لوله های ثابت

فیوژن چیست و چه ارتباطی با جوش لب به لب دارد؟

برای درک بهتر اینکه فیوژن چیست، کافی است بدانید که این واژه به طور کلی به فرآیند ذوب کردن و پیوند دادن دو قطعه گفته می شود. در صنایع لوله کشی پلی اتیلن، وقتی درباره جوشکاری لب به لب چیست صحبت می کنیم، معمولا منظورمان همان بات فیوژن است.

در روش بات فیوژن، ابتدا لبه های دو لوله توسط یک المنت حرارتی مخصوص گرم و ذوب می شوند. سپس با اعمال فشار، لبه ها به هم فشرده می شوند تا پس از سرد شدن، یک اتصال یکپارچه و بسیار محکم ایجاد شود. تفاوت فیوژن با سایر روش ها در این است که در این روش، هیچ ماده پرکننده ای استفاده نمی شود و فقط با حرارت و فشار، لوله ها به هم جوش می خورند.

به همین دلیل، وقتی می خواهیم بفهمیم جوشکاری لب به لب چیست در صنعت لوله کشی، در واقع داریم به یکی از استانداردترین روش های فیوژن یعنی بات فیوژن اشاره می کنیم. این روش به دلیل کیفیت بالا، دوام زیاد و آب بندی کامل، به ویژه در خطوط انتقال آب و گاز کاربرد گسترده ای دارد.

تجهیزات مورد نیاز برای جوش لب به لب

وقتی از ما می پرسند برای اجرای جوش لب به لب چیست باید چه ابزار و تجهیزاتی داشته باشیم؟ ما در آروا همیشه تأکید می کنیم که انتخاب تجهیزات مناسب، به اندازه مهارت جوشکار اهمیت دارد. در ادامه مهم ترین دستگاه ها و ابزارهای لازم را به شما معرفی می کنیم.

دستگاه بات فیوژن

همیشه خرید دستگاه جوش می تواند اولین گزینه برای تهیه ابزار و تجهیزات مورد نیاز جوشکاری است. برای اینکه بدانید جوشکاری لب به لب چیست در لوله کشی پلی اتیلن، باید با دستگاه بات فیوژن آشنا شوید.

این دستگاه وظیفه دارد لبه های دو لوله را ذوب و سپس با فشار به هم متصل کند. بات فیوژن شامل المنت حرارتی، سیستم فشار و شاسی نگهدارنده است.

کاربرد: استانداردترین روش جوشکاری لوله های پلی اتیلن تا قطرهای بزرگ

ویژگی: یکنواخت، بدون درز و بسیار مقاوم

یک دستگاه بات فیوژن کامل معمولا از چند بخش اصلی تشکیل شده است:

  • شاسی نگهدارنده: برای تراز و نگه داشتن لوله ها در موقعیت مناسب
  • پلیت حرارتی: برای گرم و ذوب کردن سطح لوله ها
  • رنده (تراش): برای صاف کردن و آماده سازی سطح لوله ها پیش از حرارت
  • پمپ هیدرولیک یا دستی: برای اعمال فشار یکنواخت
  • ترمومتر یا کنترلر دما: برای تنظیم دقیق حرارت

دیگر ابزارهای ضروری

علاوه بر دستگاه بات فیوژن، به ابزارهای کمکی زیر هم نیاز دارید تا جوش لب به لب با کیفیت بالا انجام شود:

  • گیره یا بست ترازکننده: برای صاف نگه داشتن قطعات
  • کیت ایمنی (دستکش، عینک، ماسک): برای حفاظت فردی
  • کاتر یا اره مخصوص: برای بریدن لوله ها با دقت
  • کاغذ یا پارچه مخصوص تمیزکاری: برای پاک کردن گرد و خاک و چربی پیش از جوشکاری

جوش لب به لب برای فلزات نازک

وقتی می خواهیم بدانیم جوشکاری لب به لب چیست و آیا می توان از آن برای فلزات نازک استفاده کرد، باید بگوییم بله، به شرطی که با دقت و مهارت انجام شود. از مزایای جوش لب به لب در فلزات با ضخامت کم، این است که اتصال یکدست و تمیزی به دست می آید و نیاز به تراشکاری یا سنگ زنی زیاد بعد از جوش وجود ندارد. به ویژه برای قطعات تزئینی، بدنه دستگاه ها یا صفحات نازک که ظاهر اهمیت دارد، این روش بسیار کاربردی است.

اما از سوی دیگر، فلزات نازک به دلیل هدایت حرارتی بالا و جرم کم، به راحتی دچار تابیدگی، سوراخ شدن یا تغییر شکل می شوند. بنابراین باید شدت حرارت، سرعت جوشکاری و فاصله الکترود به خوبی کنترل شود. استفاده از ابزار مناسب، آمادگی سطح و مهارت جوشکار، نقش حیاتی دارد. پس اگر از ما بپرسید جوش لب به لب چیست و آیا برای فلزات نازک پیشنهاد می شود؟ می گوییم بله، اما فقط در صورتی که با ظرافت و دقت اجرا شود.

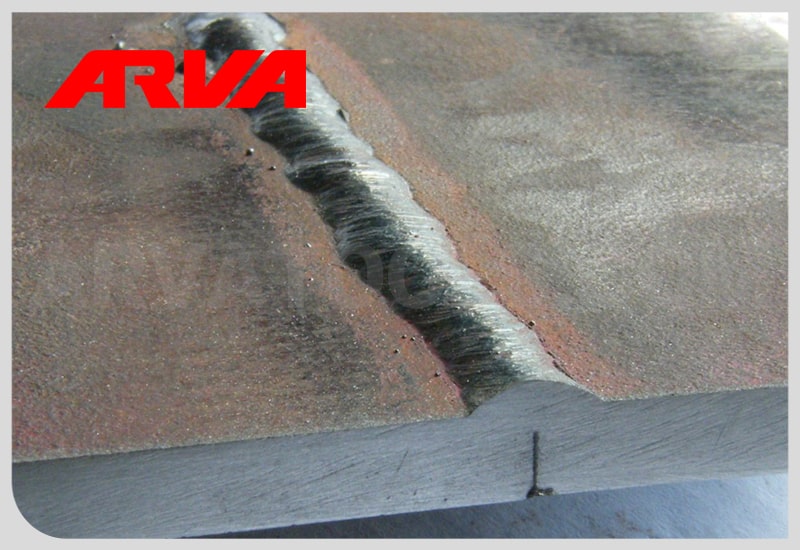

عوامل موثر در کیفیت جوشکاری لب به لب

عوامل موثر در کیفیت جوشکاری لب به لب

وقتی از ما می پرسند کیفیت جوشکاری لب به لب چیست و چگونه می توان آن را بالا برد؟ ما در آروا همیشه به چند عامل کلیدی اشاره می کنیم که رعایتشان کیفیت اتصال را تضمین می کند.

  • آمادگی سطح: سطح لبه ها باید تمیز، صاف و بدون آلودگی باشد. وجود زنگ زدگی، رنگ، روغن یا گرد و غبار می تواند باعث نفوذ ناقص و تخلخل در جوش شود. بهتر است از ابزارهای مناسب (رنده، برس سیمی، مواد شوینده) برای آماده سازی استفاده شود.
  • کنترل دما: دمای دستگاه یا مشعل باید دقیق تنظیم شود؛ اگر خیلی بالا باشد، فلز می سوزد یا تاب برمی دارد و اگر خیلی پایین باشد، جوش به خوبی نفوذ نمی کند. در روش بات فیوژن، دمای المنت طبق استاندارد و نوع لوله یا فلز انتخاب می شود.
  • فشار مناسب: فشار کافی برای اتصال لبه ها به هم لازم است. فشار کم باعث ایجاد درز می شود و فشار زیاد می تواند مذاب را بیرون بزند یا قطعات را تغییر شکل دهد.
  • مهارت اپراتور: اپراتور باید تسلط کافی به روش جوش لب به لب داشته باشد تا بداند در هر مرحله چه تنظیماتی لازم است. مهارت در نگه داشتن تعادل حرارت، سرعت حرکت و هماهنگی چشم و دست، کیفیت نهایی را مشخص می کند.
  • شرایط محیطی: دما و رطوبت محیط، وزش باد یا گرد و خاک هم می تواند روی کیفیت جوشکاری لب به لب اثر بگذارد. بهتر است در محیطی کنترل شده یا با استفاده از محافظ انجام شود.

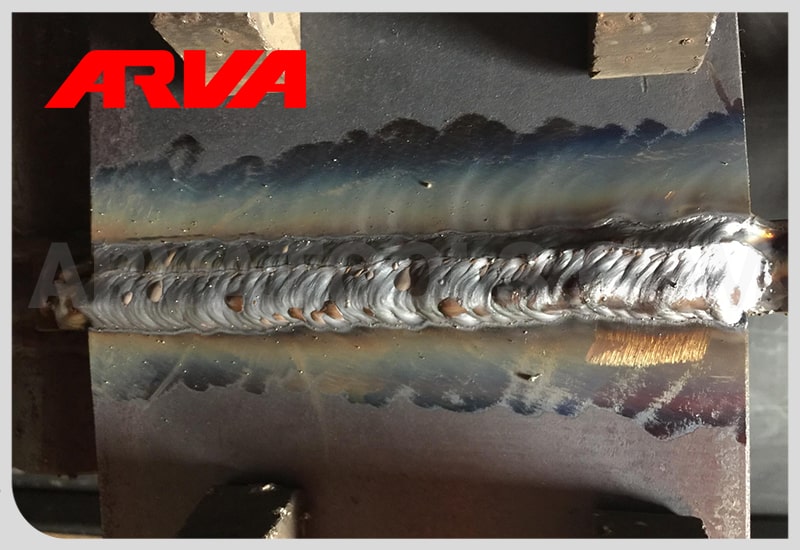

ارزیابی کیفیت جوش لب به لب

بررسی کیفیت جوشکاری لب به لب

وقتی می پرسیم چگونه کیفیت جوشکاری لب به لب که چگونه آن را بسنجیم دو نکته مهم داریم: اول اینکه چه روش هایی برای تست کیفیت وجود دارد، و دوم اینکه چه استانداردهایی برای ارزیابی معتبر است. بیایید با هم مرور کنیم.

  • روش های تست کیفیت جوش لب به لب: برای اینکه بفهمیم جوش لب به لب به درستی انجام شده یا خیر، از چند روش معمول استفاده می شود:
  • بازرسی بصری: ساده ترین روش: بررسی سطحی درز برای یافتن ترک، تخلخل، سوختگی یا عدم نفوذ
  • تست نفوذ مایعات (PT): برای شناسایی ترک های ریز که با چشم دیده نمی شوند، یک مایع رنگی نفوذکننده روی درز ریخته می شود.
  • تست التراسونیک (UT): ارسال امواج فراصوت به درز جوش برای بررسی وجود حفره، ترک یا تخلخل در عمق
  • تست رادیوگرافی (RT): استفاده از اشعه ایکس یا گاما برای مشاهده عیوب داخلی جوش
  • تست مکانیکی (کششی و خمشی): بریدن یک نمونه و اعمال نیرو برای سنجیدن مقاومت اتصال

استانداردهای رایج برای ارزیابی

برای اینکه بدانیم کیفیت جوشکاری لب به لب چیست و آیا مطابق با معیارهای بین المللی است یا خیر، معمولا به این استانداردها استناد می شود:

  • AWS D1.1 (انجمن جوشکاری آمریکا) — برای سازه های فولادی
  • ISO 5817 — برای طبقه بندی کیفیت عیوب در جوش فلزات
  • ASME Section IX — برای دیگ ها، مخازن و تجهیزات فشار قوی
  • API 1104 — برای خطوط انتقال گاز و نفت
  • DIN EN 287/ISO 9606 — برای تایید صلاحیت جوشکار و روش جوش

نکات ایمنی هنگام انجام جوش لب به لب چیست؟

وقتی درباره جوشکاری لب به لب چیست صحبت می کنیم، باید بدانید که این روش به دلیل حرارت بالا، ذرات پرتاب شونده و گازهای مضر، بدون رعایت ایمنی می تواند خطرناک باشد. در ادامه نکات ایمنی را که کارشناسان آروا توصیه می کنند، مرور کنید و همیشه به کار ببندید.

  • پوشیدن تجهیزات ایمنی کامل: از ماسک جوشکاری با لنز مناسب استفاده کنید تا چشمانتان از اشعه و جرقه ها در امان باشد. دستکش نسوز و ضد برش بپوشید تا دستانتان آسیب نبیند. لباس های نسوز و بدون رشته های آویزان بپوشید تا در معرض جرقه یا شعله نباشد. عینک ایمنی زیر ماسک برای محافظت دو لایه از چشم ها فراموش نشود.
  • تهویه مناسب محیط: گازهای حاصل از جوشکاری ممکن است خطرناک یا حتی سمی باشند، پس در فضای بسته از تهویه یا دستگاه های مکنده استفاده کنید.
  • آماده سازی محیط کار: تمام مواد قابل اشتعال (مثل کاغذ، روغن، بنزین) را از محل دور کنید. سطح قطعات را از گرد و خاک، روغن یا زنگ زدگی پاک کنید.
  • کنترل ابزار و دستگاه ها: از سالم بودن کابل ها، الکترود، بات فیوژن یا دستگاه جوش مطمئن شوید. فشار و دمای دستگاه را پیش از شروع کنترل کنید تا مطابق استاندارد باشد.
  • رعایت فاصله ایمنی: افراد دیگر و مواد خطرناک را از اطراف منطقه جوشکاری دور نگه دارید. همیشه در محلی کار کنید که خروج اضطراری آسان باشد.
  • این نکات ساده شاید بدیهی به نظر برسند، اما رعایت نکردن حتی یکی از آن ها می تواند باعث آسیب جدی شود. در آروا همیشه توصیه می کنیم ایمنی را بخشی از مهارت بدانید، نه یک گزینه اضافی

کلام آروا:

جوشکاری لب به لب یکی از اساسی ترین و پرکاربردترین روش های اتصال قطعات فلزی است که در صنایع مختلف از جمله نفت و گاز، ساختمان سازی، خودروسازی و لوله کشی به کار می رود. این نوع جوش، با ایجاد پیوندی مستقیم و مستحکم بین لبه های دو قطعه، امکان ساخت سازه های مقاوم و بادوام را فراهم می کند.

با شناخت انواع جوش لب به لب، از جمله جوش تخت، جناغی و با مواد پشت بند، و آشنایی با روش های اجرای آن مثل جوش دستی و بات فیوژن، می توانید بهترین گزینه را متناسب با نیازهای پروژه خود انتخاب کنید.

از نکات مهم در جوشکاری لب به لب، دقت در آماده سازی سطح، کنترل دما و فشار، مهارت اپراتور و رعایت نکات ایمنی است که تأثیر بسزایی در کیفیت و دوام جوش نهایی دارند.

اگر به دنبال اتصالی مطمئن، دقیق و اقتصادی هستید، جوش لب به لب می تواند گزینه ایده آلی باشد که با رعایت اصول فنی و ایمنی، نتیجه ای با کیفیت و ماندگار به شما ارائه می دهد.


سوالات متداول:

چه فلزاتی را نمی توان با جوش لب به لب جوش داد؟

فلزات با هدایت گرمایی خیلی بالا (مثل مس خالص) یا با روکش های خاص، به سختی و با کیفیت پایین جوش می خورند مگر با روش های ویژه.

حداکثر ضخامت یا قطر قابل جوش با روش لب به لب چقدر است؟

بسته به تجهیزات، مهارت و نوع شیار، می تواند از چند میلی متر تا چندین سانتی متر باشد. برای ضخامت های خیلی زیاد معمولاً نیاز به جوشکاری چندپاس است.

چقدر زمان لازم است تا جوش لب به لب سرد و آماده استفاده شود؟

بسته به ضخامت و شرایط محیط، معمولا بین چند دقیقه تا چند ساعت. بهتر است تا زمان خنک شدن کامل، تحت بار یا تنش قرار نگیرد.
