اینورتر تک فاز چیست و در کجا استفاده می شود؟

یش از آنکه بخواهیم توضیح دهیم که اینورتر تک فاز چیست، ذکر این نکته لازم است که اینورتر تک فاز چون نوعی اینورتر است، دقیقا همان کارایی را دارد اما با اندکی تغییر در جزئیات کاربردی آن.

اینورتر تک فاز ابزاری هوشمند برای تبدیل انرژی الکتریکی از حالت مستقیم به متناوب است که امکان استفاده از منابع برق جایگزین را در خانه ها و محیط های کوچک فراهم می کند.

در ادامه می خواهیم دقیقتر و البته کمی تخصصی تر بگوییم که اینورتر تک فاز چیست و به کارایی، ویژگی و همینطور مزایا و معایب آن خواهیم پرداخت.

اینورتر تک فاز چیست؟

اینورتر تک فاز وسیله ای الکترونیکی است که جریان مستقیم (DC) را به جریان متناوب تک فاز (AC) تبدیل می کند. این تبدیل به گونه ای انجام می شود که ولتاژ و فرکانس خروجی مطابق استاندارد تک فاز شبکه برق باشد.

به زبان دقیق تر، اینورتر تک فاز یک مبدل انرژی هوشمند است که جریان DC ورودی را بدون تغییر منبع اولیه، به شکل موج AC قابل استفاده برای تجهیزات تک فاز تبدیل می کند.

♦️ نکته: بسیاری از مواقع، عبارت اینورتر موتور تک فاز و اینورتر تک فاز به جای یکدیگر استفاده می شوند، اما دیدیم که اینورتر تک فاز ابزاری هوشمند برای تبدیل انرژی الکتریکی از حالت مستقیم به متناوب است که امکان استفاده از منابع برق جایگزین را در خانه ها و محیط های کوچک فراهم می کند. اینورتر موتور تک فاز (که همان درایو فرکانس متغیر است) هدف متفاوتی را دنبال می کند.

ویژگی کلیدی اینورتر تک فاز این است که تنها یک فاز خروجی تولید می کند و برای سیستم های کوچک یا مصارف خانگی و صنعتی محدود طراحی شده است.

♦️ نکته کاربردی تخصصی: حتی اگر شما کاربر غیر فنی باشید، دانستن این نکته مهم است: یک اینورتر تک فاز، تضمین می کند که تجهیزات تک فاز شما با ولتاژ و فرکانس صحیح تغذیه شوند و از نوسان یا آسیب احتمالی جلوگیری می کند.

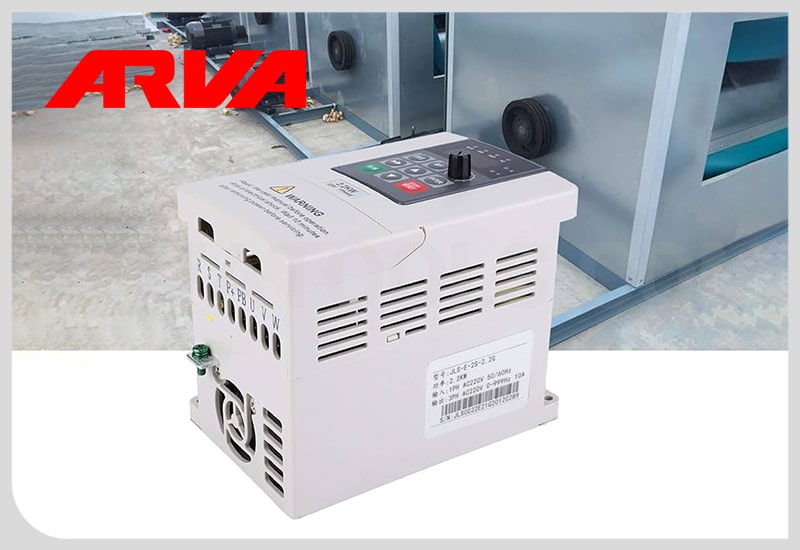

اینورتر کنترل دور موتور تک فاز همان اینورتر تک فاز است؟

این دو عبارت به هم مربوطند ولی دقیقاً یکی نیستند و تفاوت فنی دارند. جدول زیر خیلی ساده و روشن، تفاوت اینورتر تک فاز و اینورتر کنترل دور موتور تک فاز را نشان می دهد:

ویژگی	اینورتر تک فاز	اینورتر کنترل دور موتور تک فاز
ورودی برق	تک فاز (۲۲۰ ولت)	تک فاز (۲۲۰ ولت)
خروجی	AC با ولتاژ و فرکانس مشخص	AC با ولتاژ و فرکانس قابل تنظیم برای کنترل سرعت موتور
قابلیت کنترل سرعت	ندارد یا محدود	دارد، می تواند دور موتور را کم یا زیاد کند
کاربرد اصلی	تبدیل برق و تغذیه بار	تغذیه و کنترل سرعت موتورهای تک فاز
مناسب برای	تجهیزات مختلف با مصرف ثابت	موتورهایی که نیاز به تنظیم دور دارند (فن، پمپ، نوار نقاله و…)

اجزای تشکیل دهنده اینورتر تک فاز



یک اینورتر تک فاز از چند بخش اصلی تشکیل شده که هر کدام نقشی حیاتی در تبدیل جریان مستقیم (DC) به جریان متناوب تک فاز (AC) دارند:

ورودی DC در اینورتر تک فاز چیست؟

این بخش همان منبع انرژی دستگاه است که می تواند باتری، پنل خورشیدی یا هر منبع DC دیگری باشد. جریان ورودی باید پایدار و بدون نوسان باشد، زیرا کیفیت برق خروجی اینورتر مستقیماً به آن وابسته است.

اغلب این قسمت شامل خازن های فیلتر است که ریپل و نوسانات جریان DC را کاهش می دهند و از آسیب به مدارهای بعدی جلوگیری می کنند.

بیشتر بخوانید: مقایسه موتور برق با پنل خورشیدی

مدار سوئیچینگ (Switching Bridge)

این بخش قلب اینورتر است و معمولاً از ترانزیستورهای قدرت مانند IGBT یا ماسفت MOSFET ساخته می شود. این ترانزیستورها با سرعت بسیار بالا جریان DC را قطع و وصل می کنند و باعث تولید موج AC می شوند.

بیشتر بخوانید: تفاوت ماسفت و IGBT در اینورترهای جوشکاری

انتخاب ترانزیستور با توان مناسب، نقش مستقیم در پایداری، کارایی و عمر مفید اینورتر دارد. مدار سوئیچینگ به گونه ای طراحی می شود که ولتاژ و جریان خروجی دقیقاً مطابق استاندارد تک فاز باشد.

نقش مدار کنترل (Controller) در اینورتر تک فاز چیست؟

مدار کنترل یا واحد کنترل دیجیتال، وظیفه هماهنگی سوئیچ ها و کنترل ولتاژ و فرکانس خروجی را بر عهده دارد. این بخش معمولاً شامل یک میکروکنترلر یا پردازنده دیجیتال است که الگوریتم های پیشرفته PWM (Pulse Width Modulation) را اجرا می کند. دقت این مدار تعیین کننده کیفیت موج خروجی و محافظت از بارهای حساس است.

فیلتر خروجی (Output Filter)

پس از مدار سوئیچینگ، جریان AC تولید شده معمولاً دارای نویز و هارمونیک های ناخواسته است. این بخش شامل سلف ها و خازن ها می شود که موج AC را صاف و نزدیک به سینوسی واقعی می کنند.

این مرحله برای تجهیزات حساس و موتورهای تک فاز حیاتی است، زیرا موج غیر سینوسی می تواند باعث گرمای بیش از حد و کاهش عمر مفید تجهیزات شود.

مدارهای حفاظتی و ایمنی

یک اینورتر تک فاز بدون حفاظت کامل نیست. این مدارها از آسیب به اینورتر و تجهیزات متصل جلوگیری می کنند و باعث می شوند حتی در شرایط غیرعادی، دستگاه و بار ایمن باقی بمانند.

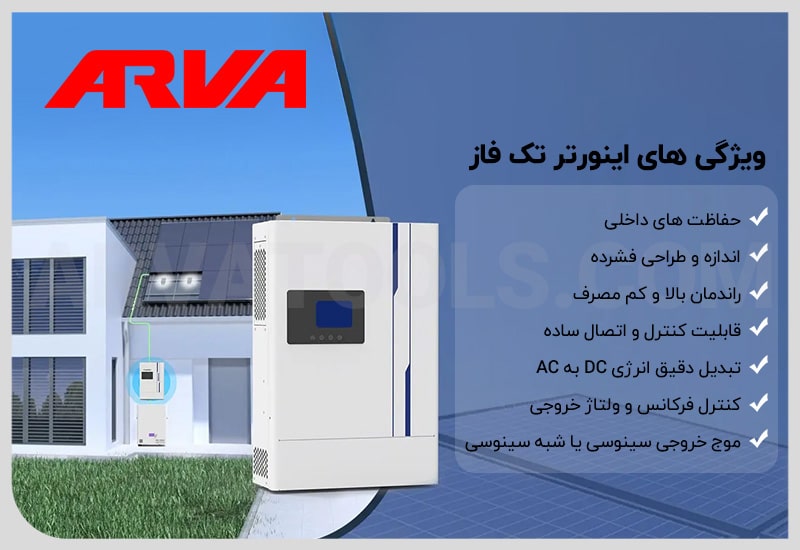

ویژگی های اینورتر تک فاز چیست؟

به طور خلاصه، ویژگی های یک اینورتر تک فاز شامل تبدیل دقیق DC به AC، کنترل ولتاژ و فرکانس، موج خروجی سینوسی، حفاظت های داخلی، راندمان بالا، طراحی فشرده و قابلیت کنترل آسان است.

تبدیل دقیق انرژی DC به AC

ویژگی اساسی یک اینورتر تک فاز، توانایی تبدیل جریان مستقیم (DC) به جریان متناوب تک فاز (AC) با ولتاژ و فرکانس ثابت و استاندارد است.

این تبدیل باید به گونه ای باشد که هارمونیک ها و نویزهای اضافی در خروجی حداقل باشند تا تجهیزات حساس، مانند موتورهای کوچک یا لوازم خانگی، دچار آسیب نشوند.

کنترل فرکانس و ولتاژ خروجی

اینورترهای تک فاز معمولاً قابلیت تنظیم فرکانس و ولتاژ خروجی را دارند. این ویژگی به شما امکان می دهد که موتورها و دستگاه های برقی با سرعت و توان مناسب کار کنند.

کنترل دقیق ولتاژ و فرکانس همچنین مانع از نوسانات و آسیب به سیم پیچ موتور و تجهیزات الکترونیکی می شود.

موج خروجی سینوسی یا شبه سینوسی

ویژگی دیگر، کیفیت شکل موج خروجی است. اینورترهای پیشرفته، موج سینوسی کامل تولید می کنند که برای بارهای حساس ضروری است، در حالی که برخی مدل های اقتصادی موج شبه سینوسی دارند که برای بارهای مقاومتی مانند لامپ و بخاری قابل قبول است، اما برای موتورها یا تجهیزات حساس مناسب نیست.

حفاظت های داخلی

یک اینورتر تک فاز باکیفیت همیشه شامل حفاظت اضافه بار (Overload Protection)، حفاظت ولتاژ بیش از حد (Overvoltage Protection)، حفاظت در برابر اتصال کوتاه (Short-circuit Protection) و حفاظت حرارتی (Thermal Protection) است.

این ویژگی ها باعث می شوند حتی در شرایط اضطراری، اینورتر و تجهیزات متصل بدون آسیب باقی بمانند.

راندمان بالا و کم مصرف

طراحی بهینه مدارها و سوئیچ های قدرت در اینورتر تک فاز باعث حداکثر راندمان انرژی و کاهش اتلاف حرارت می شود.

این موضوع برای مصارف خانگی و صنعتی کوچک اهمیت ویژه ای دارد، زیرا مصرف انرژی را کاهش داده و هزینه های برق را پایین می آورد.

اندازه و طراحی فشرده

به دلیل استفاده محدود از یک فاز، اینورترهای تک فاز معمولاً کوچک، سبک و قابل نصب در فضاهای محدود هستند.

این ویژگی امکان استفاده در محیط های خانگی، کارگاه های کوچک و دستگاه های قابل حمل را فراهم می کند.

قابلیت کنترل و اتصال ساده

بسیاری از اینورترهای تک فاز دارای ورودی و خروجی استاندارد و رابط های کنترلی ساده هستند. این قابلیت باعث می شود که حتی کاربران غیر فنی بتوانند دستگاه را راه اندازی و کنترل کنند، بدون نیاز به دانش پیچیده الکترونیک.

این ویژگی ها باعث می شوند که اینورتر تک فاز ابزاری قابل اعتماد برای تامین برق تک فاز با کیفیت بالا باشد، حتی برای تجهیزات حساس و کاربردهای صنعتی کوچک.

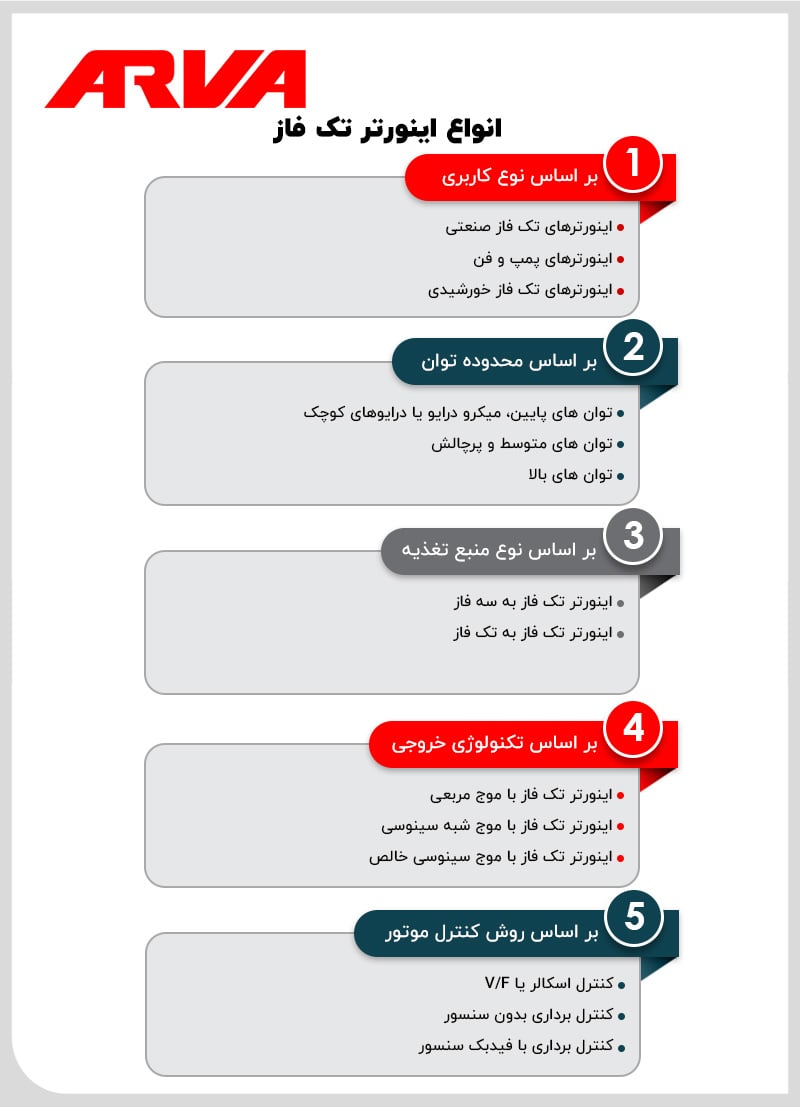

انواع اینورتر تک فاز

اینورتر تک فاز که در واقع، این همان درایو فرکانس متغیر (VFD) با ورودی تک فاز است که به دلیل وظیفه اصلی اش (تولید فرکانس متغیر)، به “اینورتر” مشهور شده است، بر اساس موارد زیر دسته بندی می شود:

1. انواع اینورتر تک فاز بر اساس نوع منبع تغذیه
2. بر اساس روش کنترل موتور
3. بر اساس تکنولوژی خروجی
4. بر اساس کاربری
5. بر اساس محدوده ی توان

در ادامه به هر کدام از انواع اینورتر تک فاز می پردازیم.

انواع اینورتر تک فاز بر اساس نوع منبع تغذیه (ورودی و خروجی)

این معیار مهم ترین قدم برای انتخاب اینورتر است! اینجا تعیین می کنیم که دستگاه قرار است چه برقی را دریافت کرده و آن را به چه نوع برقی برای تغذیه موتور شما تبدیل کند. این طبقه بندی مستقیماً با نوع موتور شما (تک فاز یا سه فاز) در ارتباط است.

اینورتر تک فاز به سه فاز

این مدل، قهرمان بلامنازع کارگاه هایی است که برق سه فاز ندارند! اینورتر برق تک فاز ۲۲۰ V را دریافت می کند و با ترفندهای الکترونیکی پیچیده، آن را به یک خروجی سه فاز تبدیل می کند که ولتاژ و فرکانس آن کاملاً قابل تنظیم است.

به این ترتیب، می توانید یک موتور سه فاز را در یک شبکه تک فاز به کار بیندازید و به دقت کنترل کنید. این روش، راه حل ایده آل برای صنعتگران کوچک، پمپ ها و فن های کشاورزی یا بالابرهایی است که دسترسی به برق سه فاز ندارند.

اینورتر تک فاز به تک فاز

این نوع اینورتر دقیقاً همان دستگاهی است که برای کنترل سرعت موتورهای تک فاز طراحی شده است (اینورتر موتور تک فاز). در حالی که عملکرد این موتورها ساده است، کنترل دور آن ها کمی پیچیده تر است. این اینورتر برق تک فاز را دریافت کرده و آن را به یک خروجی تک فاز با فرکانس متغیر تبدیل می کند.

با این حال، استفاده از این اینورترها برای موتورهای تک فاز بزرگ یا موتورهایی که نیاز به گشتاور بالا در سرعت های پایین دارند، با محدودیت های فنی و چالش هایی همراه است و به همین دلیل، نسبت به مدل “اینورتر تک فاز به سه فاز” کمتر رایج و پرکاربرد است.

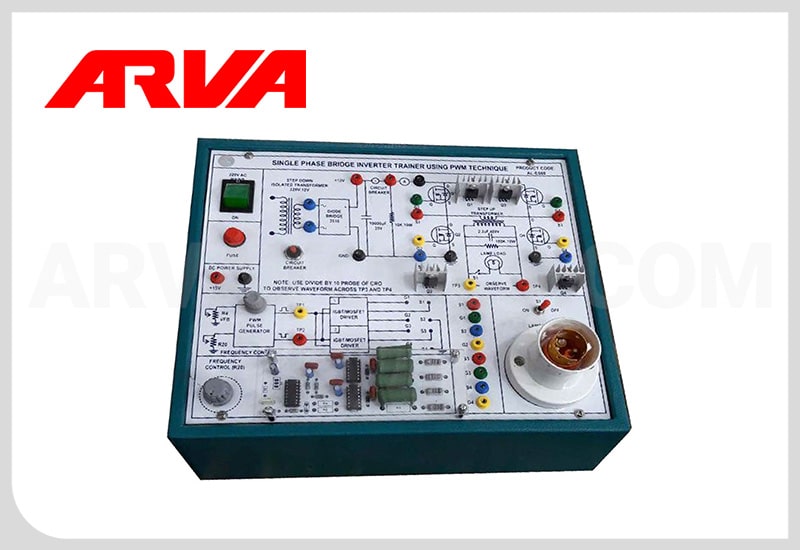

انواع اینورتر تک فاز بر اساس روش کنترل موتور (الگوریتم کنترلی)

این معیار نشان می دهد که اینورتر شما چقدر باهوش است! الگوریتم کنترلی روشی است که اینورتر با آن، رفتار موتور شما را رصد و مدیریت می کند تا به سرعت و گشتاور مورد نظر شما برسد. هرچه الگوریتم پیشرفته تر باشد، کنترل دقیق تر و عملکرد موتور بهتر خواهد بود.

کنترل اسکالر یا V/F

این روش، روش کلاسیک و ساده است. در این نوع کنترل، اینورتر یک رابطه ثابت بین ولتاژ خروجی و فرکانس خروجی (به نام V/F) حفظ می کند.

اینورتر فقط مقدار ولتاژ و فرکانس را کنترل می کند و به گشتاور موتور مستقیماً اهمیت نمی دهد. مثل این است که شما فقط به راننده بگویید: گاز بده! و به ترافیک و شیب جاده کاری نداشته باشید!

این روش برای بارهای گشتاور ثابت (مثل فن ها، پمپ ها) که نیازی به دقت بالا در گشتاور ندارند، عالی و مقرون به صرفه است.

کنترل برداری بدون سنسور (Sensorless Vector Control – SVC)

اینجا دیگر با یک اینورتر باهوش تر طرفیم! SVC با استفاده از مدل های ریاضی پیچیده و داده های جریان و ولتاژ موتور، گشتاور و شار مغناطیسی موتور را محاسبه می کند (بدون نیاز به نصب هیچ سنسور اضافی روی موتور).

به این ترتیب، اینورتر می تواند علاوه بر سرعت، گشتاور موتور را نیز با دقت خوبی کنترل کند. این روش برای بیشتر کاربردهای صنعتی که به دقت متوسط تا بالا نیاز دارند (مانند نوار نقاله ها، میکسرها و اکسترودرها)، یک راه حل تعادلی بین هزینه و عملکرد است.

کنترل برداری با فیدبک سنسور (Vector Control with Encoder)

این مغز متفکر خانواده اینورترها است! این روش از یک انکودر (سنسور) که مستقیماً روی شفت موتور نصب شده، استفاده می کند. انکودر اطلاعات دقیق و لحظه ای سرعت و موقعیت موتور را به اینورتر مخابره می کند. در نتیجه، اینورتر می تواند در هر لحظه گشتاور و سرعت موتور را با دقت بسیار بالا و بهترین پاسخ دینامیکی کنترل کند.

این روش برای کاربردهای بسیار حساس و دقیق که نیاز به گشتاور بالا در سرعت صفر یا کنترل موقعیت دارند (مانند جرثقیل های دقیق، آسانسورها و ماشین آلات CNC)، استاندارد طلایی محسوب می شود.

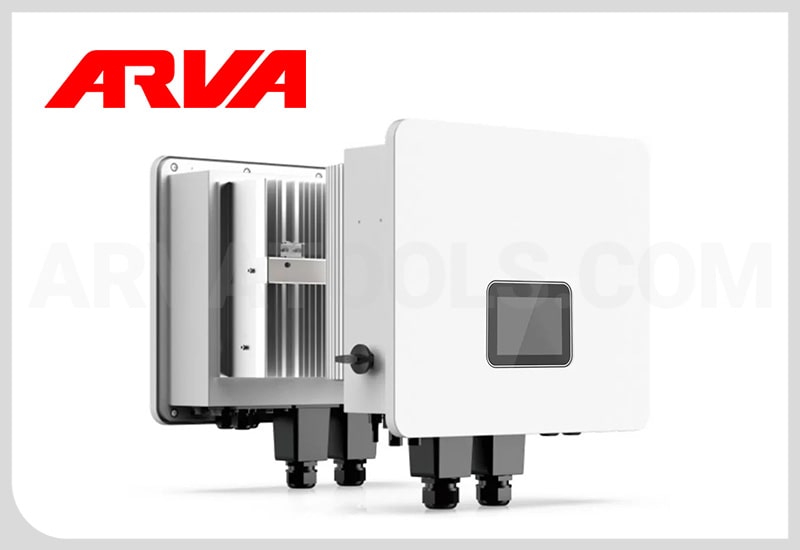

انواع اینورتر تک فاز بر اساس تکنولوژی خروجی (شکل موج ولتاژ)

این معیار، کیفیت و تمیزی برقی را که اینورتر به موتور می دهد، مشخص می کند. هرچه شکل موج به سینوسی خالص نزدیک تر باشد، موتور نرم تر کار می کند و عمر طولانی تری خواهد داشت.

اینورتر تک فاز با موج مربعی (Square Wave)

این نوع، خروجی را به شکل یک موج پله ای ساده و سریع تولید می کند. اینورترهای مربعی قدیمی ترین نوع هستند و خروجی بسیار خشن دارند.

تقریباً در تجهیزات مدرن کنترل موتور (VFD) استفاده نمی شوند؛ زیرا به موتورها آسیب می رسانند و بازدهی کمی دارند. اما شاید در برخی منابع برق اضطراری بسیار ارزان قیمت دیده شوند.

اینورتر تک فاز با موج شبه سینوسی (Modified Sine Wave)

اینورتر با استفاده از چندین پله ی ولتاژ (معمولاً سه پله)، سعی می کند تا شکل موج خروجی را کمی به موج سینوسی شبیه کند.

این مدل از مدل مربعی بهتر است اما همچنان در مقایسه با سینوسی خالص، نویز و هارمونیک بالاتری ایجاد می کند.

این نوع معمولاً در اینورترهای برق باتری به AC خانگی و غیرصنعتی استفاده می شود. برای کنترل دقیق موتورهای القایی توصیه نمی شود.

اینورتر با موج سینوسی خالص (Pure Sine Wave – PWM)

این بهترین و استانداردترین تکنولوژی برای درایوهای کنترل موتور است. اینورتر با استفاده از تکنیک های پیشرفته ای مثل مدولاسیون عرض پالس (PWM)، پالس های ولتاژی را با دقت بالا برش می دهد تا خروجی نهایی، کاملاً مشابه برق شبکه (موج سینوسی نرم و تمیز) باشد.

همه درایوهای فرکانس متغیر (VFD) مدرن برای کاربردهای صنعتی از این تکنولوژی استفاده می کنند. این خروجی تضمین می کند که موتور با بالاترین راندمان، کمترین نویز و کمترین تنش حرارتی کار کند.

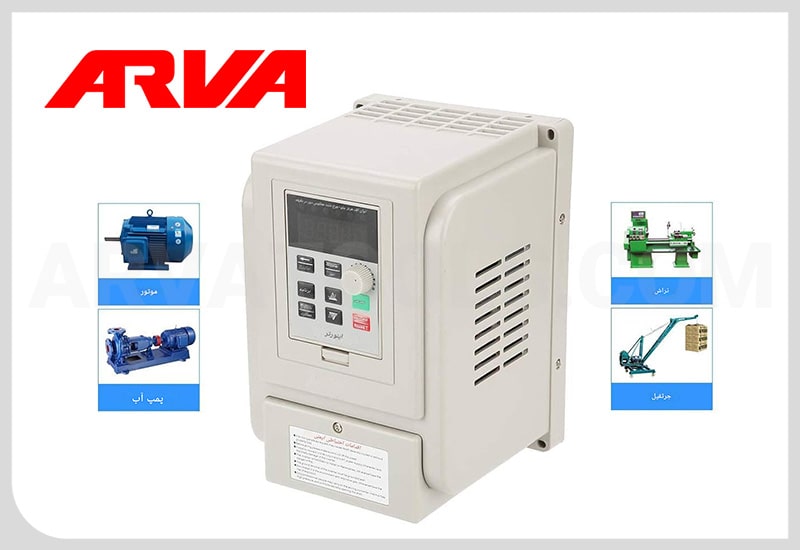

اینورتر تک فاز بر اساس کاربری (Application Area)

بسیاری از اوقات اینورترها بر اساس محیطی که در آن استفاده می شوند، نامگذاری می شوند. این نامگذاری ها معمولاً بر خصوصیات فنی یا حفاظتی خاصی از دستگاه دلالت دارد.

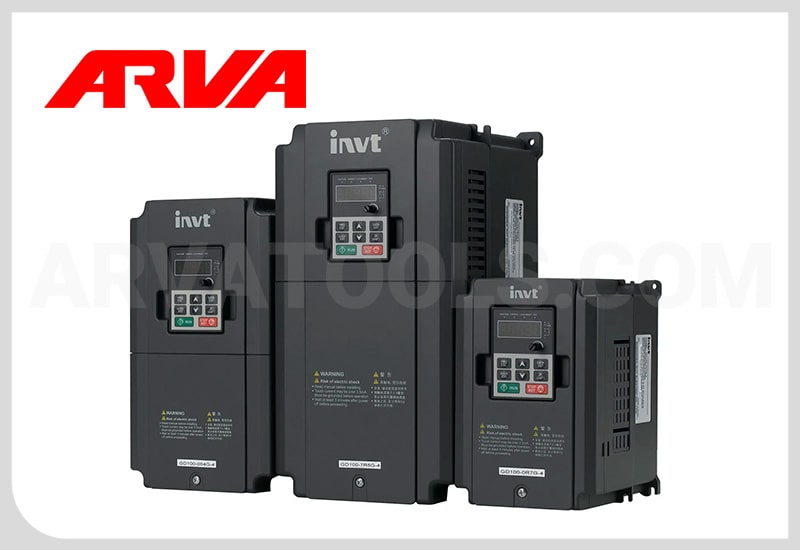

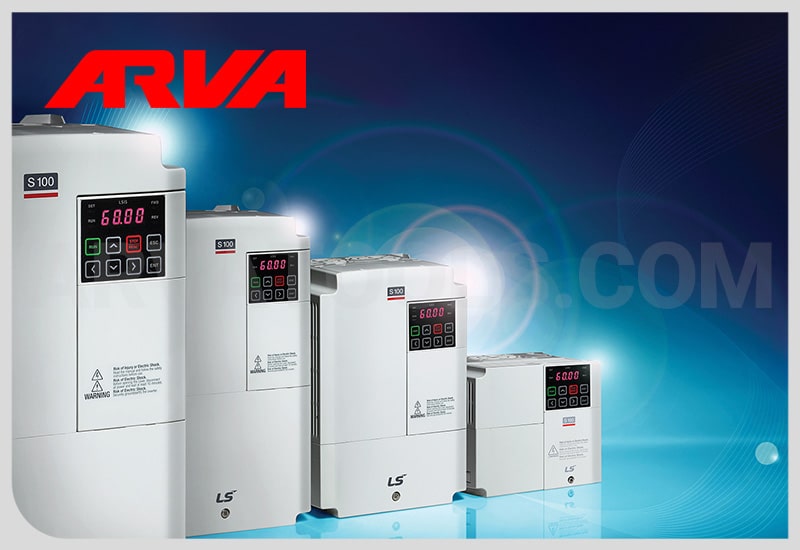

اینورتر تک فاز صنعتی (Industrial VFD)

در میان انواع اینورتر این مدل ها برای استفاده در ماشین آلات، نوار نقاله ها، میکسرها، فن ها و پمپ های بزرگ صنعتی طراحی شده اند. این اینورترها اغلب دارای درجه حفاظتی بالا در برابر گرد و غبار (IP) هستند، قابلیت های کنترل برداری پیشرفته (SVC) دارند و می توانند با سیستم های اتوماسیون (PLC) ارتباط برقرار کنند.

اگر می خواهید بدانید اینورتر صنعتی یا vfd چیست، می توان گفت این همان درایو فرکانس متغیر استاندارد است که به دنبال کنترل دقیق و عملکرد پایدار است.

اینورترهای پمپ و فن (Pump & Fan Drives)

این زیرمجموعه ای از اینورترهای صنعتی هستند که با نرم افزار و قابلیت های خاص برای مدیریت بارهای گشتاور متغیر (پمپ و فن) بهینه سازی شده اند.

این مدل ها اغلب دارای قابلیت های داخلی مانند کنترل PID (برای حفظ فشار یا دبی ثابت) و حفاظت در برابر خشک کار کردن پمپ هستند و معمولاً از کنترل اسکالر (V/F) استفاده می کنند.

اینورتر خورشیدی تک فاز (Solar/Photovoltaic Inverters)

ابتدا لازم است توضیح مختصری بدهیم و بگوییم که اینورتر خورشیدی چیست. در واقع اینورترهای خورشیدی مبدل های اصلی DC به AC هستند که وظیفه دارند برق DC تولید شده توسط پنل های خورشیدی را به برق AC متناوب (تک فاز یا سه فاز) تبدیل کنند تا قابل مصرف در شبکه یا خانه باشد.

این اینورترها برخلاف VFD، ورودی DC از پنل ها را می گیرند و هدفشان کنترل دور موتور نیست، بلکه صرفاً تولید برق AC با کیفیت برای مصرف عمومی است. معیار مهم در اینجا، نقطه ماکزیمم توان (MPPT) است.

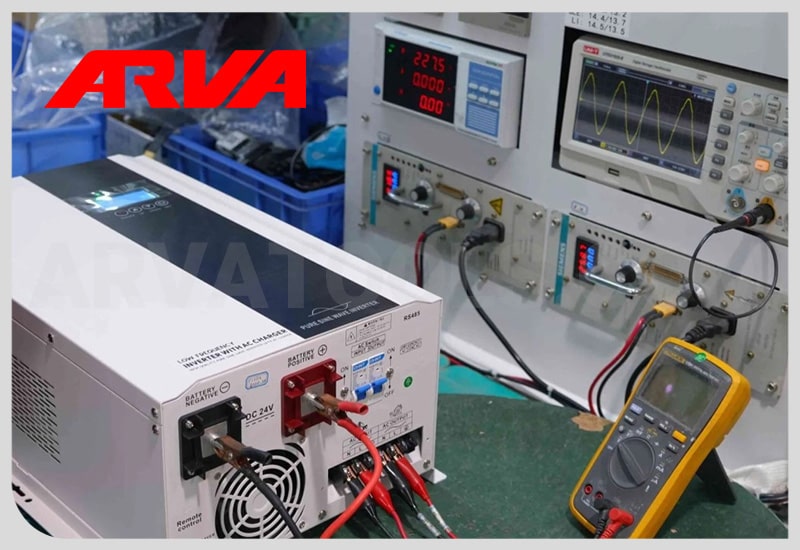

انواع اینورتر تک فاز بر اساس محدوده توان (Power Range)

این معیار، محدودیت های ذاتی شبکه برق تک فاز را نشان می دهد. با توجه به اینکه اینورترهای تک فاز وظیفه دارند از یک منبع ۲۲۰ V (تک فاز) یک خروجی قوی تر (سه فاز) بسازند، هرچه توان خروجی مورد نیاز بیشتر باشد، باید جریان ورودی بسیار بیشتری کشیده شود که این امر محدودیت های فنی و اقتصادی ایجاد می کند. این دسته بندی تعیین کننده کاربردی بودن درایو برای مصارف صنعتی بزرگ یا کوچک است.

توان های پایین (Micro Drives) یا درایوهای کوچک

این مدل ها معمولاً رنج توان خروجی را تا حدود ۲.۲ kW (تقریباً ۳ اسب بخار) پوشش می دهند. اینورتر ۱ اسب یا اینورتر ۱.۵ اسب نیز در بازار موجود است و برای موتورهای کوچک یا کاربردهای خانگی سبک مناسب است.

این رده، قلب تپنده استفاده از اینورتر تک فاز است! در این محدوده ی توان، جریان مورد نیاز از شبکه تک فاز مدیریت شده و باعث فشار غیرقابل تحمل بر سیم کشی یا کنتور برق نمی شود. این درایوها و به ویژه اینورتر ۱ اسب برای کاربردهای سبک و کارگاهی ایده آل هستند.

به راحتی در کارگاه های کوچک، پمپ های خانگی یا کشاورزی، فن های تهویه، و ابزارآلات سبک به کار می روند و نصبشان ساده است، ضمن اینکه مزایای کنترل دقیق سرعت و صرفه جویی انرژی را به ارمغان می آورند.

توان های متوسط و پرچالش

این مدل ها رنج توان خروجی را از ۲.۲ kW تا حدود ۷.۵ kW  یا حتی ۱۱ kW (تقریباً ۱۰ تا ۱۵ اسب بخار) پوشش می دهند.

ورود به این رده توان با ورودی تک فاز یک چالش مهندسی بزرگ است! برای تولید ۷.۵ kW توان خروجی، اینورتر باید جریان بسیار بالایی (چندین برابر توان پایین) از شبکه تک فاز بکشد. این افزایش جریان ورودی باعث می شود:

• کابل کشی ورودی بسیار ضخیم تر شود.
• قطعات داخلی درایو (به ویژه یکسوسازها) باید بسیار قوی تر طراحی شوند تا بتوانند این جریان زیاد را تحمل کنند.
• هزینه ی درایو به طور قابل توجهی افزایش یابد و گاهی اوقات به قیمت درایوهای سه فاز نزدیک شود.
• مشکلات افت ولتاژ در شبکه ورودی بیشتر رخ دهد.

به همین دلیل، استفاده از اینورتر تک فاز در این محدوده، نیازمند ارزیابی دقیق زیرساخت برق است.

توان های بالا

این مدل ها مربوط به موتورهایی با توان بالاتر از ۱۱ kW (بیش از ۱۵ اسب بخار) هستند.

در این محدوده، عملاً استفاده از ورودی تک فاز غیرمنطقی و غیرعملی است. تأمین توان مورد نیاز یک موتور پرقدرت از یک منبع تک فاز، مستلزم کشیدن جریانی بسیار زیاد و خطرناک است که به زیرساخت های شبکه برق آسیب جدی می زند و راندمان کار را به شدت کاهش می دهد.

در نتیجه، برای موتورهای پرتوان (مانند کمپرسورهای بزرگ، آسانسورهای سنگین، یا خطوط تولید اصلی)، استفاده از درایوهای سه فاز ورودی و سه فاز خروجی (ورودی ۳۸۰ V) تنها راه حل اقتصادی، ایمن و کارآمد است.

مزایای اینورتر تک فاز چیست

مزایای اینورتر تک فاز باعث می شوند که این تجهیز ابزاری قابل اعتماد و با کیفیت برای تامین برق تجهیزات کوچک و حساس باشد، البته بدون نیاز به تغییر ساختار شبکه برق. با هم نظر کارشناسانه سایت سان پلاس را در مورد مزایای اینورتر تک فاز می خوانیم:

“اینورترهای تک فاز معمولاً ساده تر و از نظر طراحی و پیاده سازی مقرون به صرفه تر از اینورترهای سه فاز هستند. سادگی آنها نصب و نگهداری را آسان تر می کند و آنها را برای افرادی که تخصص فنی محدودی دارند، قابل دسترسی می کند.

بسیاری از لوازم خانگی با برق تک فاز کار می کنند و به این اینورترها اجازه می دهند بدون نیاز به تجهیزات سازگاری اضافی، به طور یکپارچه ادغام شوند.

همچنین برای کاربردهای متنوعی از جمله سیستم های انرژی خورشیدی و پروژه های انرژی تجدیدپذیر در مقیاس کوچک مناسب هستند و نوسانات ولتاژ کمی را نشان می دهند. علاوه بر این، آنها می توانند ولتاژهای ورودی بالا را نیز تحمل کنند.”

در ادامه بیان می کنیم که سایر مزایای اینورتر تک فاز چیست.

تطبیق با سیستم های تک فاز استاندارد

اینورتر تک فاز به گونه ای طراحی شده که خروجی آن کاملاً با تجهیزات تک فاز خانگی و صنعتی کوچک سازگار باشد. این ویژگی باعث می شود که کاربران بدون نیاز به تغییر شبکه برق، از منابع DC یا سیستم های اضطراری استفاده کنند.

راندمان بالای تبدیل انرژی

یک اینورتر تک فاز با طراحی مناسب، قادر است حداکثر انرژی ورودی DC را به AC مفید تبدیل کند و اتلاف انرژی را به حداقل برساند.

این نکته در سیستم های خانگی و صنعتی کوچک اهمیت ویژه ای دارد، زیرا مصرف انرژی را کاهش می دهد و هزینه های برق را پایین می آورد.

حفاظت داخلی پیشرفته

بیشتر اینورترهای تک فاز شامل حفاظت های اضافه بار، ولتاژ بیش از حد، اتصال کوتاه و حفاظت حرارتی هستند. این ویژگی باعث می شود دستگاه و تجهیزات متصل حتی در شرایط اضطراری، ایمن باقی بمانند.

قابلیت تولید موج سینوسی دقیق

نسل پیشرفته اینورترهای تک فاز می توانند موج سینوسی خالص تولید کنند که با برق شهری تطبیق کامل دارد. این ویژگی باعث می شود تجهیزات حساس مانند موتورهای القایی یا وسایل الکترونیکی دقیق، با راندمان بالا و بدون آسیب دیدگی کار کنند.

طراحی فشرده و نصب آسان

به دلیل استفاده محدود از یک فاز، اینورترهای تک فاز معمولاً سبک، کوچک و قابل نصب در فضاهای محدود هستند. این مزیت امکان استفاده در محیط های خانگی، کارگاه های کوچک و سیستم های اضطراری را فراهم می کند.

قابلیت کنترل ساده و رابط کاربری مناسب

اینورترهای تک فاز معمولاً دارای رابط های کنترلی استاندارد و ساده هستند که به کاربر اجازه می دهد ولتاژ و فرکانس خروجی را بدون دانش تخصصی تنظیم کند.

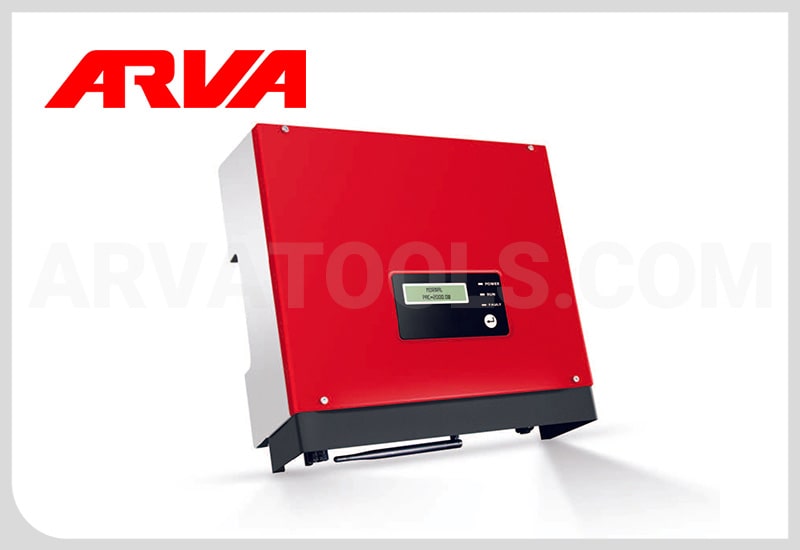

معایب اینورتر تک فاز چیست؟

معایب اینورتر تک فاز باید در انتخاب اینورتر مدنظر قرار گیرد تا تجهیزات متصل و عملکرد سیستم دچار مشکل نشوند.

محدودیت در توان و بارگذاری سنگین

اینورتر تک فاز معمولاً برای مصارف خانگی و صنعتی کوچک طراحی شده است و نمی تواند بارهای بزرگ یا موتورهای سه فاز سنگین را به خوبی تامین کند. بنابراین، برای سیستم های صنعتی بزرگ یا ماشین آلات با توان بالا، استفاده از این نوع اینورتر محدودیت دارد.

هارمونیک و نویز در مدل های ارزان تر

در اینورترهای شبه سینوسی یا اقتصادی، موج خروجی دارای هارمونیک و نویز بیشتری است که می تواند باعث کاهش راندمان موتورهای القایی یا آسیب جزئی به تجهیزات الکترونیکی حساس شود.

نوسانات ولتاژ و کاهش دقت در بارهای غیر خطی

برخی از اینورترهای تک فاز وقتی با بارهای غیر خطی مانند LEDها یا منابع تغذیه کامپیوترها کار می کنند، ممکن است کمی نوسان ولتاژ یا تغییر شکل موج خروجی داشته باشند. این محدودیت می تواند برای تجهیزات بسیار حساس مشکل ایجاد کند.

بیشتر بخوانید: انواع لامپ LED

محدودیت در اتصال به شبکه سه فاز

اینورتر تک فاز تنها یک فاز خروجی دارد و نمی تواند به طور مستقیم جایگزین سیستم های سه فاز شود. در صنایع یا مکان هایی که نیاز به برق سه فاز دارند، این نوع اینورتر کارایی محدودی دارد.

حساسیت به کیفیت منبع DC ورودی

اینورتر تک فاز با کیفیت پایین یا ورودی DC ناپایدار، ممکن است خروجی ناپایدار و با نویز تولید کند. این محدودیت به ویژه در سیستم های خورشیدی یا باتری های فرسوده قابل توجه است.

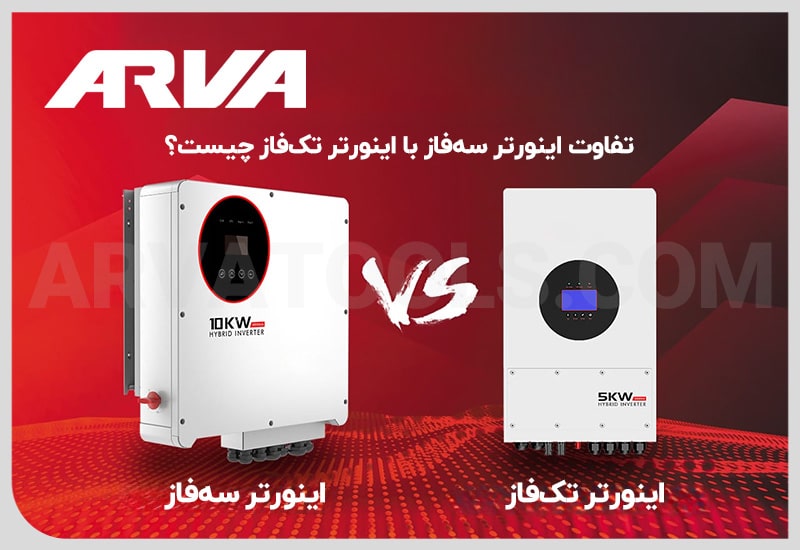

تفاوت اینورتر سه فاز و اینورتر تک فاز چیست؟

اگر شناخت نسبی به اینورترها داشته باشید و بدانید که اینورتر سه فاز چیست، حتما می دانید که به طور تخصصی، تفاوت اصلی بین اینورتر سه فاز و تک فاز در تعداد فاز خروجی، توان قابل تامین و نحوه توزیع جریان متناوب است. این اختلاف ساختاری و عملکردی باعث می شود هر نوع اینورتر برای کاربردهای خاص و بارهای مشخص مناسب باشد.

در ادامه جدول تفاوت های کلیدی این دو نوع اینورتر ارائه شده است:

معیار تفاوت	اینورتر تک فاز (Single-Phase Inverter)	اینورتر سه فاز (Three-Phase Inverter)
تعداد فاز خروجی	یک فاز (Single Phase)	سه فاز (Three Phase)
توان قابل تامین	معمولاً برای بارهای کم تا متوسط	مناسب برای بارهای صنعتی و موتورهای بزرگ
نوع مصرف کننده هدف	تجهیزات خانگی، موتورهای تک فاز کوچک	ماشین آلات صنعتی، پمپ ها، کمپرسورها و موتورهای سه فاز
پیچیدگی مدار	ساده تر، تعداد ترانزیستور و سوئیچ کمتر	پیچیده تر، تعداد ترانزیستور و کنترل بیشتر
کیفیت موج خروجی	می تواند موج سینوسی یا شبه سینوسی باشد	معمولاً موج سینوسی دقیق و پایدار با هارمونیک کمتر
راندمان انرژی	کمتر از سه فاز در بارهای بزرگ	بالاتر در بارهای صنعتی و موتورهای سه فاز
قابلیت هماهنگی با شبکه برق	مناسب شبکه تک فاز	مناسب شبکه سه فاز و مصرف صنعتی بزرگ
اندازه و وزن	کوچک و سبک	بزرگ تر و سنگین تر به دلیل اجزای بیشتر
قابلیت تحمل بار لحظه ای	محدود	بالا، مناسب برای استارت موتورهای بزرگ
هزینه	ارزان تر	گران تر به دلیل پیچیدگی و توان بیشتر

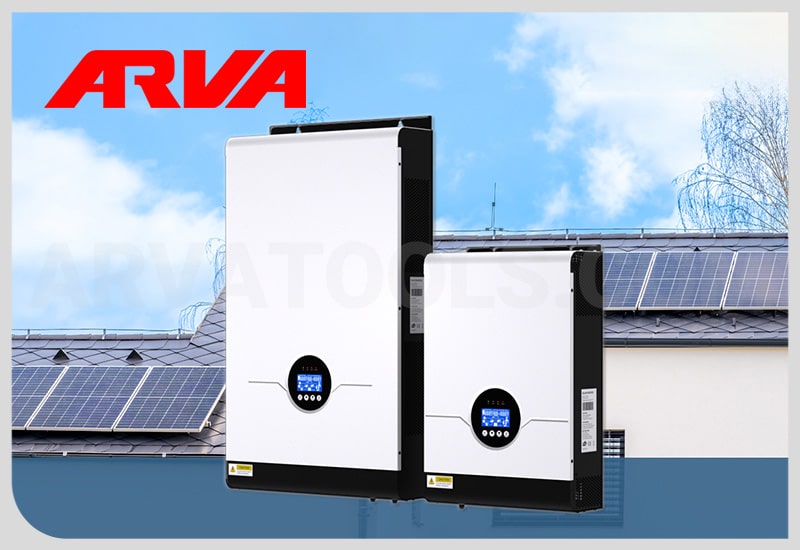

اهمیت استفاده از اینورتر تک فاز چیست؟

یک اینورتر تک فاز نه تنها جریان DC را به AC تبدیل می کند، بلکه تضمین می کند که تجهیزات تک فاز با ولتاژ و فرکانس صحیح و پایدار تغذیه شوند. این موضوع باعث می شود که موتورهای کوچک، لوازم خانگی و تجهیزات صنعتی سبک، با راندمان بالا و طول عمر بیشتر کار کنند. نکات تخصصی اهمیت استفاده از اینورتر تک فاز به شرح زیر است:

پایداری و کیفیت برق خروجی

استفاده از اینورتر تک فاز باعث می شود که نوسانات ولتاژ و هارمونیک ها به حداقل برسند. این ویژگی برای تجهیزات حساس بسیار حیاتی است و خطر آسیب یا کاهش راندمان را کاهش می دهد.

سازگاری با شبکه تک فاز

بسیاری از سیستم های خانگی و صنعتی کوچک، فقط شبکه تک فاز دارند. اینورتر تک فاز امکان اتصال مستقیم به این شبکه را فراهم می کند و از نیاز به تجهیزات پیچیده اضافی جلوگیری می کند.

کارایی در شرایط ناپایدار انرژی

در محیط هایی که منبع برق DC نامنظم یا پنل های خورشیدی وجود دارد، اینورتر تک فاز می تواند جریان پایدار و استاندارد AC تولید کند تا دستگاه ها بدون اختلال کار کنند.

افزایش طول عمر تجهیزات

تامین برق با کیفیت مناسب توسط اینورتر تک فاز، باعث کاهش گرمای اضافی، نویز و استهلاک موتورهای تک فاز و تجهیزات الکترونیکی می شود و طول عمر آنها را افزایش می دهد.

سهولت نصب و استفاده

اینورترهای تک فاز معمولاً کوچک، سبک و با رابط های ساده طراحی شده اند، بنابراین کاربران می توانند بدون نیاز به دانش فنی پیچیده، از آنها استفاده کنند.

کاربرد اینورتر تک فاز چیست؟

اینورتر تک فاز به طور کلی به دو منظور اصلی استفاده می شود که هر دو جریان DC (باتری یا خورشیدی) یا AC تک فاز (شبکه) را به برق AC تبدیل می کنند:

کاربرد اینورتر تک فاز به عنوان مبدل برق (DC به AC)

در این حالت، وظیفه اینورتر صرفاً تأمین برق متناوب (AC) استاندارد است و کنترل سرعت موتور هدف اصلی نیست. ورودی این دستگاه ها معمولاً DC است.

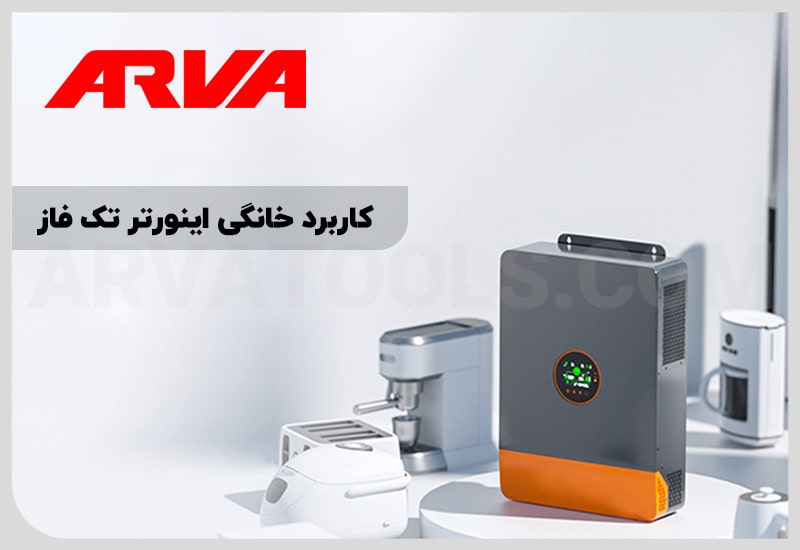

کاربرد خانگی اینورتر تک فاز چیست؟

وسایل روشنایی و گرمایشی: تأمین برق لامپ ها، بخاری ها و هیترهای کوچک از منابع DC (مانند باتری یا پنل خورشیدی).

لوازم خانگی کوچک: تأمین برق دستگاه هایی مانند یخچال کوچک، تلویزیون، لپ تاپ و پنکه که نیاز به AC تک فاز استاندارد دارند.

سیستم های برق اضطراری خانگی: استفاده در UPS و باتری های خانگی برای تأمین برق پایدار در زمان قطع شبکه.

کاربرد تخصصی اینورتر تک فاز چیست؟

سیستم های خورشیدی کوچک: تبدیل برق DC تولید شده توسط پنل ها به AC تک فاز برای تزریق به شبکه یا مصرف داخلی.

تجهیزات پزشکی سبک: تجهیزات آزمایشگاهی و پزشکی کوچک که نیاز به برق AC پایدار و تمیز دارند (اغلب از نوع موج سینوسی خالص).

سیستم های اضطراری و قابل حمل: تأمین برق از باتری یا منابع DC در محیط های اضطراری، کمپینگ یا محیط های بدون برق شبکه.

کاربرد اینورتر تک فاز به عنوان درایو فرکانس متغیر (VFD) با ورودی تک فاز

در این حالت، اینورتر (که به آن VFD می گوییم) برق AC تک فاز (شبکه) را به AC سه فاز با فرکانس متغیر تبدیل می کند تا سرعت موتور کنترل شود. این کاربرد بیشتر صنعتی است. کاربردهای صنعتی سبک و کنترل دور:

موتورهای سه فاز در شبکه تک فاز: اینورترهای تک فاز به سه فاز برای راه اندازی و کنترل سرعت موتورهای القایی سه فاز در کارگاه ها یا مزارعی که فقط برق تک فاز دارند.

پمپ و فن ها: کنترل دقیق دبی آب یا جریان هوا، که منجر به صرفه جویی چشمگیر در مصرف انرژی می شود (بیشترین کاربرد صنعتی درایوهای تک فاز).

دستگاه های CNC و ابزارآلات برقی: کنترل دقیق سرعت اسپیندل و موتورهای حرکتی در فرز و همینطور دریل، دستگاه های CNC کوچک و دستگاه های اینورتر جوشکاری سبک (مخصوصاً درایوهای توان پایین تا متوسط).

راهنمای خرید بهترین اینورتر تک فاز: چه نکاتی را مدنظر داشته باشیم؟

آیا می دانید شرایط انتخاب یک اینورتر تک فاز چیست؟ در ادامه نکات کلیدی برای خرید به شکل تخصصی توضیح داده شده است:

نوع موج خروجی

• موج سینوسی خالص: مناسب برای تجهیزات حساس، موتورهای القایی و لوازم الکترونیکی دقیق.
• موج شبه سینوسی: برای بارهای مقاومتی ساده و تجهیزات کم حساس.

نکته تخصصی: اگر هدف شما موتور تک فاز یا تجهیزات حساس است، حتما اینورتر با موج سینوسی خالص انتخاب کنید تا راندمان و طول عمر تجهیزات حفظ شود.

توان و ظرفیت بار

توان نامی اینورتر باید بر اساس مجموع مصرف تجهیزات متصل به آن انتخاب شود.

برای بارهای با استارت لحظه ای بالا، اینورتر باید توان اضافی کافی برای جریان لحظه ای (Surge Capacity) داشته باشد.

ولتاژ و فرکانس خروجی

فرکانس و ولتاژ خروجی باید با استاندارد تجهیزات و شبکه خانگی یا صنعتی هماهنگ باشد.

ولتاژ ناپایدار یا فرکانس غیر استاندارد می تواند باعث آسیب یا کاهش راندمان تجهیزات شود.

حفاظت ها و ایمنی

بررسی کنید که اینورتر دارای حفاظت اضافه بار، ولتاژ بیش از حد، اتصال کوتاه و حفاظت حرارتی باشد.این ویژگی ها تضمین می کنند که در شرایط اضطراری، اینورتر و تجهیزات متصل ایمن باقی بمانند.

کاربری و محیط نصب

برای مصارف خانگی، صنعتی سبک یا خورشیدی، نوع اینورتر و طراحی آن متفاوت است.

محیط نصب و فضای موجود برای اینورتر را در نظر بگیرید. اینورترهای فشرده برای محیط های کوچک و قابل حمل مناسب تر هستند.

کیفیت ساخت و برند

بررسی کیفیت قطعات داخلی، مدارها و سوئیچ ها اهمیت دارد.

برند معتبر معمولاً پشتیبانی فنی، گارانتی و طول عمر بالاتر ارائه می دهد.

قابلیت کنترل و مانیتورینگ

برخی اینورترها دارای رابط کاربری دیجیتال، نمایشگر ولتاژ و جریان و کنترل فرکانس و ولتاژ هستند.

این قابلیت ها به کاربر اجازه می دهد تا عملکرد دستگاه را به صورت دقیق و آسان مانیتور کند.

رعایت این نکات باعث می شود که اینورتر انتخابی، برق پایدار و ایمن برای تجهیزات خانگی و صنعتی کوچک فراهم کند و طول عمر دستگاه ها حفظ شود.

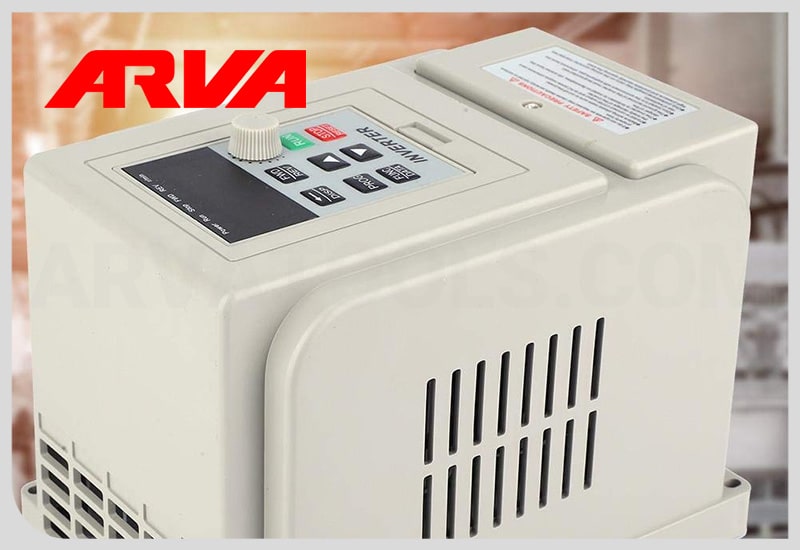

عوامل مؤثر بر قیمت اینورتر تک فاز

قیمت یک اینورتر تک فاز به چند عامل فنی و طراحی بستگی دارد که مستقیماً کیفیت و قابلیت های دستگاه را تعیین می کنند:

نوع موج خروجی

موج خروجی اینورتر نقش مهمی در قیمت دارد. اینورترهایی که موج سینوسی خالص تولید می کنند، به دلیل مدار پیچیده تر و کنترل دقیق تر، گران تر هستند، اما برای تجهیزات حساس و موتورهای القایی عملکرد بهینه و طول عمر طولانی را تضمین می کنند.

اینورترهایی با موج شبه سینوسی ساده تر و ارزان تر هستند و بیشتر برای بارهای مقاومتی معمولی مناسب اند.

توان و ظرفیت بار

توان نامی اینورتر و قابلیت تحمل جریان لحظه ای در بارهای با استارت بالا، تاثیر مستقیم روی قیمت دارد. اینورترهای با توان بالاتر و راندمان بهینه، به دلیل استفاده از قطعات با کیفیت و سیستم های خنک کننده پیشرفته، قیمت بیشتری دارند.

کیفیت قطعات و برند

استفاده از ترانزیستورها و قطعات الکترونیکی با کیفیت بالا و بدنه مقاوم، قیمت را افزایش می دهد. همچنین برند معتبر، علاوه بر کیفیت ساخت، پشتیبانی فنی و گارانتی طولانی تر ارائه می کند که ارزش افزوده محسوب می شود.

قابلیت های حفاظتی و ایمنی

وجود حفاظت های اضافه بار، ولتاژ بیش از حد، اتصال کوتاه و حفاظت حرارتی، هزینه ساخت را افزایش می دهد. این ویژگی ها از اینورتر و تجهیزات متصل در برابر شرایط اضطراری محافظت می کنند و امنیت سیستم را تضمین می کنند.

امکانات مانیتورینگ و کنترل

اینورترهایی که امکان نمایش ولتاژ و جریان، کنترل فرکانس و ولتاژ و مانیتورینگ دقیق دارند، قیمت بالاتری دارند. این قابلیت ها ارزش عملی بالایی دارند و به کاربر اجازه می دهند عملکرد دستگاه را به شکل دقیق بررسی و تنظیم کند.

طراحی فیزیکی و نصب

اندازه، وزن، سیستم تهویه و کیفیت بدنه، بر قیمت اثرگذار است. اینورترهای فشرده و سبک برای نصب خانگی یا قابل حمل، به دلیل طراحی دقیق تر و استفاده از مواد با کیفیت، معمولاً قیمت بیشتری دارند.

بهترین اینورتر تک فاز مناسب

در بازار برندهای بسیار خوبی وجود دارند که هر کدام بهترین اینورتر تک فاز را نیز تولید می کنند. در بین این برندها، کارشناسان آروا ۵ برند را انتخاب کرده و به شما معرفی می کنند.

اینورتر تک فاز ال.اس

کشور مبدأ: کره جنوبی

ال.اس LS یکی از شناخته شده ترین برندها در صنعت برق و اتوماسیون است. اینورترهای تک فاز این برند (مانند مدل های iG5A یا M100) به دلیل کیفیت بالا، پایداری عملکرد و خدمات پس از فروش گسترده در ایران بسیار محبوب هستند.

مدل های تک فاز به سه فاز آن ها برای کاربردهای عمومی و سنگین تر در توان های پایین (تا حدود ۴ کیلووات) مناسب هستند و قابلیت های کنترلی پیشرفته ای مانند کنترل برداری بدون سنسور (Sensorless Vector Control) را ارائه می دهند.

اینورتر تک فاز اینوت

کشور مبدأ: چین

اینوت (INVT) به عنوان یک برند چینی با تنوع بالای محصولات و قیمت رقابتی در بازار ایران جایگاه ویژه ای دارد.

اینورترهای تک فاز اینوت (مانند مدل های GD10 و GD20) به دلیل عملکرد قابل قبول و اقتصادی بودن، انتخابی رایج برای کاربردهای سبک تا متوسط، به ویژه در صنعت پمپ و فن و ماشین آلات کارگاهی هستند. این برند بر پوشش گستره وسیعی از توان ها، از جمله مدل های ورودی تک فاز، تمرکز دارد.

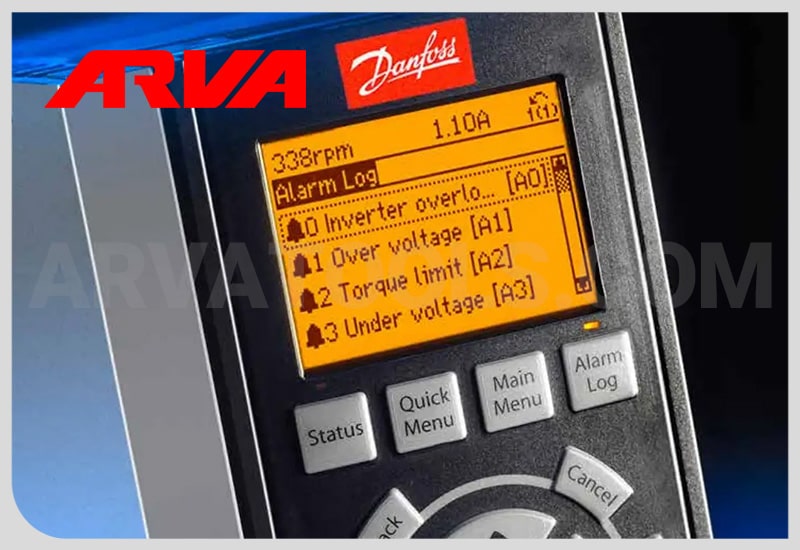

اینورتر تک فاز دانفوس

کشور مبدأ: دانمارک

دانفوس (Danfoss) یک برند اروپایی ممتاز است که عمدتاً به دلیل کیفیت ساخت بسیار بالا، راندمان انرژی عالی و طول عمر زیاد شناخته می شود.

اینورترهای این برند (معمولاً با نام تجاری VLT) از نظر فنی بسیار پیشرفته هستند و اغلب برای کاربردهای حساس یا محیط های صنعتی سخت گیرانه (مانند پمپ ها، تصفیه آب و HVAC) به کار می روند.

اگرچه ممکن است قیمت بالاتری داشته باشند، اما در بازار ایران به دلیل اعتبار فنی، طرفداران خاص خود را دارند.

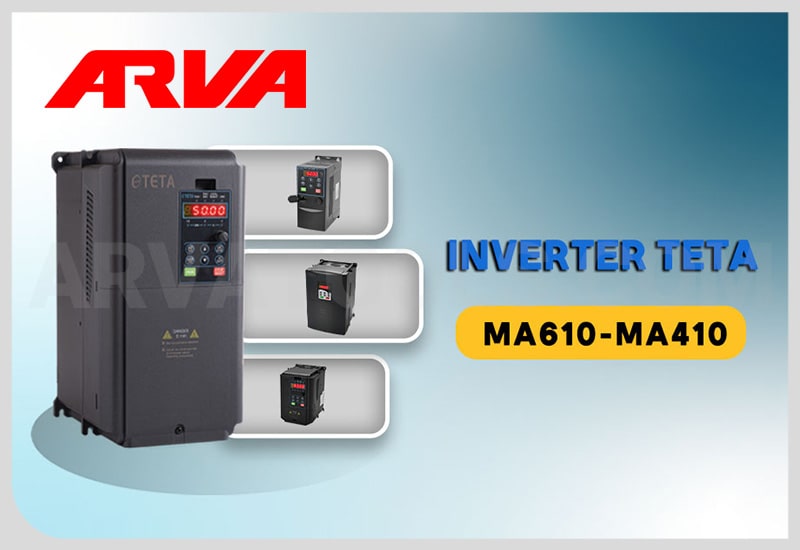

اینورتر تک فاز تتا

کشور مبدأ: چین

تتا (TETA) یکی دیگر از برندهای چینی است که در سال های اخیر به دلیل قیمت مناسب و خدمات دهی قوی در ایران به خوبی شناخته شده است.

اینورترهای تک فاز تتا (مانند سری MA410 و MA510) به عنوان یک راه حل اقتصادی و کاربرپسند برای کنترل دور موتورهای سه فاز در شبکه های تک فاز کوچک محبوبیت دارند.

آن ها معمولاً تنظیمات ساده ای دارند و برای بارهای عمومی (مانند بالابرها و نوار نقاله های سبک) مناسب هستند.

اینورتر تک فاز ورتکس

کشور مبدأ: کره جنوبی

اینورترهای ورتکس (VORTEX) در بازار ایران عمدتاً به عنوان یک گزینه قابل اعتماد با تمرکز بر کاربردهای خاص، مانند پمپ و فن، معرفی می شوند.

این برند توانسته است با ارائه محصولات با نرم افزار مناسب سازی شده برای بارهای گشتاور متغیر و همچنین پشتیبانی نسبتاً خوب، جایگاه خود را در کاربردهای کشاورزی و صنعتی سبک تثبیت کند.

مدل های ورودی تک فاز آن ها به ویژه برای راه اندازی و کنترل پمپ های کوچک و متوسط در مناطقی که برق سه فاز در دسترس نیست، پرکاربرد هستند.

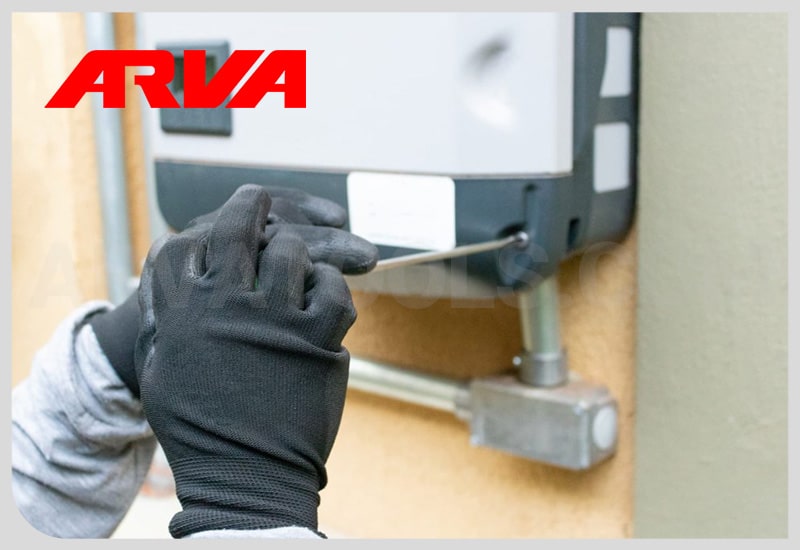

آموزش نصب و راه اندازی اینورتر تک فاز (سربندی موتور)

آموزش نصب و راه اندازی اینورتر تک فاز (VFD با ورودی تک فاز) برای کنترل سرعت یک موتور سه فاز در زیر، به صورت مرحله به مرحله و کاربردی ارائه شده است.

توجه مهم: اینورترهای تک فاز معمولاً برای راه اندازی موتورهای سه فاز (با اتصال مثلث ۲۲۰ ولت) در محیط هایی که فقط برق تک فاز ۲۲۰ ولت موجود است، استفاده می شوند. توان اینورتر و موتور باید متناسب باشد (معمولاً تا حدود ۲.۲ کیلووات).

 مرحله اول: آماده سازی و بررسی الزامات

بررسی پلاک موتور: مطمئن شوید که موتور سه فاز شما دارای ولتاژ کاری ۲۲۰ V در اتصال مثلث (Delta) است. اینورتر تک فاز ۲۲۰ V نمی تواند موتورهای ۳۸۰ V (ستاره) را به درستی راه اندازی کند.

قطع برق: قبل از هرگونه اتصال، حتماً برق ورودی اصلی را قطع کنید.

ابزار مورد نیاز: پیچ گوشتی، سیم لخت کن، مولتی متر و کابل های برق مناسب (با سطح مقطع استاندارد).

مرحله دوم: سربندی موتور (تغییر اتصال موتور)

اگر موتور شما در حالت اتصال ستاره (Y) است، باید آن را به حالت مثلث (Delta) تغییر دهید تا با ولتاژ خروجی اینورتر (۲۲۰ V سه فاز) سازگار شود.

1. باز کردن تخته کلمپ: درب جعبه ترمینال موتور را باز کنید.
2. تغییر شین ها (پل ها):

• در اتصال ستاره (Y)، سه سر سیم پیچ ها (معمولاً V2, W2, U2) توسط یک شین (پُل) به هم وصل شده اند.
• برای اتصال مثلث (Delta)، باید شین ها را به صورت عمودی نصب کنید تا U1 به V2، V1 به W2 و W1 به U2 وصل شود.

مرحله سوم: اتصالات ورودی (تک فاز) به اینورتر

اینورتر تک فاز دارای دو ترمینال ورودی برق شبکه است که معمولاً با حروف R و S (یا L1 و L2) مشخص می شوند.

• اتصال فاز و نول: کابل فاز (L) از برق شبکه ۲۲۰ V را به ترمینال R یا L1 اینورتر وصل کنید. کابل نول (N) را به ترمینال S یا L2 وصل کنید.
• اتصال ارت: سیم اتصال زمین (ارت) را حتماً به ترمینال PE (Protection Earth) اینورتر وصل کنید.

مرحله چهارم: اتصالات خروجی به موتور (سه فاز)

اینورتر برق تک فاز ورودی را به برق سه فاز متغیر تبدیل می کند. ترمینال های خروجی اینورتر معمولاً با حروف U, V, W مشخص می شوند.

• سربندی موتور: سه سیم خروجی از ترمینال های U, V, W اینورتر را به سه ترمینال آزاد موتور (که در حالت مثلث قرار گرفته اند) وصل کنید.
• اتصال ارت موتور: سیم ارت موتور را نیز به ترمینال PE اینورتر یا شاسی موتور متصل کنید.

♦️ نکته: ترتیب اتصال U, V, W جهت چرخش موتور را تعیین می کند. اگر موتور در جهت نامطلوب چرخید، کافی است جای دو سیم خروجی (U و V یا V و W) را عوض کنید.

مرحله پنجم: تنظیم پارامترهای اصلی اینورتر

پس از اتصال، اینورتر را روشن کرده و باید پارامترهای اصلی را تنظیم کنید. این پارامترها معمولاً از طریق پنل نمایشگر (HMI) قابل دسترسی هستند (کدهای پارامترها در برندهای مختلف متفاوت است).

پارامتر	کد رایج (مثال)	تنظیمات اصلی	توضیح
فرکانس ماکزیمم	P.00.03	۵۰ Hz (استاندارد ایران)	فرکانس بالاترین سرعت موتور.
فرکانس پایه	P.00.04	۵۰ Hz	فرکانسی که موتور با آن توان کامل می دهد.
ولتاژ ماکزیمم	P.00.05	۲۲۰ V	ولتاژ خروجی نهایی اینورتر (باید برابر ولتاژ اتصال مثلث موتور باشد).
جریان نامی موتور	P.02.01	طبق پلاک موتور	برای فعال سازی حفاظت اضافه بار (Overload) حرارتی.
روش کنترل	P.00.01	V/F (کنترل اسکالر)	برای شروع کار، حالت V/F (بارهای گشتاور ثابت/متغیر) مناسب است.
منبع فرمان سرعت	P.00.06	۰ (از پنل) یا ۲ (از پتانسیومتر)	تعیین می کند سرعت توسط پنل اینورتر یا پتانسیومتر خارجی تنظیم شود.

مرحله ششم: راه اندازی نهایی و تست

1. تست اولیه: با پایین ترین فرکانس (مثلاً ۵ Hz)، دستور استارت را صادر کنید.
2. بررسی جهت: جهت چرخش موتور را بررسی کنید. اگر جهت صحیح نیست، در حالت خاموش جای دو سیم خروجی (U, V یا V, W) را عوض کنید.
3. افزایش تدریجی: فرکانس را به تدریج افزایش دهید و از کارکرد نرم و بدون لرزش موتور مطمئن شوید.
4. کالیبره کردن: در صورت نیاز، پارامترهای زمان شتاب دهی (Acceleration) و زمان ترمز (Deceleration) را تنظیم کنید تا موتور به نرمی شتاب گرفته و متوقف شود.

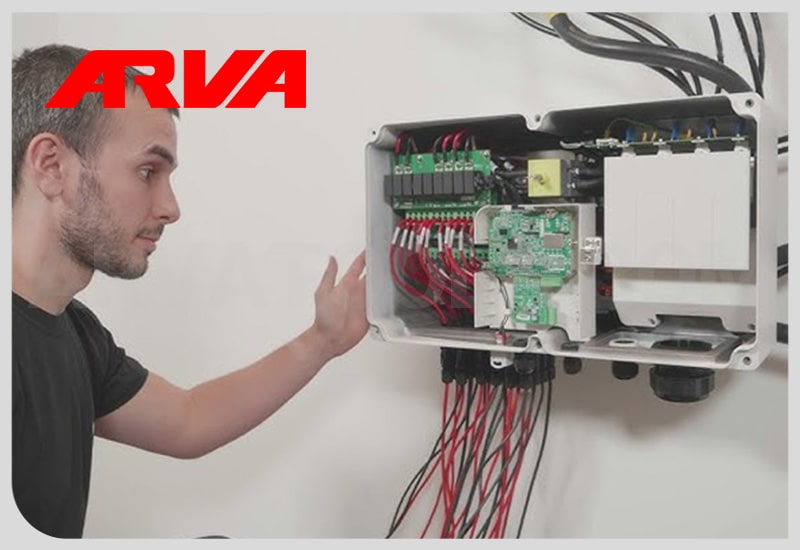

نگهداری و عیب یابی مشکلات رایج اینورتر تک فاز

نکاتی برای نگهداری و عیب یابی اینورترهای تک فاز (VFD) به منظور اطمینان از عملکرد طولانی مدت و ایمن آن ها در زیر ارائه شده است.

نگهداری پیشگیرانه

نگهداری منظم، کلید عمر طولانی اینورتر است. تمرکز نگهداری باید روی کنترل عوامل محیطی و حفظ اتصالات مناسب باشد.

کنترل محیطی

تمیزی و تهویه: اطمینان حاصل کنید که اینورتر در محیط تمیز و عاری از گرد و غبار فلزی یا رطوبت قرار دارد. گرد و غبار عایق حرارتی ایجاد کرده و باعث افزایش دمای قطعات داخلی می شود.

دما: دمای محیط اینورتر را در محدوده توصیه شده توسط سازنده (معمولاً کمتر از ۴۰^\circ C) نگه دارید. فن ها و کانال های تهویه باید به طور مرتب تمیز شوند.

بررسی اتصالات

بازرسی فصلی: حداقل هر ۶ ماه یک بار، تمام ترمینال های ورودی برق (R, S)، خروجی موتور (U, V, W)، و اتصالات کنترلی را از نظر شل بودن یا خوردگی بررسی و سفت کنید. لرزش موتور و دستگاه می تواند باعث شل شدن اتصالات شود.

سیم کشی: مطمئن شوید که کابل های ورودی، خروجی و کنترل از یکدیگر دور نگه داشته شده اند تا از تداخل نویز (EMI) جلوگیری شود.

بررسی قطعات مصرفی (Consumable Parts):

فن های خنک کننده: فن های داخلی اینورتر عمر محدودی دارند (معمولاً ۳ تا ۵ سال). در صورت کاهش سرعت یا افزایش نویز، باید تعویض شوند تا از گرم شدن بیش از حد ماژول های قدرت (IGBT) جلوگیری شود.

خازن های DC لینک: این خازن ها در اثر گرما و جریان ریپل، خشک می شوند. عمر مفید آن ها در بهترین شرایط حدود ۱۰ سال است و در صورت کاهش ظرفیت، باید توسط متخصص تعویض شوند.

بیشتر بخوانید: تکنولوژی IGBT چیست

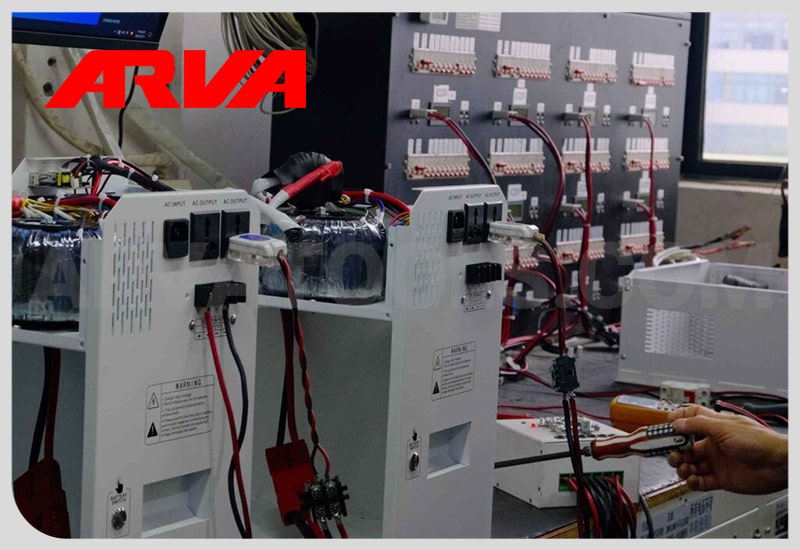

 عیب یابی مشکلات رایج و بررسی خطاهای اینورتر تک فاز

هنگامی که اینورتر کار نمی کند یا پیام خطا (Trip) می دهد، می توانید مراحل زیر را دنبال کنید. متداول ترین خطاها شامل اضافه جریان و ولتاژ بالا/پایین است.

جدول عیب یابی متداول:

خطای اینورتر	کد خطا (مثال)	دلایل احتمالی	راه حل های سریع
اضافه جریان (Over Current)	OC	۱. زمان شتاب دهی (ACC) بسیار کوتاه است. ۲. بار موتور قفل شده است. ۳. اتصال کوتاه در کابل یا موتور.	۱. زمان ACC را طولانی تر کنید. ۲. بار موتور و اتصالات را بررسی کنید. ۳. موتور را از اینورتر جدا کرده و با اهم متر عیب یابی کنید.
اضافه بار (Over Load)	OL	۱. موتور سنگین تر از توان نامی اینورتر است. ۲. تنظیم جریان نامی موتور (P.02.01) نادرست است. ۳. وجود مشکل مکانیکی در بار (مثلاً یاتاقان قفل شده).	۱. جریان نامی موتور را درست تنظیم کنید. ۲. بار موتور را کاهش دهید یا از اینورتر با توان بالاتر استفاده کنید. ۳. اتصالات و مکانیک موتور را بررسی کنید.
اضافه ولتاژ (Over Voltage)	OV	۱. زمان ترمز (DEC) بسیار کوتاه است (مخصوصاً در بارهای با اینرسی بالا). ۲. استفاده از اینورتر در یک منبع برق با ولتاژ بالا.	۱. زمان DEC را افزایش دهید. ۲. در بارهای با اینرسی بالا، مقاومت ترمز (Brake Resistor) نصب کنید. ۳. ولتاژ ورودی را بررسی کنید.
ولتاژ پایین (Low Voltage)	LV	۱. ولتاژ ورودی برق شبکه بسیار پایین است. ۲. سوختن یک فاز ورودی (اگر سه فاز باشد).	۱. ولتاژ منبع را چک کنید. ۲. اگر از ژنراتور استفاده می کنید، آن را تنظیم کنید.
خطای حرارتی (Over Heat)	OH	۱. فن های خنک کننده مسدود یا خراب هستند. ۲. دمای محیط بالا است. ۳. فیلترهای هوا کثیف هستند.	۱. فن ها و مجاری تهویه را تمیز یا تعویض کنید. ۲. دمای محیط را کاهش دهید.

نکات تکمیلی برای عیب یابی تخصصی

بررسی ورودی DC لینک: با استفاده از مولتی متر، ولتاژ DC لینک اینورتر را اندازه گیری کنید (در حالت روشن). در اینورترهای ۲۲۰ V، این ولتاژ باید حدود ۳۱۰ V DC باشد. افت یا افزایش شدید این ولتاژ نشان دهنده مشکل در مدار یکسو کننده (Rectifier) یا خازن ها است.

بررسی تعادل خروجی: در حالت کار اینورتر، با مولتی متر یا کلمپ آمپرمتر، جریان خروجی به هر سه فاز (U, V, W) را اندازه گیری کنید. عدم تعادل زیاد در جریان های سه فاز می تواند ناشی از مشکل در موتور یا ماژول های قدرت (IGBT) اینورتر باشد.

بازگرداندن به تنظیمات کارخانه: در صورت بروز خطاهای نامشخص و پیچیده، به عنوان آخرین راه حل، پارامترهای اینورتر را به تنظیمات کارخانه برگردانید و مجدداً تنظیمات اولیه (مانند V_{max} و F_{max}) را وارد کنید.

کلام آروا

دانستیم اینورتر تک فاز چیست و برای تأمین برق پایدار و ایمن در مصارف خانگی و صنعتی سبک ضروری است.

از ویژگی های کلیدی آن می توان به کیفیت موج خروجی، راندمان بالا، حفاظت های داخلی، طراحی فشرده و قابلیت کنترل آسان اشاره کرد. استفاده صحیح از اینورتر تک فاز باعث می شود تجهیزات شما با راندمان بالا، طول عمر بیشتر و امنیت کامل کار کنند.

به عنوان کسی که می خواهد بهترین انتخاب را داشته باشد، توجه به نوع موج خروجی، توان و ظرفیت بار، حفاظت ها، کیفیت قطعات و طراحی نصب از اهمیت ویژه ای برخوردار است.

حالا نوبت شماست!

اگر سوالی دارید، تجربه ای از کار با اینورتر تک فاز داشته اید یا نکته ای برای به اشتراک گذاشتن دارید، حتما در بخش کامنت ها بنویسید. تجربیات و پرسش های شما می توانند به دیگران کمک کنند تا انتخاب بهتری داشته باشند.

---

سوالات متداول اینورتر تک فاز چیست

۱- آیا می توان اینورتر تک فاز را جایگزین سه فاز کرد؟

خیر، تک فاز برای بارهای کم و سه فاز برای بارهای صنعتی مناسب است.

۲- تفاوت درایو تک فاز و اینورتر تک فاز چیست؟

درایو کنترل سرعت موتور است، اینورتر تبدیل ولتاژ و فرکانس برق.

۳- می توان از اینورتر تک فاز برای موتور سه فاز استفاده کرد؟

بله، اما توان محدود و برای بارهای سنگین مناسب نیست.

۴- آیا اینورتر تک فاز برای سیستم خورشیدی مناسب است؟

بله، برای سیستم های خانگی کوچک مناسب است.

۵- تفاوت مصرف انرژی اینورتر تک فاز و سه فاز چیست؟

سه فاز کارایی بالاتر و مناسب بارهای بزرگ است، تک فاز مناسب بار کوچک است.
