دستگاه CNC چیست؟ انواع، نحوه کار، کاربرد، اجزا و راهنمای خرید دستگاه سی ان سی

دستگاه CNC یکی از فناوری های مهم در تولید دقیق و خودکار قطعات است که با دریافت دستورهای دیجیتال، حرکت ابزار یا قطعه کار را کنترل می کند. افرادی که تا حدودی می دانند دستگاه CNC چیست، اطلاع دارند که این دستگاه جایگزین روش های کاملا دستی در بسیاری از فرایندهای ماشین کاری شده و امکان تولید قطعات پیچیده با دقت و تکرارپذیری بالا را فراهم کرده است.

برخلاف تصور رایج، دستگاه سی ان سی فقط یک دستگاه برش نیست؛ بلکه یک سیستم کنترل برای ماشین های مختلف است که در فرزکاری، تراشکاری، حکاکی، برش و ساخت قطعات از مواد مختلف استفاده می شود. نوع دستگاه CNC بر اساس روش ماشین کاری، جنس قطعه و میزان پیچیدگی حرکت انتخاب می شود.

در جدول زیر رایج ترین انواع دستگاه CNC و کاربرد هرکدام را مشاهده می کنید:

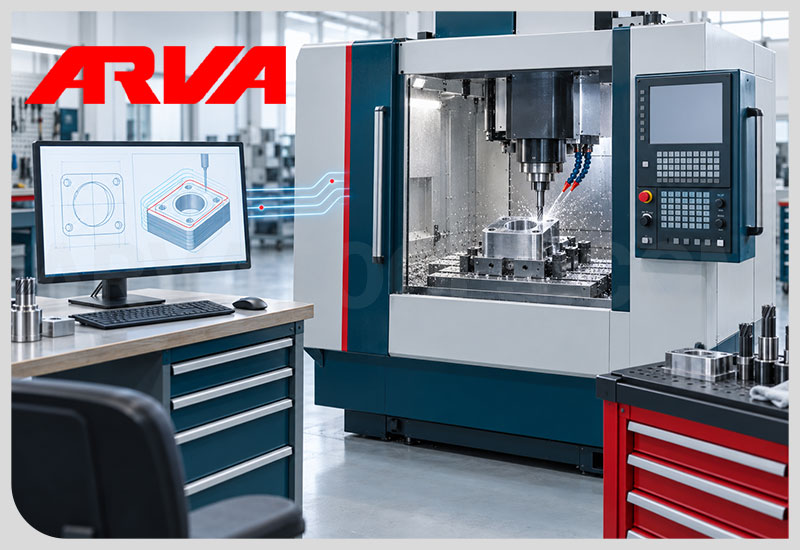

دستگاه CNC چیست؟

دستگاه CNC چیست؟ دستگاه CNC یک ماشین کنترل شونده با کامپیوتر است که برای اجرای عملیات ماشین کاری یا برش، فرمان های دیجیتال را به حرکت و عملکرد مکانیکی تبدیل می کند. در این فناوری، مسیر حرکت ابزار و نحوه انجام عملیات از قبل در قالب دستورهای عددی مشخص می شود و دستگاه بر اساس همان دستورها عمل می کند.

CNC در واقع نام یک فناوری کنترل است، نه نام یک ماشین خاص. به همین دلیل ماشین هایی مانند فرز، تراش و برخی دستگاه های برش می توانند به سیستم CNC مجهز شوند. بنابراین وقتی از دستگاه CNC صحبت می کنیم، منظور ماشینی است که از فناوری کنترل عددی توسط کامپیوتر برای اجرای دقیق فرمان های از پیش تعیین شده استفاده می کند.

تفاوت اصلی CNC با ماشین کاری دستی در شیوه کنترل حرکت است. در دستگاه های CNC، اطلاعات مورد نیاز برای حرکت و اجرای عملیات به صورت دیجیتال تعریف می شود و ماشین می تواند بر اساس این فرمان ها، عملیات را با دقت و تکرارپذیری بیشتری انجام دهد.

♦️ نکته: CNC را با نام یک دستگاه مشخص اشتباه نگیرید. CNC یک سیستم کنترل است و نوع دستگاه، عملیاتی که انجام می دهد و جنس قطعه قابل ماشین کاری را مشخص نمی کند.

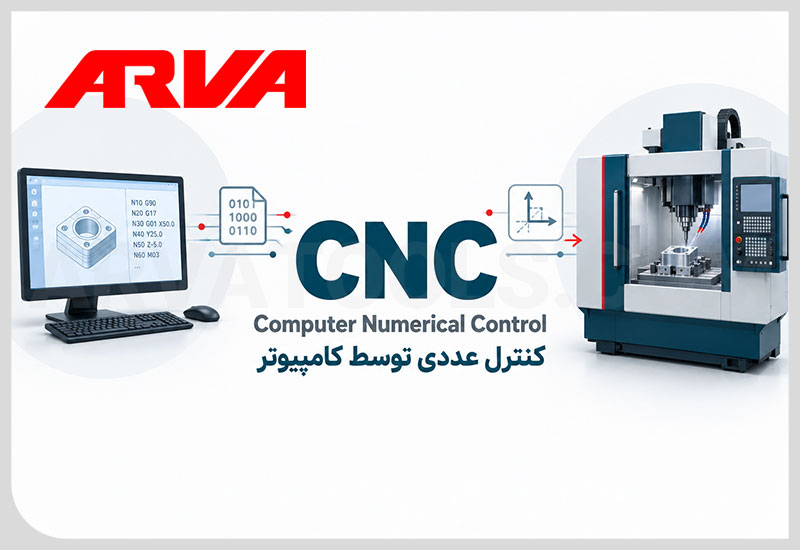

CNC مخفف چیست؟

CNC مخفف عبارت Computer Numerical Control به معنی کنترل عددی توسط کامپیوتر است. واژه Numerical به استفاده از داده ها و دستورهای عددی برای تعیین حرکت و عملکرد ماشین اشاره دارد و Computer نیز نشان می دهد که این فرمان ها توسط یک سیستم کامپیوتری مدیریت می شوند.

بنابراین وقتی می پرسیم سی ان سی چیست یا CNC یعنی چی، منظور فناوری ای است که با استفاده از دستورهای عددی و کنترل کامپیوتری، حرکت و عملکرد ماشین را مدیریت می کند.

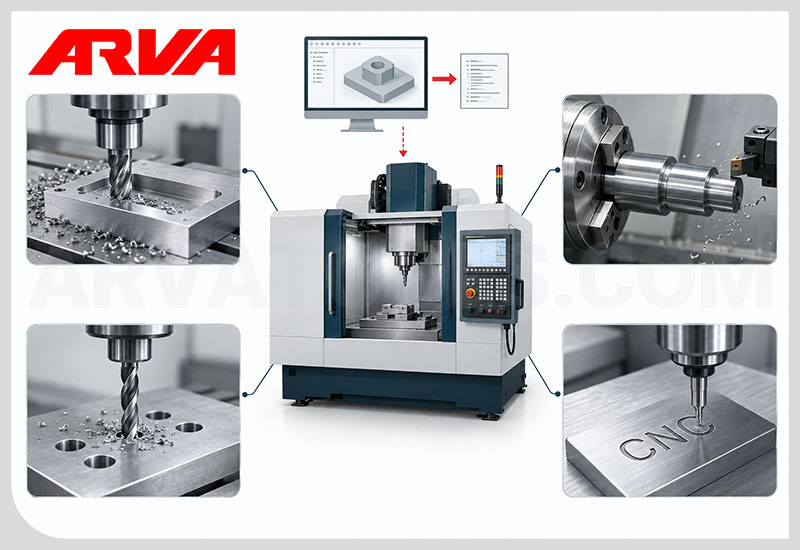

دستگاه CNC چه کاری انجام می دهد؟

وظیفه اصلی دستگاه CNC این است که برنامه دیجیتال را به حرکت مکانیکی و عملیات قابل اجرا روی قطعه تبدیل کند. به این ترتیب، ماشین می تواند مسیر و فرمان های تعیین شده را دنبال کند و عملیات مورد نظر را با دقت مشخص انجام دهد.

بسته به نوع ماشین، این عملیات می تواند شامل برش، تراش، سوراخ کاری، حکاکی و ماشین کاری باشد. در نتیجه، پاسخ به سؤال «کار دستگاه CNC چیست؟» این است که دستگاه با دریافت فرمان های عددی، حرکت کنترل شده ایجاد می کند تا شکل یا ویژگی مورد نظر روی قطعه ایجاد شود.

برای مثال، اگر در یک برنامه دیجیتال مسیر مشخصی برای ایجاد یک شیار روی قطعه تعریف شده باشد، دستگاه CNC بر اساس همان فرمان، حرکت لازم را انجام می دهد و عملیات را اجرا می کند.

دستگاه CNC چگونه کار می کند؟

نحوه کار دستگاه CNC بر پایه تبدیل یک طرح یا دستور دیجیتال به حرکت دقیق و کنترل شده ماشین است. در این فرایند، اطلاعات مربوط به شکل و ابعاد قطعه ابتدا به دستگاه منتقل می شود، سپس این اطلاعات به فرمان های قابل اجرا تبدیل می شوند. دستگاه بر اساس این فرمان ها مسیر حرکت را تعیین می کند و عملیات مورد نظر را روی قطعه انجام می دهد.

به زبان ساده، کار دستگاه CNC از یک فایل یا برنامه دیجیتال شروع می شود و به تولید یک قطعه واقعی می رسد. در طول این فرایند، حرکت محورها باید مطابق مسیر تعیین شده انجام شود تا ابزار در موقعیت درست قرار بگیرد و عملیات با دقت مورد نظر اجرا شود.

فرایند کلی کار را می توان در پنج مرحله اصلی خلاصه کرد:

1. ورودی طراحی: اطلاعات هندسی و ابعادی قطعه از یک طرح دیجیتال دریافت می شود.
2. تولید برنامه: اطلاعات طراحی به مجموعه ای از فرمان های قابل فهم برای دستگاه تبدیل می شود.
3. حرکت محورها: دستگاه بر اساس فرمان های برنامه، حرکت لازم را در مسیر تعیین شده ایجاد می کند.
4. اجرای عملیات: ابزار طبق مسیر و شرایط تعیین شده روی قطعه عملیات مورد نظر را انجام می دهد.
5. کنترل نتیجه: قطعه تولید شده از نظر ابعاد، شکل و کیفیت بررسی می شود تا مشخص شود نتیجه با طرح اولیه مطابقت دارد.

♦️ نکته: دقت CNC فقط به خود دستگاه وابسته نیست. اگر فایل طراحی، برنامه یا تنظیمات اولیه اشتباه باشد، دستگاه می تواند همان خطا را با دقت و تکرارپذیری بالا روی قطعه اجرا کند.

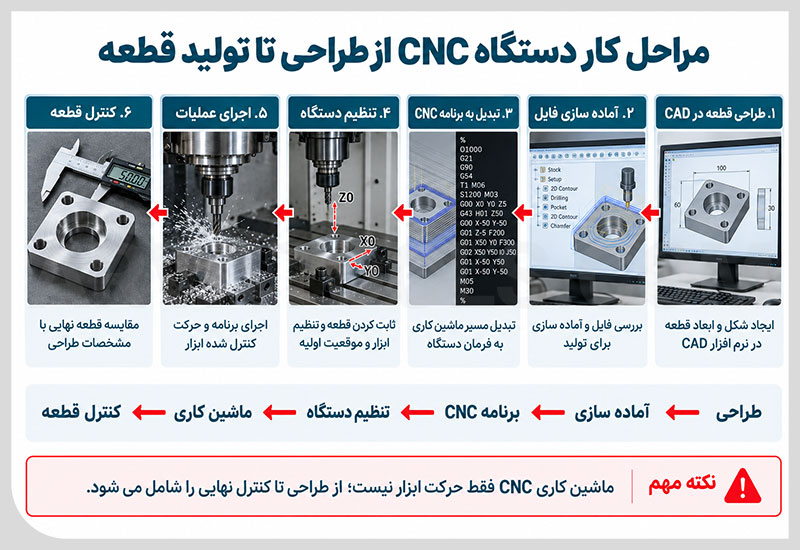

مراحل کار دستگاه CNC از طراحی تا تولید قطعه

برای درک بهتر نحوه کار دستگاه CNC، می توان مسیر تولید یک قطعه را از زمان طراحی تا کنترل نهایی دنبال کرد. این مسیر معمولا با طراحی قطعه در نرم افزار CAD شروع می شود و پس از آماده سازی فایل، تولید برنامه و تنظیم ماشین، به اجرای عملیات و بررسی قطعه می رسد.

1. طراحی قطعه در CAD: شکل، ابعاد، سوراخ ها، شیارها و سایر ویژگی های قطعه در نرم افزار طراحی به صورت دیجیتال ایجاد می شود.
2. آماده سازی فایل: فایل طراحی از نظر ابعاد، مسیرهای مورد نیاز و تناسب آن با عملیات ماشین کاری بررسی و برای مرحله تولید آماده می شود.
3. تبدیل طراحی به برنامه CNC: اطلاعات هندسی و مسیرهای ماشین کاری به دستورهایی تبدیل می شوند که دستگاه بتواند آنها را اجرا کند. این کار معمولا با کمک نرم افزار CAM انجام می شود.
4. تنظیم دستگاه: قطعه روی میز کار ثابت می شود و موقعیت اولیه، ابزار و سایر تنظیمات لازم متناسب با برنامه مشخص می شوند.
5. اجرای عملیات: دستگاه برنامه را اجرا می کند و حرکت های تعیین شده را برای ایجاد شکل مورد نظر روی قطعه انجام می دهد.
6. کنترل قطعه: قطعه نهایی از نظر ابعاد و شکل با مشخصات طراحی مقایسه می شود تا خطاهای احتمالی مشخص شوند.

در نتیجه، ماشین کاری CNC فقط به مرحله حرکت ابزار محدود نیست؛ بلکه زنجیره ای از طراحی، آماده سازی اطلاعات، تولید برنامه، تنظیم ماشین، اجرای عملیات و کنترل قطعه را شامل می شود.

برنامه نویسی CNC چگونه انجام می شود؟

برنامه نویسی CNC یعنی تعریف دستورهایی که مشخص می کنند ماشین چه حرکتی داشته باشد و عملیات چگونه اجرا شود. این دستورها می توانند به صورت دستی نوشته شوند یا با استفاده از نرم افزارهای طراحی و ساخت مانند CAD و CAM تولید شوند.

یکی از مهم ترین زبان های مورد استفاده در این برنامه ها G-code است. کدهای G عمدتا برای تعیین حرکت ها و مسیرهای ماشین استفاده می شوند. در کنار آنها، M-code برای کنترل برخی عملکردهای جانبی دستگاه به کار می رود.

در روش دستی، برنامه نویس می تواند دستورهای مورد نیاز را مستقیما وارد کند. در پروژه های پیچیده تر، نرم افزار CAM مسیر حرکت ابزار را بر اساس مدل قطعه و عملیات مورد نظر ایجاد کرده و خروجی مناسب برای CNC تولید می کند.

بنابراین برنامه نویسی CNC از یک دستور ساده برای حرکت یک محور تا مجموعه ای از فرمان های مرتبط با مسیر، سرعت و عملکرد ماشین را در بر می گیرد؛ اما هدف اصلی آن همیشه یکسان است: تبدیل اطلاعات مورد نیاز برای ساخت قطعه به دستورهای قابل اجرا توسط دستگاه CNC.

در این رابطه نکته قابل توجهی را از سایت معتبر گودوین یونورستی نقل قول می کنیم:

دستگاه های CNC دارای یک ریزپردازنده هستند که درون واحد کنترل دستگاه (MCU) قرار دارد. برای هر کاری که دستگاه باید انجام دهد، مانند برش قطعات فلزی، واحد کنترل دستگاه کدی اختصاصی دریافت می کند که دقیقا به دستگاه می گوید چه کاری انجام دهد. این کد با استفاده از نقشه های فنی یا طراحی به کمک کامپیوتر (CAD) ایجاد می شود و سپس برای شروع عملیات روی دستگاه بارگذاری می شود.

کد G حرکت و عملکرد دستگاه را کنترل می کند و کد M برای کنترل عملکردهای کمکی دستگاه و عملیات جانبی به کار می رود. این کدها می توانند به صورت دستی نوشته شوند یا توسط نرم افزارهای طراحی و ساخت به کمک کامپیوتر (CAD و CAM) تولید شوند.

♦️ نکته: در کار با CNC، کدهای G و M را نباید یکسان در نظر گرفت؛ G-code بیشتر مسئول حرکت و مسیر ابزار است، در حالی که M-code عملکردهای کمکی مانند روشن و خاموش شدن اسپیندل یا سیستم خنک کاری را کنترل می کند.

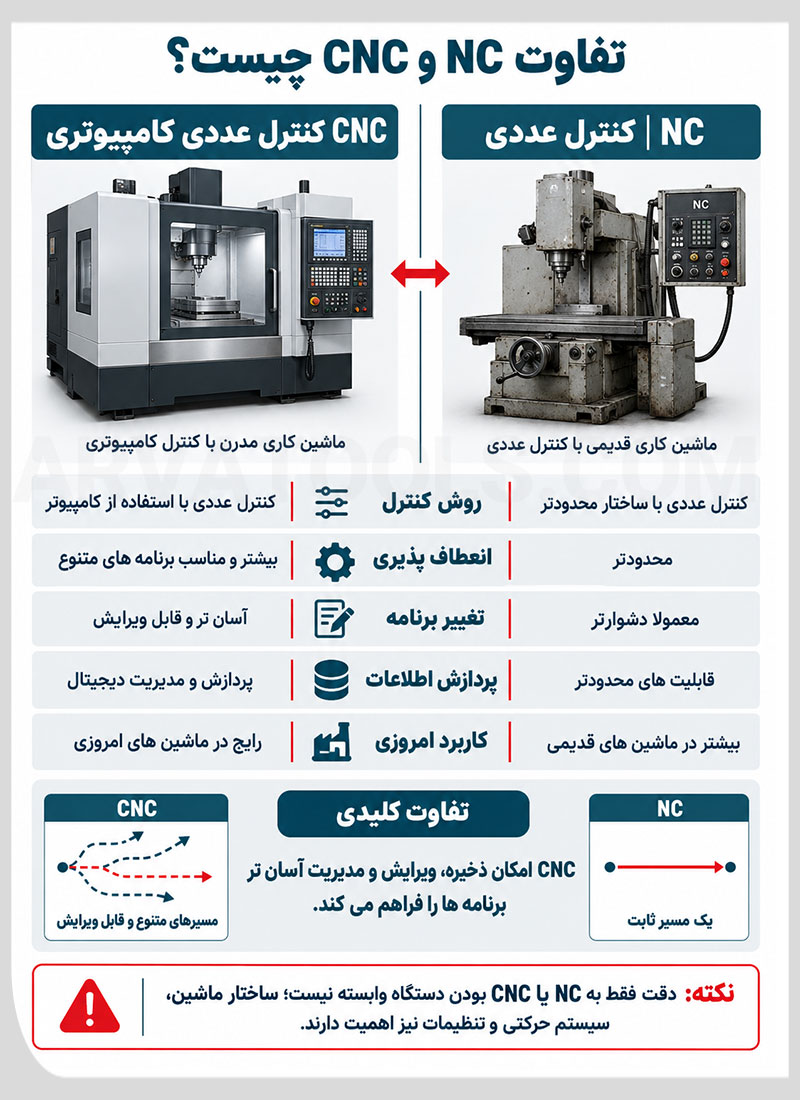

تفاوت NC و CNC چیست؟

تفاوت NC و CNC به شیوه کنترل ماشین و میزان انعطاف پذیری آن ها برمی گردد. NC یا Numerical Control نسل قدیمی تر کنترل عددی ماشین ها است، در حالی که CNC یا Computer Numerical Control از یک سیستم کامپیوتری برای دریافت، پردازش و اجرای برنامه های کنترلی استفاده می کند.

در سیستم NC، فرمان های ماشین بر اساس اطلاعات عددی از پیش تعیین شده اجرا می شوند و تغییر یا اصلاح برنامه معمولا انعطاف کمتری دارد. اما در دستگاه CNC، کامپیوتر امکان مدیریت و ویرایش آسان تر برنامه ها را فراهم می کند. به همین دلیل، وقتی درباره سی ان سی صحبت می کنیم، یکی از تفاوت های مهم آن با NC، قابلیت بیشتر در کنترل و تغییر فرایند ماشین کاری است.

نقش کامپیوتر باعث شده است دستگاه های CNC در برابر تغییرات طراحی و برنامه ریزی انعطاف بیشتری داشته باشند. اپراتور می تواند برنامه را اصلاح کند، اطلاعات جدید وارد کند و عملیات مختلف را با تغییر دستورها مدیریت کند. این ویژگی در تولید قطعات متنوع و تکراری اهمیت زیادی دارد.

از نظر دقت نیز نمی توان گفت هر دستگاه CNC صرفا به دلیل CNC بودن، همیشه از هر ماشین NC دقیق تر است. دقت نهایی به عواملی مانند ساختار ماشین، کیفیت سیستم حرکتی، تنظیمات و شرایط کار بستگی دارد. با این حال، کنترل کامپیوتری در CNC امکان مدیریت دقیق تر و پایدارتر فرایند را فراهم می کند.

♦️ نکته: تفاوت اصلی NC و CNC را فقط در «وجود کامپیوتر» خلاصه نکنید؛ قابلیت ذخیره، ویرایش و مدیریت برنامه ها و انعطاف بیشتر در کنترل ماشین، از مهم ترین مزیت های CNC نسبت به سیستم های NC هستند.

اجزای دستگاه CNC چیست؟

اجزای دستگاه CNC مجموعه ای از بخش های الکترونیکی و مکانیکی هستند که در کنار یکدیگر، امکان کنترل و حرکت دقیق ماشین را فراهم می کنند. از کنترلر که فرمان های دیجیتال را مدیریت می کند تا موتور، اسپیندل، سیستم حرکتی و میز کار، هر بخش وظیفه مشخصی در عملکرد دستگاه دارد.

شناخت اجزای دستگاه سی ان سی به درک بهتر عملکرد ماشین و تشخیص اهمیت هر بخش کمک می کند. البته ساختار دقیق دستگاه با توجه به نوع ماشین و طراحی آن می تواند متفاوت باشد.

کنترلر CNC

کنترلر CNC بخش فرمان دهنده دستگاه است و ارتباط میان برنامه دیجیتال، کاربر و سیستم های حرکتی ماشین را برقرار می کند. کنترلر اطلاعات برنامه را دریافت و پردازش می کند و سپس فرمان های لازم را برای اجرای حرکت ها و عملیات به بخش های مربوط ارسال می کند.

رابط کاربری کنترلر نیز به اپراتور اجازه می دهد اطلاعات ماشین و برنامه را مشاهده کند و وضعیت اجرای عملیات را زیر نظر داشته باشد. به همین دلیل، کنترلر را می توان مرکز فرمان دهی سی ان سی دانست.

♦️ نکته: هنگام بررسی یک دستگاه CNC فقط به ظاهر صفحه کنترل توجه نکنید. امکانات کنترلر و سازگاری آن با فرایند مورد نظر، در نحوه مدیریت و اجرای برنامه ها اهمیت زیادی دارد.

موتور و سیستم حرکتی CNC

موتورهای سیستم حرکتی، انرژی الکتریکی را به حرکت مکانیکی تبدیل می کنند تا بخش های متحرک دستگاه بتوانند طبق فرمان کنترلر جابه جا شوند. در دستگاه های CNC معمولا از سروو موتور (Servo Motor) یا استپر موتور (Stepper Motor) استفاده می شود.

سروو موتور با استفاده از سیستم بازخورد می تواند موقعیت و حرکت را با دقت بالایی کنترل کند. استپر موتور نیز حرکت را به صورت گام های مشخص ایجاد می کند و در برخی ماشین ها به دلیل ساختار ساده تر مورد استفاده قرار می گیرد. انتقال این حرکت از موتور به بخش های مکانیکی، امکان جابه جایی کنترل شده قسمت های مختلف ماشین را فراهم می کند.

اسپیندل CNC

اسپیندل CNC بخش چرخان دستگاه است که وظیفه اصلی آن ایجاد حرکت دورانی مورد نیاز برای ابزار یا در برخی ماشین ها برای قطعه است. سرعت دوران اسپیندل متناسب با نوع عملیات و شرایط ماشین کاری تنظیم می شود.

سرعت و پایداری چرخش اسپیندل می تواند روی کیفیت سطح، دقت عملیات و عملکرد ابزار تاثیر بگذارد. اگر سرعت دوران با نوع ابزار، جنس قطعه و عملیات انجام شده تناسب نداشته باشد، احتمال ایجاد لرزش، کاهش کیفیت سطح یا فرسایش سریع تر ابزار افزایش پیدا می کند.

♦️ نکته: بالا بردن سرعت اسپیندل همیشه به معنی بهتر شدن نتیجه نیست. سرعت دوران باید با نوع ابزار و شرایط ماشین کاری هماهنگ باشد؛ در غیر این صورت ممکن است کیفیت سطح کاهش پیدا کند یا ابزار زودتر آسیب ببیند.

ریل و واگن و سیستم حرکتی دستگاه CNC

ریل و واگن بخشی از سیستم حرکت خطی دستگاه هستند و وظیفه دارند جابه جایی قسمت های متحرک را با کمترین اصطکاک و لقی ممکن هدایت کنند. در بسیاری از ماشین های CNC از ریل و واگن خطی (Linear Guide) برای ایجاد حرکت روان و دقیق استفاده می شود.

بال اسکرو (Ball Screw) نیز یکی از اجزای مهم سیستم انتقال حرکت است که حرکت دورانی موتور را به حرکت خطی تبدیل می کند. دقت ساخت ریل، واگن و بال اسکرو و میزان لقی آنها مستقیما بر دقت حرکت مکانیکی دستگاه اثر می گذارد.

وجود لقی بیش از حد در این مجموعه می تواند باعث ایجاد خطا در موقعیت حرکت و کاهش دقت ماشین کاری شود. به همین دلیل، کیفیت و وضعیت سیستم حرکتی در عملکرد دقیق دستگاه CNC اهمیت زیادی دارد.

♦️ نکته: اگر در حرکت قسمت های متحرک دستگاه صدای غیرعادی، گیر کردن یا حرکت ناپیوسته دیده می شود، فقط موتور را بررسی نکنید؛ ریل، واگن و بال اسکرو هم باید از نظر آلودگی، روانکاری و لقی بررسی شوند.

شاسی، میز کار و فیکسچر CNC

شاسی دستگاه CNC ساختار اصلی ماشین را تشکیل می دهد و باید استحکام کافی برای تحمل نیروها و لرزش های ایجاد شده هنگام کار داشته باشد. هرچه ساختار ماشین پایدارتر باشد، کنترل لرزش و حفظ موقعیت قطعه در هنگام عملیات آسان تر خواهد بود.

میز کار محل قرارگیری قطعه یا تجهیزات نگهدارنده است و فیکسچر (Fixture) برای ثابت نگه داشتن قطعه در موقعیت مشخص استفاده می شود. تثبیت صحیح قطعه اهمیت زیادی دارد، زیرا جابه جایی آن در زمان اجرای عملیات می تواند موقعیت ایجاد شده روی قطعه را تغییر دهد.

در نتیجه، شاسی، میز و فیکسچر سه بخش مهم برای ایجاد یک پایه پایدار در دستگاه هستند و نقش آنها فقط نگهداری فیزیکی قطعه نیست؛ بلکه پایداری مجموعه در زمان اجرای عملیات نیز به آنها وابسته است.

♦️ نکته: قبل از شروع کار، مطمئن شوید قطعه کاملا روی میز ثابت شده است و فیکسچر با مسیر حرکت ابزار تداخل ندارد. یک قطعه که به خوبی مهار نشده باشد می تواند باعث خطای ماشین کاری یا آسیب به ابزار شود.

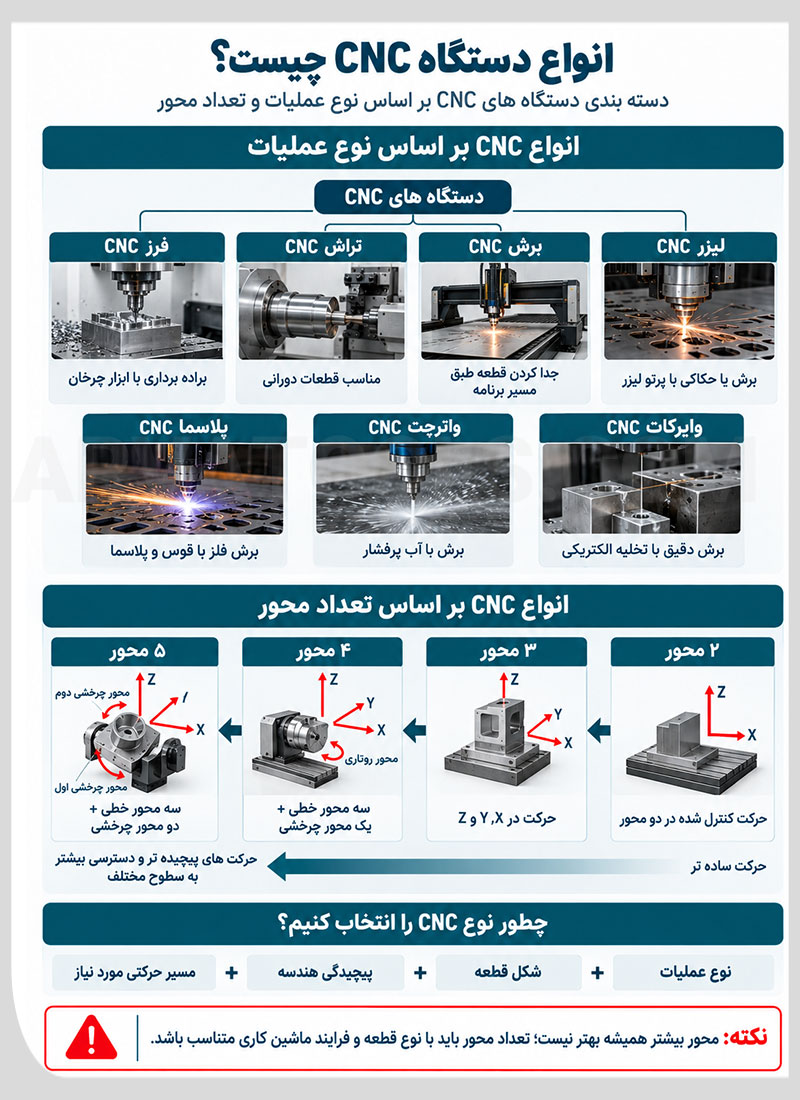

انواع دستگاه CNC چیست؟

انواع دستگاه CNC بر اساس نوع عملیاتی که انجام می دهند، ساختار و کاربرد متفاوتی دارند. بعضی از این ماشین ها برای برداشتن ماده از روی قطعه و ایجاد شکل مشخص استفاده می شوند و برخی دیگر برای برش مستقیم طراحی شده اند. بنابراین منظور از انواع سی ان سی فقط شکل ظاهری دستگاه نیست؛ نوع عملیات و شیوه انجام کار نیز معیار مهمی برای دسته بندی آنها است.

از رایج ترین ماشین های CNC می توان به فرز CNC، تراش CNC، دستگاه برش CNC، لیزر CNC، پلاسما CNC، واترجت CNC و وایرکات CNC اشاره کرد.

دستگاه فرز CNC چیست؟

دستگاه فرز CNC ماشینی است که با استفاده از ابزار برشی چرخان، بخش هایی از قطعه را برمی دارد و شکل یا سطح مورد نظر را ایجاد می کند. در این ماشین، ابزار فرز با چرخش خود عملیات براده برداری را انجام می دهد و مسیر حرکت آن به صورت کنترل شده تعیین می شود.

از فرز CNC برای عملیاتی مانند ایجاد شیار، سوراخ، سطح صاف، پله و فرم های مختلف روی قطعات استفاده می شود. این ماشین در فرزکاری CNC و تولید قطعات دقیق، ساخت قالب و ایجاد هندسه های پیچیده کاربرد زیادی دارد.

♦️ نکته: در فرزکاری CNC، انتخاب ابزار مناسب به اندازه مسیر حرکت اهمیت دارد. ابزار نامناسب می تواند باعث لرزش، ایجاد سطح نامطلوب یا افزایش فشار روی ماشین شود.

دستگاه تراش CNC چیست؟

دستگاه تراش CNC ماشینی است که برای ماشین کاری قطعاتی استفاده می شود که شکل اصلی آنها حول یک محور دوران ایجاد می شود. در این دستگاه، قطعه کار می چرخد و ابزار برشی با حرکت کنترل شده، بخش های مورد نظر را از سطح قطعه حذف می کند.

تراش CNC برای عملیاتی مانند تراشکاری سطح بیرونی و داخلی، پیشانی تراشی، ایجاد شیار، رزوه زنی و تولید قطعات استوانه ای کاربرد دارد. قطعاتی مانند شفت، محور، بوش و قطعات مکانیکی دوار معمولا با این نوع دستگاه تولید می شوند.

تفاوت اصلی تراش CNC و فرز CNC در نحوه انجام عملیات است. در تراش CNC معمولا قطعه می چرخد و ابزار حرکت می کند، اما در فرز CNC ابزار برشی می چرخد و عملیات براده برداری را روی قطعه انجام می دهد. به همین دلیل، تراش CNC برای قطعاتی با هندسه دورانی مناسب تر است، در حالی که فرز CNC برای ایجاد سطوح، شیارها و فرم های پیچیده کاربرد بیشتری دارد.

♦️ نکته: اگر بیشتر قطعات شما شکل استوانه ای، محوری یا دورانی دارند، تراش CNC انتخاب مناسب تری است؛ اما برای قطعاتی با سطوح چندجهته و هندسه پیچیده، معمولا فرز CNC گزینه کاربردی تری خواهد بود.

دستگاه برش CNC چیست؟

دستگاه برش CNC ماشینی است که مسیر برش را به صورت کنترل شده دنبال می کند تا قطعه با شکل و ابعاد مشخص جدا شود. در این روش، سیستم کنترل دستگاه مسیر مورد نظر را از روی برنامه دریافت می کند و ابزار یا منبع برش را در همان مسیر هدایت می کند.

تفاوت اصلی برش CNC با ماشین کاری معمولی در هدف عملیات است. در ماشین کاری، ماده به تدریج از قطعه برداشته می شود تا فرم یا ویژگی مشخصی ایجاد شود، اما در برش CNC هدف اصلی جدا کردن بخش مورد نظر از ورق یا قطعه بر اساس مسیر تعیین شده است. لیزر، پلاسما، واترجت و برخی روش های دیگر می توانند در ساختار دستگاه های برش CNC به کار گرفته شوند.

دستگاه لیزر CNC چیست؟

دستگاه لیزر CNC از یک پرتو لیزر متمرکز برای برش یا ایجاد اثر روی سطح قطعه استفاده می کند. در این روش، ابزار برشی به صورت فیزیکی با قطعه تماس ندارد و انرژی پرتو در محل مشخصی متمرکز می شود.

مسیر حرکت پرتو توسط سیستم CNC کنترل می شود و دستگاه می تواند بر اساس طرح دیجیتال، خطوط و اشکال مورد نظر را با دقت بالا اجرا کند. برش لیزر CNC در تولید قطعات، برش ورق و برخی عملیات حکاکی کاربرد دارد.

دستگاه پلاسما CNC چیست؟

دستگاه پلاسما CNC از قوس الکتریکی و جریان گاز برای ایجاد پلاسما با دمای بالا استفاده می کند. حرارت ایجاد شده، ماده را در مسیر تعیین شده ذوب می کند و جریان گاز مواد مذاب را از محل برش خارج می کند.

این فناوری برای برش CNC فلزات و به ویژه برش ورق های فلزی کاربرد دارد. حرکت مشعل پلاسما توسط سیستم CNC کنترل می شود تا مسیر برش مطابق طرح دیجیتال اجرا شود.

دستگاه واترجت CNC چیست؟

دستگاه واترجت CNC برای برش قطعات با استفاده از جریان آب بسیار پرفشار به کار می رود. در بسیاری از کاربردها، ذرات ساینده نیز به جریان آب اضافه می شوند تا توانایی برش مواد سخت افزایش پیدا کند.

مسیر حرکت نازل توسط سیستم CNC کنترل می شود و برش می تواند بدون ایجاد حرارت قابل توجه در ناحیه برش انجام شود. به همین دلیل، واترجت برای موادی که ممکن است در اثر حرارت تغییر کنند نیز کاربرد دارد.

دستگاه وایرکات CNC چیست؟

دستگاه وایرکات CNC نوعی ماشین برش دقیق است که از یک سیم نازک و فرایند تخلیه الکتریکی برای برش ماده استفاده می کند. سیم به صورت مستقیم با قطعه تماس برشی ندارد و تخلیه های الکتریکی کنترل شده، ماده را در مسیر مشخص جدا می کنند.

وایرکات CNC یا Wire EDM بیشتر برای ایجاد برش های دقیق و فرم های پیچیده در قطعات رسانای الکتریکی استفاده می شود. دقت بالای این روش باعث شده است در قالب سازی و تولید قطعات دقیق مورد توجه قرار بگیرد.

♦️ نکته: «CNC» به تنهایی نوع عملیات را مشخص نمی کند. برای انتخاب ماشین مناسب، ابتدا باید مشخص شود هدف شما فرزکاری، تراشکاری یا برش است؛ سپس روش مناسب بر اساس شکل قطعه و فرایند مورد نیاز انتخاب می شود.

بیشتر بخوانید: تفاوت برش لیزر، برش پلاسما و هوابرش

انواع دستگاه CNC بر اساس تعداد محور چیست؟

یکی از روش های دسته بندی دستگاه CNC، تعداد محورهای حرکتی آن است. محور به مسیری گفته می شود که دستگاه می تواند در آن حرکت کنترل شده داشته باشد. هرچه تعداد محورهای دستگاه بیشتر شود، امکان حرکت ابزار یا قطعه در جهت های مختلف افزایش پیدا می کند و انجام ماشین کاری با زوایای پیچیده و چندجهته ساده تر می شود.

تعداد محور به تنهایی نشان دهنده بهتر بودن یک دستگاه نیست؛ بلکه باید با شکل قطعه، نوع ماشین کاری و میزان پیچیدگی عملیات متناسب باشد. در ساده ترین حالت، دو محور برای ایجاد حرکت کنترل شده کافی است و در دستگاه های پیشرفته تر، محورهای اضافی امکان چرخش یا حرکت همزمان در چند جهت را فراهم می کنند.

CNC دو محوره چیست؟

CNC دو محوره دستگاهی است که حرکت کنترل شده آن بر اساس دو محور انجام می شود. در این ساختار، ابزار یا قطعه در دو جهت مشخص حرکت می کند و دستگاه می تواند مسیرهای ساده تر و عملیات ماشین کاری با هندسه محدود را اجرا کند.

در بسیاری از کاربردهای دو محوره، حرکت ها به صورت ترکیبی در دو جهت انجام می شوند تا مسیر مورد نظر برای ماشین کاری ایجاد شود. انتخاب چنین دستگاهی زمانی منطقی است که قطعه به حرکت های چندجهته یا زوایای پیچیده نیاز نداشته باشد.

♦️ نکته: برای انتخاب دستگاه دو محوره، فقط تعداد محور را بررسی نکنید؛ شکل قطعه و مسیر حرکتی مورد نیاز را روی نقشه بررسی کنید. اگر برای رسیدن ابزار به نقاط مختلف قطعه به تغییر زاویه یا جهت های بیشتری نیاز باشد، دستگاه دو محوره محدودیت ایجاد می کند.

CNC سه محوره چیست؟

CNC سه محوره امکان حرکت کنترل شده در سه محور X، Y و Z را فراهم می کند. دو محور برای حرکت در راستاهای افقی و محور سوم برای حرکت در راستای عمودی در نظر گرفته می شود. این ترکیب امکان ایجاد مسیرهای حرکتی سه بعدی و انجام طیف گسترده ای از عملیات ماشین کاری را فراهم می کند.

در این ساختار، دستگاه می تواند حرکت در هر سه محور را به صورت هماهنگ کنترل کند. به همین دلیل CNC سه محوره برای قطعاتی که علاوه بر حرکت در دو جهت، به تغییر ارتفاع ابزار نسبت به قطعه نیاز دارند، کاربرد بیشتری دارد.

♦️ نکته: در CNC سه محوره، دقت هماهنگی حرکت X، Y و Z روی نتیجه نهایی اثر مستقیم دارد. اگر یکی از محورها لقی یا خطای حرکتی داشته باشد، ممکن است ابعاد یا فرم نهایی قطعه با نقشه مطابقت نداشته باشد.

CNC چهار محوره یا روتاری چیست؟

CNC چهار محوره علاوه بر سه محور خطی X، Y و Z، یک محور چرخشی نیز دارد. این محور اضافی امکان چرخاندن قطعه یا مجموعه کاری را فراهم می کند تا ابزار بتواند از زاویه های مختلف به بخش های مختلف قطعه دسترسی پیدا کند.

به همین دلیل به برخی از دستگاه های چهار محوره، CNC روتاری نیز گفته می شود. اضافه شدن محور چرخشی می تواند تعداد دفعات باز و بسته کردن قطعه را کاهش دهد و برای ماشین کاری قطعاتی که سطوح جانبی یا هندسه چرخشی دارند، مفید باشد.

♦️ نکته: مزیت اصلی محور چهارم فقط «یک محور بیشتر» نیست؛ این محور زمانی ارزش واقعی دارد که چرخاندن قطعه بتواند دسترسی ابزار به سطوح مختلف را بهتر کند و نیاز به فیکسچرهای متعدد یا جابه جایی دستی قطعه را کاهش دهد.

CNC پنج محوره چیست؟

CNC پنج محوره علاوه بر سه محور خطی، از دو محور چرخشی نیز برای تغییر جهت ابزار یا قطعه استفاده می کند. هماهنگی این محورها به دستگاه اجازه می دهد ابزار و قطعه را از جهت های مختلف نسبت به یکدیگر قرار دهد و ماشین کاری هندسه های پیچیده را با کنترل بیشتری انجام دهد.

در ماشین کاری پنج محوره، چند محور می توانند به صورت همزمان حرکت کنند. این قابلیت برای قطعاتی که سطوح منحنی، زوایای متعدد یا فرم های پیچیده دارند اهمیت زیادی دارد و می تواند تعداد مراحل تنظیم و تغییر موقعیت قطعه را کاهش دهد.

♦️ نکته: CNC پنج محوره زمانی توجیه فنی دارد که هندسه قطعه واقعا به حرکت چندجهته نیاز داشته باشد. برای قطعات ساده، استفاده از دستگاهی با محورهای بیشتر لزوما باعث نتیجه بهتر یا اقتصادی تر نمی شود.

دستگاه CNC برای چه موادی استفاده می شود؟

جنس قطعه یکی از معیارهای مهم برای دسته بندی دستگاه CNC است. هر ماده سختی، چگالی، مقاومت حرارتی و رفتار متفاوتی هنگام برش یا ماشین کاری دارد؛ بنابراین نوع ابزار، سرعت حرکت و تنظیمات دستگاه باید با جنس قطعه هماهنگ باشد. از این نظر، CNCها برای موادی مانند فلزات، چوب و MDF، سنگ و پلاستیک استفاده می شوند.

دستگاه CNC فلزات چیست؟

دستگاه CNC فلزات برای ماشین کاری قطعات فلزی و ایجاد شکل، سوراخ، شیار و ابعاد دقیق روی انواع فلزات استفاده می شود. این دستگاه ها با کنترل مسیر حرکت ابزار توسط سیستم CNC، امکان تولید قطعات فلزی با دقت و تکرارپذیری بالا را فراهم می کنند.

از CNC فلزات برای کار روی موادی مانند فولاد، آلومینیوم، آهن و آلیاژهای مختلف فلزی استفاده می شود. نوع دستگاه مورد نیاز به جنس قطعه، میزان سختی فلز، شکل هندسی قطعه و نوع عملیات بستگی دارد. برای مثال، ماشین کاری یک قطعه فولادی با ضخامت بالا معمولا به دستگاهی با ساختار مقاوم تر، توان اسپیندل مناسب و ابزار برشی متناسب نیاز دارد؛ در حالی که برای قطعات آلومینیومی ممکن است سرعت برش و نوع ابزار اهمیت بیشتری داشته باشد.

دستگاه های فرز CNC و تراش CNC از رایج ترین ماشین های مورد استفاده برای فلزکاری هستند. فرز CNC برای ایجاد شیار، سوراخ، سطوح تخت و فرم های پیچیده کاربرد دارد، در حالی که تراش CNC بیشتر برای تولید قطعات دوار مانند شفت و بوش استفاده می شود.

♦️ نکته: در انتخاب CNC فلزات فقط به توان دستگاه توجه نکنید. جنس فلز، نوع ابزار، استحکام شاسی و کیفیت سیستم حرکتی باید متناسب با کاری باشد که انجام می دهید؛ زیرا یک دستگاه قدرتمند با تنظیمات نامناسب هم نمی تواند کیفیت ماشین کاری مطلوب ایجاد کند.

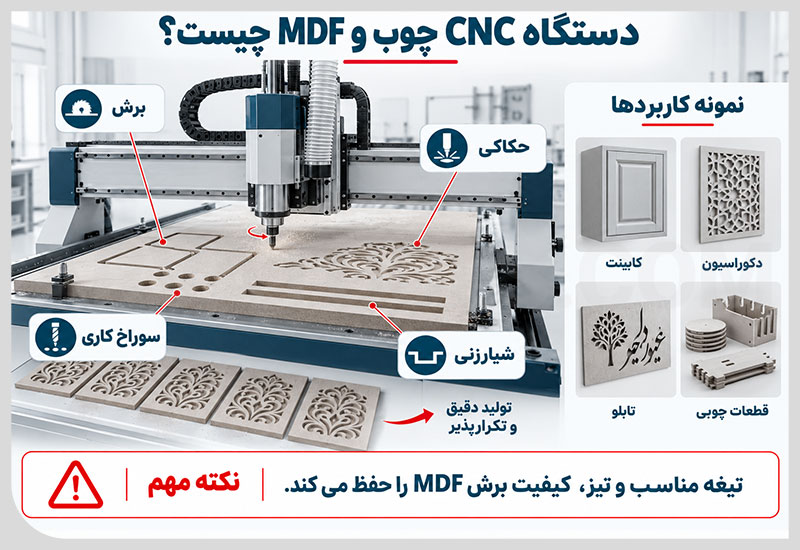

دستگاه CNC چوب و MDF چیست؟

دستگاه CNC چوب و MDF برای برش، شیارزنی، سوراخ کاری و ایجاد طرح روی انواع قطعات چوبی و صفحات MDF استفاده می شود. کنترل کامپیوتری مسیر حرکت ابزار باعث می شود طرح های تکراری با ابعاد و شکل یکسان روی قطعات اجرا شوند.

یکی از کاربردهای مهم CNC در این حوزه، حکاکی روی چوب و MDF است. از این قابلیت برای ایجاد نوشته، طرح های تزئینی، شیار و فرم های مختلف در ساخت کابینت، دکوراسیون، تابلو و قطعات چوبی استفاده می شود.

♦️ نکته: در برش MDF، انتخاب تیغه مناسب اهمیت زیادی دارد؛ تیغه نامناسب یا کند می تواند لبه قطعه را لب پر کند و کیفیت برش را کاهش دهد.

دستگاه CNC سنگ چیست؟

دستگاه CNC سنگ ماشینی است که برای برش، فرم دهی و حکاکی روی انواع سنگ با استفاده از مسیرهای برنامه ریزی شده CNC به کار می رود. این دستگاه با کنترل دقیق حرکت ابزار، امکان ایجاد طرح های پیچیده، نوشته و برش های دقیق را روی قطعات سنگی فراهم می کند.

از CNC سنگ در کاربردهایی مانند حکاکی روی سنگ، ساخت سنگ قبر، اجرای طرح های تزئینی، تولید قطعات دکوراتیو و فرم دهی صفحات سنگی استفاده می شود. با توجه به سختی و جنس متفاوت سنگ ها، انتخاب ابزار، سرعت حرکت و شرایط ماشین کاری باید متناسب با نوع سنگ انجام شود.

تفاوت اصلی CNC سنگ با بسیاری از دستگاه های CNC دیگر در نوع متریال و شرایط کاری است. سنگ به دلیل سختی و ایجاد گرد و غبار زیاد هنگام ماشین کاری، به ابزار مقاوم تر و تمهیدات مناسب برای کنترل ذرات حاصل از برش نیاز دارد.

♦️ نکته: در کار با CNC سنگ، فقط قدرت دستگاه را بررسی نکنید. کیفیت سیستم حرکتی، روش خنک کاری و مدیریت گرد و غبار روی عمر قطعات و کیفیت نهایی حکاکی و برش تاثیر زیادی دارد.

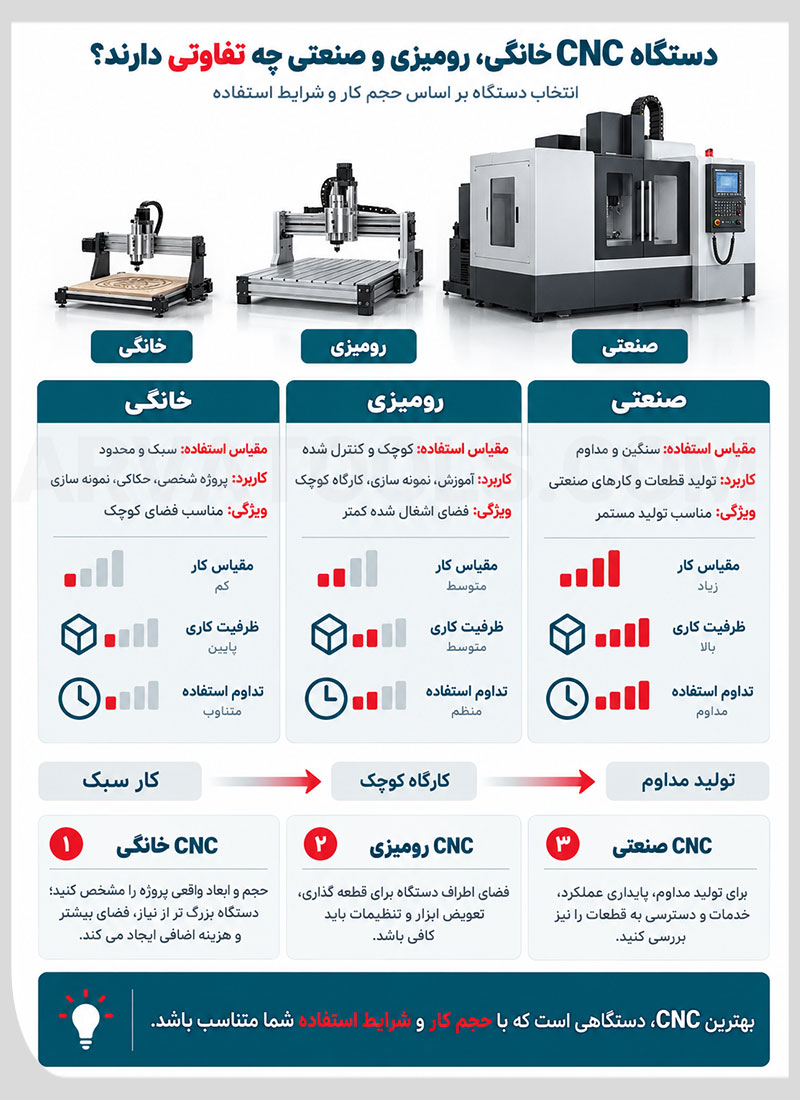

دستگاه CNC خانگی، رومیزی و صنعتی چه تفاوتی دارند؟

تفاوت دستگاه CNC خانگی، رومیزی و صنعتی بیشتر به مقیاس استفاده، اندازه دستگاه، ظرفیت کاری و میزان کار مداوم آن ها مربوط می شود. CNC خانگی برای کارهای سبک و محدود مناسب است، مدل های رومیزی فضای کمتری اشغال می کنند و برای آموزش یا کارگاه های کوچک کاربرد دارند، در حالی که دستگاه CNC صنعتی برای تولید مداوم و عملیات سنگین طراحی می شود.

بنابراین انتخاب بین این سه گروه باید بر اساس حجم کار و شرایط استفاده انجام شود، نه فقط اندازه یا ظاهر دستگاه.

دستگاه CNC خانگی چیست؟

دستگاه CNC خانگی برای انجام کارهای سبک، محدود و پروژه های شخصی ساخته می شود. این دستگاه ها معمولا برای استفاده در فضای کار کوچک و انجام عملیات با حجم پایین مناسب هستند و برای تولید سنگین و مداوم طراحی نشده اند.

کاربر خانگی می تواند از این دستگاه برای ساخت قطعات ساده، انجام پروژه های شخصی، حکاکی یا نمونه سازی در مقیاس محدود استفاده کند. ظرفیت کاری و ابعاد قطعه قابل پردازش در این گروه معمولا محدودتر از دستگاه های صنعتی است.

♦️ نکته: اگر قرار است CNC را برای کار خانگی استفاده کنید، حجم و ابعاد واقعی پروژه هایتان را مشخص کنید؛ انتخاب دستگاه بزرگ تر از نیاز، هم فضای بیشتری می گیرد و هم هزینه اضافی ایجاد می کند.

دستگاه CNC رومیزی چیست؟

دستگاه CNC رومیزی ابعاد کوچک تری نسبت به بسیاری از دستگاه های صنعتی دارد و برای قرار گرفتن روی میز یا فضای کار محدود طراحی شده است. این دستگاه ها گزینه مناسبی برای آموزش CNC، نمونه سازی و کارگاه های کوچک هستند.

CNC رومیزی می تواند امکان آشنایی عملی با ماشین کاری و کنترل عددی را فراهم کند و برای پروژه هایی که به ظرفیت و ابعاد کاری دستگاه های صنعتی نیاز ندارند، کاربرد داشته باشد. البته کوچک بودن دستگاه به معنی مناسب بودن آن برای هر نوع کار نیست و باید ظرفیت واقعی آن با اندازه قطعه و عملیات مورد نظر مطابقت داشته باشد.

♦️ نکته: برای کارگاه کوچک، فضای مورد نیاز اطراف دستگاه را هم در نظر بگیرید؛ دسترسی برای قرار دادن قطعه، تعویض ابزار و انجام تنظیمات باید بدون محدودیت باشد.

دستگاه CNC صنعتی چیست؟

دستگاه CNC صنعتی برای کارهای سنگین تر و تولید مداوم در محیط های صنعتی و کارگاهی طراحی می شود. این دستگاه ها برای اجرای عملیات تکراری و تولید قطعات در حجم بالاتر به کار می روند و ساختار آن ها متناسب با شرایط کاری سخت تر و طولانی تر است.

در محیط تولید، دستگاه CNC صنعتی باید بتواند برنامه های کاری را به صورت منظم اجرا کند و در کنار ظرفیت مناسب، از دقت و پایداری لازم برای تولید قطعات برخوردار باشد. به همین دلیل عواملی مانند استحکام ساختار، سیستم حرکتی، کنترلر و توانایی دستگاه در تحمل شرایط کاری مداوم اهمیت بیشتری پیدا می کنند.

♦️ نکته: برای تولید مداوم، فقط ظرفیت اسمی دستگاه را بررسی نکنید؛ پایداری عملکرد در ساعات کاری طولانی و دسترسی به خدمات و قطعات مورد نیاز، روی بهره وری واقعی خط تولید اثر مستقیم دارد.

کاربرد دستگاه CNC چیست؟

کاربرد دستگاه CNC به تولید و ماشین کاری قطعاتی مربوط می شود که به دقت، تکرارپذیری و کنترل مناسب مسیر حرکت نیاز دارند. این فناوری در صنایع مختلف از تولید قطعات ساده تا ساخت اجزای پیچیده استفاده می شود و با اجرای برنامه از پیش تعیین شده، امکان تولید قطعات مشابه با ابعاد مشخص را فراهم می کند.

مهم ترین کاربردهای CNC را می توان در حوزه های زیر دید:

در خودروسازی و قطعه سازی، CNC برای تولید قطعاتی استفاده می شود که باید ابعاد مشخصی داشته باشند و در تعداد بالا با کیفیت یکنواخت تولید شوند. این ویژگی در ساخت قطعات موتور، اجزای مکانیکی و قطعات مختلف ماشین آلات اهمیت دارد.

در صنعت چوب و سنگ، کنترل دقیق مسیر حرکت امکان اجرای طرح ها، برش ها و فرم های تکراری را فراهم می کند. به همین دلیل CNC در تولید مصنوعات چوبی، دکوراسیون، قطعات سنگی و اجرای طرح های تزئینی کاربرد دارد.

در صنایع هوافضا و قالب سازی، دقت ماشین کاری اهمیت بیشتری پیدا می کند. CNC می تواند برای ساخت قطعات با هندسه پیچیده و ایجاد سطوح و ابعاد مطابق نقشه فنی مورد استفاده قرار گیرد.

♦️ نکته: کاربرد CNC را فقط با نوع صنعت مشخص نکنید؛ شکل قطعه، میزان دقت مورد نیاز و تیراژ تولید تعیین می کنند که استفاده از CNC در یک فرایند تا چه اندازه توجیه فنی و اقتصادی دارد.

مزایا و معایب دستگاه CNC چیست؟

استفاده از دستگاه CNC زمانی ارزشمند است که دقت، سرعت تولید و تکرارپذیری قطعه اهمیت داشته باشد. کنترل کامپیوتری حرکت دستگاه باعث می شود عملیات بر اساس برنامه مشخص اجرا شود و وابستگی نتیجه به حرکت دستی اپراتور کاهش پیدا کند. در مقابل، هزینه اولیه، نیاز به نیروی ماهر و نگهداری منظم از مهم ترین محدودیت های CNC هستند.

دقت: دستگاه CNC می تواند مسیر حرکتی و عملیات ماشین کاری را بر اساس برنامه مشخص اجرا کند. این ویژگی برای تولید قطعاتی که ابعاد و شکل آن ها باید مطابق نقشه باشد اهمیت زیادی دارد.

سرعت: پس از آماده سازی برنامه و تنظیم دستگاه، بسیاری از عملیات تکراری با سرعت و نظم بیشتری نسبت به اجرای دستی انجام می شوند. در تولید تعداد بالای قطعات، این مزیت اهمیت بیشتری پیدا می کند.

تکرارپذیری: اجرای یک برنامه یکسان برای قطعات متعدد، امکان تولید قطعات مشابه با شرایط کاری یکسان را افزایش می دهد. این ویژگی یکی از دلایل اصلی استفاده از CNC در تولید صنعتی است.

هزینه: تهیه دستگاه، ابزارها و تجهیزات جانبی می تواند سرمایه اولیه قابل توجهی نیاز داشته باشد. هزینه واقعی استفاده از CNC فقط به خرید دستگاه محدود نیست و باید هزینه ابزار مصرفی و سرویس های دوره ای را هم در نظر گرفت.

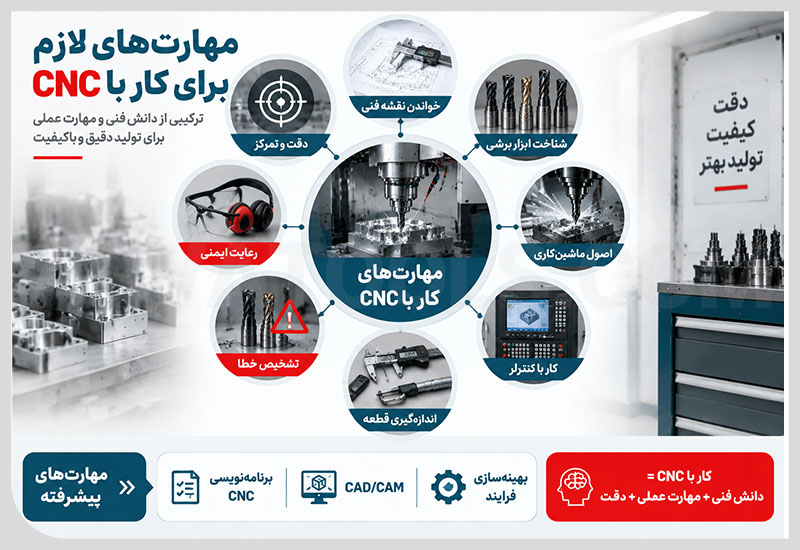

نیاز به مهارت: کار با CNC به مهارت هایی مانند خواندن نقشه، کار با برنامه و تنظیمات دستگاه و تشخیص خطاهای عملیاتی نیاز دارد. بنابراین استفاده موثر از دستگاه بدون آموزش و تجربه کافی دشوار است.

نگهداری: CNC نیز مانند هر تجهیز مکانیکی و الکترونیکی به نگهداری منظم نیاز دارد. آلودگی، روانکاری نامناسب، فرسودگی قطعات حرکتی یا بی توجهی به سرویس های دوره ای می تواند دقت و عملکرد دستگاه را تحت تاثیر قرار دهد.

♦️ نکته: مزیت اصلی CNC زمانی خودش را نشان می دهد که یک فرایند به دقت و تکرارپذیری نیاز داشته باشد. برای یک کار ساده و تک قطعه ای، هزینه و زمان آماده سازی CNC ممکن است نسبت به روش دستی توجیه کمتری داشته باشد.

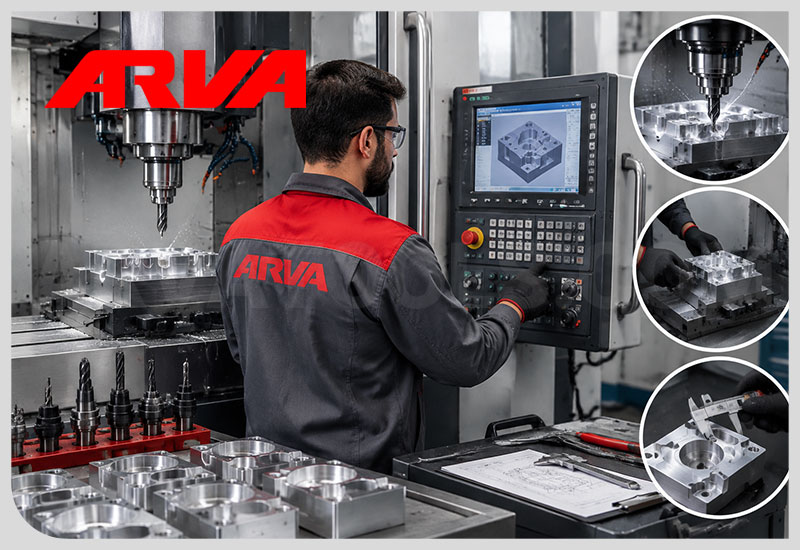

اپراتور CNC کیست و چه کاری انجام می دهد؟

اپراتور CNC فردی است که مسئول کار با دستگاه CNC و اجرای صحیح فرایند تولید بر اساس برنامه و دستور کار است. او دستگاه را برای شروع کار آماده می کند، قطعه را در موقعیت مناسب قرار می دهد، اجرای عملیات را کنترل می کند و در پایان، وضعیت قطعه و عملکرد دستگاه را بررسی می کند.

نقش اپراتور فقط روشن کردن دستگاه نیست. یک اپراتور حرفه ای باید بتواند شرایط غیرعادی مانند صدای نامتعارف، لرزش، شکست ابزار یا تغییر کیفیت قطعه را تشخیص دهد و در صورت نیاز دستگاه را متوقف و موضوع را به فرد فنی مربوط اعلام کند.

وظایف اپراتور دستگاه CNC چیست؟

وظایف روزمره اپراتور CNC به نوع دستگاه و فرایند تولید بستگی دارد، اما معمولا شامل آماده سازی دستگاه، نصب و بستن قطعه، بررسی ابزار و اجرای برنامه است. اپراتور در طول کار نیز باید فرایند ماشین کاری را تحت نظر داشته باشد و کیفیت قطعه تولید شده را کنترل کند.

• بررسی وضعیت ظاهری دستگاه و آماده کردن آن برای شروع کار
• قرار دادن و فیکس کردن صحیح قطعه روی میز یا محل نگهداری قطعه
• بررسی ابزار و اطمینان از مناسب بودن آن برای عملیات مورد نظر
• بارگذاری و اجرای برنامه CNC طبق دستور کار
• نظارت بر حرکت دستگاه و وضعیت ماشین کاری هنگام تولید
• کنترل ابعاد و کیفیت قطعه پس از انجام عملیات
• تعویض ابزار فرسوده یا اعلام نیاز به تعویض آن طبق دستورالعمل
• تمیزکاری معمول و رعایت الزامات ایمنی هنگام کار
• گزارش خطاهای دستگاه، خرابی ابزار یا مشکل در کیفیت قطعه به مسئول فنی

♦️ نکته: اپراتور نباید برای رفع هر خطایی به تغییر برنامه یا تنظیمات اصلی دستگاه اقدام کند. اگر علت خطا مشخص نیست، توقف ایمن دستگاه و بررسی موضوع توسط فرد فنی از ادامه کار با تنظیمات حدسی ایمن تر است.

تفاوت اپراتور CNC، تکنسین CNC و مهندس CNC

تفاوت اپراتور CNC، تکنسین CNC و مهندس CNC بیشتر به سطح مسئولیت و نوع فعالیت آن ها مربوط می شود. اپراتور بیشتر مسئول اجرای صحیح عملیات روزمره است، تکنسین در تنظیم، عیب یابی و مسائل فنی دستگاه نقش دارد و مهندس CNC معمولا در طراحی فرایند، برنامه ریزی تولید و بهینه سازی عملیات مسئولیت بیشتری دارد.

این مرزبندی در همه کارگاه ها کاملا یکسان نیست و ممکن است در یک مجموعه کوچک، یک نفر بخشی از وظایف چند نقش را بر عهده داشته باشد.

♦️ نکته: عنوان شغلی به تنهایی سطح توانایی فرد را مشخص نمی کند. تجربه عملی، میزان آشنایی با دستگاه، توانایی عیب یابی و تسلط بر فرایند ماشین کاری در تعیین سطح واقعی مهارت اهمیت زیادی دارند.

مهارت های لازم برای کار با CNC چیست؟

برای کار با CNC، علاوه بر آشنایی با نحوه کار دستگاه، مجموعه ای از مهارت های فنی و عملی مورد نیاز است. خواندن نقشه فنی، شناخت ابزار، کار با کنترلر، اندازه گیری قطعه و تشخیص خطاهای معمول از مهارت های مهم برای یک اپراتور هستند.

• توانایی خواندن نقشه و اندازه های فنی قطعه
• آشنایی با ابزارهای برشی و کاربرد آن ها
• شناخت اصول اولیه ماشین کاری و براده برداری
• توانایی کار با کنترلر و اجرای برنامه های CNC
• مهارت استفاده از ابزارهای اندازه گیری مانند کولیس و میکرومتر
• توانایی تشخیص علائم اولیه خرابی، لرزش یا شکست ابزار
• رعایت دقیق دستورالعمل های ایمنی
• دقت و تمرکز در تنظیم و کنترل فرایند تولید

برای سطوح فنی بالاتر، آشنایی با برنامه نویسی CNC، نرم افزارهای طراحی و ساخت به کمک کامپیوتر (CAD/CAM) و اصول بهینه سازی فرایند نیز اهمیت بیشتری پیدا می کند.

♦️ نکته: بهترین راه یادگیری کار با CNC فقط حفظ کردن دستورات نیست؛ توانایی ارتباط دادن نقشه، ابزار، تنظیمات دستگاه و نتیجه نهایی قطعه است که مهارت واقعی اپراتور را شکل می دهد.

راهنمای خرید دستگاه CNC

برای خرید دستگاه CNC باید ابتدا مشخص کنید دستگاه قرار است چه کاری انجام دهد و چه قطعاتی را ماشین کاری کند. نوع کار، جنس و ابعاد قطعه، تعداد محور، ظرفیت کاری، توان موتور و اسپیندل و کیفیت سیستم کنترل و حرکت، مهم ترین معیارهای تصمیم گیری هستند. در کنار مشخصات فنی، دسترسی به خدمات پس از فروش و قطعات یدکی نیز روی استفاده بلندمدت از دستگاه اثر دارد.

بیشتر بخوانید: راهنمای جامع خرید انواع ابزارآلات

انتخاب CNC بر اساس نوع کار و متریال

اولین مرحله، مشخص کردن نوع کار و جنس قطعه است. دستگاه مورد نیاز برای ماشین کاری فلز با دستگاه مناسب چوب، MDF، سنگ یا پلاستیک یکسان نیست. حتی در یک گروه متریال نیز نوع عملیات، دقت مورد نیاز و شکل قطعه می تواند انتخاب دستگاه را تغییر دهد.

برای مثال، اگر هدف شما برش و حکاکی روی MDF باشد، دستگاه باید از نظر ساختار و ابزار با این کار سازگار باشد؛ اما ماشین کاری فولاد به ساختار مقاوم تر و تجهیزات متناسب با شرایط براده برداری فلز نیاز دارد. بنابراین ابتدا کاربرد اصلی را مشخص کنید و بعد سراغ مقایسه مدل ها بروید.

♦️ نکته: دستگاه را بر اساس کاری که واقعا انجام می دهید انتخاب کنید، نه بر اساس بیشترین مشخصات فنی. ظرفیت اضافی که هیچ وقت استفاده نمی شود فقط هزینه سرمایه گذاری را افزایش می دهد.

تعداد محور، ابعاد میز و ظرفیت کاری

تعداد محور، ابعاد میز و ظرفیت کاری باید با ابعاد و هندسه قطعات شما متناسب باشد. تعداد محور بیشتر، امکان حرکت و دسترسی در جهت های مختلف را افزایش می دهد، اما برای همه پروژه ها ضروری نیست. از طرف دیگر، میز کوچک می تواند امکان کار روی قطعات بزرگ را محدود کند.

هنگام بررسی ابعاد دستگاه، فقط اندازه میز را ملاک قرار ندهید. محدوده واقعی حرکت محورها، فضای مورد نیاز برای بستن قطعه و ابعاد فیکسچر نیز باید با پروژه مطابقت داشته باشد. ظرفیت کاری دستگاه هم باید با وزن و ابعاد قطعاتی که قرار است روی آن قرار بگیرند سازگار باشد.

♦️ نکته: بزرگ ترین قطعه ای را که در عمل قرار است ماشین کاری کنید مشخص کنید و محدوده حرکتی واقعی دستگاه را با آن مقایسه کنید. ابعاد اسمی میز لزوما به معنی همان مقدار فضای قابل استفاده برای ماشین کاری نیست.

توان موتور و اسپیندل

توان موتور و اسپیندل روی قابلیت دستگاه برای انجام عملیات ماشین کاری اثر مستقیم دارد. توان بالاتر می تواند در عملیات سنگین تر و براده برداری بیشتر اهمیت داشته باشد، اما توان به تنهایی معیار کافی برای سنجش عملکرد دستگاه نیست.

در کنار توان، مشخصاتی مانند سرعت چرخش اسپیندل، نوع عملیات، جنس قطعه و ابزار مورد استفاده نیز اهمیت دارند. اسپیندل باید با نوع کاری که انجام می دهید هماهنگ باشد تا دستگاه بتواند عملیات مورد نظر را با شرایط مناسب اجرا کند.

♦️ نکته: عدد توان اسپیندل را جدا از نوع کار بررسی نکنید. برای کارهای مختلف، ترکیب توان، سرعت چرخش و ابزار مناسب اهمیت بیشتری از بالا بودن یک عدد به تنهایی دارد.

کنترلر و سیستم حرکتی

کنترلر CNC وظیفه دریافت و اجرای فرمان های برنامه را بر عهده دارد و سیستم حرکتی، حرکت دقیق محورها را ایجاد می کند. کیفیت این دو بخش روی دقت، روانی حرکت و اجرای صحیح برنامه اثر دارد؛ بنابراین در زمان خرید نباید فقط ظاهر دستگاه و مشخصات موتور را بررسی کرد.

در سیستم حرکتی، کیفیت اجزایی مانند موتورهای حرکتی، ریل ها و مکانیزم انتقال حرکت اهمیت دارد. وجود لقی یا خطای حرکتی می تواند دقت نهایی قطعه را کاهش دهد. کنترلر نیز باید با نیازهای کاری، برنامه ها و سطح پیچیدگی عملیات شما سازگار باشد.

♦️ نکته: اگر امکان تست دستگاه وجود دارد، حرکت محورها را در سرعت های مختلف بررسی کنید. حرکت روان، بدون لرزش و صدای غیرعادی می تواند اطلاعات عملی بیشتری از یک فهرست بلند مشخصات فنی در اختیار شما قرار دهد.

خدمات پس از فروش و قطعات یدکی

دسترسی به خدمات پس از فروش و قطعات یدکی یکی از معیارهای مهم در خرید CNC است؛ چون دستگاه CNC یک تجهیز بلندمدت است و ممکن است در طول استفاده به سرویس، تعمیر یا تعویض قطعات نیاز داشته باشد.

پیش از خرید، شرایط گارانتی، نحوه ارائه خدمات فنی، دسترسی به قطعات مصرفی و یدکی و امکان دریافت پشتیبانی برای دستگاه را بررسی کنید. این موضوع به ویژه برای کارگاه هایی که توقف دستگاه باعث اختلال در تولید می شود اهمیت بیشتری دارد.

♦️ نکته: قبل از خرید فقط درباره گارانتی سوال نکنید؛ بپرسید قطعات یدکی و خدمات فنی دستگاه در زمان خرابی چگونه تامین می شوند. پشتیبانی قابل دسترس می تواند زمان توقف دستگاه را در آینده کاهش دهد.

اشتباهات رایج هنگام خرید دستگاه CNC

در زمان خرید دستگاه CNC بعضی از خریداران فقط به مشخصاتی مانند تعداد محور، توان اسپیندل یا ابعاد دستگاه توجه می کنند، در حالی که انتخاب صحیح به مجموعه ای از عوامل فنی و عملیاتی بستگی دارد. بررسی نکردن نیاز واقعی کارگاه می تواند باعث شود دستگاهی خریداری شود که یا ظرفیت کافی ندارد یا هزینه آن بیشتر از نیاز واقعی است.

برخی از اشتباهات رایج هنگام خرید CNC عبارتند از:

• انتخاب دستگاه بر اساس بیشترین مشخصات فنی: تعداد محور یا توان بالاتر همیشه به معنی انتخاب بهتر نیست. دستگاه باید متناسب با نوع قطعه و عملیات مورد نیاز انتخاب شود.
• نادیده گرفتن خدمات پس از فروش: تامین قطعات، تعمیرات و پشتیبانی فنی در استفاده بلندمدت از دستگاه اهمیت زیادی دارد.
• بررسی نکردن کیفیت سیستم حرکتی: ریل، واگن، بال اسکرو و دقت مونتاژ روی عملکرد واقعی دستگاه تاثیر مستقیم دارند.
• توجه نکردن به فضای کار: علاوه بر ابعاد دستگاه، فضای لازم برای نصب، نگهداری قطعه و انجام تنظیمات نیز باید در نظر گرفته شود.
• خرید بدون تست عملی: در صورت امکان، حرکت محورها، کیفیت ساخت و عملکرد دستگاه باید قبل از خرید بررسی شود.

♦️ نکته: بهترین دستگاه CNC لزوما گران ترین مدل نیست؛ بهترین انتخاب دستگاهی است که ظرفیت، دقت و امکانات آن با نوع کار، حجم تولید و بودجه شما هماهنگ باشد.

قیمت دستگاه CNC چقدر است؟

قیمت دستگاه CNC عدد ثابتی ندارد و با توجه به مشخصات و سطح تجهیزات دستگاه تغییر می کند. نوع دستگاه، ابعاد، تعداد محور، تجهیزات همراه و برند از مهم ترین عواملی هستند که قیمت نهایی را تعیین می کنند.

به همین دلیل نمی توان یک قیمت واحد برای همه دستگاه های CNC اعلام کرد. ممکن است دو دستگاه با کاربرد مشابه، به دلیل تفاوت در ابعاد، تعداد محور، تجهیزات یا برند، قیمت های متفاوتی داشته باشند.

♦️ نکته: برای مقایسه قیمت دو دستگاه CNC، فقط عدد نهایی را کنار هم نگذارید؛ مشخصات موثر بر قیمت را هم مقایسه کنید تا تفاوت هزینه ناشی از تفاوت واقعی دستگاه باشد.

نکات نگهداری و ایمنی دستگاه CNC

نگهداری منظم دستگاه CNC به حفظ دقت، عملکرد صحیح سیستم حرکتی و کاهش خرابی قطعات کمک می کند. بخش مهمی از نگهداری دستگاه شامل روانکاری، تمیزکاری و بررسی وضعیت اجزای مختلف است. در کنار آن، رعایت اصول ایمنی توسط اپراتور از بروز حادثه و آسیب به دستگاه جلوگیری می کند.

روانکاری: ریل ها، واگن ها و سایر بخش هایی که طبق دستورالعمل سازنده به روانکاری نیاز دارند باید در زمان مناسب روغن کاری یا گریس کاری شوند. کمبود روانکار می تواند اصطکاک و سایش قطعات حرکتی را افزایش دهد و روی دقت حرکت محورها اثر بگذارد. نوع روانکار و فاصله زمانی سرویس باید مطابق دستورالعمل دستگاه باشد.

تمیزکاری: براده، گرد و غبار و باقی مانده مواد باید به صورت منظم از روی میز کار و اطراف بخش های حرکتی پاک شوند. تجمع آلودگی در مسیر حرکت محورها می تواند باعث اختلال در حرکت و فرسایش برخی قطعات شود. تمیزکاری باید با روش مناسب انجام شود تا به اجزای الکتریکی و حساس دستگاه آسیب وارد نشود.

ایمنی اپراتور: اپراتور باید پیش از شروع کار، وضعیت قطعه، ابزار و محل کار را بررسی کند و هنگام کار از تجهیزات حفاظت فردی متناسب با عملیات استفاده کند. باز کردن حفاظ یا نزدیک کردن دست به ابزار در حال چرخش خطرناک است و تنظیم یا تمیزکاری دستگاه باید پس از توقف ایمن و طبق دستورالعمل سازنده انجام شود.

♦️ نکته: براده ها را با دست از اطراف ابزار یا مسیر حرکتی جمع نکنید. ابتدا دستگاه را متوقف و شرایط را ایمن کنید، سپس با ابزار مناسب براده ها را خارج کنید. رعایت همین نکته ساده از بسیاری از آسیب های دست و گیر کردن براده در قطعات جلوگیری می کند.

بیشتر بخوانید: تجهیزات ایمنی

مشکلات رایج دستگاه CNC

بخشی از مشکلات دستگاه CNC با نشانه هایی مانند کاهش دقت قطعه، نمایش خطا در برنامه، حرکت نامنظم محور یا افت عملکرد ابزار مشخص می شوند. عیب یابی باید از بررسی ساده ترین عوامل شروع شود تا بدون تغییرات غیرضروری در تنظیمات، علت اصلی مشکل پیدا شود.

کاهش دقت: اگر ابعاد قطعه با اندازه مورد انتظار مطابقت ندارد، ابتدا وضعیت فیکسچر، ابزار و سیستم حرکتی را بررسی کنید. لقی مکانیکی یا فرسودگی اجزای انتقال حرکت نیز می تواند باعث ایجاد خطا در موقعیت محور شود.

خطای برنامه: خطاهای مربوط به برنامه CNC ممکن است از مختصات نادرست، دستور نامعتبر یا تنظیمات اشتباه ناشی شوند. در چنین شرایطی بهتر است اجرای برنامه متوقف شود و کد و تنظیمات مربوط به همان عملیات بررسی شوند.

مشکل حرکت محور: حرکت نکردن، حرکت نامنظم یا ایجاد صدای غیرعادی در یک محور می تواند به عوامل مکانیکی یا الکتریکی مربوط باشد. وجود آلودگی در مسیر حرکت، گیر مکانیکی، مشکل موتور یا سیستم انتقال حرکت از مواردی است که باید بررسی شود.

خرابی ابزار: شکست، لب پر شدن یا سایش بیش از حد ابزار می تواند کیفیت سطح و ابعاد قطعه را تغییر دهد. انتخاب نامناسب ابزار، شرایط برش نامناسب یا فرسودگی ابزار از علت های رایج این مشکل هستند.

♦️ نکته: اگر یک خطا همزمان با تغییر ابزار، برنامه یا تنظیمات دستگاه ایجاد شده است، آخرین تغییر انجام شده را جدی بگیرید. از تغییر چند تنظیم به صورت همزمان خودداری کنید؛ چون پیدا کردن علت اصلی مشکل را دشوارتر می کند.

تفاوت روش های برش CNC چیست؟

روش های مختلف برش CNC از نظر شیوه ایجاد برش، سرعت، دقت، اثر حرارت و نوع موادی که می توانند برش دهند با یکدیگر تفاوت دارند. انتخاب روش مناسب به ویژگی قطعه و نتیجه مورد انتظار از برش بستگی دارد. در ادامه، سه مقایسه مهم بین روش های رایج برش CNC را بررسی می کنیم.

تفاوت هواگاز CNC و پلاسما CNC

هواگاز CNC و پلاسما CNC هر دو از انواع روش های برشکاری فلزات هستند و برای برش فلزات استفاده می شوند، اما مکانیزم ایجاد برش در آن ها متفاوت است. در هواگاز، حرارت شعله باعث گرم شدن و اکسید شدن فلز می شود و جریان اکسیژن، ماده اکسید شده را از مسیر برش خارج می کند. در پلاسما، قوس الکتریکی گاز را به حالت پلاسما تبدیل می کند و حرارت بالای آن فلز را ذوب کرده و برش ایجاد می کند.

هواگاز بیشتر برای برش فولادهای کربنی و قطعات ضخیم کاربرد دارد، در حالی که پلاسما برای برش سریع تر فلزات رسانا مانند فولاد، استیل و آلومینیوم استفاده می شود.

♦️ نکته: در انتخاب بین هواگاز و پلاسما، فقط سرعت برش را مقایسه نکنید؛ ضخامت و جنس فلز، کیفیت لبه مورد نیاز و میزان دقت برش نیز باید در نظر گرفته شود.

تفاوت برش CNC و واترجت

برش CNC یک عنوان کلی برای برش کنترل شده با سیستم عددی است و می تواند با فناوری های مختلف انجام شود؛ اما واترجت CNC مشخصا از جریان آب با فشار بسیار بالا و در بسیاری از کاربردها از ماده ساینده برای جدا کردن ماده استفاده می کند. بنابراین مقایسه دقیق این دو بیشتر به تفاوت بین یک روش کلی کنترل حرکت و یک فناوری مشخص برش مربوط است.

مزیت اصلی واترجت در این مقایسه، نبود منبع حرارتی برای ایجاد برش است. به همین دلیل برای موادی که تغییر ساختار یا تغییر رنگ بر اثر حرارت برای آن ها نامطلوب است، می تواند گزینه مناسبی باشد.

♦️ نکته: «برش CNC» و «واترجت» دو اصطلاح هم سطح نیستند؛ CNC روش کنترل مسیر حرکت است، اما واترجت یک فناوری برش است که می تواند تحت کنترل CNC کار کند.

تفاوت برش لیزر و CNC

برش لیزر و برش CNC نیز مستقیما دو فناوری هم سطح نیستند. لیزر یک روش ایجاد برش با استفاده از پرتو متمرکز لیزر است، در حالی که CNC سیستم کنترل عددی حرکت دستگاه و اجرای مسیر از پیش تعیین شده است. یک دستگاه برش لیزر می تواند خود یک دستگاه CNC باشد و حرکت هد لیزر را به صورت کامپیوتری کنترل کند.

بنابراین عبارت «لیزر یا CNC» از نظر فنی مقایسه کاملی نیست. لیزر می تواند فناوری برش باشد و CNC می تواند سیستم کنترل آن فناوری باشد. برای مقایسه واقعی باید فناوری های برش مانند لیزر، پلاسما، هواگاز یا واترجت را در یک سطح با یکدیگر مقایسه کرد.

♦️ نکته: اگر در مشخصات یک دستگاه عبارت «CNC لیزر» را می بینید، CNC به سیستم کنترل و حرکت دستگاه اشاره دارد و لیزر فناوری برش آن است؛ این دو جایگزین یکدیگر نیستند.

کلام آروا:

دستگاه CNC یک سیستم کنترل عددی است که با دریافت برنامه، حرکت ابزار یا قطعه را به صورت دقیق و کنترل شده انجام می دهد. این دستگاه ها بر اساس نوع عملیات، تعداد محور و جنس قطعه دسته بندی می شوند و در صنایعی مانند خودروسازی، قطعه سازی، چوب، سنگ، هوافضا و قالب سازی کاربرد دارند.

تعداد محور، ابعاد، توان موتور و اسپیندل، سیستم کنترل و ساختار حرکتی از مهم ترین ویژگی های CNC هستند. این دستگاه ها با فراهم کردن دقت، سرعت و تکرارپذیری مناسب، فرایند تولید را بهبود می دهند؛ اما هزینه، نیاز به نیروی ماهر و نگهداری منظم نیز از محدودیت های آن ها به شمار می رود. انتخاب CNC باید بر اساس نوع کار، متریال و ظرفیت مورد نیاز انجام شود.

اگر درباره دستگاه CNC سوالی دارید یا تجربه ای در کار با دستگاه های سی ان سی داشته اید، آن را در بخش دیدگاه ها با ما و سایر خوانندگان به اشتراک بگذارید. تجربه شما می تواند به انتخاب و استفاده بهتر دیگران از CNC کمک کند.

---

پاسخ کارشناسان آروا به سوالات شما درباره دستگاه CNC

CNC یعنی چی؟

CNC مخفف کنترل عددی کامپیوتری (Computer Numerical Control) است و به کنترل خودکار حرکت دستگاه با استفاده از برنامه های عددی گفته می شود.

CNC چیه؟

CNC سیستمی است که حرکت ابزار و قطعه کار را طبق یک برنامه از پیش تعیین شده کنترل می کند تا عملیات هایی مثل برش، تراش، سوراخ کاری و ماشین کاری با دقت بالا انجام شود.

CNC کار چیست؟

CNC کار یا اپراتور CNC فردی است که دستگاه را برای اجرای عملیات تولید آماده می کند، ابزار و قطعه را تنظیم می کند و فرایند کار دستگاه را کنترل می کند.

آیا CNC فقط برای برش است؟

خیر. دستگاه های CNC علاوه بر برش، برای تراشکاری، فرزکاری، سوراخ کاری، حکاکی و ماشین کاری قطعات نیز استفاده می شوند.

CNC چه موادی را برش می دهد؟

بسته به نوع دستگاه و ابزار، CNC می تواند موادی مانند فلزات، چوب و MDF، سنگ و پلاستیک را برش یا ماشین کاری کند.
