علائم روی صفحه برش، کاربرد، ابعاد، سرعت مجاز و هشدارهای استفاده از آن را مشخص می کنند. بسیاری از این اطلاعات حک شده روی صفحه برش، روی صفحات ساب هم دیده می شوند. تصویر و جدول زیر کمک می کنند نوشته های اصلی برچسب را در یک نگاه بشناسید.

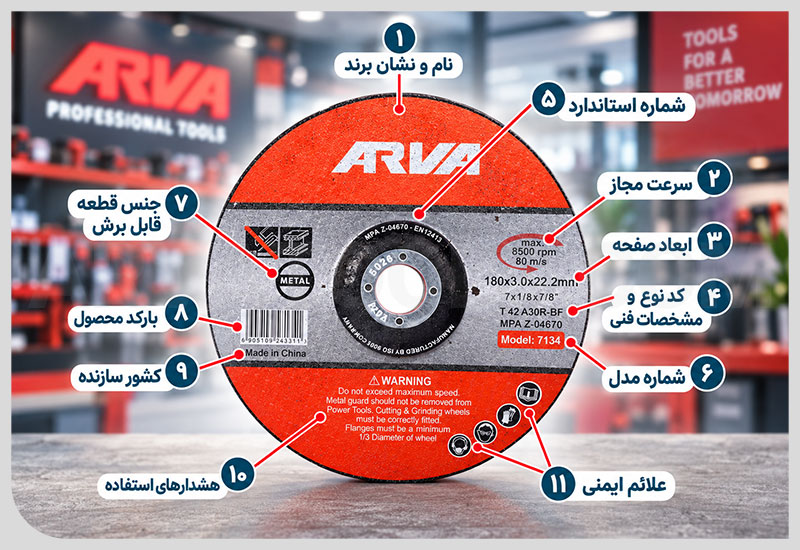

نام های جدول با شماره گذاری تصویر مطابقت دارند.
| علائم روی صفحه برش | توضیح بسیار کوتاه |
|---|---|
| ۱. نام و نشان برند | برند عرضه کننده صفحه برش |
| ۲. سرعت مجاز | حداکثر دور و سرعت محیطی مجاز صفحه سنگ برش |
| ۳. ابعاد صفحه | قطر بیرونی، ضخامت و قطر سوراخ مرکزی |
| ۴. کد نوع و مشخصات فنی | اطلاعات کدگذاری شده درباره شکل و ساختار صفحه |
| ۵. شماره استاندارد | شناسه استاندارد درج شده روی محصول |
| ۶. شماره مدل | شناسه مدل در فهرست محصولات برند |
| ۷. جنس قطعه قابل برش | جنس قطعه ای که صفحه برای برش آن معرفی شده است |
| ۸. بارکد محصول | کد قابل اسکن برای شناسایی محصول |
| ۹. کشور سازنده | محل تولید اعلام شده روی صفحه |
| ۱۰. هشدارهای استفاده | دستورها و محدودیت های استفاده از صفحه |
| ۱۱. علائم ایمنی | نشانه های حفاظت فردی و لزوم مطالعه دستورالعمل |
♦️ نکته: این تصویر مربوط به یک نمونه صفحه برش است. چیدمان برچسب همه محصولات یکسان نیست؛ اطلاعات صفحه خود را از روی نوشته ها و نمادها پیدا کنید، نه صرفا جای آن ها در تصویر.
چگونه نوع، کد فنی، ابعاد و سرعت مجاز صفحه برش را بخوانیم؟
پیش از پرداختن به علائم روی صفحه برش، توجه شما رو به نکته جالبی از سایت مورسون نکسوس جلب می کنم:
تولیدکنندگان از این علائم استفاده می کنند تا کاربران بتوانند با اطمینان تشخیص دهند که آیا یک صفحه برش برای دستگاه و کاربرد مورد نظر مناسب است یا خیر. آشنایی با این کدها بخش مهمی از استفاده ایمن از صفحات ساینده است و به کاربران کمک می کند الزامات بهداشت و ایمنی محیط کار را رعایت کنند.
حالا که دانستیم نقش علائم روی صفحه برش چیست، به بررسی این علائم می پردازیم. برای بررسی علائم روی صفحه برش، از کد نوع شروع کنید، سپس اندازه ها را بخوانید و در پایان سرعت مجاز را با مشخصات دستگاه تطبیق دهید. در ادامه، این سه گروه از اطلاعات را با استفاده از نوشته های روی صفحه برش نمونه بررسی می کنیم.

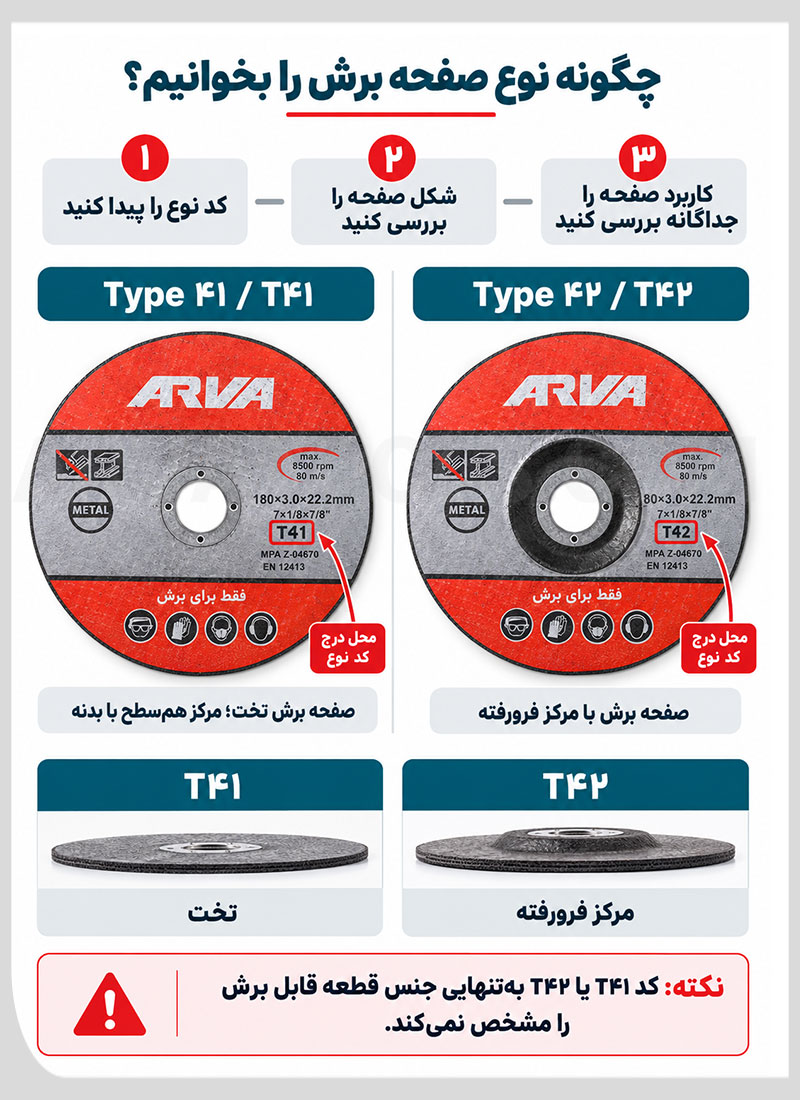

نوع صفحه برش؛ تفاوت Type 41 و Type 42
کد نوع (Type) نشان دهنده شکل هندسی صفحه برش است. این مشخصه ممکن است با عبارت Type یا حرف T نوشته شود؛ مانند T42 که روی نمونه تصویری دیده می شود. تفاوت دو نوع رایج صفحه برش را در جدول زیر می بینید.
| کد نوع صفحه برش | شکل هندسی صفحه برش |
|---|---|
| Type 41 یا T41 | صفحه برش تخت؛ بخش مرکزی با بدنه هم سطح است. |
| Type 42 یا T42 | صفحه برش با مرکز فرورفته؛ بخش اطراف سوراخ مرکزی نسبت به بدنه فرورفتگی دارد. |
♦️ نکته: کد T41 یا T42 به تنهایی جنس قطعه قابل برش را مشخص نمی کند. هنگام بررسی کاربرد صفحه برش، فقط به کد شکل تکیه نکنید.

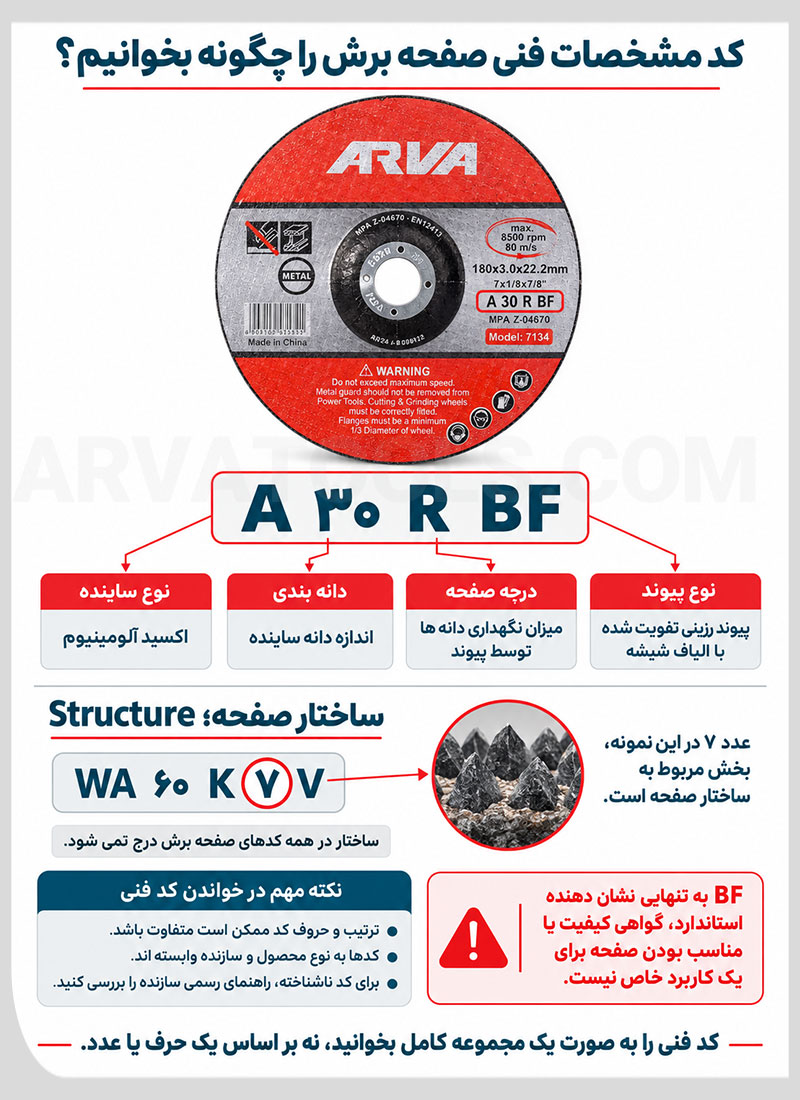

کد مشخصات فنی صفحه برش را چگونه بخوانیم؟
علاوه بر کد شکل صفحه، ممکن است مجموعه ای از حروف و اعداد مانند A 30 R BF روی صفحه برش دیده شود. این عبارت، کد مشخصات فنی صفحه برش است و بخش های آن می توانند اطلاعاتی درباره نوع ساینده، دانه بندی، درجه سختی صفحه و نوع پیوند ساینده ارائه کنند.
برای نمونه، کد A 30 R BF را می توان به صورت زیر خواند:
| نوع ساینده | دانه بندی | درجه سختی | نوع پیوند |
|---|---|---|---|
| A؛ اکسید آلومینیوم (Aluminium Oxide) | 30؛ اندازه دانه ساینده یا Grit | R؛ درجه سختی صفحه (Grade) در سیستم کدگذاری | BF؛ پیوند رزینی تقویت شده با الیاف شیشه |
در بعضی صفحات ساینده، عدد دیگری نیز برای ساختار (Structure) در کد مشخصات فنی دیده می شود. ساختار به میزان تراکم و فاصله میان دانه های ساینده در صفحه اشاره دارد؛ برای مثال در کدی مانند WA 60 K 7 V، عدد 7 بخش مربوط به Structure است. این عدد در همه کدهای صفحه برش درج نمی شود و قالب مشخصات می تواند با نوع محصول و سیستم کدگذاری سازنده متفاوت باشد؛ بنابراین نبود آن در کدی مانند A 30 R BF به معنی ناقص بودن کد نیست.
در این کد، حرف مربوط به درجه سختی به معنی سختی خود دانه ساینده نیست؛ بلکه به درجه صفحه و میزان نگهداری دانه ها توسط ساختار پیوندی آن مربوط می شود. همچنین نوع حروف، ترتیب کد و جزئیات مشخصات می تواند میان سازندگان و محصولات متفاوت باشد؛ بنابراین برای تفسیر دقیق یک کد ناشناخته، راهنمای رسمی همان سازنده را بررسی کنید.
علامت BF روی صفحه برش چیست؟ در این شیوه کدگذاری، BF به پیوند رزینی تقویت شده با الیاف شیشه اشاره دارد. این عبارت بخشی از مشخصات ساختاری صفحه است و نباید آن را به تنهایی به معنی استاندارد، گواهی کیفیت یا مناسب بودن صفحه برای یک کاربرد خاص در نظر گرفت.
♦️ نکته: کد فنی را یک مجموعه به هم پیوسته بخوانید. برای مثال، دیدن حرف A یا BF به تنهایی برای تشخیص کامل کاربرد صفحه کافی نیست؛ جنس قطعه قابل برش و سایر مشخصات اعلام شده روی همان محصول را نیز بررسی کنید.

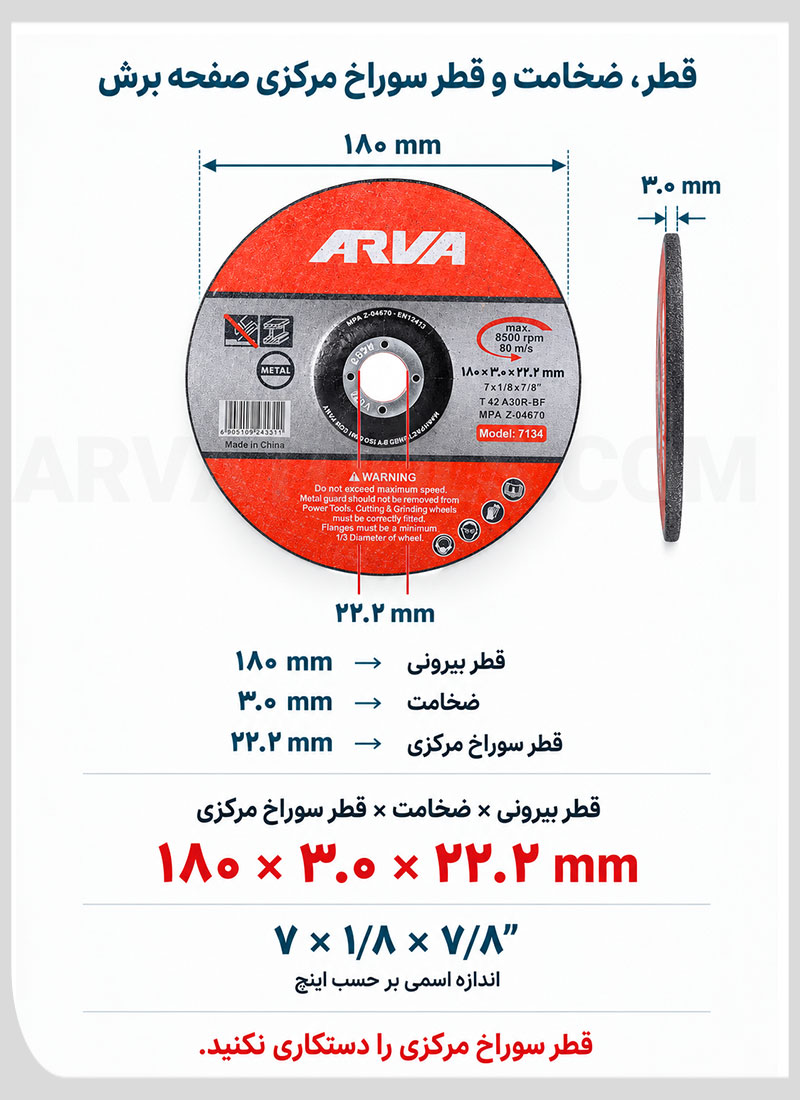

قطر، ضخامت و قطر سوراخ مرکزی صفحه برش
ابعاد صفحه برش معمولا به صورت سه عدد متوالی درج می شوند. برای خواندن این بخش از علائم روی سنگ برش، ترتیب قطر بیرونی × ضخامت × قطر سوراخ مرکزی را از چپ به راست دنبال کنید.
روی نمونه تصویری، عبارت 180 × 3.0 × 22.2 mm دیده می شود. هر عدد، یکی از اندازه های لازم برای بررسی سازگاری صفحه برش با دستگاه را نشان می دهد:
-
- قطر بیرونی؛ ۱۸۰ میلی متر: اندازه صفحه برش از یک لبه تا لبه مقابل، با عبور از مرکز است. این قطر باید با اندازه مجاز اعلام شده برای دستگاه و حفاظ آن سازگار باشد.
- ضخامت؛ ۳ میلی متر: ضخامت بدنه صفحه برش را مشخص می کند و باید با محدوده قابل پذیرش دستگاه و مجموعه مهار آن مطابقت داشته باشد.
- قطر سوراخ مرکزی؛ ۲۲٫۲ میلی متر: اندازه دهانه وسط صفحه برش است. این اندازه باید با نشیمن مخصوص صفحه برش در مجموعه اتصال دستگاه سازگار باشد.
اجازه دهید این مطلب را با زبان دیگری از سایت های اسپید ترینینگ بازگو کنیم:
اندازه صفحه برش یا سنگ ساب با ابعاد بر حسب میلی متر مشخص می شود. برای مثال، 230 × 3 × 22.2 میلی متر به ترتیب نشان دهنده قطر صفحه × ضخامت صفحه × قطر سوراخ مرکزی است.
زیر ابعاد میلی متری، عبارت 7 × 1/8 × 7/8″ نیز درج شده است. این اعداد، اندازه های اسمی صفحه برش را بر حسب اینچ و با همان ترتیب نشان می دهند. اندازه های اسمی اینچی لزوما حاصل تبدیل دقیق اعداد میلی متری نیستند؛ تطبیق نهایی را بر اساس مشخصات اعلام شده سازنده انجام دهید.
♦️ نکته: در نمونه بالا، عدد میانی یعنی ۳ مربوط به ضخامت صفحه برش است؛ عدد آخر یعنی ۲۲٫۲ قطر سوراخ مرکزی را نشان می دهد. این دو اندازه را جا به جا نخوانید و برای رفع ناسازگاری، سوراخ مرکزی صفحه برش را دستکاری نکنید.

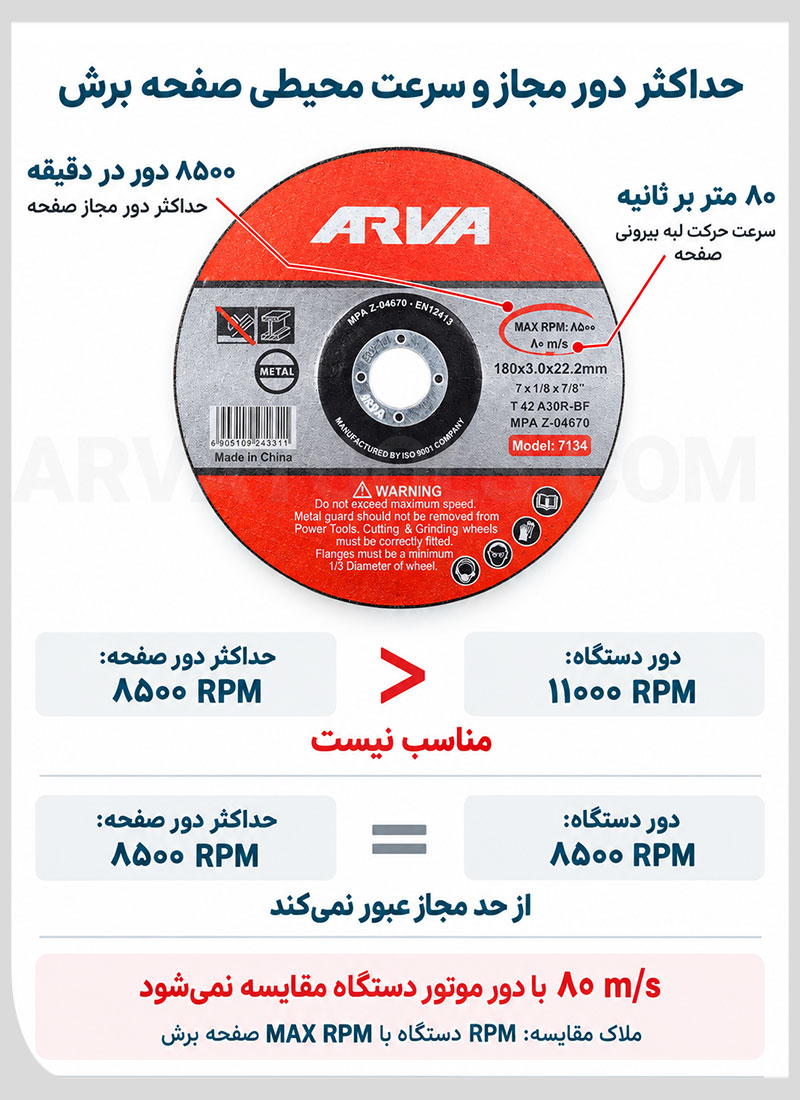

حداکثر دور مجاز و سرعت محیطی صفحه برش
سرعت در مشخصات صفحه برش با دو واحد متفاوت بیان می شود. دور در دقیقه (RPM) تعداد چرخش های صفحه برش در یک دقیقه است. سرعت محیطی با واحد متر بر ثانیه (m/s)، سرعت حرکت لبه بیرونی صفحه برش را نشان می دهد و به قطر و دور چرخش صفحه برش وابسته است.
روی نمونه تصویری، اعداد ۸۵۰۰ دور در دقیقه و ۸۰ متر بر ثانیه درج شده اند. این اعداد دو بیان متفاوت از محدودیت سرعت هستند؛ عدد ۸۰ را نباید با دور موتور دستگاه مقایسه کنید. برای بررسی دور، مقدار درج شده روی دستگاه را با حداکثر دور مجاز (MAX RPM) صفحه برش بسنجید.
مثلا یک فرز با دور ثابت ۱۱۰۰۰ دور در دقیقه، برای صفحه برش با حداکثر دور مجاز ۸۵۰۰ دور در دقیقه مناسب نیست. اگر دور دستگاه ۸۵۰۰ دور در دقیقه باشد، از نظر این معیار از حد مجاز عبور نمی کند؛ البته تایید سازگاری کامل به بررسی سایر مشخصات نیز نیاز دارد.
♦️ نکته: در دستگاه با دور ثابت، دور بی باری درج شده روی پلاک یا در دفترچه دستگاه را مبنای مقایسه قرار دهید. کاهش احتمالی دور هنگام برش، مجوز استفاده از صفحه برش با حد مجاز پایین تر نیست.

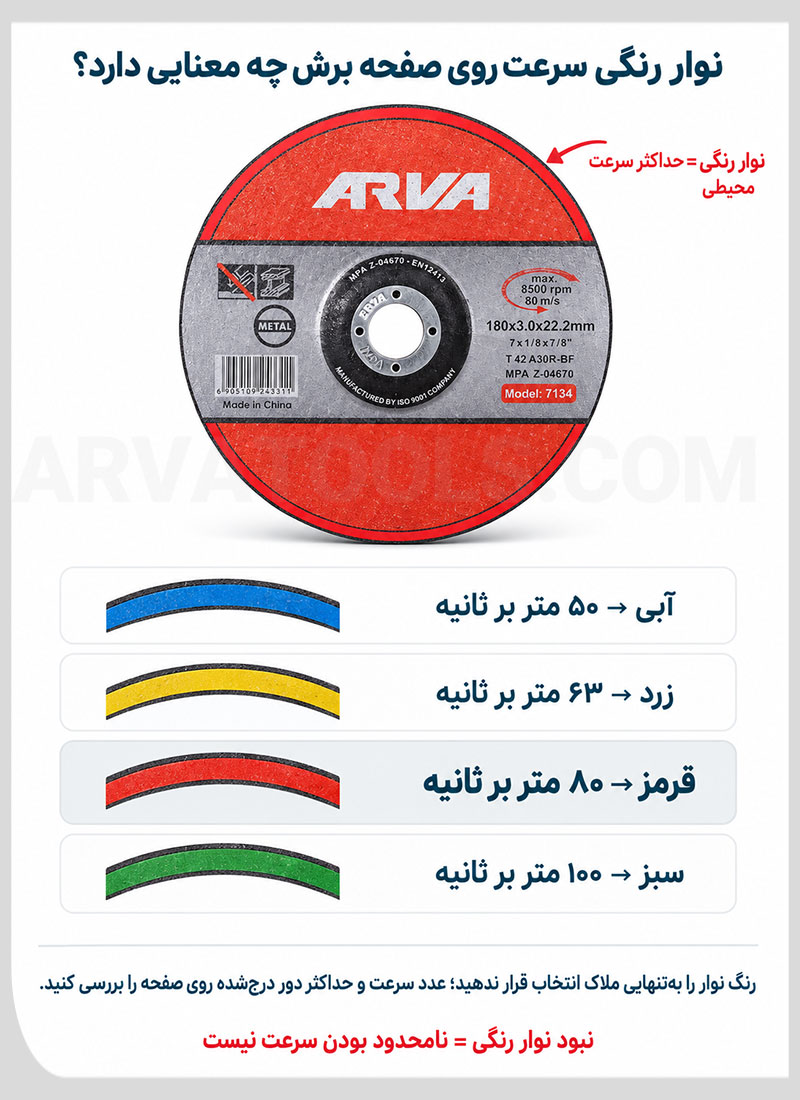

نوار رنگی سرعت روی صفحه برش چه معنایی دارد؟
روی بعضی صفحات برش و ساب، یک نوار رنگی برای نشان دادن حداکثر سرعت محیطی مجاز دیده می شود. این نوار راهی سریع برای تشخیص رده سرعت صفحه است، اما روی همه محصولات وجود ندارد؛ بنابراین نبود نوار رنگی را نباید به معنی نامشخص بودن یا نامحدود بودن سرعت صفحه در نظر گرفت.
| رنگ نوار | حداکثر سرعت محیطی |
|---|---|
| آبی | ۵۰ متر بر ثانیه |
| زرد | ۶۳ متر بر ثانیه |
| قرمز | ۸۰ متر بر ثانیه |
| سبز | ۱۰۰ متر بر ثانیه |
برای مثال، نوار قرمز نشان دهنده حداکثر سرعت محیطی ۸۰ متر بر ثانیه است؛ همان مقداری که روی بسیاری از صفحات مورد استفاده با فرز دستی دیده می شود. با این حال، هنگام تطبیق صفحه با دستگاه، عدد سرعت و حداکثر دور درج شده روی خود صفحه و اطلاعات رسمی سازنده را ملاک قرار دهید و فقط به رنگ نوار تکیه نکنید.
♦️ نکته: رنگ نوار سرعت را با رنگ بندی کاربرد صفحه اشتباه نگیرید. بعضی سازندگان از رنگ های دیگری در طراحی برچسب برای تفکیک فولاد، استیل، سنگ یا سایر مواد استفاده می کنند؛ نوار سرعت را باید از محل و اطلاعات همراه آن تشخیص دهید.
از روی علائم صفحه برش چگونه کاربرد آن را تشخیص دهیم؟
برای تشخیص کاربرد صفحه برش، نوشته ها و نمادهای مربوط به جنس قطعه را بررسی کنید. رنگ صفحه برش می تواند در محصولات یک سازنده نقش راهنما داشته باشد، اما رنگ بندی بین همه برندها یکسان نیست. برای مثال، آروا رنگ بندی اختصاصی محصولات خود را ارائه می کند؛ بنابراین رنگ صفحه برش را فقط براساس راهنمای همان سازنده تفسیر کنید.
انواع صفحه برش را می توان براساس جنس قطعه و کاربردی که سازنده برای محصول تعیین کرده است، در گروه هایی مانند صفحه آهن بر، استیل بر و صفحات مخصوص سنگ و مصالح بررسی کرد. نام گذاری دقیق این گروه ها میان سازندگان متفاوت است؛ به همین دلیل برای تشخیص نوع صفحه، نوشته ها و کاربرد اعلام شده روی همان محصول را ملاک قرار دهید.

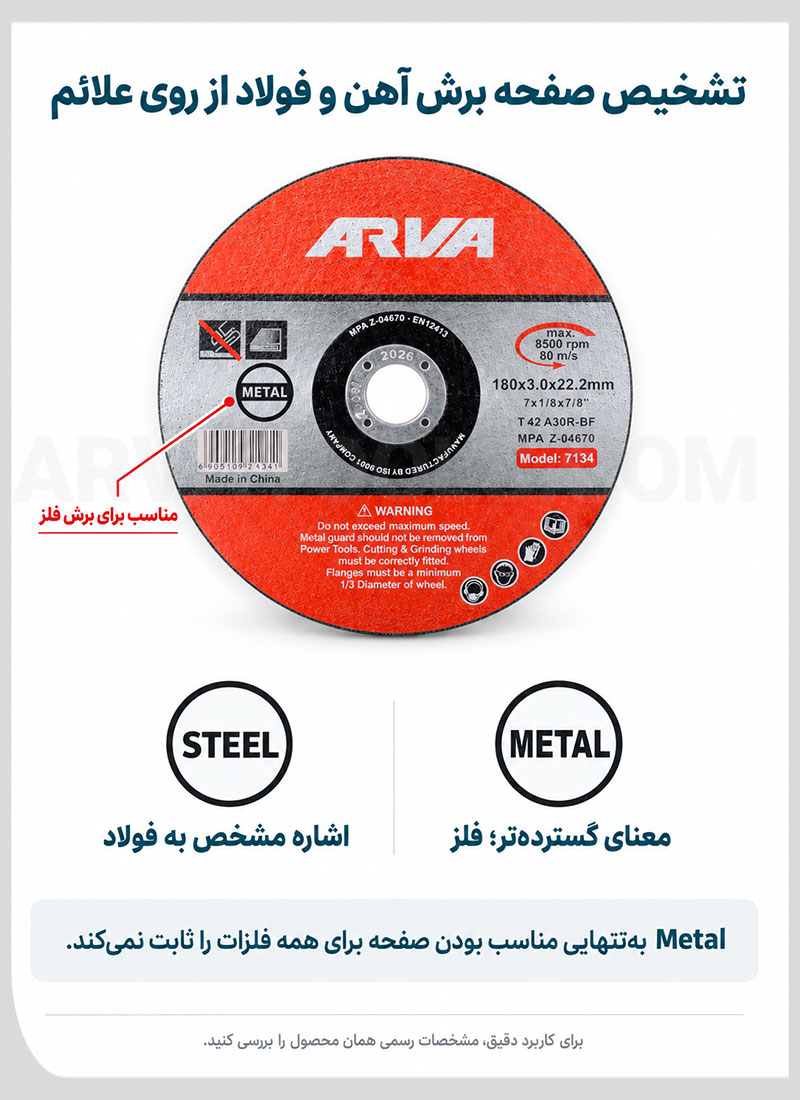

تشخیص صفحه برش آهن و فولاد از روی علائم
عبارت های Steel، Metal یا عنوان فارسی «فولاد» و «فلز» می توانند کاربرد صفحه برش را نشان دهند. در تصویر نمونه این مقاله، عبارت METAL داخل یک دایره درج شده است؛ بنابراین سازنده، این صفحه برش را برای برش فلز معرفی کرده است.
عبارت Steel مشخصا به فولاد اشاره دارد، اما واژه Metal معنای گسترده تری دارد. از روی عبارت Metal به تنهایی نمی توان نتیجه گرفت که صفحه برش برای تمام فلزات مناسب است. برای مشخص شدن دامنه دقیق کاربرد، اطلاعات روی بسته بندی صفحه برش، کاتالوگ یا راهنمای رسمی همان محصول را بررسی کنید.
♦️ نکته: تصویر تیرآهن، ورق یا پروفیل می تواند نشانه کمکی باشد، اما نوشته صریح سازنده اعتبار بیشتری دارد. اگر فقط عبارت کلی Metal روی صفحه آهن بر دیده می شود، سازگاری صفحه برش با فلز موردنظر را از مشخصات همان محصول کنترل کنید.

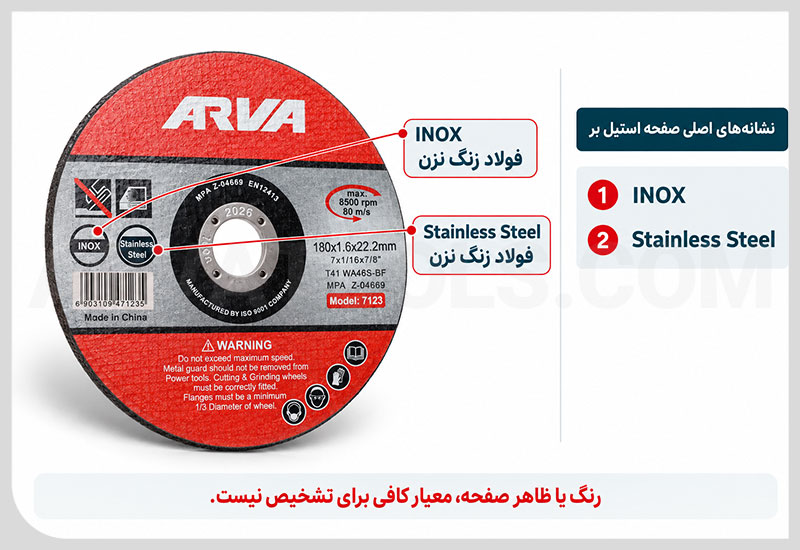

تشخیص صفحه برش استیل از روی علائم
برای شناسایی صفحه برش استیل، به دنبال عبارت INOX یا Stainless Steel باشید. INOX اصطلاح رایج برای فولاد زنگ نزن است و عبارت Stainless Steel نیز همین کاربرد را به زبان انگلیسی مشخص می کند. وجود یکی از این نوشته ها نشان می دهد سازنده، صفحه استیل بر را برای برش فولاد زنگ نزن معرفی کرده است.
برخی محصولات ممکن است برای بیش از یک گروه از فلزات معرفی شوند و چند عبارت کاربردی روی برچسب صفحه برش داشته باشند. چنین کاربرد ترکیبی فقط زمانی معتبر است که به صورت صریح روی محصول، بسته بندی یا اطلاعات رسمی همان مدل اعلام شده باشد.
♦️ نکته: رنگ برچسب یا ظاهر مشابه دو صفحه برش، دلیل کافی برای تشخیص صفحه استیل بر نیست. عبارت INOX یا Stainless Steel و دامنه کاربرد اعلام شده از سوی سازنده را ملاک قرار دهید.

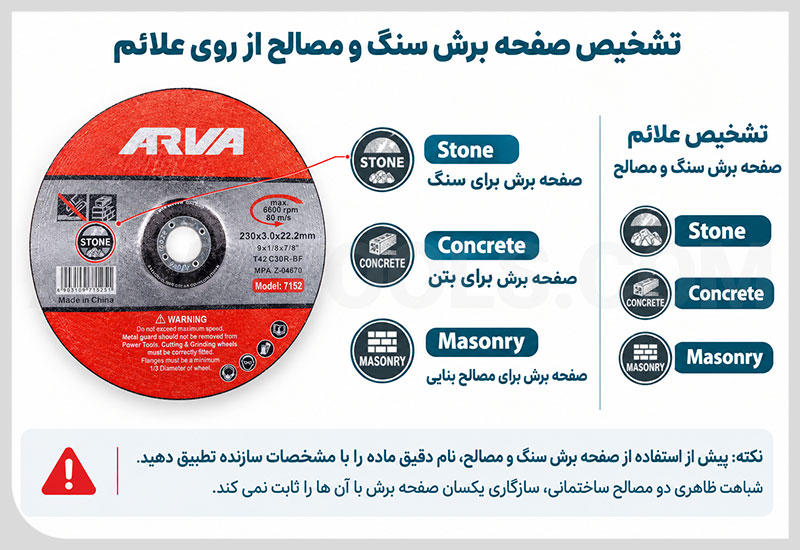

تشخیص صفحه برش سنگ و مصالح از روی علائم
برای تشخیص صفحه سنگ بر یا صفحه برش مصالح، عبارت های درج شده روی محصول را بخوانید. نوشته هایی مانند Stone، Concrete و Masonry به ترتیب می توانند به سنگ، بتن و مصالح بنایی اشاره کنند. تصویر سنگ، آجر یا بتن نیز ممکن است در کنار این نوشته ها قرار بگیرد.
- Stone: صفحه برش برای سنگ یا گروه مشخصی از مواد سنگی معرفی شده است.
- Concrete: کاربرد صفحه برش برای بتن اعلام شده است.
- Masonry: صفحه برش برای مصالح بنایی مشخص شده در راهنمای محصول کاربرد دارد.
این عنوان ها را نباید گسترده تر از دامنه اعلام شده تفسیر کرد. برای مثال، درج Stone روی سنگ بر به تنهایی تایید نمی کند که همان صفحه برش برای بتن، سرامیک، آجر و تمام سنگ های طبیعی نیز مناسب است. جنس دقیق قطعه باید در فهرست کاربردهای همان محصول وجود داشته باشد.
♦️ نکته: پیش از استفاده از صفحه برش سنگ و مصالح، نام دقیق ماده را با مشخصات سازنده تطبیق دهید. شباهت ظاهری دو مصالح ساختمانی، سازگاری یکسان صفحه برش با آن ها را ثابت نمی کند.

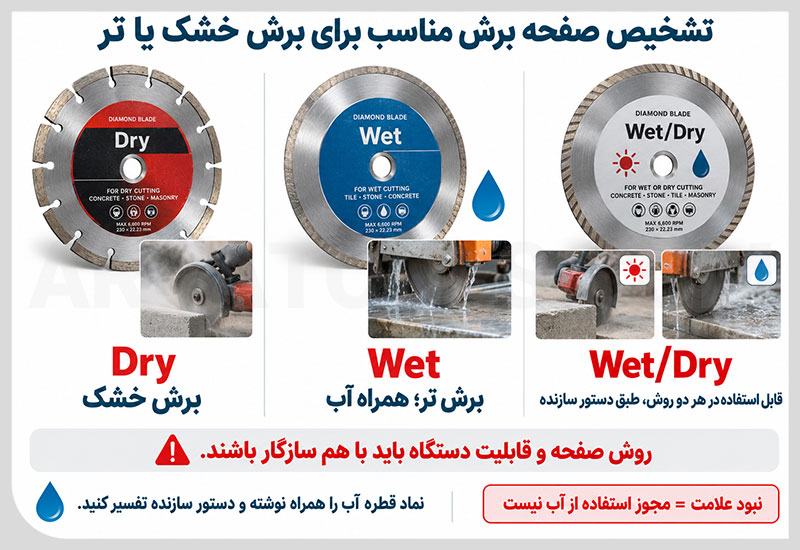

از کجا بفهمیم صفحه برش برای برش خشک است یا تر؟
عبارت Dry به کاربرد خشک و عبارت Wet به کاربرد همراه آب اشاره دارد. بعضی محصولات با عبارت Wet/Dry برای هر دو روش معرفی می شوند. نماد قطره آب نیز باید همراه نوشته ها و دستور سازنده تفسیر شود؛ به ویژه اگر قطره آب با خط مورب نمایش داده شده باشد.
برش تر یا خشک فقط به علائم روی سنگ بر وابسته نیست. دستگاه نیز باید برای همان روش طراحی شده باشد و دستور سازنده صفحه برش باید استفاده از آب را مجاز بداند. این علامت ها بیشتر روی برخی صفحات برش الماسه دیده می شوند و نباید دستور آن ها را به صفحات برش ساینده رزینی تعمیم داد.
اگر هیچ عبارت یا نماد مشخصی درباره روش خشک یا تر روی صفحه برش وجود ندارد، نبود علامت را مجوز استفاده از آب در نظر نگیرید. در این وضعیت، بسته بندی صفحه برش و راهنمای رسمی همان مدل را بررسی کنید. اگر روش مجاز همچنان مشخص نبود، از صفحه برش همراه آب استفاده نکنید.
♦️ نکته: حتی اگر روی صفحه برش عبارت Wet درج شده باشد، استفاده از آب با فرزی که برای کار تر طراحی نشده است مجاز نیست. روش درج شده روی صفحه برش و قابلیت دستگاه باید هم زمان با یکدیگر سازگار باشند.

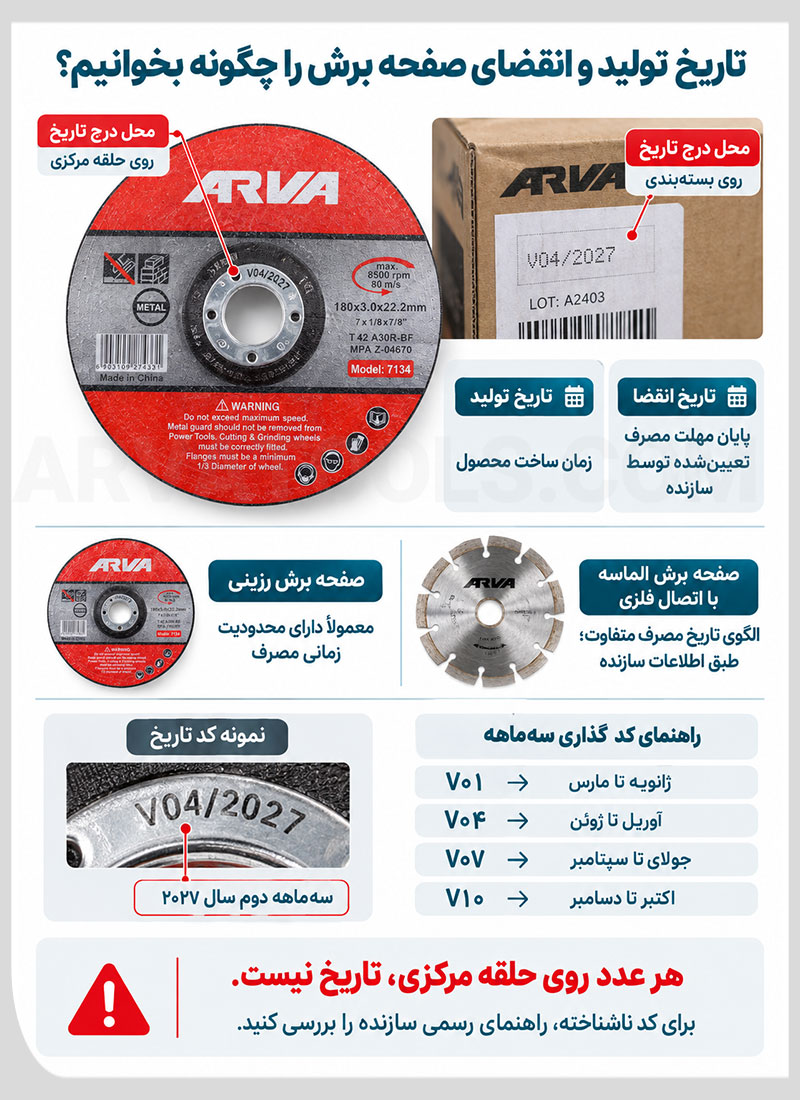

تاریخ تولید و انقضای صفحه برش را چگونه بخوانیم؟
تاریخ تولید و انقضا از مهم ترین علائم روی صفحه برش برای بررسی اعتبار زمانی محصول هستند. این اطلاعات ممکن است روی حلقه فلزی، برچسب صفحه برش یا بسته بندی اصلی درج شوند و باید دقیقا براساس الگوی اعلام شده از سوی همان سازنده خوانده شوند.
تاریخ تولید زمان ساخته شدن صفحه برش را نشان می دهد؛ اما تاریخ انقضا آخرین بازه مجاز مصرف تعیین شده از سوی سازنده است. تاریخ خرید هیچ کدام از این دو تاریخ محسوب نمی شود، زیرا ممکن است صفحه برش پیش از فروش مدتی در انبار نگهداری شده باشد.
| اطلاعات زمانی | مفهوم و محل احتمالی درج |
|---|---|
| تاریخ تولید صفحه برش | زمان ساخت محصول؛ معمولا روی حلقه مرکزی، برچسب صفحه برش یا بسته بندی درج می شود. |
| تاریخ انقضای صفحه برش | پایان مهلت مصرف تعیین شده؛ ممکن است روی حلقه مرکزی یا بسته بندی صفحه برش درج شود. |
آیا صفحه برش تاریخ انقضا دارد؟ صفحات برش ساینده با پیوند رزینی معمولا دارای محدودیت زمانی مصرف هستند و تاریخ درج شده از سوی سازنده باید درباره هر محصول بررسی شود. درباره صفحات برش الماسه با بدنه و اتصال فلزی، نباید همان الگوی زمانی محصولات رزینی را به کار برد؛ ممکن است سازنده تاریخ تولید، شماره سری ساخت یا محدودیت دیگری درج کند. در هر دو نوع صفحه برش، اطلاعات رسمی همان محصول ملاک است و نمی توان یک عمر ثابت برای تمام صفحات برش اعلام کرد.
قالب تاریخ نیز بین سازندگان یکسان نیست. برای نمونه، در راهنمای صفحات برش کلینگ اسپور، کدهای زیر برای مشخص کردن سه ماهه مربوط به انقضا استفاده می شوند:
| کد درج شده | بازه زمانی |
|---|---|
| V01 | ژانویه تا مارس |
| V04 | آوریل تا ژوئن |
| V07 | جولای تا سپتامبر |
| V10 | اکتبر تا دسامبر |
برای مثال، کد V04/2027 در این شیوه کدگذاری به معنی پایان مهلت مصرف در سه ماهه دوم سال ۲۰۲۷ است؛ عدد 04 روز یا سال تولید صفحه برش نیست. این مثال فقط با راهنمای همین سازنده اعتبار دارد و نباید برای خواندن تاریخ مصرف سنگ بر آروا یا برند دیگری استفاده شود، مگر اینکه همان الگو در راهنمای محصول تایید شده باشد.
♦️ نکته: هر عدد حک شده روی حلقه مرکزی، تاریخ صفحه برش نیست. شماره بچ یا شناسه محصول می تواند ظاهری شبیه کد تاریخ داشته باشد؛ بنابراین بدون وجود راهنمای سازنده، هیچ کد ناشناخته ای را به عنوان تاریخ تولید یا انقضا تفسیر نکنید.

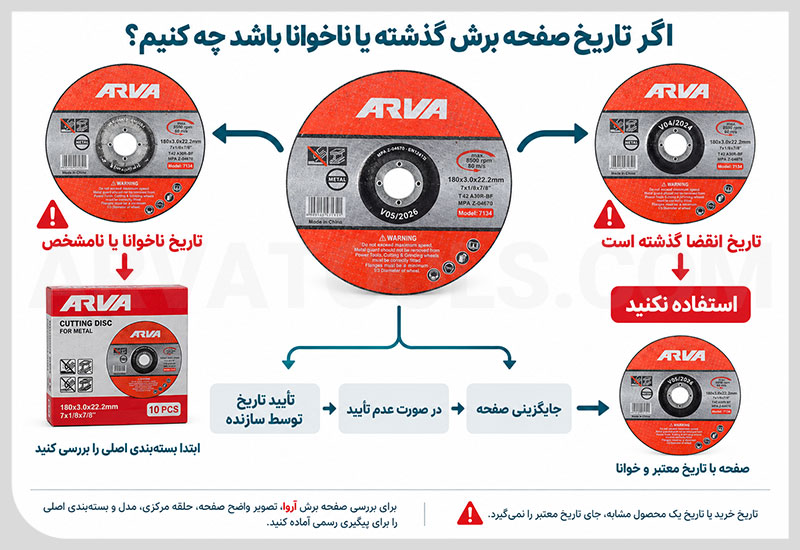

اگر تاریخ صفحه برش گذشته یا ناخوانا باشد چه کنیم؟
از صفحه برش دارای تاریخ انقضای گذشته استفاده نکنید؛ حتی اگر صفحه برش استفاده نشده و از نظر ظاهری سالم باشد. ظاهر سالم، اعتبار زمانی صفحه برش را تایید نمی کند و بعضی تغییرات موثر بر استحکام محصول با بررسی چشمی قابل تشخیص نیستند.
اگر تاریخ صفحه برش پاک شده، مخدوش یا ناخوانا است، تا زمان مشخص شدن اعتبار محصول از صفحه برش استفاده نکنید. ابتدا بسته بندی اصلی را بررسی کنید و مطمئن شوید اطلاعات روی بسته بندی دقیقا به همان صفحه برش تعلق دارد. تاریخ یک محصول مشابه یا زمان تقریبی خرید، جای تاریخ معتبر را نمی گیرد.
برای بررسی تاریخ صفحه برش آروا، تصویر واضحی از دو طرف صفحه برش، حلقه مرکزی، شماره مدل و بسته بندی اصلی تهیه کنید و اطلاعات را از طریق راه های ارتباطی رسمی آروا پیگیری کنید. اگر تاریخ یا مهلت مصرف از سوی سازنده قابل تایید نبود، صفحه برش را با محصولی دارای اطلاعات زمانی خوانا و معتبر جایگزین کنید.
♦️ نکته: صفحه برش منقضی یا دارای تاریخ نامشخص را از صفحات برش آماده مصرف جدا کنید و وضعیت آن را روی بسته بندی بنویسید تا فرد دیگری در کارگاه به اشتباه از صفحه برش استفاده نکند.

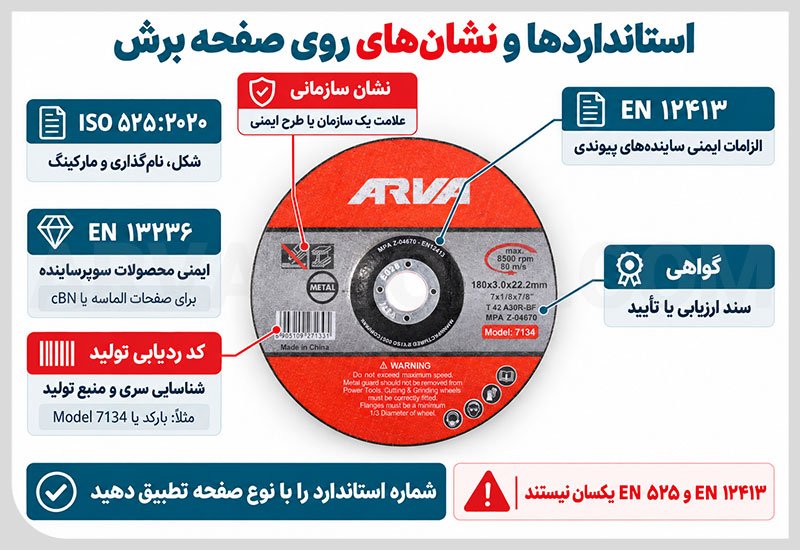

استانداردها و علائم ایمنی روی صفحه برش چه معنایی دارند؟
استانداردها و علائم ایمنی روی صفحه برش مشخص می کنند محصول تحت چه الزامات ایمنی معرفی شده و هنگام کار چه محدودیت هایی باید رعایت شوند. برای خواندن درست این بخش از نوشته های روی صفحه برش، باید میان شماره استاندارد، نشان یک سازمان و گواهی تفاوت قائل شوید؛ این سه مفهوم جای یکدیگر را نمی گیرند.
شماره های استاندارد روی صفحه برش همگی یک موضوع را بیان نمی کنند. برای نمونه، EN 12413 به الزامات ایمنی محصولات ساینده پیوندی مربوط است؛ در حالی که ISO 525:2020 شکل، نام گذاری، مشخصات و الزامات مارکینگ محصولات ساینده پیوندی را پوشش می دهد. ISO 525 برای محصولات سوپرساینده و ساینده های پوشش دار کاربرد ندارد.
برای صفحات سوپرساینده حاوی الماس یا نیترید بور مکعبی (cBN)، مانند صفحات الماسه مشمول این استاندارد، EN 13236 مرجع ایمنی مرتبط است. بنابراین شماره استاندارد باید با نوع و ساختار همان صفحه تطبیق داده شود و نمی توان استاندارد یک گروه از صفحات را به گروه دیگر تعمیم داد.
| نوع نوشته یا نشان | معنا | نکته هنگام بررسی |
|---|---|---|
| ISO 525:2020 | استاندارد مربوط به شکل، نام گذاری، مشخصات و مارکینگ محصولات ساینده پیوندی | به خواندن و ساختار اطلاعات محصول مربوط است و نباید آن را با استاندارد ایمنی یا گواهی محصول یکسان دانست. |
| EN 12413 | استاندارد الزامات ایمنی محصولات ساینده پیوندی چرخان | برای این گروه از محصولات، الزامات و آزمون های ایمنی و اطلاعات موردنیاز برای استفاده ایمن را پوشش می دهد. |
| EN 13236 | استاندارد الزامات ایمنی محصولات سوپرساینده مانند محصولات حاوی الماس یا cBN | به صفحات ساینده پیوندی معمولی تعمیم داده نمی شود. |
| نشان سازمانی مانند oSa | علامت متعلق به یک سازمان یا طرح مشخص ایمنی است. | نشان سازمانی با شماره استاندارد ISO یا EN یکسان نیست. |
| گواهی یا Certificate | سندی درباره ارزیابی یا تایید مشخصی که صادرکننده، دامنه و اعتبار آن باید معلوم باشد. | وجود یک شماره استاندارد یا لوگو به تنهایی به معنی داشتن هر نوع گواهی مستقل نیست. |
ممکن است روی بعضی صفحات ساینده، کد ردیابی تولید (Traceability Code) یا شماره بچ نیز درج شود. این کد برای شناسایی منبع و جزئیات ساخت یا سری تولید به کار می رود و با شماره مدل، بارکد محصول، شماره استاندارد یا شناسه یک گواهی یکسان نیست. اگر چنین کدی روی صفحه، حلقه مرکزی یا بسته بندی دیده می شود، معنای دقیق آن را براساس سیستم کدگذاری همان سازنده بررسی کنید.
به همین دلیل، عباراتی مانند ISO 525 و EN 12413 را نباید دو شکل نوشتاری از یک استاندارد در نظر گرفت. اولی بر شکل، نام گذاری و مارکینگ محصولات ساینده پیوندی تمرکز دارد و دومی الزامات ایمنی این محصولات را مشخص می کند. همچنین نشان یک سازمان یا گواهی احتمالی محصول، ماهیتی جدا از شماره استاندارد دارد.
♦️ نکته: هنگام بررسی استاندارد صفحه برش، فقط وجود عبارت ISO یا EN را ملاک قرار ندهید. شماره کامل استاندارد و نوع محصول را با یکدیگر تطبیق دهید؛ زیرا استاندارد مرتبط با صفحه ساینده پیوندی لزوما برای صفحه الماسه یا سایر خانواده های ساینده کاربرد ندارد.

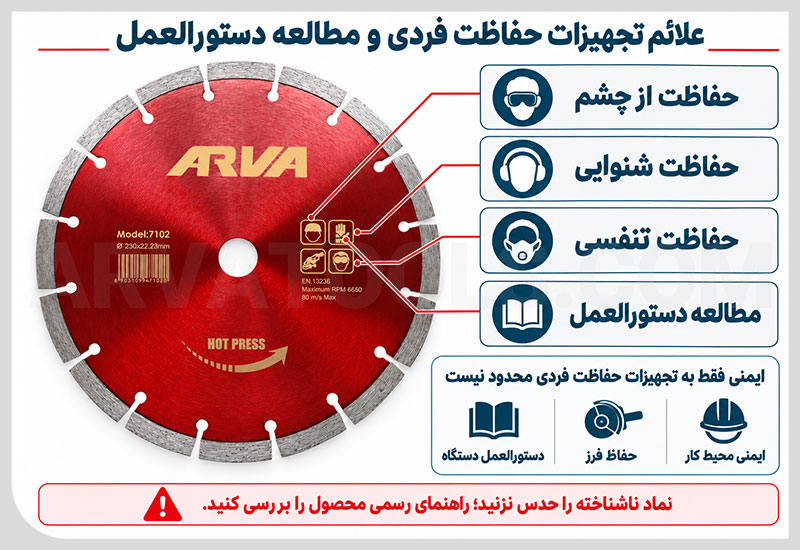

علائم تجهیزات حفاظت فردی و مطالعه دستورالعمل
بخشی از علائم ایمنی روی صفحه برش، تجهیزات حفاظت فردی (Personal Protective Equipment) موردنیاز هنگام کار را نشان می دهند. در کنار آن ها ممکن است نماد مطالعه دستورالعمل نیز دیده شود که به کاربر می گوید پیش از استفاده، راهنمای دستگاه و اطلاعات ایمنی محصول را مطالعه کند.
| علامت روی صفحه برش | مفهوم | اقدام لازم |
|---|---|---|
| نماد عینک یا محافظ چشم | لزوم حفاظت از چشم در برابر ذرات و براده های پرتاب شونده | پیش از شروع برش، از حفاظت چشمی مناسب شرایط کار استفاده کنید. |
| نماد محافظ گوش | لزوم حفاظت شنوایی در برابر صدای ایجاد شده هنگام کار | در شرایطی که حفاظت شنوایی لازم است، از محافظ مناسب استفاده کنید. |
| نماد ماسک یا محافظ تنفسی | لزوم توجه به گردوغبار، دود یا ذرات معلق ایجاد شده هنگام برش | از حفاظت تنفسی متناسب با ماده مورد برش و شرایط محیط کار استفاده کنید. |
| نماد کتاب یا مطالعه دستورالعمل | لزوم مطالعه اطلاعات و دستورهای ایمنی پیش از استفاده | پیش از نصب و کار با صفحه، دستورالعمل دستگاه و اطلاعات ایمنی ارائه شده برای محصول را مطالعه کنید. |
وجود این نمادها به این معنا نیست که همه خطرهای کار فقط با تجهیزات حفاظت فردی کنترل می شوند. دستورالعمل دستگاه، حفاظ فرز و سایر الزامات ایمنی محیط کار نیز باید رعایت شوند.
♦️ نکته: اگر نمادی روی صفحه برای شما ناشناخته است، معنای آن را حدس نزنید. پیش از استفاده، راهنمای رسمی همان محصول یا سازنده را بررسی کنید؛ به ویژه زمانی که علامت به یک محدودیت یا دستور ایمنی اشاره دارد.

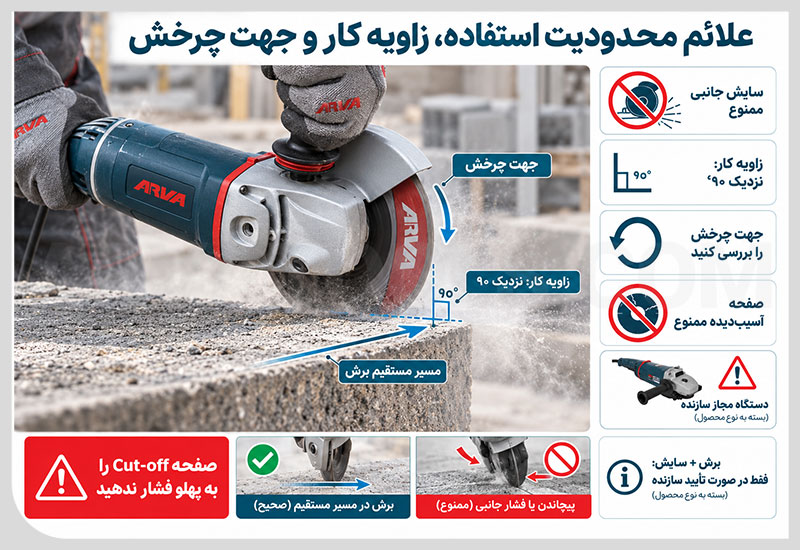

علائم محدودیت استفاده، زاویه کار و جهت چرخش
برخی نشانه های روی صفحه برش به جای تجهیزات حفاظت فردی، روش مجاز استفاده از خود صفحه را مشخص می کنند. مهم ترین موارد شامل ممنوعیت سایش جانبی، زاویه کار و در بعضی محصولات جهت چرخش هستند.
| علامت یا نوشته | مفهوم | اقدام لازم |
|---|---|---|
| ممنوعیت سایش جانبی یا نماد Do not use for side grinding | سطح جانبی صفحه برای ساب زدن و وارد شدن فشار جانبی طراحی نشده است. | صفحه را فقط برای عملیات برشی که سازنده مشخص کرده استفاده کنید و برای صاف کردن جوش، پلیسه گیری یا سایش سطح از پهلوی صفحه کمک نگیرید. |
| علامت زاویه برش ۹۰ درجه | صفحه برش باید هنگام برش مستقیم در امتداد خود حرکت کند و نسبت به سطح قطعه در زاویه توصیه شده قرار بگیرد. | در صفحات Cut-off معمولی که فقط برای برش معرفی شده اند، صفحه را بدون انحراف جانبی و معمولا نزدیک به زاویه ۹۰ درجه نسبت به سطح قطعه نگه دارید؛ مگر اینکه سازنده همان محصول دستور دیگری داده باشد. |
| فلش جهت چرخش | جهت چرخش تعریف شده برای صفحه را نشان می دهد. | اگر فلش روی صفحه وجود دارد، هنگام نصب آن را با جهت دوران دستگاه تطبیق دهید. وجود چنین فلشی در همه صفحات برش الزامی نیست. |
| نماد ممنوعیت استفاده روی دستگاه دستی | صفحه برای کار روی دستگاه دستی مانند فرز دستی تایید نشده است. | صفحه را روی فرز دستی نصب نکنید و فقط از نوع دستگاهی استفاده کنید که سازنده صفحه مشخص کرده است. |
| نماد عدم استفاده از صفحه آسیب دیده | صفحه ترک خورده، لب پر، ضربه خورده یا دارای آسیب قابل مشاهده نباید به کار گرفته شود. | صفحه آسیب دیده را کنار بگذارید و برای آزمایش سالم بودن آن، دستگاه را روشن نکنید. |
صفحه برش معمولی را نباید مانند صفحه ساب تحت فشار جانبی قرار داد. FEPA و سازندگان صفحات ساینده نسبت به فشار جانبی روی صفحات Cut-off هشدار می دهند؛ حتی کج شدن صفحه هنگام برش می تواند بار جانبی قابل توجهی ایجاد کند. برای صفحات برشی که فقط برای Cut-off ساخته شده اند، حفظ صفحه در مسیر مستقیم برش و زاویه نزدیک به ۹۰ درجه از اصول استفاده صحیح است.
البته بعضی صفحات خاص به عنوان محصول ترکیبی برای برش و سایش ساخته می شوند و سازنده ممکن است کاربرد جانبی مشخصی را برای آن ها مجاز اعلام کند. این ویژگی را نباید به یک صفحه برش معمولی تعمیم داد؛ مجاز بودن سایش جانبی باید صریحا در مشخصات همان محصول ذکر شده باشد.
محدودیت استفاده ممکن است علاوه بر نماد تصویری، با یک کد نیز مشخص شود. در چنین حالتی کد باید براساس استاندارد یا راهنمای سازنده همان صفحه تفسیر شود و نماد یا دستور همراه آن در اولویت بررسی قرار گیرد.
♦️ نکته: اگر هنگام برش مجبور هستید صفحه را برای اصلاح مسیر به پهلو فشار دهید، برش را متوقف کنید. صفحه Cut-off را با فشار جانبی وادار به تغییر مسیر نکنید؛ مسیر برش باید بدون پیچاندن یا خم کردن صفحه اصلاح شود.

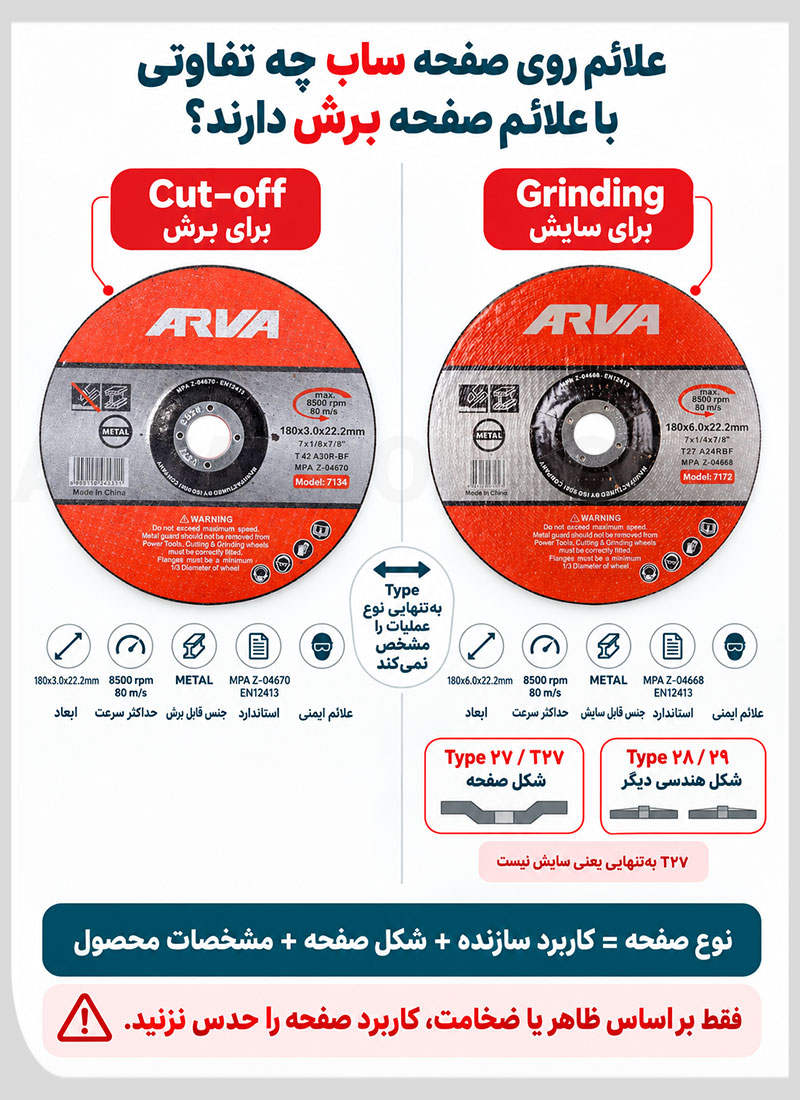

علائم روی صفحه ساب چه تفاوتی با علائم صفحه برش دارند؟
در این بخش منظور از صفحه ساب، صفحات ساینده پیوندی متداول برای سایش فلز با فرز است، نه فلاپ دیسک، صفحه فیبری، برس سیمی یا سایر ابزارهای سایش. بخش زیادی از نوشته های صفحه ساب، مانند ابعاد، حداکثر دور مجاز، جنس قطعه، استاندارد و علائم ایمنی با صفحه برش مشترک هستند و به همان روشی خوانده می شوند که در بخش های قبل توضیح داده شد. تفاوت اصلی روی برچسب را باید در نوع صفحه و عملیاتی که سازنده برای آن تعیین کرده است جستجو کرد.
| نشانه روی برچسب | تفاوت در صفحه ساب |
|---|---|
| Grinding یا عبارت مشابه مربوط به سایش | نشان می دهد سازنده محصول را برای عملیات سایش معرفی کرده است؛ در مقابل، روی صفحه برش معمولا کاربرد برشی یا Cut-off مشخص می شود. |
| Type 27 یا T27 | یکی از شکل های رایج در صفحات ساب فرورفته از مرکز است. با این حال Type 27 شکل هندسی را مشخص می کند و به تنهایی اثبات نمی کند که صفحه برای سایش ساخته شده است؛ برخی صفحات برش نیز می توانند شکل Type 27 داشته باشند. |
| Type 28 یا Type 29 | ممکن است روی بعضی صفحات ساب با شکل هندسی متفاوت دیده شود. وجود این کد باید همراه با کاربرد اعلام شده سازنده تفسیر شود و نباید صرفا از روی شماره Type، نوع عملیات را حدس زد. |
بنابراین برای تشخیص صفحه ساب از صفحه برش، به یک علامت منفرد مانند T27 اکتفا نکنید. عنوان کاربرد روی محصول، شکل صفحه و اطلاعات رسمی همان مدل باید یکدیگر را تایید کنند؛ سایر علائم مشترک نیز همان معنایی را دارند که پیش تر برای صفحه برش توضیح داده شد.
♦️ نکته: ضخیم تر بودن ظاهری یک صفحه یا وجود مرکز فرورفته، به تنهایی مجوز استفاده از آن برای سایش نیست. اگر کاربرد Grinding یا کاربرد سایش در مشخصات محصول تایید نشده است، صفحه را فقط از روی ظاهر در گروه صفحه ساب قرار ندهید.
بیشتر بخوانید: آشنایی با انواع سنگ ساب

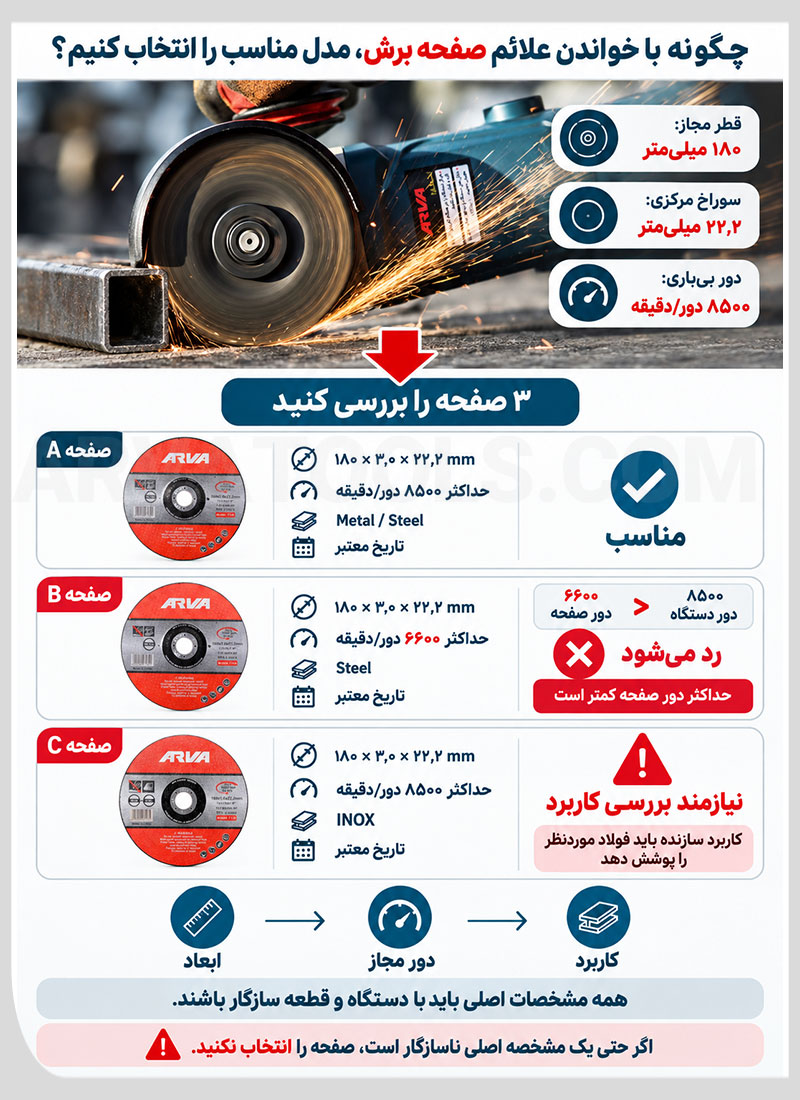

چگونه با خواندن علائم صفحه برش، مدل مناسب را انتخاب کنیم؟
فرض کنید می خواهید یک پروفیل فولادی را با یک فرز ۱۸۰ میلی متری برش دهید. در این مثال آموزشی، مشخصات دستگاه و گزینه های صفحه برش فرضی هستند تا روش تطبیق علائم روشن شود.
مشخصات فرضی دستگاه شامل قطر مجاز ۱۸۰ میلی متر، سوراخ مرکزی ۲۲٫۲ میلی متر و دور بی باری ۸۵۰۰ دور در دقیقه است. سه صفحه برش نیز با مشخصات زیر در اختیار دارید:
| گزینه | اطلاعات روی صفحه | نتیجه تطبیق |
|---|---|---|
| صفحه A | 180 × 3.0 × 22.2 mm، حداکثر ۸۵۰۰ دور در دقیقه، کاربرد Metal/Steel، تاریخ معتبر | مناسب است. ابعاد، دور مجاز، کاربرد و اعتبار زمانی با شرایط فرضی این برش مطابقت دارند. |
| صفحه B | 180 × 3.0 × 22.2 mm، حداکثر ۶۶۰۰ دور در دقیقه، کاربرد Steel، تاریخ معتبر | رد می شود. با وجود تطابق ابعاد و کاربرد، حداکثر دور مجاز صفحه از دور دستگاه کمتر است. |
| صفحه C | 180 × 3.0 × 22.2 mm، حداکثر ۸۵۰۰ دور در دقیقه، کاربرد INOX، تاریخ معتبر | برای این مثال فقط در صورت تایید کاربرد برای فولاد موردنظر قابل استفاده است. اگر مشخصات سازنده کاربرد صفحه را فقط به فولاد زنگ نزن محدود کرده باشد، این گزینه برای پروفیل فولادی انتخاب نمی شود. |
در این سناریو، صفحه A بدون تعارض با اطلاعات فرضی دستگاه و قطعه انتخاب می شود. صفحه B به دلیل ناسازگاری سرعت کنار گذاشته می شود و صفحه C نیز تنها زمانی قابل قبول است که دامنه کاربرد اعلام شده از سوی سازنده، جنس قطعه موردنظر را پوشش دهد.
♦️ نکته: در انتخاب صفحه برش، عبور از یک معیار به معنی مناسب بودن نهایی صفحه نیست. اگر حتی یکی از مشخصات اصلی مانند ابعاد، دور مجاز یا کاربرد با دستگاه و قطعه سازگار نباشد، همان گزینه را کنار بگذارید.
معرفی صفحه برش و صفحه ساب آروا
اگر بعد از بررسی علائم روی صفحه برش قصد خرید دارید، می توانید محصولات آروا را در دسته صفحه برش و صفحه ساب بررسی کنید. این دسته شامل محصولاتی برای کاربردهای مختلف برش و سایش است و برای هر محصول، مشخصاتی مانند ابعاد، کاربرد و اطلاعات فنی همان مدل در دسترس قرار می گیرد تا بتوانید گزینه متناسب با دستگاه و نوع کار خود را پیدا کنید.
در میان محصولات این گروه، می توانید صفحات مخصوص کار روی فلز، استیل، سنگ و همچنین صفحات ساب را مشاهده کنید. از آنجا که مشخصات همه صفحات یکسان نیست، بهتر است هنگام خرید به جای انتخاب صرفا براساس ظاهر یا نام محصول، صفحه مشخصات همان مدل را بررسی کنید و از تطابق آن با فرز یا مینی فرز خود مطمئن شوید.
مزیت مراجعه به دسته بندی رسمی آروا این است که می توانید مدل های موجود را در یک مسیر مشخص ببینید و پیش از خرید، اطلاعات هر محصول را با نیاز خود مقایسه کنید. اگر برای کارگاه، آهنگری، نصب یا مصارف فنی به صفحه برش یا صفحه ساب نیاز دارید، بررسی این دسته بندی می تواند نقطه شروع مناسبی برای پیدا کردن محصول موردنظر باشد.
کلام آروا:
خواندن درست علائم روی صفحه برش زمانی کاربردی است که اطلاعات همان محصول را با نیاز واقعی کار خود تطبیق دهید. پیش از استفاده، مشخصات درج شده روی صفحه، بسته بندی و اطلاعات رسمی سازنده را بررسی کنید. اگر درباره علائم صفحه برش سوالی دارید یا تجربه و نکته ای کاربردی در این زمینه می دانید، آن را در بخش نظرات با ما و سایر خوانندگان به اشتراک بگذارید.
پاسخ کارشناسان آروا به سوالات شما درباره صفحه برش
صفحه برش را از کدام سمت روی فرز ببندیم؟
سمتی که نوشته ها یا برچسب صفحه قرار دارند، به تنهایی معیار عمومی برای جهت نصب نیست. اگر صفحه جهت چرخش مشخصی دارد، فلش سازنده را رعایت کنید؛ در صفحات بدون جهت نیز نحوه قرارگیری فلنج و مهره را طبق دفترچه همان دستگاه انجام دهید.
چرا صفحه برش بعد از نصب می لرزد؟
لرزش غیرعادی می تواند از نصب نامناسب، کثیف یا آسیب دیده بودن فلنج، تاب یا آسیب صفحه و ایراد محور یا بلبرینگ دستگاه ایجاد شود. در صورت مشاهده لرزش، کار را متوقف کنید و علت را بررسی کنید؛ ادامه برش برای «جا افتادن» صفحه روش مناسبی نیست.
اگر صفحه برش از دست بیفتد ولی سالم به نظر برسد، می توان از آن استفاده کرد؟
خیر. در راهنماهای ایمنی صفحات ساینده توصیه شده از صفحه ای که افتاده یا ضربه جدی خورده استفاده نشود، زیرا آسیب ایجاد شده همیشه با چشم قابل مشاهده نیست.
صفحه برش را چگونه نگهداری کنیم؟
صفحات ساینده را در محیط خشک، دور از رطوبت، تغییرات شدید دما، روغن، ضربه و فشار یا شرایطی که باعث تاب برداشتن آن ها می شود نگهداری کنید. بسته بندی اصلی و دستور نگهداری سازنده بهترین مرجع برای شرایط نگهداری همان محصول است.
آیا می توان صفحه ساییده شده فرز بزرگ را روی مینی فرز نصب کرد؟
خیر؛ کوچک شدن قطر یک صفحه مصرف شده به معنی مناسب شدن آن برای دستگاه کوچک تر نیست. صفحه باید از ابتدا برای همان دستگاه، ابعاد اتصال و شرایط کاری آن تایید شده باشد؛ بنابراین صفحه مستعمل دستگاه بزرگ را به دلیل کوچک شدن قطر روی مینی فرز منتقل نکنید.
