انواع بالابر و کاربرد آن ها؛ راهنمای شناخت و انتخاب مدل مناسب

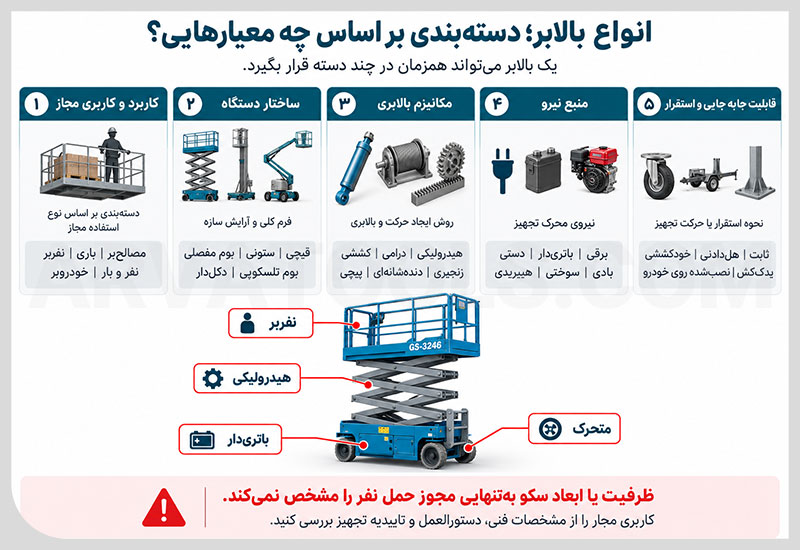

انواع بالابر را می توان از نظر کاربرد، ساختار و مکانیزم، منبع نیرو و نحوه استقرار و جابه جایی دسته بندی کرد. به همین دلیل یک دستگاه ممکن است همزمان در چند گروه قرار بگیرد؛ برای مثال، یک بالابر قیچی می تواند نفربر، هیدرولیکی، باتری دار و متحرک باشد. بنابراین برای انتخاب نوع مناسب بالابر برقی یا دستی، باید علاوه بر نام بالابر، کاربرد، ظرفیت، نوع بار یا نفر قابل حمل و شرایط محل استفاده را نیز در نظر گرفت.

جدول زیر می تواند یک نگاه کلی از انواع بالابر را به شما ارائه دهد:

این تقسیم بندی یک استاندارد جهانی واحد برای نام گذاری همه بالابرها نیست، بلکه چارچوبی برای جدا کردن معیارهای مختلف در این مقاله است. در دسته بندی های تخصصی تجهیزات دسترسی نیز خانواده هایی مانند سکوهای متحرک کار در ارتفاع، سکوهای دکل نورد و بالابرهای کارگاهی بر اساس نوع تجهیز و کاربرد از یکدیگر تفکیک می شوند.

♦️ نکته: ظرفیت اسمی، ابعاد سکو یا توان بالابری به تنهایی مجوز حمل نفر را مشخص نمی کند. برای تشخیص کاربری مجاز، مشخصات فنی، دستورالعمل و تاییدیه همان تجهیز را بررسی کنید.

انواع بالابر: دسته بندی و تفاوت های اصلی

پیش از بررسی نام انواع بالابر، باید بین شکل و مکانیزم دستگاه و کاربری مجاز آن تفاوت بگذارید. بعضی تجهیزات فقط برای حمل بار طراحی شده اند، برخی برای جا به جایی یا دسترسی نفر به ارتفاع کاربرد دارند و در بعضی دستگاه ها استفاده برای نفر و بار طبق طراحی و مشخصات فنی مجاز است. بنابراین داشتن سکو، حفاظ یا ظرفیت بالا به تنهایی مشخص نمی کند که بالابر برای حمل نفر مناسب است.

از طرف دیگر، اصطلاحاتی مانند «صنعتی»، «قیچی»، «هیدرولیکی» و «برقی» هم سطح نیستند. صنعتی معمولا به حوزه کاربرد اشاره دارد، قیچی ساختار دستگاه را توصیف می کند، هیدرولیکی به مکانیزم انتقال نیرو مربوط است و برقی منبع تامین انرژی را مشخص می کند. به همین دلیل یک دستگاه می تواند هم زمان چند مورد از این عنوان ها را داشته باشد. در ادامه انواع بالابر معرفی می شود:

♦️ نکته: این دسته بندی ها لزوما جدا از یکدیگر نیستند. برای مثال، یک بالابر قیچی می تواند همزمان نفربر، هیدرولیکی، باتری دار و خودکششی باشد. بنابراین هنگام انتخاب دستگاه، فقط به نام یا شکل ظاهری آن توجه نکنید و مشخصات فنی، ظرفیت، نوع کاربری و شرایط استقرار مدل موردنظر را بررسی کنید.

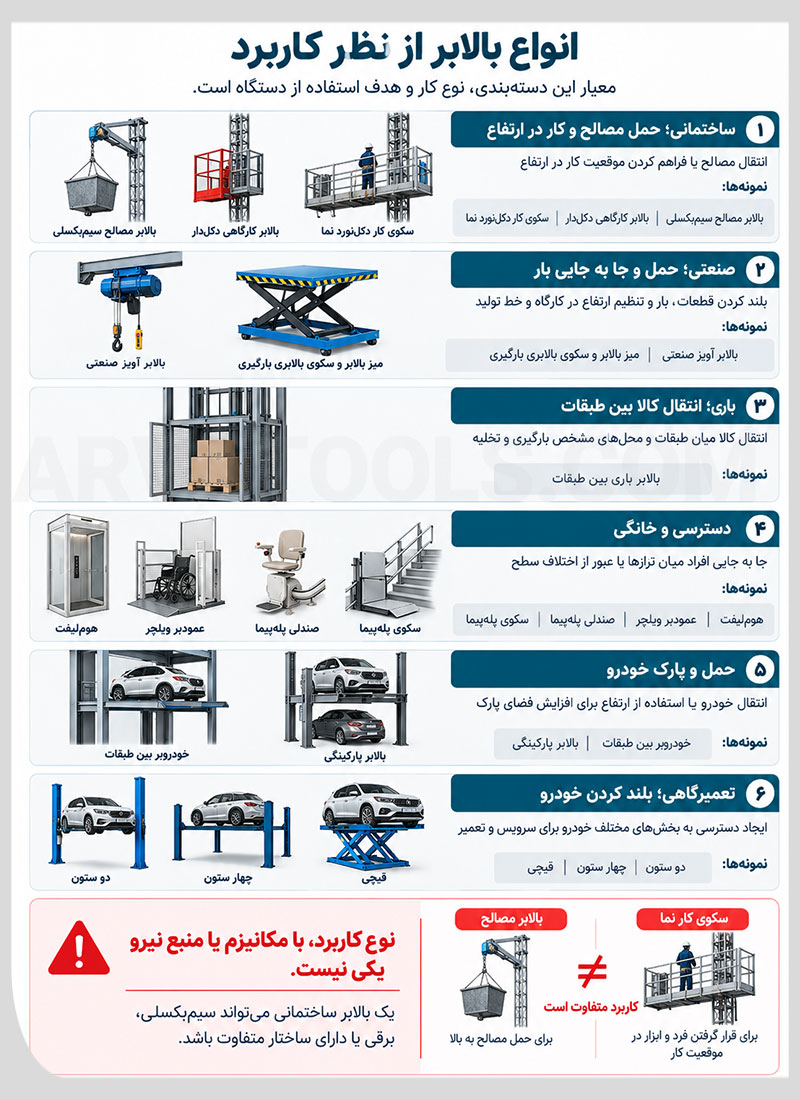

انواع بالابر از نظر کاربرد

در این تقسیم بندی، نوع کار و هدف استفاده از دستگاه معیار است؛ مانند انتقال مصالح ساختمانی، جا به جایی کالا، دسترسی نفر به ارتفاع یا بلند کردن خودرو برای تعمیر. عنوان هایی مثل «ساختمانی»، «باری» و «تعمیرگاهی» نشان می دهند دستگاه برای چه نیازی استفاده می شود، نه اینکه با چه مکانیزم یا منبع نیرویی کار می کند. این دسته بندی کمک می کند ابتدا خانواده متناسب با کار خود را بشناسید.

♦️ نکته: انتقال مصالح به طبقه بالاتر با نگه داشتن نیرو و ابزار در ارتفاع برای کار روی نما، دو نیاز متفاوت است؛ صرف حضور هر دو دستگاه در ساختمان سازی، آن ها را جایگزین یکدیگر نمی کند.

در این جدول، تجهیزات بر اساس کاری که انجام می دهند و محل استفاده معرفی شده اند.

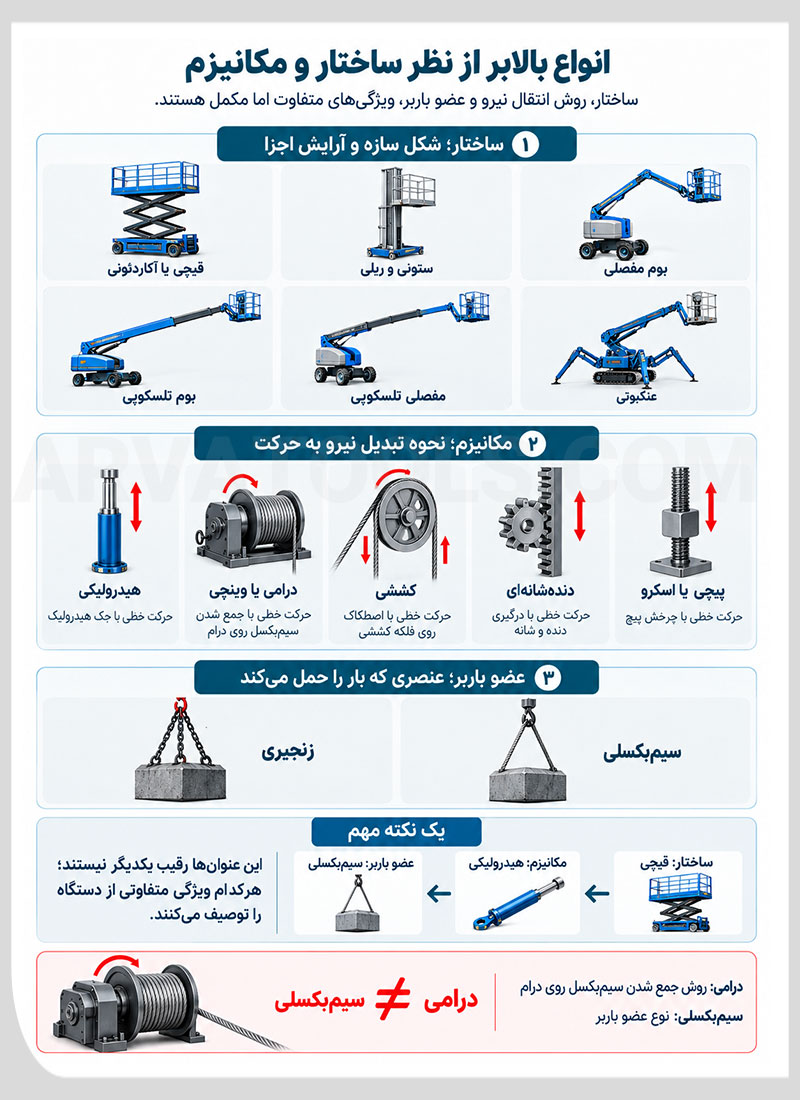

انواع بالابر از نظر ساختار و مکانیزم

در این تقسیم بندی، شکل سازه و شیوه ایجاد حرکت بالابری بررسی می شود. «ساختار» به آرایش اجزایی مانند ستون ها و بازوها اشاره دارد؛ مثل قیچی و بوم مفصلی. «مکانیزم» مشخص می کند نیرو چگونه به حرکت بار یا سکو تبدیل می شود؛ مانند سامانه هیدرولیکی، درامی یا پیچی. عنوان های «زنجیری» و «سیم بکسلی» نیز نوع عضو باربر را توصیف می کنند. این ویژگی ها مکمل یکدیگر هستند، نه نام چند گروه کاملا جدا.

♦️ نکته: برای تشخیص مکانیزم، فقط به ظاهر دستگاه تکیه نکنید؛ دو بالابر با ساختار مشابه ممکن است سازوکار متفاوتی داشته باشند. مشخصات فنی همان مدل را بررسی کنید.

در این جدول، ساختار دستگاه، سازوکار حرکت و نوع عضو باربر جدا مشخص شده اند. برای نمونه، «قیچی» شکل سازه را توصیف می کند، اما «هیدرولیکی» به شیوه انتقال نیرو اشاره دارد.

درامی و سیم بکسلی مترادف نیستند. درامی به نحوه حرکت و جمع شدن سیم بکسل اشاره دارد، اما سیم بکسلی نوع عضو باربر را مشخص می کند. بنابراین یک بالابر سیم بکسلی می تواند درامی باشد یا با سازوکار کششی کار کند.

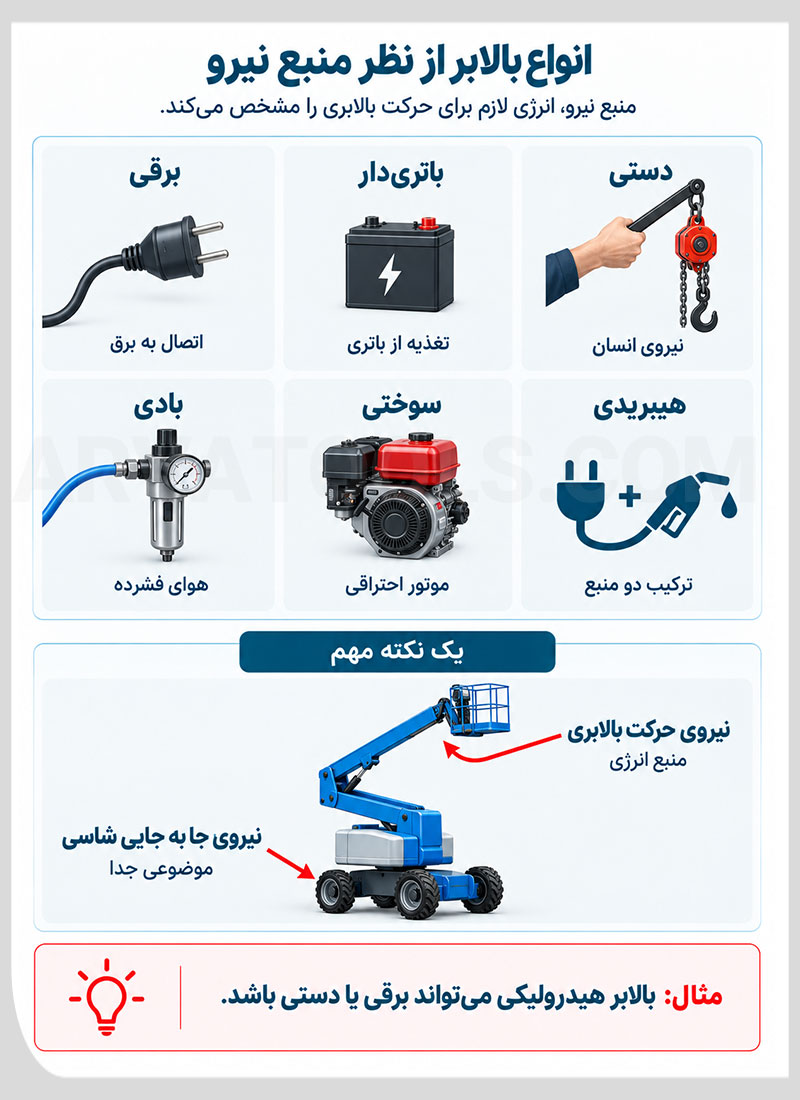

انواع بالابر از نظر منبع نیرو

در این تقسیم بندی، معیار اصلی نحوه تامین انرژی موردنیاز برای حرکت بالابری است. بالابر می تواند از برق شبکه، باتری، نیروی دست، هوای فشرده، موتور سوختی یا ترکیبی از چند منبع انرژی استفاده کند. این دسته بندی با مکانیزم دستگاه فرق دارد؛ مثلا یک بالابر هیدرولیکی می تواند با الکتروموتور برقی کار کند یا فشار موردنیاز آن با پمپ دستی تامین شود.

♦️ نکته: هنگام مقایسه منبع نیرو، مشخص کنید انرژی موردنظر برای حرکت بالابری استفاده می شود یا فقط برای جا به جا کردن شاسی دستگاه؛ این دو موضوع همیشه یکسان نیستند.

ملاک این جدول، تامین نیروی حرکت بالابری است؛ نه نیروی لازم برای جا به جا کردن شاسی دستگاه.

عنوان بالابر زنجیری دستی دو ویژگی را هم زمان بیان می کند: عضو باربر زنجیر است و نیروی حرکت از دست کاربر تامین می شود. در مقابل، عنوان «بالابر زنجیری» به تنهایی دستی بودن دستگاه را مشخص نمی کند.

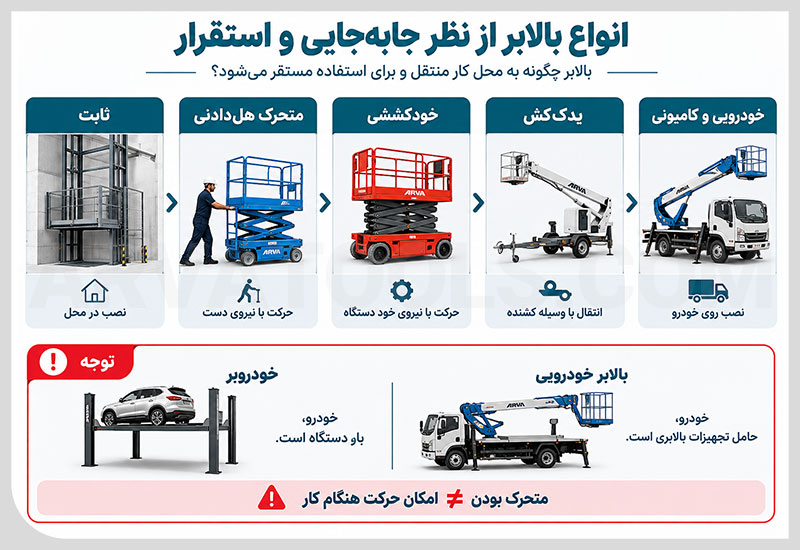

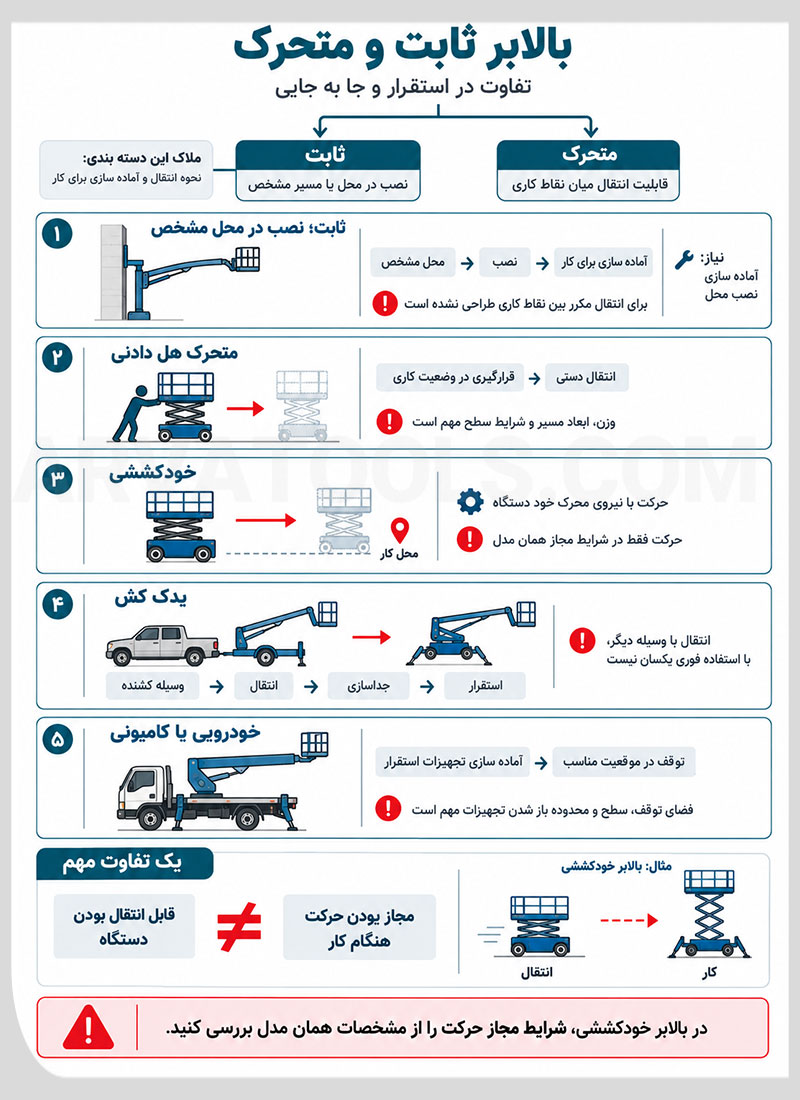

انواع بالابر از نظر نحوه جا به جایی و استقرار

در این تقسیم بندی، معیار اصلی شیوه انتقال دستگاه به محل کار و نحوه آماده شدن آن برای استفاده است. بعضی بالابرها در یک محل مشخص نصب می شوند، بعضی با نیروی دست جا به جا می شوند و برخی دیگر شاسی خودکششی، یدک کش یا خودروی حامل دارند. این دسته بندی درباره نحوه انتقال و استقرار دستگاه است و لزوما نوع مکانیزم بالابری یا کاربری آن را مشخص نمی کند.

♦️ نکته: قابل جا به جا بودن یک بالابر به این معنا نیست که دستگاه می تواند در هر وضعیت یا هنگام کار حرکت کند. شرایط مجاز حرکت و استقرار باید از مشخصات همان مدل بررسی شود.

این نام ها نشان می دهند دستگاه چگونه به محل کار منتقل می شود یا در چه موقعیتی مستقر می ماند.

♦️ نکته: «بالابر خودرویی» را با «خودروبر» اشتباه نگیرید. در بالابر خودرویی، خودرو حامل تجهیزات بالابری است؛ اما در خودروبر، خود خودرو بار دستگاه است و میان ترازها جا به جا می شود.

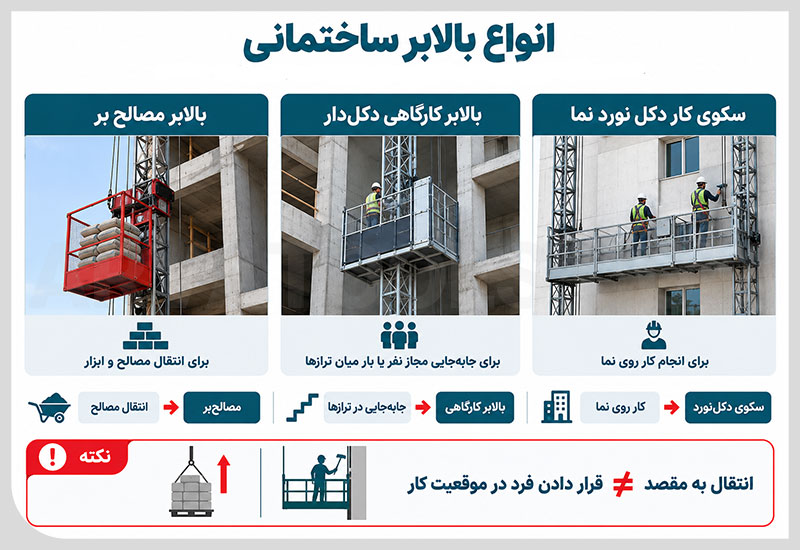

انواع بالابر ساختمانی؛ تفاوت مصالح بر، بالابر کارگاهی و سکوی نما

در پروژه های ساختمانی، نام بالابر ساختمانی می تواند به تجهیزات متفاوتی اشاره کند. «مصالح بر» نام رایج تجهیزی است که برای انتقال مصالح و ابزار به طبقات یا پشت بام استفاده می شود؛ اما اگر هدف رفت و آمد مجاز میان ترازهای کارگاه یا فراهم کردن سکوی کار روی نما باشد، باید خانواده دیگری از تجهیزات بررسی شود.

بنابراین پیش از مقایسه انواع بالابر ساختمانی، مشخص کنید دستگاه قرار است بار را از یک تراز به تراز دیگر منتقل کند، نفر و بار را طبق کاربری مجاز میان توقفگاه ها جا به جا کند یا سکویی برای انجام کار در ارتفاع فراهم کند.

♦️ نکته: ابتدا مشخص کنید هدف اصلی «انتقال بار یا نفر به مقصد دیگر» است یا «قرار دادن افراد و تجهیزات در موقعیت مناسب برای انجام کار». این تفاوت، مسیر انتخاب بالابر ساختمانی را تغییر می دهد.

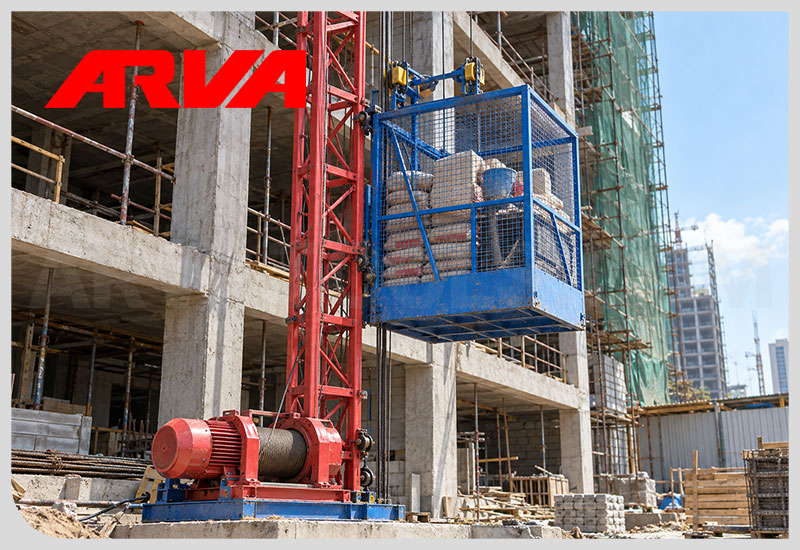

بالابر مصالح بر سیم بکسلی؛ تفاوت مدل های تک فاز و سه فاز

بالابر مصالح بر یکی از شناخته شده ترین انواع بالابر ساختمانی برای انتقال مصالح، ابزار و بار در پروژه است. اجزایی مانند واحد بالابری، سیم بکسل، قلاب و مجموعه نگهدارنده در نمونه های متداول دیده می شوند؛ اما مشخصات دقیق مجموعه باید برای هر مدل جدا بررسی شود. مثلا برای رساندن مصالح از سطح زمین به طبقه یا پشت بام، مصالح بر متناسب با شرایط همان پروژه انتخاب می شود.

یکی از تفاوت های رایج این تجهیزات، تک فاز یا سه فاز بودن آن هاست. این عنوان در درجه اول نوع برق موردنیاز دستگاه را مشخص می کند. بنابراین هنگام مقایسه، باید برق موجود در محل، مشخصات موتور و سایر اطلاعات فنی همان مدل را کنار هم بررسی کنید؛ سه فاز بودن به تنهایی به معنای ظرفیت مشخص یا مناسب بودن دستگاه برای هر پروژه نیست.

در بازار ممکن است عنوان «بالابر ساختمانی» یا «بالابر مصالح» فقط برای واحد بالابری به کار رود یا به مجموعه کامل تری از تجهیزات اشاره کند. به همین دلیل، مقایسه دو پیشنهاد صرفا بر اساس نام یا ظرفیت اعلام شده می تواند گمراه کننده باشد.

♦️ نکته: هنگام استعلام بالابر مصالح بر، مشخص کنید قیمت و مشخصات اعلام شده مربوط به واحد بالابری تنهاست یا مجموعه کامل تجهیزات موردنیاز را شامل می شود.

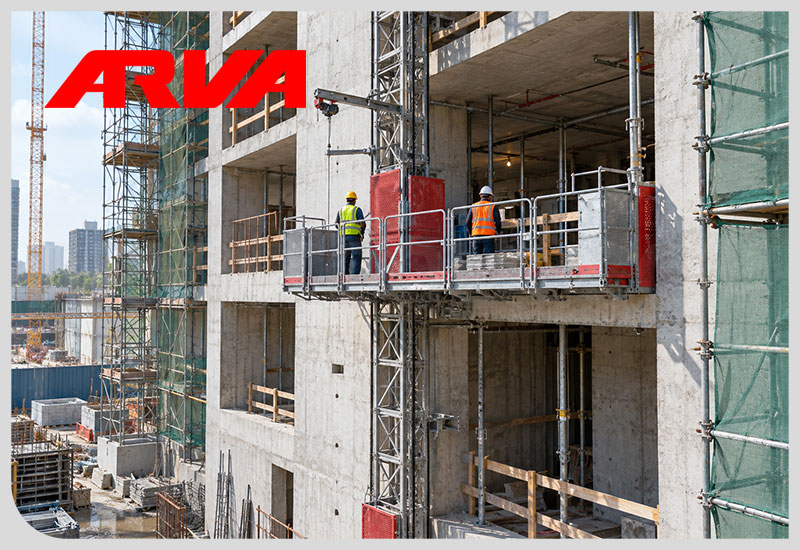

بالابر کارگاهی دکل دار؛ تفاوت مدل های باری و مجاز برای حمل نفر

بالابر کارگاهی دکل دار برای جا به جایی در امتداد یک مسیر هدایت شده و توقف در ترازهای مشخص پروژه استفاده می شود. این ویژگی آن را از مصالح بر متداول که تمرکز اصلی آن انتقال بار است، متمایز می کند. بسته به طراحی دستگاه، کاربری می تواند به حمل بار محدود باشد یا استفاده برای نفر و بار نیز در مشخصات آن پیش بینی شده باشد.

در منابع تخصصی نیز بالابرهای کارگاهی بر اساس کاربری به خانواده های متفاوتی مانند مدل های مخصوص بار، حمل نفر و پلتفرم های حمل تقسیم می شوند. بنابراین عنوان کلی «بالابر کارگاهی» برای مشخص کردن مجاز بودن حمل نفر کافی نیست.

نوع مکانیزم حرکت این تجهیزات در بخش مربوط به سازوکار بالابر بررسی می شود؛ در اینجا معیار اصلی کاربری تاییدشده و نحوه استفاده در ترازهای کارگاه است.

♦️ نکته: داشتن کابین، حفاظ یا فضای کافی برای ایستادن افراد، مجوز حمل نفر نیست. ملاک تشخیص، مشخصات و کاربری تاییدشده همان دستگاه است؛ نه شباهت ظاهری آن به آسانسور.

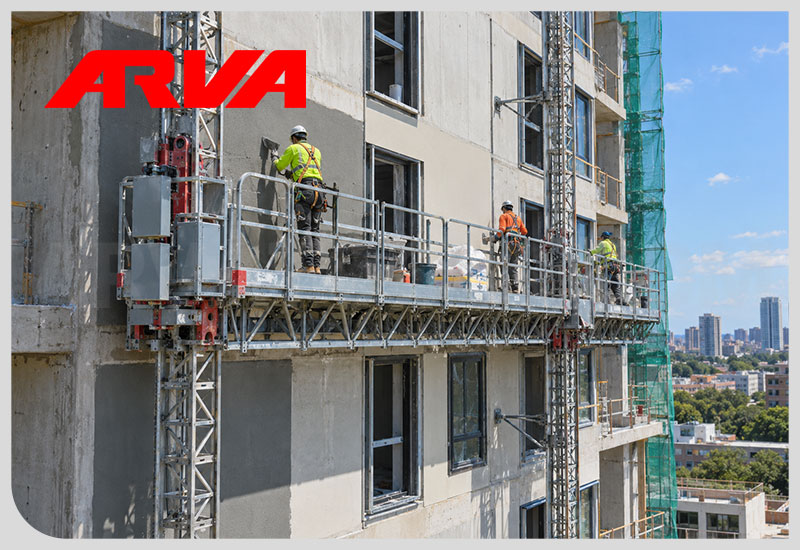

سکوی کار دکل نورد نما؛ تفاوت آن با بالابر حمل نفر و مصالح

سکوی کار دکل نورد برای قرار دادن افراد، ابزار و مصالح موردنیاز در موقعیت مناسب جهت انجام کار روی نما به کار می رود. تفاوت اصلی آن با بالابر حمل مصالح یا بالابر کارگاهی این است که هدف اصلی، رساندن بار یا نفر به یک طبقه و تخلیه آن نیست؛ بلکه سکو در ارتفاع مناسب قرار می گیرد تا عملیات روی سطح نما انجام شود.

این خانواده از تجهیزات نباید با سکوی معلق نما یکسان در نظر گرفته شود. هر دو می توانند برای کار روی نما استفاده شوند، اما ساختار تکیه گاه و شیوه قرارگیری و حرکت آن ها متفاوت است. به همین دلیل، استفاده از نام هایی مانند «کلایمر» بدون مشخص کردن نوع تجهیز می تواند باعث ابهام شود.

برای تشخیص این تجهیزات در تصویر نیز فقط وجود یک سکو کنار ساختمان کافی نیست؛ باید دکل، نحوه تکیه گاه و مسیر حرکت سکو قابل تشخیص باشند.

♦️ نکته: اگر هدف پروژه انجام عملیات روی نماست، تصویر و مشخصات دستگاه را از نظر شیوه تکیه گاه و مسیر حرکت بررسی کنید؛ ظاهر مشابه سکوها به معنای یکسان بودن نوع تجهیز نیست.

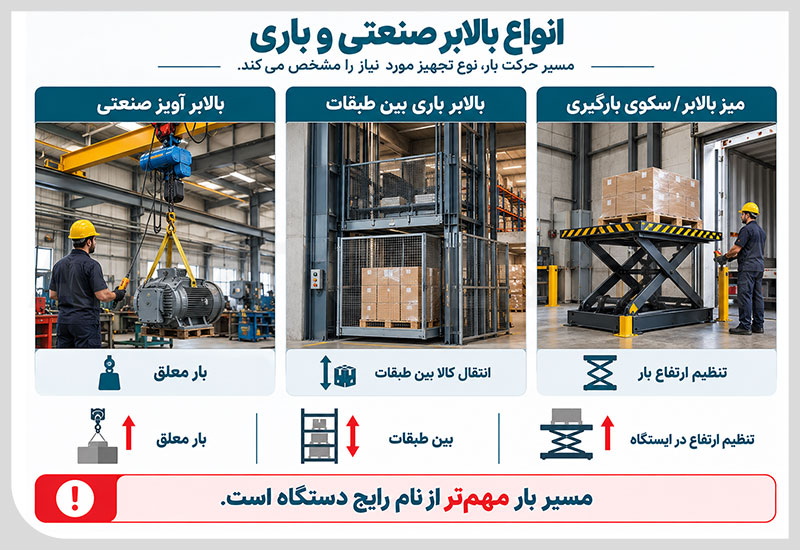

انواع بالابر صنعتی و باری؛ تفاوت کاربرد در کارگاه، انبار و فروشگاه

در انواع بالابر صنعتی و باری، مهم ترین معیار برای تشخیص خانواده مناسب، مسیر حرکت بار و هدف از بلند کردن آن است. بار ممکن است از یک نقطه آویزان و بلند شود، میان طبقات جا به جا شود یا فقط در همان ایستگاه کاری به ارتفاع مناسب برسد. به همین دلیل، «بالابر صنعتی»، «بالابر باری» یا اصطلاح رایج «بالابر مغازه» به تنهایی برای انتخاب نوع دستگاه کافی نیست.

♦️ نکته: قبل از بررسی ظرفیت یا مشخصات فنی، مسیر موردنیاز بار را مشخص کنید. تجهیزی که برای بالا بردن بار معلق مناسب است، الزاما جایگزین بالابر بین طبقات یا میز تنظیم ارتفاع بار نیست.

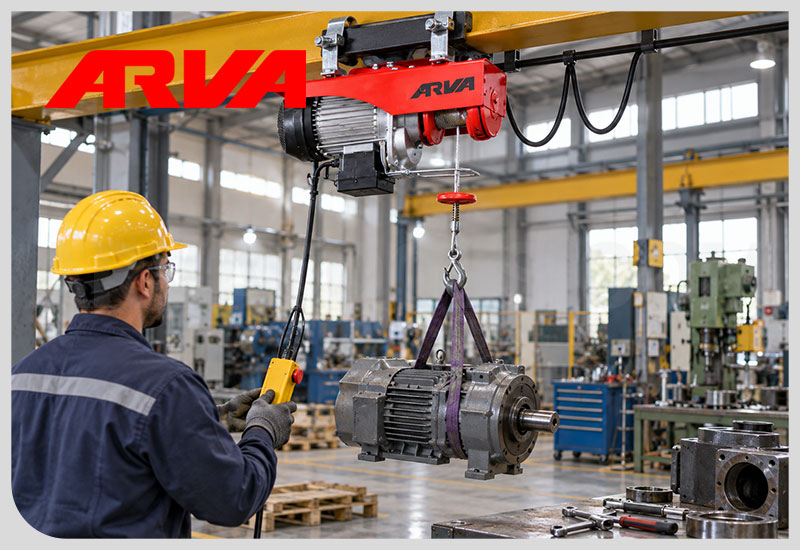

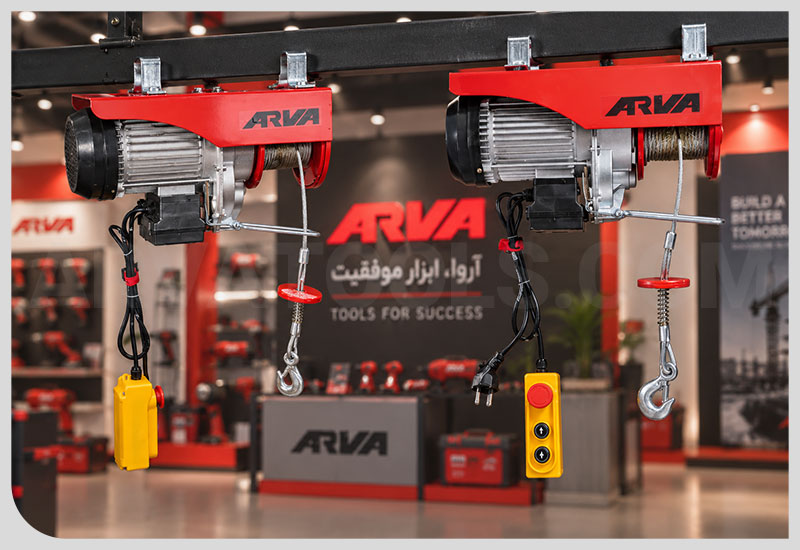

بالابرهای آویز صنعتی (ترولی)؛ برای بلند کردن و جا به جایی قطعات

بالابر آویز صنعتی زمانی کاربرد دارد که بار باید از نقطه اتصال خود بلند شود و به موقعیت دیگری برسد. مثلا در یک کارگاه ممکن است لازم باشد قالب، موتور یا مجموعه پمپ از روی زمین بلند و در محل مونتاژ یا تعمیر قرار داده شود.

یکی از تفاوت های عملی این تجهیزات، مسیر حرکت واحد بالابری است. در نصب ثابت، محل آویز مشخص است و حرکت اصلی بار در همان محدوده انجام می شود. در نمونه مجهز به ترولی، واحد بالابری می تواند در امتداد تیر سازگار جا به جا شود و علاوه بر بالا و پایین کردن بار، موقعیت آن را در مسیر تیر تغییر دهد. نوع زنجیری یا سیم بکسلی این تجهیزات در بخش مربوط به سازوکار و عضو باربر بررسی می شود.

♦️ نکته: انتخاب واحد بالابری بدون بررسی محل آویز کافی نیست. تیر، تکیه گاه، ترولی و نحوه اتصال مجموعه باید برای بار و شرایط واقعی کار متناسب باشند.

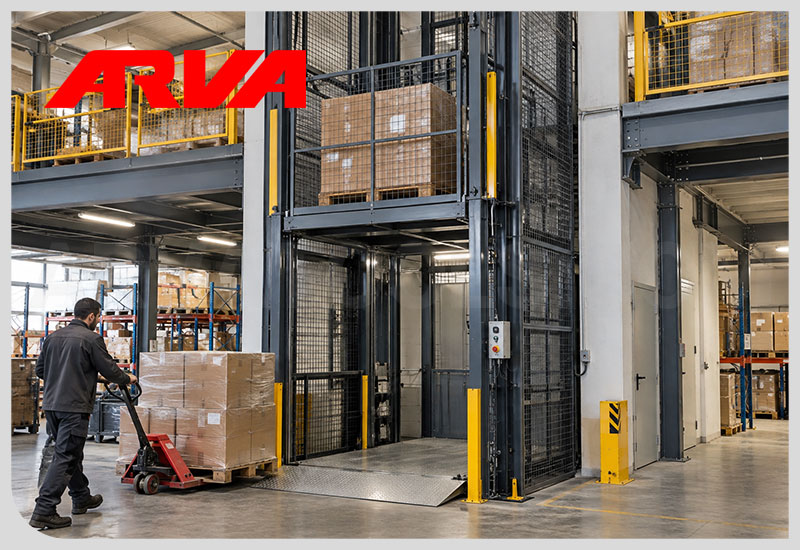

بالابرهای باری بین طبقات؛ گزینه های انبار و فروشگاه

بالابر باری بین طبقات برای انتقال کالا میان ترازهای مشخص ساختمان استفاده می شود. برای مثال، فروشگاهی را در نظر بگیرید که کالا از انبار زیرزمین به طبقه فروش منتقل می شود؛ در این شرایط، هدف فقط بلند کردن بار نیست، بلکه باید بار در مبدا وارد دستگاه شود، در تراز مقصد متوقف شود و امکان تخلیه مناسب آن وجود داشته باشد.

در مقایسه این نوع بالابر باری، علاوه بر ظرفیت باید ابعاد محل بارگیری، تعداد توقف ها، جهت ورود و خروج کالا، فضای موردنیاز برای مانور بار و وضعیت محصور بودن مسیر بررسی شود. به همین دلیل، دو دستگاه با ظرفیت نامی مشابه ممکن است برای نوع کالای یکسان، کارایی عملی متفاوتی داشته باشند.

اصطلاح بالابر مغازه نیز معمولا برای برخی تجهیزات انتقال کالا میان طبقات فروشگاه یا انبار به کار می رود، اما نام رایج دستگاه جای بررسی کاربری مجاز و مشخصات همان مدل را نمی گیرد.

♦️ نکته: فقط وزن بار را اندازه نگیرید. مثلا ممکن است ظرفیت دستگاه برای یک پالت کافی باشد، اما ابعاد ورودی، سطح سکو یا فضای تخلیه اجازه جا به جا کردن ایمن همان پالت را ندهد.

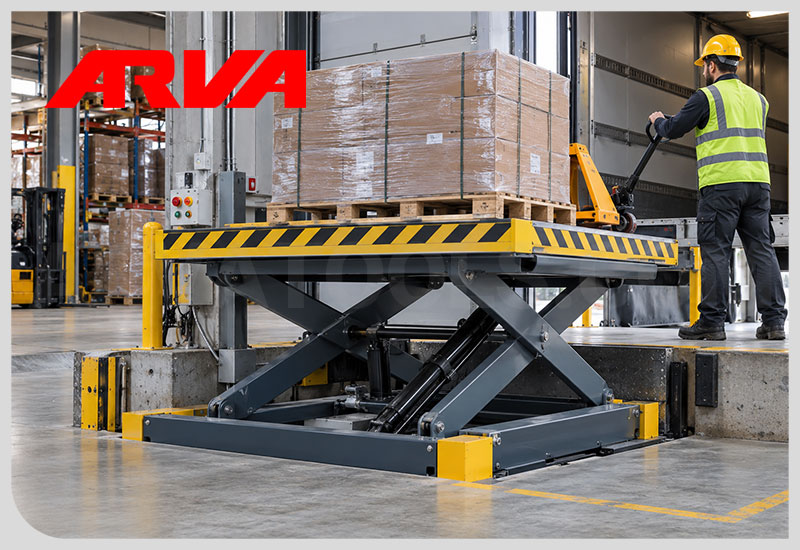

میز بالابر و سکوی بارگیری؛ برای تنظیم ارتفاع و تحویل بار

میز بالابر زمانی کاربرد دارد که هدف، انتقال بار به طبقه دیگر نیست و فقط باید ارتفاع آن نسبت به کاربر، دستگاه یا محل تحویل تنظیم شود. مثلا در یک ایستگاه مونتاژ می توان قطعه را تا ارتفاع مناسب کار بالا آورد تا دسترسی به آن ساده تر شود.

سکوی بالابری بارگیری نیز می تواند برای رساندن کالا یا پالت به تراز مناسب هنگام تحویل و بارگیری استفاده شود. بنابراین تفاوت اصلی این خانواده با بالابر باری بین طبقات، در هدف حرکت است: اینجا تمرکز بر تنظیم ارتفاع و موقعیت بار در محل کار یا بارگیری قرار دارد، نه ایجاد مسیر رفت و برگشت کالا میان چند طبقه.

ساختار بعضی میزهای بالابر می تواند قیچی باشد، اما توضیح این ساختار در بخش مربوط به انواع بالابر از نظر ساختار و مکانیزم انجام شده است. در این بخش، ابعاد سطح قرارگیری بار و تناسب آن با شکل و موقعیت بار اهمیت بیشتری دارد.

♦️ نکته: ظرفیت نامی به تنهایی برای انتخاب میز بالابر کافی نیست. طول و عرض سطح کار، نحوه قرار گرفتن بار و موقعیت مرکز بار را نیز مطابق مشخصات همان دستگاه بررسی کنید.

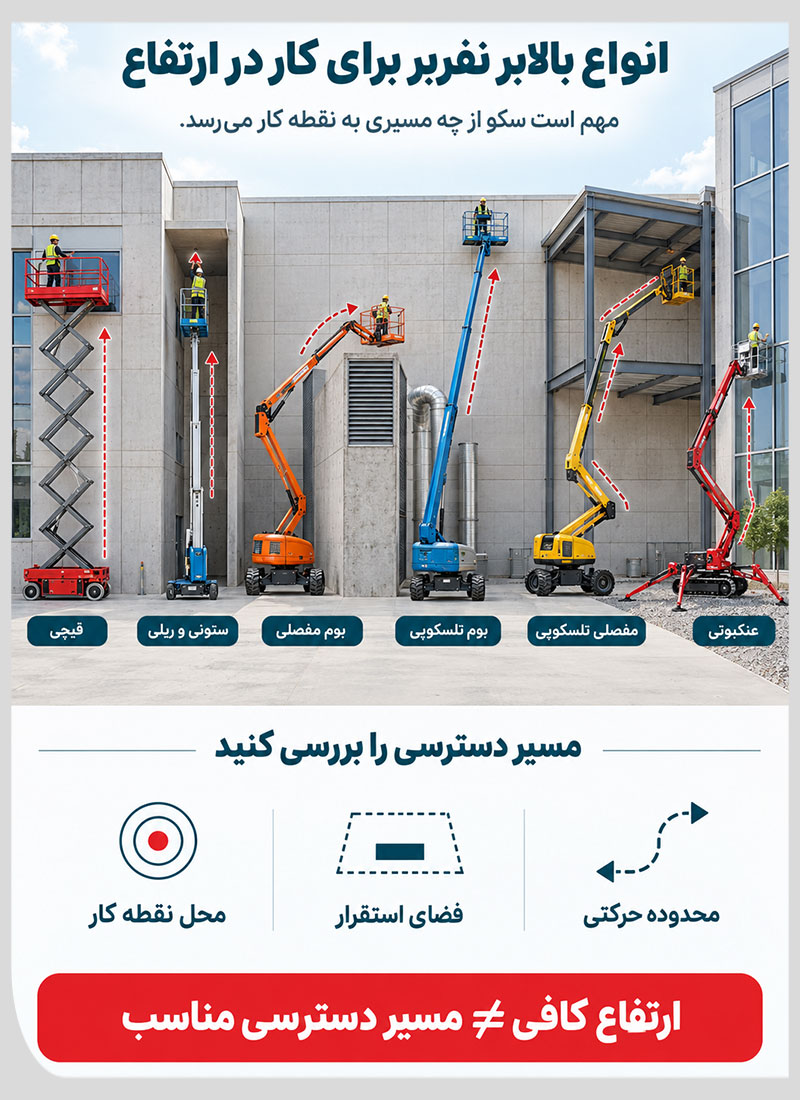

انواع بالابر نفربر برای کار در ارتفاع و تفاوت آن ها

در مقایسه انواع بالابر نفربر، فقط ارتفاع کاری مهم نیست؛ باید بررسی شود نقطه کار نسبت به محل استقرار دستگاه کجاست و سکو از چه مسیری باید به آن برسد. بعضی بالابرها بیشتر برای حرکت عمودی مناسب هستند، در حالی که مدل های بوم دار می توانند دسترسی افقی یا دسترسی از روی مانع ایجاد کنند.

برای انتخاب اولیه، سه موضوع را هم زمان در نظر بگیرید: مسیر رسیدن سکو به نقطه کار، فضای لازم برای استقرار دستگاه و محدوده حرکتی مجاز همان مدل. مثلا رسیدن به چراغی دقیقا بالای دستگاه با دسترسی به تجهیزی که پشت یک مانع قرار گرفته، دو مسئله متفاوت است.

♦️ نکته: قبل از مقایسه ارتفاع بالابرها، محل دقیق نقطه کار را نسبت به محل احتمالی استقرار دستگاه مشخص کنید. بالابری که از نظر ارتفاع کافی است، ممکن است مسیر مناسبی برای رسیدن سکو به همان نقطه نداشته باشد.

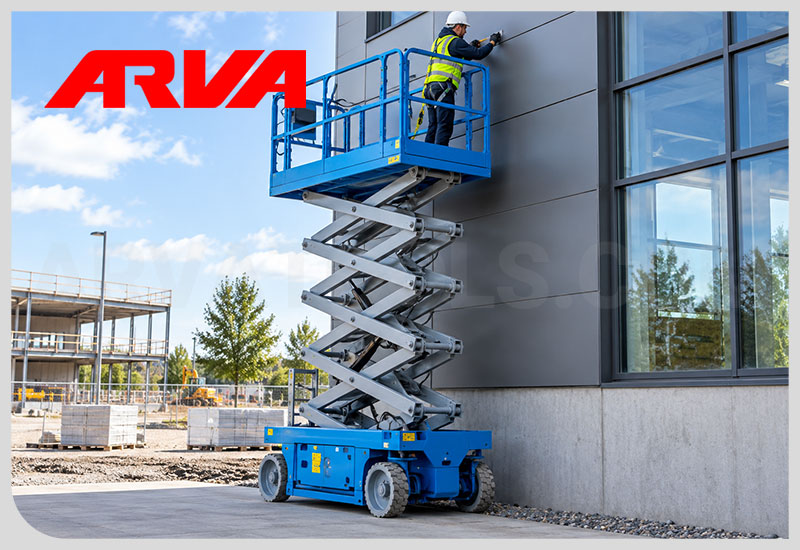

بالابر قیچی یا آکاردئونی؛ تفاوت آن با مدل های بوم دار

بالابر قیچی یا آکاردئونی سکوی خود را با باز و بسته شدن مجموعه بازوهای قیچی مانند بالا می برد و مسیر دسترسی آن عمدتا عمودی است. به همین دلیل زمانی گزینه قابل بررسی است که دستگاه بتواند در نزدیکی نقطه کار مستقر شود و نیاز اصلی، بالا بردن نفر و تجهیزات در همان محدوده باشد.

تفاوت مهم آن با بالابرهای بوم دار، مسیر رسیدن سکو به محل کار است. بوم می تواند سکو را از محل استقرار دستگاه دور کند یا در بعضی ساختارها از روی مانع عبور دهد؛ اما بالابر قیچی عمدتا سکو را بالای شاسی قرار می دهد. برخی مدل ها سکوی امتدادی دارند که محدوده دسترسی را بیشتر می کند، ولی این قابلیت را نباید معادل دسترسی یک بوم در نظر گرفت.

بالابر قیچی می تواند در مدل های متحرک نیز ساخته شود و ثابت بودن، ویژگی ذاتی این ساختار نیست. در مقایسه مدل ها، ابعاد سکو، ابعاد دستگاه و امکان نزدیک شدن شاسی به نقطه کار اهمیت بیشتری از ظاهر مشابه آن ها دارد.

♦️ نکته: اگر میان محل استقرار شاسی و نقطه کار مانع ثابتی وجود دارد، قبل از انتخاب بالابر قیچی بررسی کنید که سکو واقعا به محدوده موردنظر می رسد؛ ارتفاع کافی به تنهایی این مشکل را حل نمی کند.

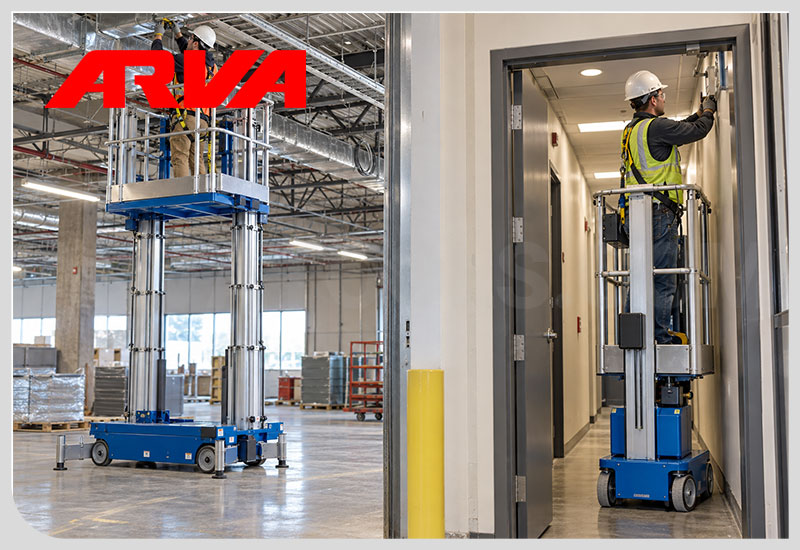

بالابر ستونی و ریلی؛ تفاوت مدل های تک ستون و چند ستون

بالابر ستونی یا عمودبر ستونی، سکو را در امتداد یک یا چند ستون هدایت می کند و برای دسترسی عمودی در فضاهایی که ابعاد دستگاه اهمیت دارد، قابل بررسی است. اصطلاح «ریلی» در اینجا به همین خانواده نفربر هدایت شده اشاره دارد و نباید آن را به هر بالابر باری دارای ریل تعمیم داد.

در مدل های تک ستون و چند ستون، تعداد ستون ها فقط یکی از تفاوت های سازه ای است. برای مقایسه واقعی باید ابعاد دستگاه در حالت جمع شده، اندازه و شکل سکو، فضای موردنیاز هنگام کار و شرایط استقرار همان مدل بررسی شوند. تعداد ستون به تنهایی ظرفیت یا تعداد افراد مجاز روی سکو را تعیین نمی کند.

مثلا اگر دستگاه باید از ورودی محدود یک ساختمان عبور کند، عرض و ارتفاع آن در حالت جمع شده اهمیت زیادی دارد؛ اما پس از عبور نیز باید فضای کافی برای قرارگیری و آماده شدن دستگاه در محل کار وجود داشته باشد.

♦️ نکته: فقط عرض در ورودی را با ابعاد بالابر مقایسه نکنید؛ فضای چرخش، عبور تا محل کار و ابعاد موردنیاز دستگاه پس از استقرار را نیز بررسی کنید.

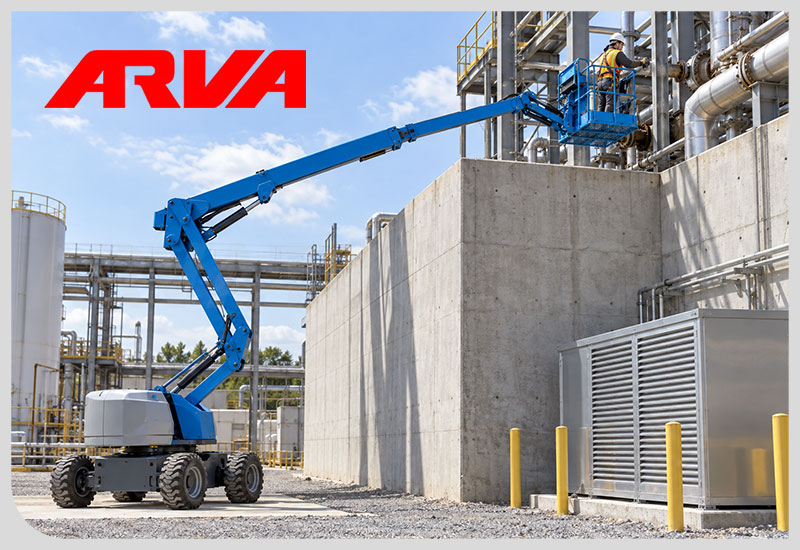

بالابر بوم مفصلی؛ برای دسترسی به نقاط پشت مانع

بالابر بوم مفصلی از بخش های متصل به یکدیگر تشکیل شده است که با تغییر زاویه آن ها، مسیر سکو نسبت به شاسی تغییر می کند. این ویژگی زمانی اهمیت دارد که رسیدن مستقیم و عمودی به نقطه کار ممکن نباشد.

مثلا اگر تجهیزی در ارتفاع و پشت یک سازه ثابت قرار گرفته باشد، مفصل های بوم می توانند امکان دسترسی از مسیر مناسب تری را فراهم کنند. این همان تفاوت اصلی آن با عمودبرها و بسیاری از بوم های مستقیم است؛ با این حال، وجود مفصل به معنای توانایی عبور از هر مانع یا کار در هر فضای محدود نیست.

در کنار نقطه نهایی، باید مسیر کامل حرکت بوم را نیز در نظر گرفت. دیوار، ستون، سازه فلزی، تجهیزات نصب شده و محدودیت فضای اطراف دستگاه می توانند روی امکان حرکت بازو اثر بگذارند.

♦️ نکته: فقط محل نهایی سکو را روی نقشه مشخص نکنید؛ فضای موردنیاز بازو در تمام مسیر حرکت تا نقطه کار را نیز بررسی کنید.

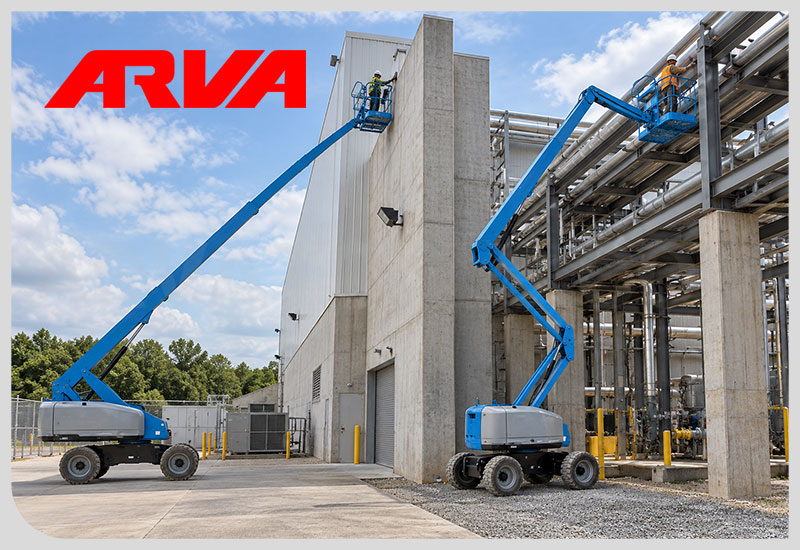

بالابر تلسکوپی و مفصلی تلسکوپی؛ تفاوت مسیر دسترسی

بالابر تلسکوپی با افزایش طول بخش های بازو، سکو را در امتداد مسیر بوم به نقطه دورتر می رساند. در مقابل، بالابر مفصلی علاوه بر افزایش فاصله، امکان تغییر زاویه مسیر را نیز فراهم می کند. در مدل های مفصلی تلسکوپی این دو ویژگی در یک ساختار ترکیب می شوند.

در عمل، تفاوت اصلی این خانواده ها را باید در شکل محدوده دسترسی دید. اگر نقطه کار در فاصله افقی قرار دارد و مسیر نسبتا مستقیم است، ساختار تلسکوپی می تواند قابل بررسی باشد؛ اما وجود مانع ممکن است مسیر متفاوتی را ضروری کند. بعضی بوم های تلسکوپی نیز بازوی انتهایی مفصلی دارند، بنابراین نباید تمام مدل ها را فقط بر اساس نام کلی آن ها یکسان فرض کرد.

ارتفاع کاری، دسترسی افقی و امکان عبور از مانع مشخصه های جدا هستند. بزرگ ترین عدد درج شده برای یکی از آن ها نیز الزاما هم زمان با بیشترین مقدار مشخصه دیگر قابل استفاده نیست.

♦️ نکته: هنگام بررسی کاتالوگ، نقطه موردنیاز خود را روی محدوده کاری همان مدل تطبیق دهید؛ بزرگ ترین عدد ارتفاع یا دسترسی افقی به تنهایی معیار مناسبی برای انتخاب نیست.

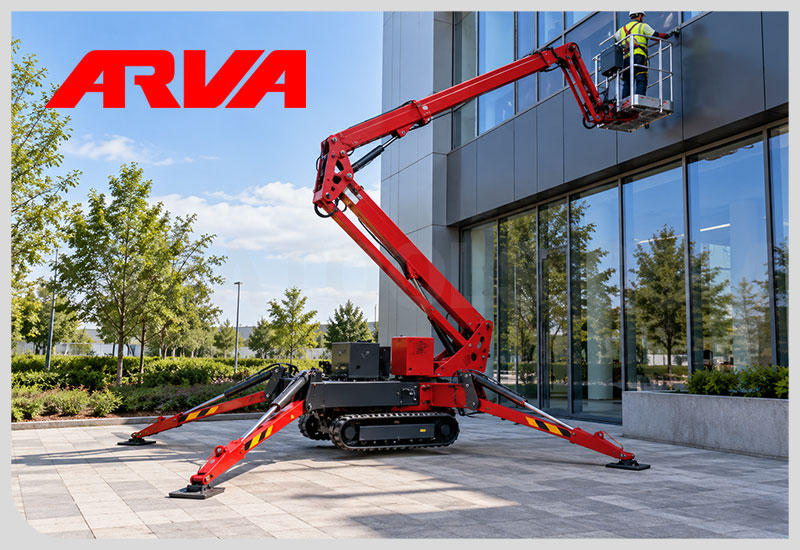

بالابر عنکبوتی؛ تفاوت شاسی و استقرار با بوم لیفت های دیگر

بالابر عنکبوتی بیشتر با شاسی جمع و جور و تکیه گاه های جانبی قابل تشخیص است. این ساختار می تواند انتقال دستگاه از مسیرهای محدود را امکان پذیر کند، اما ابعاد دستگاه هنگام عبور با فضای لازم برای استقرار و باز شدن تکیه گاه ها یکسان نیست.

به همین دلیل، در مقایسه این نوع بالابر باید دو وضعیت جدا بررسی شود: ابعاد دستگاه هنگام جا به جایی و ابعاد موردنیاز پس از استقرار. ممکن است دستگاه از یک ورودی عبور کند، اما فضای داخل برای باز شدن کامل تکیه گاه ها یا قرارگیری ایمن آن کافی نباشد.

شرایط سطح نیز اهمیت دارد. نوع کف، شیب، موانع و محل قرارگیری تکیه گاه ها باید مطابق الزامات همان مدل بررسی شوند و نمی توان سبک بودن یا ابعاد کوچک یک نمونه را به همه بالابرهای عنکبوتی تعمیم داد.

♦️ نکته: عبور دستگاه از در یا راهرو فقط مرحله اول است؛ قبل از انتخاب، فضای باز شدن تکیه گاه ها و شرایط سطح در محل نهایی کار را جداگانه بررسی کنید.

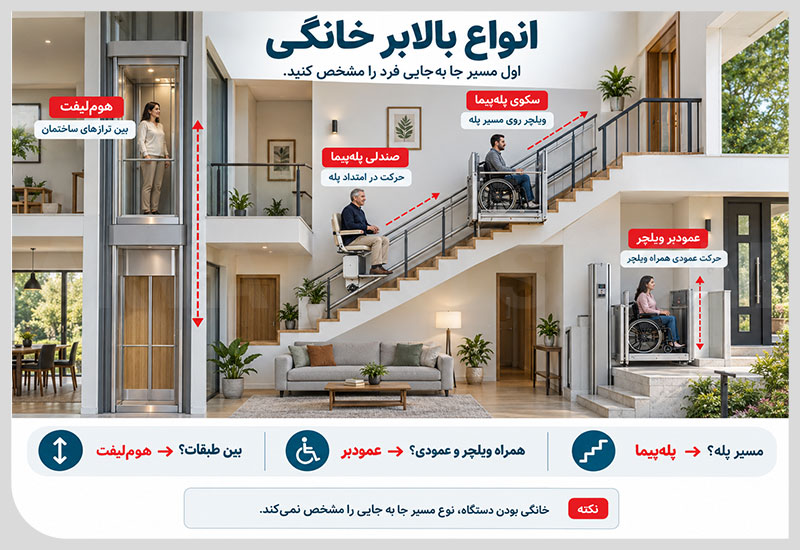

انواع بالابر خانگی؛ تفاوت هوم لیفت، عمودبر ویلچر و پله پیما

در بررسی انواع بالابر خانگی، نقطه شروع باید شیوه جا به جایی فرد باشد؛ نه ظاهر دستگاه. اگر هدف حرکت میان ترازهای ساختمان است، هوم لیفت یا عمودبر قابل بررسی است؛ اما اگر مسیر اصلی همان راه پله باشد، صندلی یا سکوی پله پیما مطرح می شود. این گروه ها کاملا جدا از هم نیستند و بعضی عمودبرهای ویلچر نیز می توانند در فضای مسکونی نصب شوند.

♦️ نکته: عنوان «خانگی» به تنهایی نوع مناسب دستگاه را مشخص نمی کند. ابتدا بررسی کنید فرد باید بین ترازها حرکت کند، همراه ویلچر جا به جا شود یا همان مسیر راه پله را طی کند.

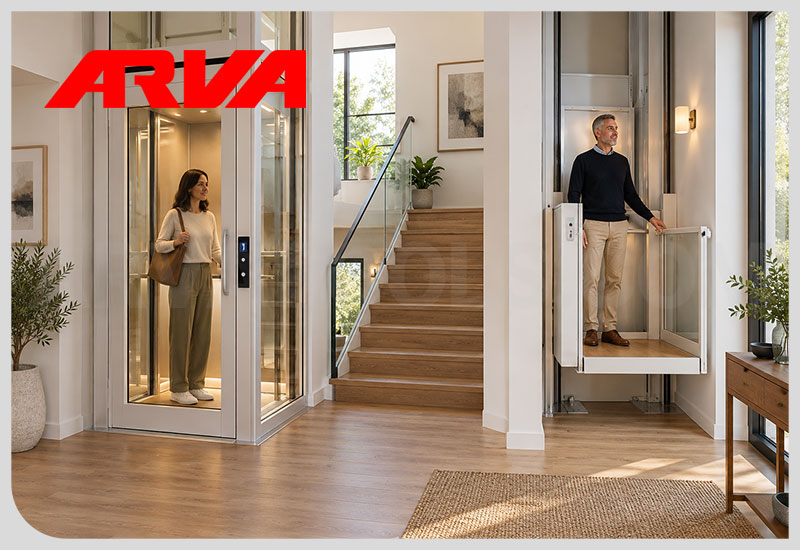

هوم لیفت؛ تفاوت مدل های سکویی و کابین دار

هوم لیفت برای جا به جایی افراد میان ترازهای ساختمان استفاده می شود و می تواند به صورت سکویی یا کابین دار طراحی شود. تفاوت این دو فقط در ظاهر نیست؛ میزان محصور بودن فضای حرکت، نحوه ورود و خروج و فضای قابل استفاده برای فرد یا همراه او نیز متفاوت است.

در مدل سکویی، کاربر روی یک سطح مشخص قرار می گیرد و در نمونه های کابین دار، فضای حرکت محصورتر است. هوم لیفت ها ممکن است از مکانیزم هایی مانند هیدرولیکی، پیچی یا سایر سازوکارهای طراحی شده برای این کاربرد استفاده کنند که تفاوت فنی آن ها در بخش مکانیزم بررسی می شود.

وجود کابین نیز به این معنا نیست که تمام هوم لیفت ها از نظر شرایط نصب، کنترل، ظرفیت یا مشخصات فنی مشابه هر نوع آسانسور دیگری هستند. این موارد باید برای همان مدل بررسی شوند.

♦️ نکته: هنگام مقایسه هوم لیفت، ابتدا فضای قابل استفاده داخل دستگاه و شرایط ورود و خروج را با نیاز واقعی فرد تطبیق دهید؛ ظاهر بزرگ تر یا کابین دار بودن به تنهایی معیار مناسبی برای انتخاب نیست.

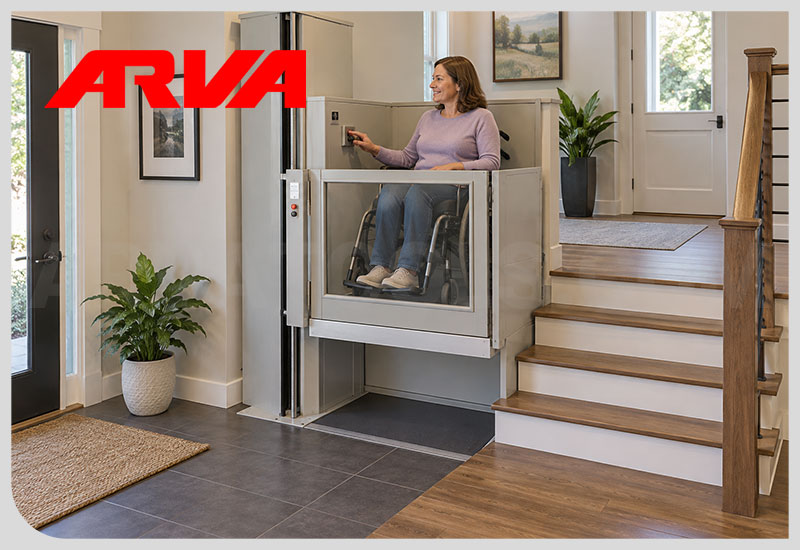

عمودبر ویلچر؛ تفاوت آن با پله پیما

عمودبر ویلچر سکویی است که فرد می تواند همراه ویلچر روی آن قرار بگیرد و در مسیر عمودی جا به جا شود. این ویژگی، تفاوت اصلی آن با پله پیماست؛ پله پیما در امتداد شیب و مسیر راه پله حرکت می کند، اما عمودبر اختلاف ارتفاع را در یک مسیر عمدتا عمودی طی می کند.

در مقایسه مدل ها، فقط ابعاد سکو مهم نیست. باید جهت ورود و خروج، فضای نزدیک شدن ویلچر، امکان چرخش یا مانور و فضای خروج در تراز مقصد نیز بررسی شود. بسته به طراحی، ورودی و خروجی می توانند در یک سمت یا در آرایش های متفاوت قرار داشته باشند.

عمودبر ویلچر نیز لزوما یک سکوی کاملا باز نیست و بعضی مدل ها می توانند دارای بخش های محصور باشند. همچنین نباید همه مدل ها را محدود به ورودی ساختمان یا یک ارتفاع مشخص دانست.

♦️ نکته: ابعاد خود سکو را به تنهایی ملاک قرار ندهید؛ کاربر باید بتواند با ویلچر به دستگاه نزدیک شود، وارد آن شود و در مقصد نیز فضای کافی برای خروج داشته باشد.

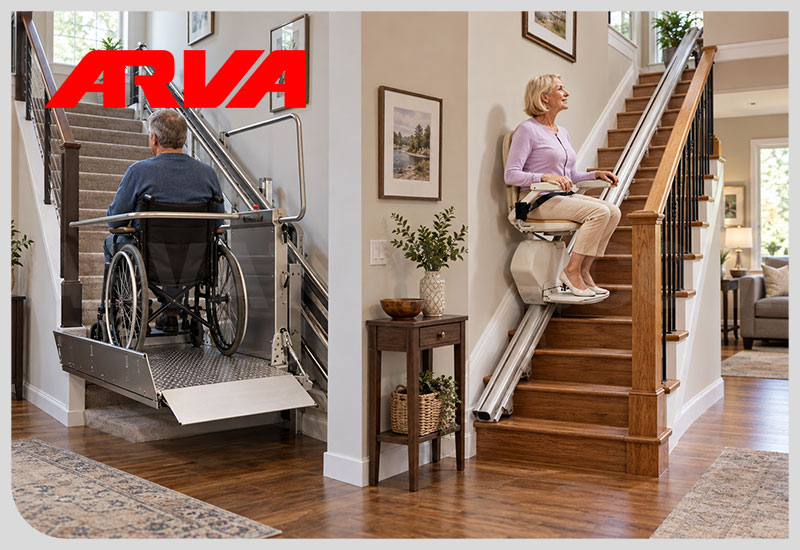

صندلی یا بالابر پله پیما و سکوی پله پیما؛ تفاوت در شیوه استفاده

صندلی پله پیما و سکوی پله پیما هر دو در امتداد مسیر پله حرکت می کنند، اما شیوه استفاده آن ها متفاوت است. در مدل صندلی، فرد از ویلچر یا محل اولیه خود به صندلی دستگاه منتقل می شود؛ در مدل سکویی، کاربر می تواند همراه ویلچر روی سکو قرار بگیرد.

این تفاوت در انتخاب اهمیت زیادی دارد، زیرا توانایی فرد برای انتقال به صندلی، ابعاد ویلچر و فضای موجود روی راه پله باید در نظر گرفته شوند. شکل راه پله نیز تعیین کننده است؛ مسیر مستقیم و مسیر دارای پیچ یا پاگرد، نیازمند بررسی نوع ریل و دستگاه سازگار با همان مسیر هستند.

وجود یک مدل مناسب برای راه پله مستقیم به این معنا نیست که همان طراحی برای راه پله پیچ دار نیز قابل استفاده است. شرایط هر مسیر باید بر اساس مشخصات دستگاه بررسی شود.

♦️ نکته: علاوه بر نیاز فرد، عرض راه پله و فضای باقی مانده پس از نصب را بررسی کنید تا استفاده از دستگاه، مسیر عبور سایر افراد را بیش از حد محدود نکند.

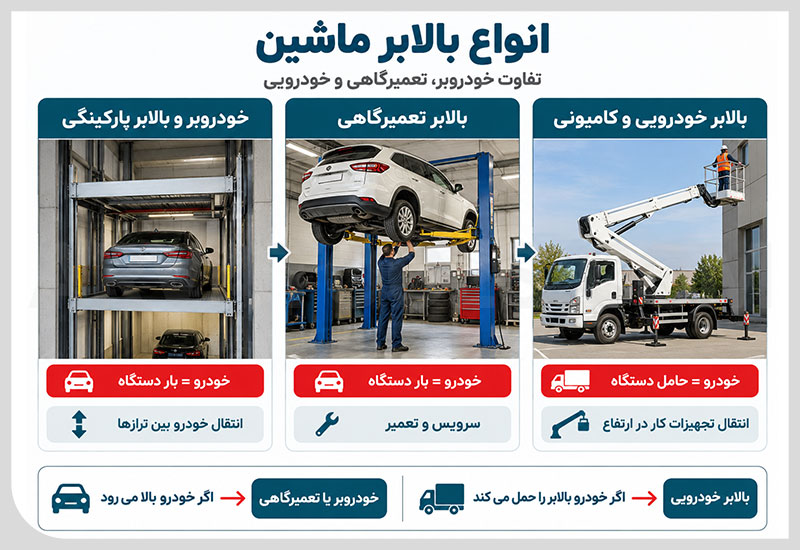

انواع بالابر ماشین؛ تفاوت خودروبر، تعمیرگاهی و خودرویی

عبارت بالابر ماشین برای چند تجهیز متفاوت استفاده می شود و همین موضوع می تواند باعث اشتباه در انتخاب شود. در خودروبر و بالابر تعمیرگاهی، خودرو بار دستگاه است و بالا برده می شود؛ اما در بالابر خودرویی یا کامیونی، خودرو نقش حامل تجهیزات دسترسی به ارتفاع را دارد. بنابراین پیش از بررسی مدل ها باید مشخص شود هدف شما جا به جا کردن خودرو، بلند کردن آن برای تعمیر یا انتقال یک بالابر نفربر میان محل های کاری است.

♦️ نکته: هنگام جستجوی انواع بالابر ماشین، ابتدا نقش خودرو را مشخص کنید. اگر خودرو قرار است بالا برود، به خودروبر یا بالابر تعمیرگاهی نیاز دارید؛ اگر خودرو دستگاه بالابری را حمل می کند، موضوع بالابر خودرویی است.

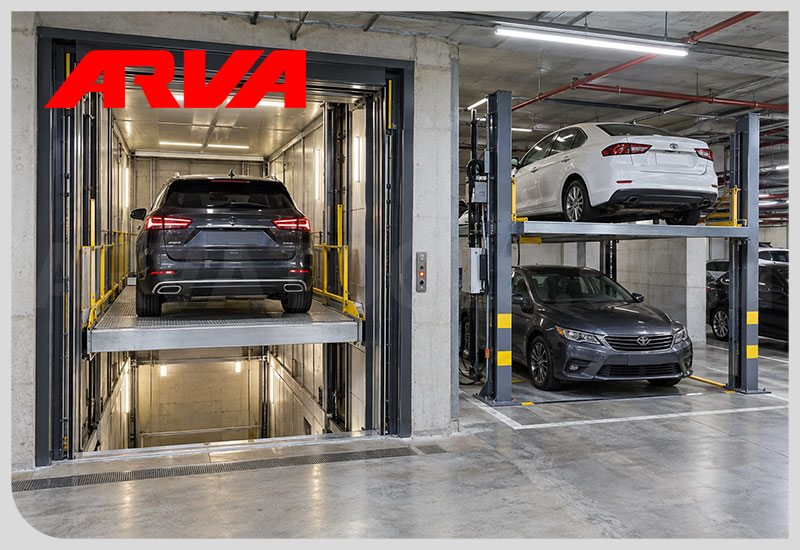

خودروبر بین طبقات و بالابر پارکینگی

خودروبر بین طبقات برای انتقال خودرو از یک تراز ساختمان به تراز دیگر طراحی می شود. برای مثال، در ساختمانی که امکان ایجاد رمپ مناسب وجود ندارد، خودروبر می تواند مسیر عمودی جا به جایی خودرو میان طبقات پارکینگ را فراهم کند. در این کاربرد، مسیر ورود خودرو، توقف روی سکو و خروج آن در تراز مقصد اهمیت دارد.

بالابر پارکینگی لزوما همین وظیفه را ندارد. هدف بعضی تجهیزات پارکینگی، استفاده از فضای عمودی برای قرار دادن بیش از یک خودرو در محدوده مشخص است؛ یعنی خودرو ممکن است بالا برده شود تا فضای دیگری برای پارک ایجاد شود، نه اینکه میان طبقات مستقل ساختمان جا به جا شود.

بنابراین در مقایسه این دو، باید هدف استفاده، مسیر ورود و خروج خودرو و فضای لازم برای قرارگیری دستگاه را بررسی کرد. همچنین تجهیزات مخصوص پارک خودرو را نباید صرفا به دلیل بالا بردن ماشین، جایگزین بالابر تعمیرگاهی دانست.

♦️ نکته: قبل از انتخاب مشخص کنید مسئله اصلی شما حذف یا جایگزینی مسیر دسترسی میان ترازهاست یا افزایش تعداد جای پارک در یک فضای محدود؛ این دو نیاز به تجهیزات یکسانی منجر نمی شوند.

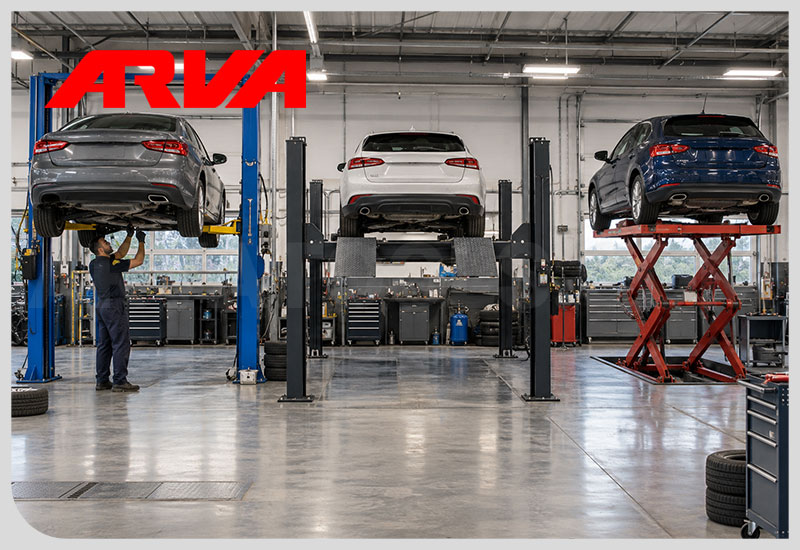

بالابر تعمیرگاهی؛ تفاوت دو ستون، چهار ستون و قیچی

بالابر تعمیرگاهی خودرو را از سطح زمین بالا می برد تا دسترسی لازم برای سرویس و تعمیر فراهم شود. تفاوت مدل های دو ستون، چهار ستون و قیچی فقط در شکل ظاهری آن ها نیست؛ نحوه حمایت از خودرو، میزان دسترسی به زیر خودرو و چرخ ها و فضای اشغال شده در تعمیرگاه نیز متفاوت است.

در بالابر دو ستون خودرو معمولا از نقاط مشخص بدنه یا شاسی توسط بازوها حمایت می شود و دسترسی مناسبی به بخش زیرین و مجموعه چرخ ها فراهم می شود. در مدل چهار ستون خودرو روی مسیرهای مخصوص چرخ قرار می گیرد و نوع استفاده می تواند با توجه به طراحی و تجهیزات مکمل متفاوت باشد. بالابر قیچی نیز با سازه ای که در زیر خودرو باز می شود، فضای متفاوتی از تعمیرگاه را اشغال می کند و نوع دسترسی آن به بخش های مختلف خودرو به طراحی همان مدل بستگی دارد.

هیچ کدام از این ساختارها را نباید برای یک خدمت مشخص به صورت مطلق مناسب یا نامناسب دانست. نوع فعالیت تعمیرگاه، خودروهای مراجعه کننده و تجهیزات جانبی موردنیاز باید همراه با مشخصات دستگاه بررسی شوند.

♦️ نکته: علاوه بر وزن و ابعاد خودرو، نوع خدمات تعمیرگاه را مشخص کنید. دسترسی لازم برای تعویض چرخ با نیاز یک سرویس کامل زیر خودرو یکسان نیست و می تواند انتخاب ساختار بالابر را تغییر دهد.

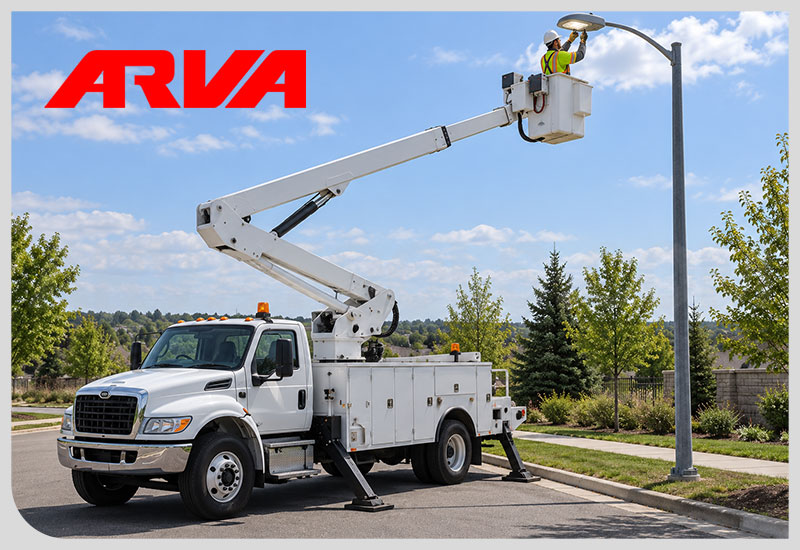

بالابر خودرویی و کامیونی؛ برای دسترسی به ارتفاع

در بالابر خودرویی یا کامیونی، خودرو بالا برده نمی شود؛ بلکه تجهیزات بالابری روی خودرو نصب شده اند و همراه آن میان محل های کاری جا به جا می شوند. این ساختار برای فعالیت هایی مناسب است که تیم کاری باید در نقاط مختلف به ارتفاع دسترسی داشته باشد؛ مثلا سرویس و نگهداری تجهیزات روشنایی شهری.

تفاوت اصلی این تجهیزات با بالابرهای خودکششی یا یدک کش در شیوه انتقال دستگاه میان محل های کار است. در مدل خودرویی، وسیله نقلیه بخشی از مجموعه است و دستگاه با همان خودرو به محل بعدی منتقل می شود. نوع بوم و مسیر دسترسی به ارتفاع موضوعی است که پیش از این در بخش بالابرهای نفربر بررسی شد و در اینجا تکرار نمی شود.

در محل کار نیز صرف رسیدن خودرو به نقطه موردنظر کافی نیست. فضای توقف، امکان باز شدن تکیه گاه ها و شرایط سطح باید با الزامات همان دستگاه هماهنگ باشد.

♦️ نکته: نصب بالابر روی خودرو به معنی امکان استقرار آن در هر محل یا ایمن بودن سبد برای کار نزدیک تجهیزات برق نیست. فضای تکیه گاه ها، شرایط سطح و محدودیت های کاری همان مدل را جداگانه بررسی کنید.

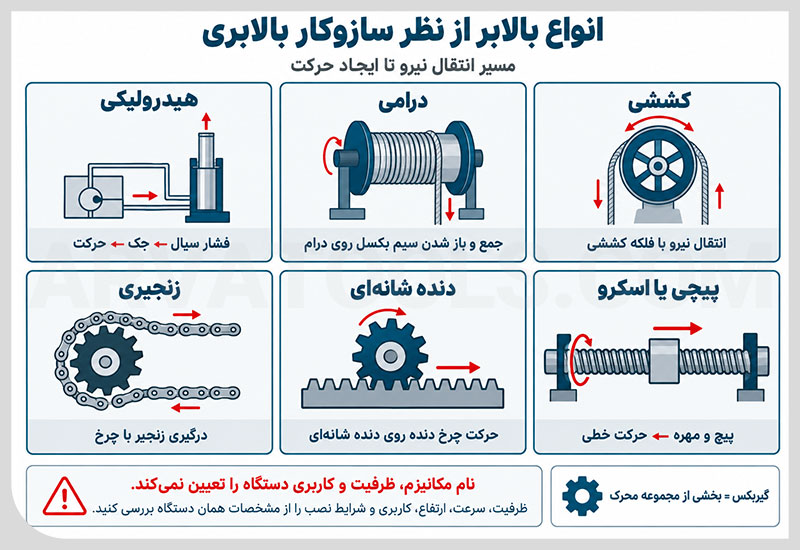

انواع بالابر از نظر سازوکار بالابری و انتقال نیرو

در این بخش، تفاوت انواع بالابر فقط از نظر مسیر انتقال نیرو تا ایجاد حرکت بررسی می شود. در یک سامانه ممکن است فشار سیال، سیم بکسل، زنجیر، چرخ دنده یا پیچ وظیفه انتقال نیرو را بر عهده داشته باشد. بنابراین نام مکانیزم، درباره کاربری مجاز، ظرفیت یا محل استفاده دستگاه تصمیم نهایی نمی دهد و این مشخصات باید جداگانه از اطلاعات همان مدل بررسی شوند.

اصطلاح گیربکسی نیز بهتر است به عنوان ویژگی مجموعه محرک دیده شود، نه یک مکانیزم مستقل هم ردیف هیدرولیکی، کششی یا پیچی. برای مثال، یک سامانه درامی می تواند در مجموعه محرک خود گیربکس داشته باشد و در مقابل، برخی سامانه های کششی با موتور بدون گیربکس (Gearless) طراحی می شوند.

♦️ نکته: نام مکانیزم فقط نحوه ایجاد و انتقال حرکت را نشان می دهد. ظرفیت، سرعت، ارتفاع، کاربری مجاز و شرایط نصب باید از مشخصات همان دستگاه خوانده شوند.

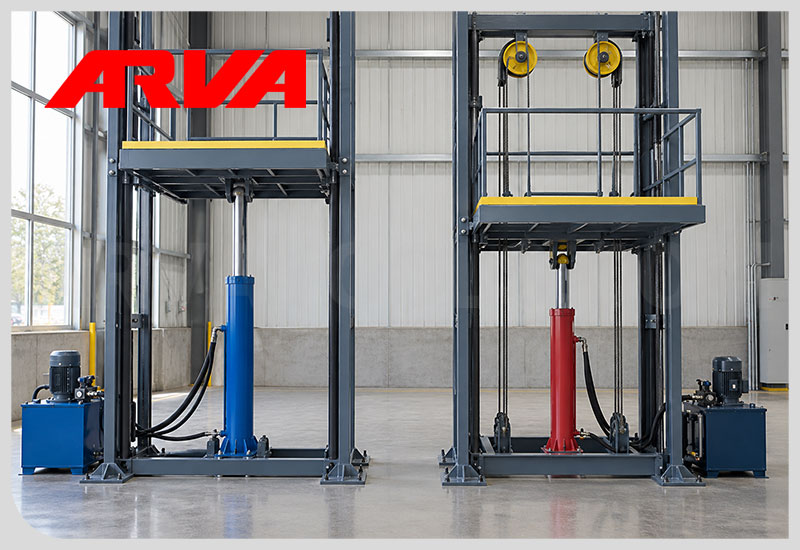

بالابر هیدرولیکی؛ تفاوت انتقال مستقیم و غیرمستقیم نیرو

در بالابر هیدرولیکی، فشار سیال باعث حرکت جک می شود؛ اما ارتباط حرکت جک با سکو یا بخش متحرک می تواند آرایش متفاوتی داشته باشد. در انتقال مستقیم، حرکت جک بدون یک سامانه واسط چندمرحله ای مستقیما به بخش متحرک منتقل می شود. در انتقال غیرمستقیم، حرکت جک از طریق اجزای واسط مانند سیم بکسل، زنجیر یا آرایش قرقره به سکو منتقل می شود.

تفاوت این دو آرایش بیشتر در جانمایی جک، تعداد اجزای درگیر و مسیر انتقال حرکت دیده می شود. بنابراین عبارت «هیدرولیکی» به تنهایی مشخص نمی کند جک در چه موقعیتی قرار دارد یا حرکت آن چگونه به سکو منتقل می شود.

این تقسیم بندی نیز ارتباطی با تک فاز یا سه فاز بودن ندارد؛ آن موضوع به منبع تغذیه مجموعه مربوط است و پیش تر از زاویه منبع نیرو معرفی شد.

♦️ نکته: برای مقایسه دو بالابر هیدرولیکی، فقط عنوان مکانیزم را نبینید؛ آرایش جک و مسیر واقعی انتقال نیرو را در نقشه یا مشخصات همان مدل بررسی کنید.

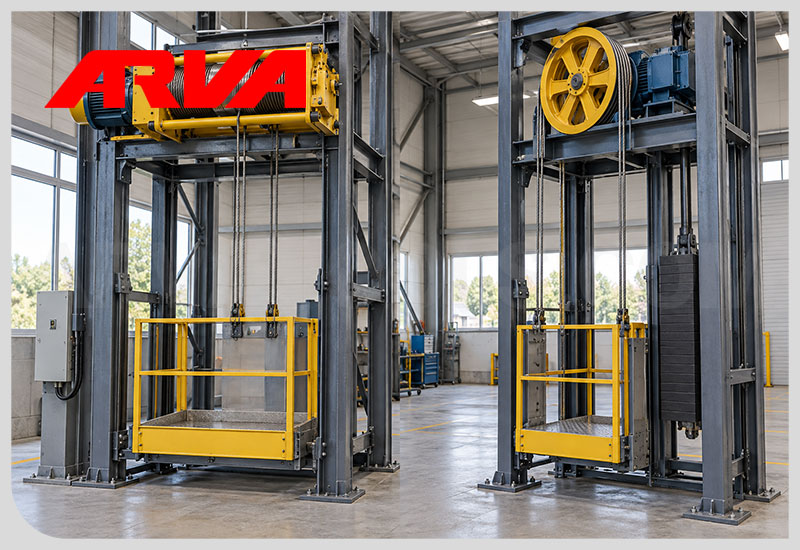

بالابر درامی و کششی؛ تفاوت در نحوه حرکت عضو باربر

تفاوت اصلی بالابر درامی و بالابر کششی در نحوه کار با عضو باربر است. در سامانه درامی، سیم بکسل هنگام حرکت روی درام جمع یا از روی آن باز می شود. به همین دلیل اصطلاح «وینچی» زمانی دقیق تر است که منظور دستگاهی با همین سازوکار جمع شدن سیم بکسل روی درام باشد.

در سامانه کششی، حرکت از طریق درگیری سیم بکسل یا عضو کششی با فلکه کششی ایجاد می شود. در اینجا اصل کار، پیچیدن و ذخیره شدن طول سیم بکسل روی یک درام نیست. همین تفاوت مسیر نیرو باعث می شود «سیم بکسلی بودن» به تنهایی برای تشخیص درامی یا کششی بودن دستگاه کافی نباشد.

♦️ نکته: اگر در مشخصات دستگاه فقط عبارت «سیم بکسلی» نوشته شده است، هنوز نوع مکانیزم مشخص نشده؛ بررسی کنید سیم بکسل روی درام جمع می شود یا با فلکه کششی درگیر است.

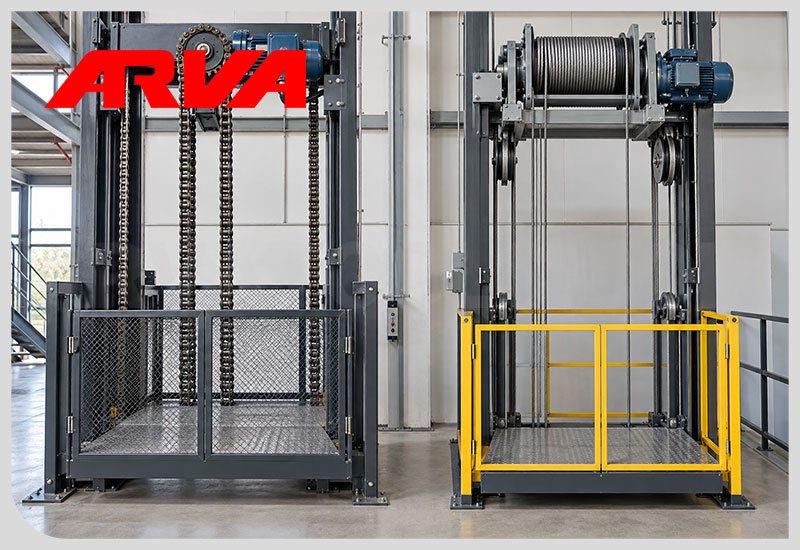

بالابر زنجیری در مقایسه با سیم بکسلی

در این مقایسه، تفاوت اصلی در عضو باربر و نحوه درگیری آن با واحد بالابری است. در بالابر زنجیری، زنجیر با چرخ زنجیر یا اجزای متناظر داخل واحد بالابری درگیر می شود؛ در مدل سیم بکسلی، سیم بکسل با اجزایی مانند درام یا فلکه در ارتباط است و آرایش دقیق آن به مکانیزم دستگاه بستگی دارد.

این تفاوت می تواند روی فضای لازم برای جمع شدن عضو باربر، ارتفاع قابل استفاده و ابعاد مجموعه بالابری اثر بگذارد؛ اما نتیجه نهایی به طراحی همان مدل وابسته است. بنابراین نمی توان از روی «زنجیری» یا «سیم بکسلی» بودن، حکم کلی درباره ظرفیت، سرعت، قیمت یا ایمنی صادر کرد.

همچنین زنجیری بودن مترادف دستی بودن نیست و سیم بکسلی بودن نیز به معنای برقی بودن دستگاه نیست؛ منبع نیرو موضوع جداگانه ای است.

♦️ نکته: مقایسه زنجیر و سیم بکسل زمانی معنا دارد که دو دستگاه از نظر کاربری و مشخصات موردنیاز به یکدیگر نزدیک باشند؛ نوع عضو باربر فقط یکی از معیارهای فنی است.

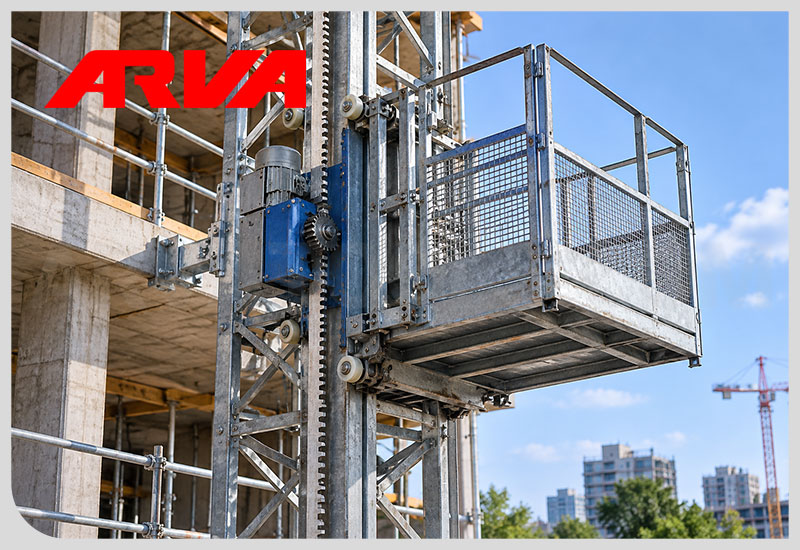

بالابر دنده شانه ای؛ تفاوت آن با سامانه های کابلی

در بالابر دنده شانه ای، چرخ دنده محرک با یک مسیر دندانه دار یا دنده شانه ای (Rack) درگیر می شود. با چرخش چرخ دنده، بخش متحرک در امتداد دنده شانه ای حرکت می کند. بنابراین انتقال نیرو مستقیما از طریق درگیری دندانه ها انجام می شود.

این سازوکار با سامانه های کابلی تفاوت دارد؛ زیرا در مدل کابلی، حرکت به وسیله سیم بکسل و اجزایی مانند درام یا فلکه منتقل می شود. دنده شانه ای همچنین با مکانیزم پیچی یکسان نیست؛ هرچند در هر دو، حرکت دورانی در نهایت به جا به جایی خطی منجر می شود، اجزای درگیر و مسیر انتقال نیرو متفاوت هستند.

♦️ نکته: از عبارت «دنده شانه ای» نمی توان ظرفیت، نوع بار یا مجاز بودن حمل نفر را نتیجه گرفت؛ این عنوان فقط یکی از ویژگی های سازوکار حرکت دستگاه است.

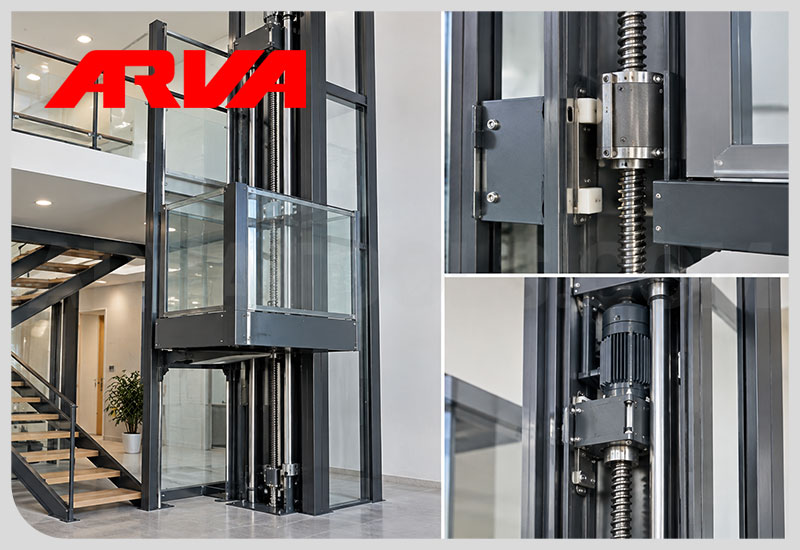

بالابر پیچی یا اسکرو؛ تفاوت سامانه پیچ و مهره

در بالابر پیچی یا اسکرو (Screw)، حرکت دورانی مجموعه پیچ و مهره به حرکت خطی تبدیل می شود. بسته به طراحی، ممکن است پیچ یا مهره بخش چرخان مجموعه باشد، اما اصل سازوکار بر حرکت نسبی این دو قطعه و تبدیل دوران به حرکت خطی استوار است.

تفاوت آن با بالابر هیدرولیکی در این است که نیروی حرکت از مدار سیال و جک منتقل نمی شود. همچنین برخلاف سامانه های درامی یا کششی، ایجاد حرکت وابسته به جمع شدن یا درگیری سیم بکسل با درام و فلکه نیست.

عنوان «پیچی» نیز به تنهایی درباره سرعت، ظرفیت، ارتفاع حرکت یا شرایط نصب چیزی را قطعی نمی کند. این مشخصات می توانند میان دستگاه هایی با همین مکانیزم تفاوت قابل توجهی داشته باشند.

♦️ نکته: هنگام مقایسه بالابرهای پیچی، اطلاعات سرعت، ظرفیت، مسیر حرکت و الزامات نصب را از مشخصات همان مدل استخراج کنید؛ نوع مکانیزم جای بررسی این اعداد را نمی گیرد.

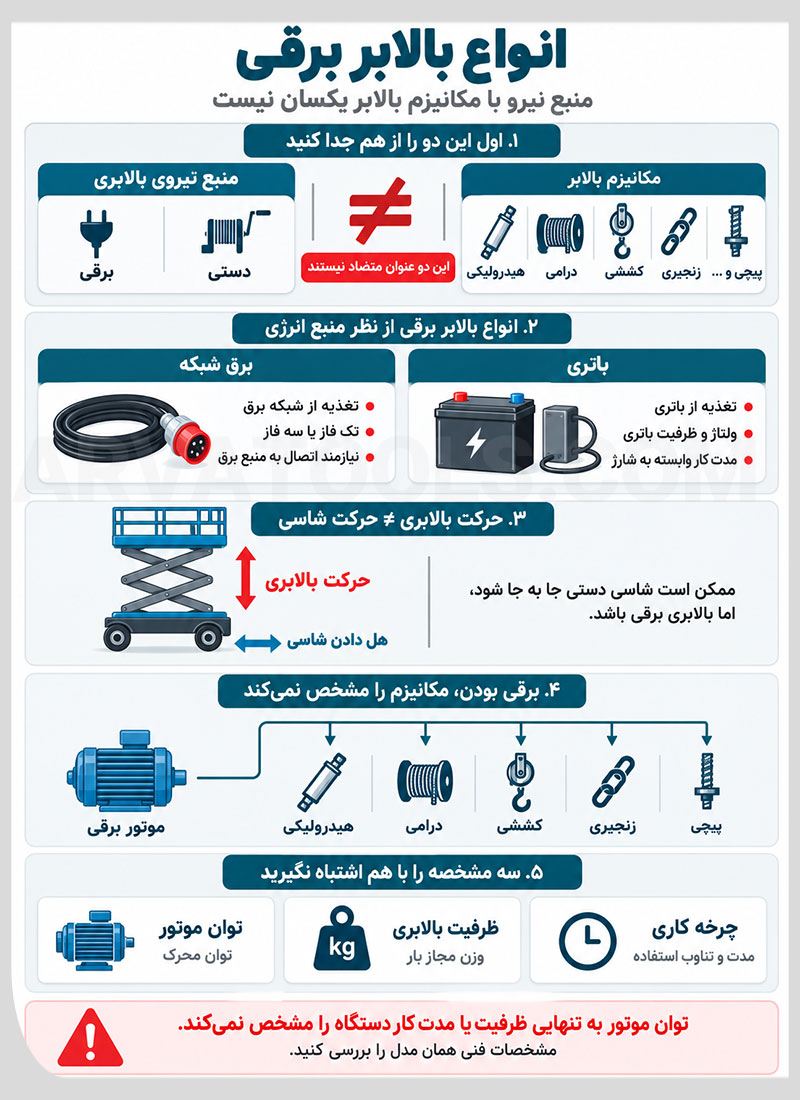

انواع بالابر برقی

همان طور که در دسته بندی اولیه اشاره شد، منبع نیرو با مکانیزم بالابر یکسان نیست. در این بخش فقط بررسی می کنیم نیروی لازم برای حرکت بالابری چگونه تامین می شود. برای مثال، یک تجهیز هیدرولیکی می تواند پمپ برقی داشته باشد یا فشار آن با نیروی دست یا پا تامین شود؛ بنابراین «برقی» و «هیدرولیکی» دو عنوان متضاد نیستند.

در مقایسه انواع بالابر برقی و دستی باید مشخص باشد موتور یا نیروی کاربر کدام حرکت دستگاه را انجام می دهد. ممکن است شاسی یک دستگاه با دست هل داده شود، اما حرکت بالابری آن برقی باشد؛ در این حالت، هل دادنی بودن شاسی آن را به بالابر دستی تبدیل نمی کند.

♦️ نکته: هنگام بررسی مشخصات، منبع نیروی حرکت بالابری را از شیوه جا به جایی شاسی جدا کنید؛ این دو بخش یک دستگاه می توانند مستقل از یکدیگر عمل کنند.

در انواع بالابر برقی، نیروی حرکت بالابری از انرژی الکتریکی تامین می شود. این انرژی می تواند مستقیما از برق شبکه یا از باتری تامین شود. تفاوت عملی این دو بیشتر در نیاز به اتصال کابل برق، امکان استفاده دور از پریز یا منبع ثابت و محدودیت ناشی از ظرفیت و وضعیت شارژ باتری دیده می شود.

در مدل های متصل به شبکه، تک فاز یا سه فاز بودن نوع تغذیه موردنیاز دستگاه را مشخص می کند. این عنوان به تنهایی ظرفیت یا توانایی کاری بالابر را تعیین نمی کند و باید با مشخصات فنی همان مدل تطبیق داده شود. در مدل باتری دار نیز ولتاژ و ظرفیت باتری، سامانه شارژ و مدت کار قابل استفاده از مشخصات همان دستگاه هستند.

همچنین برقی بودن، نوع سازوکار بالابر را مشخص نمی کند؛ یک بالابر برقی می تواند با مکانیزم های متفاوتی کار کند که تفاوت آن ها در بخش قبل بررسی شد.

♦️ نکته: توان موتور، ظرفیت مجاز بالابری و چرخه کاری (Duty Cycle) سه مشخصه جدا هستند. بالا بودن توان موتور به تنهایی نشان نمی دهد دستگاه چه وزنی را می تواند بلند کند یا برای چه مدت و با چه تناوبی قابل استفاده است.

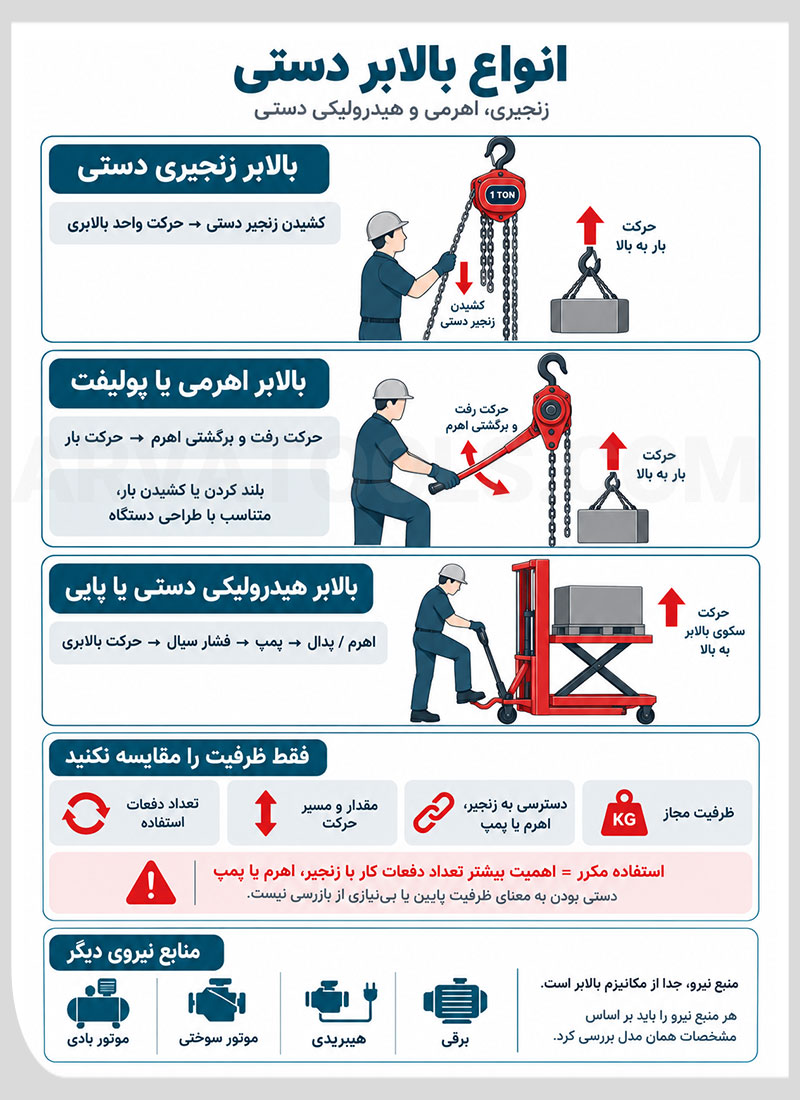

انواع بالابر دستی؛ زنجیری، اهرمی و هیدرولیکی دستی

در انواع بالابر دستی، نیروی موردنیاز برای ایجاد حرکت بالابری مستقیما توسط کاربر تامین می شود، اما شیوه اعمال این نیرو در مدل های مختلف یکسان نیست.

• بالابر زنجیری دستی: کاربر با کشیدن زنجیر دستی، واحد بالابری را به حرکت درمی آورد.
• بالابر اهرمی یا پولیفت: نیرو از طریق حرکت رفت و برگشتی اهرم اعمال می شود و دستگاه متناسب با طراحی خود برای بلند کردن یا کشیدن بار به کار می رود.
• بالابر هیدرولیکی دستی یا پایی: کاربر با اهرم یا پدال، پمپ را فعال می کند تا فشار موردنیاز سامانه تامین شود. میز بالابر و برخی استاکرهای دستی نمونه هایی از تجهیزاتی هستند که می توانند از این روش استفاده کنند.

در مقایسه این مدل ها، فقط نبود موتور اهمیت ندارد. تعداد دفعات استفاده، مسیر و مقدار حرکت موردنیاز و امکان دسترسی راحت کاربر به زنجیر، اهرم یا پمپ نیز باید در نظر گرفته شود. دستی بودن نیز به معنای ظرفیت پایین یا بی نیازی از کنترل و بازرسی نیست.

♦️ نکته: اگر عملیات در طول روز بارها تکرار می شود، تعداد دفعاتی که کاربر باید زنجیر، اهرم یا پمپ را به کار بیندازد اهمیت عملی زیادی دارد؛ فقط ظرفیت اسمی دستگاه را مقایسه نکنید.

منابع نیرو به برق و نیروی دست محدود نیستند. در بعضی تجهیزات صنعتی، موتور بادی با هوای فشرده واحد بالابری را به حرکت درمی آورد. مدل های موتوری سوختی نیز از موتور احتراقی استفاده می کنند و در برخی تجهیزات، سامانه هیبریدی امکان استفاده از بیش از یک منبع انرژی را فراهم می کند. در هرکدام، باید مشخصات منبع نیرو و محدودیت های بهره برداری همان مدل بررسی شود.

بالابر ثابت و متحرک؛ تفاوت در استقرار و جا به جایی

در این بخش، بالابر ثابت و انواع بالابر متحرک فقط از نظر نحوه انتقال دستگاه و آماده شدن آن برای کار مقایسه می شوند. منظور از «ثابت» در این مقاله، تجهیزی است که برای استفاده در محل یا مسیر مشخص نصب می شود؛ در مقابل، بالابر متحرک یا بالابر سیار قابلیت انتقال میان نقاط کاری را دارد. این تعریف با بعضی گروه بندی های تخصصی یکسان نیست؛ برای مثال، در دسته بندی IPAF عنوان Static Boom می تواند بعضی تجهیزات یدک کش و خودرویی را نیز شامل شود.

قابل انتقال بودن نیز شکل های متفاوتی دارد؛ دستگاه ممکن است با نیروی دست جا به جا شود، سامانه حرکت خودکششی داشته باشد، با وسیله دیگری یدک کشیده شود یا روی خودرو نصب شده باشد. تفاوت اصلی این گزینه ها در روش رسیدن به محل کار و الزامات استقرار پیش از شروع عملیات است.

♦️ نکته: بین «قابل انتقال بودن دستگاه» و «مجاز بودن حرکت هنگام کار» تفاوت وجود دارد. حتی در بالابر خودکششی باید مشخصات همان مدل بررسی شود تا معلوم شود حرکت دستگاه در چه وضعیت هایی مجاز است.

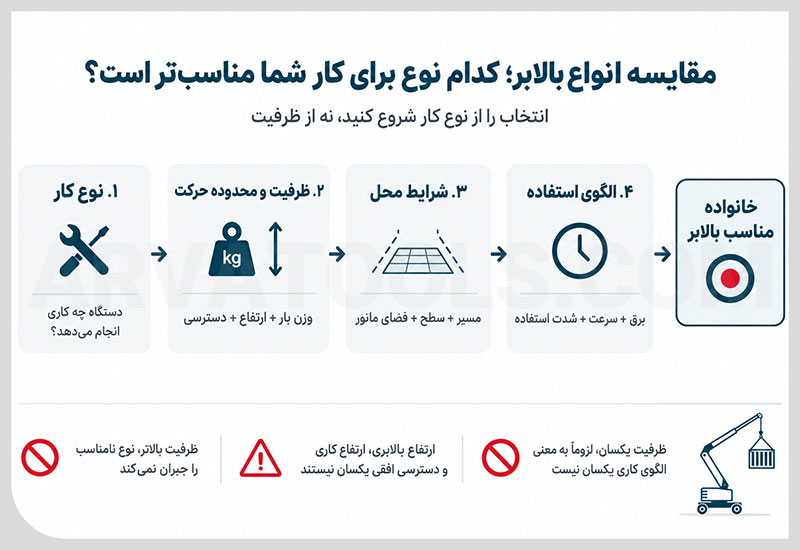

مقایسه انواع بالابر؛ کدام نوع برای کار شما مناسب تر است؟

پس از شناخت خانواده های مختلف، انتخاب را از نوع کار شروع کنید؛ نه از ظرفیت یا نام یک مدل. ابتدا مشخص شود بالابر قرار است چه کاری انجام دهد، سپس ظرفیت موردنیاز، مسیر دسترسی، شرایط محل و در نهایت الگوی استفاده بررسی شوند. با این ترتیب، مشخصات فنی برای مقایسه مدل های یک خانواده به کار می روند و باعث انتخاب دستگاهی با کاربری نامرتبط نمی شوند.

برای تصمیم اولیه می توانید این ترتیب را دنبال کنید: کاربری موردنیاز ← ظرفیت و محدوده حرکت ← ابعاد و شرایط محل ← منبع تغذیه و شدت استفاده. هدف این بخش انتخاب یک مدل مشخص نیست؛ بلکه محدود کردن گزینه ها به خانواده ای است که با نیاز واقعی شما سازگاری دارد.

♦️ نکته: ابتدا خانواده بالابر را براساس نوع کار مشخص کنید و بعد سراغ ظرفیت، ارتفاع، برق و سایر اعداد بروید. ظرفیت بالاتر نمی تواند نامناسب بودن نوع دستگاه برای یک کاربرد را جبران کند.

ظرفیت موردنیاز و تفاوت ظرفیت تک سیم و دوبل

ظرفیت مجاز بالابر باید با وزن واقعی چیزی که بلند می شود مقایسه شود. در این محاسبه فقط خود بار مطرح نیست و متعلقات حمل بار که طبق طراحی همراه آن بالا می روند نیز باید در نظر گرفته شوند. عدد قابل استفاده، همان ظرفیتی است که سازنده برای آرایش کاری موردنظر اعلام کرده است.

در بعضی بالابرهای برقی سیم بکسلی، دو آرایش تک سیم و دوبل وجود دارد. در حالت تک سیم، بار مستقیما با آرایش مشخص سیم بکسل بلند می شود؛ در حالت دوبل، مسیر سیم بکسل با استفاده از مجموعه مربوط تغییر می کند و مشخصات ظرفیت، ارتفاع و سرعت می توانند نسبت به حالت تک سیم متفاوت باشند.

برای نمونه، در بالابر برقی مدل 5664 آروا، ظرفیت، ارتفاع بالابری و سرعت برای حالت تک سیم و دوبل به صورت جداگانه درج شده اند. بنابراین ظرفیت دوبل را نباید به عنوان «اضافه بار موقت» در نظر گرفت؛ این حالت یک آرایش کاری مشخص با مشخصات مستقل خود است.

♦️ نکته: عدد ظرفیت را جدا از آرایش سیم بکسل نخوانید. ظرفیت، ارتفاع و سرعت مربوط به همان حالت باید در کنار یکدیگر بررسی شوند.

ارتفاع بالابری، ارتفاع کاری و دسترسی افقی

این سه عدد مفهوم یکسانی ندارند. ارتفاع بالابری به مقدار حرکت بار یا بخش متحرک در مسیر بالابری مربوط است. ارتفاع کاری در تجهیزات دسترسی به ارتفاع، به محدوده ای اشاره دارد که کاربر در شرایط تعریف شده دستگاه می تواند به آن دسترسی داشته باشد. دسترسی افقی نیز فاصله قابل دستیابی از محل استقرار دستگاه در جهت افقی را نشان می دهد.

برای تجهیزات آویز، طول سیم بکسل نیز نباید مستقیما معادل ارتفاع مفید بالابری در نظر گرفته شود؛ خود واحد بالابری، قلاب، اتصالات و نحوه نصب بخشی از فضای موجود را اشغال می کنند. در تجهیزات بوم دار نیز بیشترین ارتفاع و بیشترین دسترسی افقی معمولا باید روی محدوده کاری همان مدل بررسی شوند و لزوما در یک وضعیت واحد قابل دستیابی نیستند.

♦️ نکته: به جای انتخاب براساس بزرگ ترین عدد کاتالوگ، فاصله واقعی مبدا و مقصد بار یا موقعیت دقیق محل انجام کار را اندازه گیری و با محدوده مجاز دستگاه مقایسه کنید.

ابعاد دستگاه و سکو، وزن و تحمل کف

ابعاد بالابر فقط طول و عرض کلی آن نیست. در مقایسه مدل ها باید ابعاد در حالت جمع شده، فضای موردنیاز در وضعیت کاری، سطح قابل استفاده سکو و فضای ورود و خروج بار یا نفر را جدا بررسی کنید. ممکن است دستگاه از مسیر ورودی عبور کند، اما فضای لازم برای استقرار یا استفاده کامل آن در محل وجود نداشته باشد.

وزن خود دستگاه نیز با نیروی واردشده به کف در نقاط تماس یکسان نیست. چرخ ها، پایه ها یا تکیه گاه ها می توانند نیرو را در نواحی محدودی به سطح منتقل کنند؛ بنابراین صرف سبک تر بودن یک بالابر، مناسب بودن آن برای هر کف یا سازه ای را ثابت نمی کند.

♦️ نکته: تحمل سطح را فقط در محل نهایی کار بررسی نکنید؛ کف مسیر ورود و جا به جایی دستگاه نیز باید برای عبور همان تجهیز مناسب باشد.

شرایط زمین، فضای مانور و محیط داخلی یا خارجی

پس از بررسی ابعاد، باید کل مسیر ورود تا محل کار ارزیابی شود. نوع و وضعیت سطح، شیب، اختلاف تراز، موانع، فضای چرخش و مانور و فضای لازم برای باز شدن تجهیزات استقرار می توانند انتخاب میان مدل های یک خانواده را محدود کنند.

شرایط محیط نیز باید با مشخصات همان بالابر تطبیق داده شود. داخلی یا خارجی بودن محل فقط یکی از عوامل است و موضوعاتی مانند شرایط سطح، فضای تهویه، محدودیت های محیطی و الزامات سازنده نیز اهمیت دارند. همچنین توانایی عبور دستگاه از یک شیب، به معنای مجاز بودن استفاده و استقرار آن روی همان شیب نیست.

♦️ نکته: مسیر را از نقطه ورود تا محل نهایی کار بررسی کنید. عبور موفق از در، رمپ یا راهرو تضمین نمی کند که فضای کافی و سطح مناسب برای استقرار دستگاه نیز وجود داشته باشد.

برق، سرعت بالابری و چرخه کاری

پس از مشخص شدن خانواده و شرایط محل، برق موجود، سرعت موردنیاز و شدت استفاده را با مشخصات مدل تطبیق دهید. نوع تغذیه پیش تر توضیح داده شد؛ در مرحله انتخاب کافی است بررسی شود منبع برق موجود با الزامات همان دستگاه سازگار است.

سرعت بالابری باید متناسب با نوع عملیات بررسی شود. سرعت بیشتر همیشه مزیت نیست و در بعضی کارها، کنترل مناسب حرکت اهمیت بیشتری دارد. در کنار سرعت، دفعات شروع و توقف و مدت استفاده نیز مهم هستند.

چرخه کاری (Duty Cycle) یا طبقه بندی کاری نشان می دهد مجموعه برای چه الگوی استفاده ای طراحی شده است. این مشخصه باید از اطلاعات فنی همان مدل استخراج شود و نباید زمان کار و استراحت یک دستگاه را به تمام بالابرها تعمیم داد.

♦️ نکته: مناسب بودن ظرفیت به تنهایی به معنای مناسب بودن بالابر برای استفاده پرتکرار نیست. دو مدل با ظرفیت یکسان می توانند برای شدت و الگوی کاری متفاوتی طراحی شده باشند.

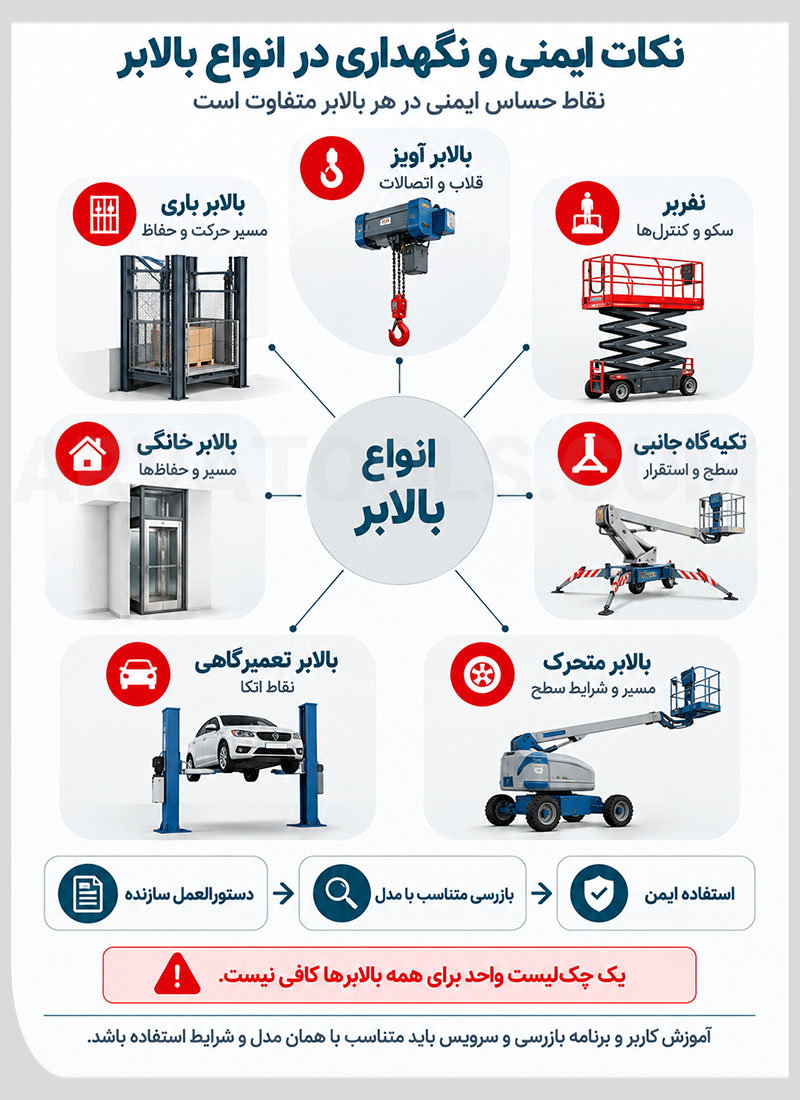

نکات ایمنی و نگهداری انواع بالابر

کنترل ایمنی و نگهداری در همه انواع بالابر یکسان نیست؛ زیرا اجزای باربر، شیوه استقرار و مسیر حرکت در هر خانواده تفاوت دارد. به جای استفاده از یک چک لیست عمومی برای همه دستگاه ها، باید نقاط حساس همان بالابر براساس دستورالعمل سازنده و شرایط واقعی کار بررسی شوند.

نظر شما را به یکی از مهمترین نکات ایمنی که از سایت اداره بهداشت و ایمنی بریتانیا انتخاب کرده ایم جلب می کنم:

در بالابرهای نفربر، به ویژه هنگام کار نزدیک سقف، تیر، ستون یا سازه های ثابت، باید فضای حرکت سکو و اپراتور بررسی شود؛ زیرا نزدیک شدن بیش از حد می تواند باعث گیر افتادن یا فشرده شدن اپراتور میان سبد و سازه شود و حتی دسترسی او به کنترل ها را مختل کند.

علاوه بر این کنترل های متناسب با هر خانواده، کاربر باید برای نوع و مدل مشخص دستگاه آموزش و آشنایی کافی داشته باشد. برنامه بازدید، بازرسی و سرویس نیز باید براساس دستورالعمل سازنده و شرایط استفاده همان تجهیز تنظیم شود؛ نه اینکه یک فاصله زمانی یا روش نگهداری به همه بالابرها تعمیم داده شود. راهنمای HSE نیز بر آموزش کاربر، آشنایی با مدل مشخص و اجرای برنامه بازرسی و نگهداری براساس دستورالعمل سازنده تاکید می کند.

♦️ نکته: تجربه کار با یک نوع بالابر را مستقیما به دستگاه دیگری منتقل نکنید. حتی دو تجهیز با کاربرد نزدیک می توانند کنترل ها، نقاط بازرسی و محدودیت های متفاوتی داشته باشند؛ پیش از استفاده با دستورالعمل همان مدل آشنا شوید.

چرا قیمت انواع بالابر متفاوت است؟

قیمت انواع بالابر را فقط زمانی می توان درست مقایسه کرد که دو گزینه کاربری مشابه داشته باشند و مشخص باشد قیمت اعلام شده دقیقا شامل چه اقلام و خدماتی است. تفاوت هزینه همیشه به خود واحد بالابری محدود نمی شود و ممکن است تجهیزات همراه، آماده سازی محل، نصب و خدمات مرتبط نیز بخش مهمی از مبلغ نهایی باشند.

برای نیازهای کوتاه مدت، اجاره بالابر نیز می تواند در کنار خرید بررسی شود؛ اما این تصمیم بیشتر به مدت و دفعات استفاده وابسته است و نباید فقط با مقایسه قیمت اولیه انجام شود.

♦️ نکته: قبل از مقایسه دو قیمت، مشخص کنید هر عدد مربوط به «واحد بالابری تنها» است یا «مجموعه کامل قابل استفاده». مقایسه یک موتور یا واحد بالابری منفرد با سامانه ای که تجهیزات همراه و خدمات نصب را هم شامل می شود، نتیجه دقیقی نمی دهد.

انواع بالابر برقی آروا

بالابرهای برقی آروا برای جا به جایی عمودی بار در کارگاه، ساختمان، انبار و محیط های مشابه عرضه می شوند. این خانواده شامل گزینه هایی با ظرفیت های مختلف است تا کاربر بتواند متناسب با وزن بار و شرایط کاری، محدوده مناسب را انتخاب کند. در کنار واحدهای بالابر، ترولی برقی نیز در سبد این محصولات قرار دارد تا در صورت طراحی مجموعه برای حرکت روی تیر، امکان جا به جایی افقی واحد بالابری فراهم شود.

یکی از ویژگی های کاربردی این خانواده، مشخص شدن ظرفیت، ارتفاع و سرعت در آرایش تک سیم و دوبل است. همان طور که پیش تر توضیح داده شد، این سه مشخصه باید مربوط به یک آرایش کاری خوانده شوند؛ بنابراین کاربر می تواند قبل از انتخاب، محدودیت هر حالت را شفاف تر با نیاز خود تطبیق دهد.

در محصولات این گروه، آروا علاوه بر مشخصات اصلی مانند توان موتور، ولتاژ، طول و قطر سیم بکسل، به تجهیزات حفاظتی مجموعه نیز توجه کرده است. در مدل های این خانواده ویژگی هایی مانند قطع کن حرارتی برای محافظت از موتور، قطع کن اتوماتیک فوقانی و کلاس حفاظتی IP54 دیده می شود. وجود این مشخصات باعث می شود مقایسه فقط به عدد ظرفیت محدود نشود و حفاظت موتور و شرایط کاری دستگاه نیز در تصمیم کاربر نقش داشته باشد.

• تنوع ظرفیت: امکان انتخاب بالابر متناسب با سطح متفاوتی از نیازهای حمل بار.
• آرایش تک سیم و دوبل: ارائه مشخصات مجزای ظرفیت، سرعت و ارتفاع برای هر حالت در محصولات مربوط.
• تجهیزات حفاظتی: استفاده از قطع کن حرارتی موتور و قطع کن فوقانی در محصولات این خانواده.
• امکان تکمیل مجموعه با ترولی: برای کاربردهایی که علاوه بر بالابری، حرکت واحد روی مسیر تیر نیز موردنیاز است.
• پشتیبانی پس از خرید: دسترسی به شبکه فروش و خدمات پس از فروش آروا برای بررسی محصول و دریافت خدمات مرتبط.

در نتیجه، مزیت سبد بالابر برقی آروا فقط در ارائه ظرفیت های مختلف خلاصه نمی شود؛ تفکیک مشخصات حالت های کاری، تجهیزات حفاظتی و امکان انتخاب تجهیزات مکمل کمک می کند مجموعه بالابری متناسب تری برای نوع کار شکل بگیرد. با این حال، مشخصات نهایی باید همیشه از صفحه و مدارک فنی همان محصول بررسی شوند.

کلام آروا:

شناخت نام و دسته بندی انواع بالابر زمانی ارزش دارد که به تشخیص خانواده مناسب برای کار واقعی شما منجر شود. نام هایی مانند ساختمانی، صنعتی، نفربر، هیدرولیکی یا برقی هرکدام بخشی از ویژگی دستگاه را بیان می کنند و نباید به تنهایی مبنای تصمیم قرار بگیرند.

بعد از مشخص شدن خانواده مناسب، نوبت به تطبیق مشخصات مدل ها با نیاز واقعی می رسد. در این مرحله باید گزینه هایی را مقایسه کنید که از نظر نوع کاربری به یکدیگر نزدیک هستند و مشخصات اعلام شده آن ها با شرایط استفاده شما هماهنگی دارد.

پیش از انتخاب نهایی، مدل های متناسب را کنار هم قرار دهید و هر ابهام فنی را از روی مشخصات معتبر همان دستگاه برطرف کنید. اگر درباره انتخاب نوع بالابر سوال دارید، نوع کاربری، بار یا نفر بودن استفاده و ارتفاع موردنیاز را در دیدگاه ها بنویسید تا پاسخ دقیق تری دریافت کنید.

اگر تجربه ای از انتخاب یا استفاده از بالابر دارید، آن را با آروا و سایر خوانندگان به اشتراک بگذارید؛ تجربه های واقعی می توانند به دیگران در تشخیص تفاوت میان گزینه های نزدیک کمک کنند.

---

پاسخ کارشناسان آروا به سوالات شما درباره انواع بالابر

بالابرها بر چه اساسی دسته بندی می شوند؟

بالابرها را می توان بر اساس پنج معیار اصلی شامل کاربرد، ساختار دستگاه، مکانیزم بالابری، منبع نیرو و نحوه جا به جایی و استقرار دسته بندی کرد. یک دستگاه ممکن است هم زمان در چند گروه قرار بگیرد.

از کجا بفهمیم یک بالابر برای حمل نفر مجاز است؟

وجود سکو، حفاظ یا ظرفیت بالا به تنهایی کافی نیست. مجاز بودن حمل نفر باید در مشخصات فنی، دستورالعمل و کاربری تاییدشده همان دستگاه ذکر شده باشد.

بالابر قیچی چه تفاوتی با بالابر بوم دار دارد؟

بالابر قیچی عمدتا دسترسی عمودی ایجاد می کند، اما بالابرهای بوم دار می توانند سکو را از محل استقرار دستگاه دور کنند و در بعضی مدل ها امکان دسترسی به نقاط پشت مانع را فراهم کنند.

بالابر هیدرولیکی و بالابر برقی چه تفاوتی دارند؟

هیدرولیکی نوع مکانیزم انتقال نیرو را مشخص می کند، اما برقی به منبع انرژی دستگاه اشاره دارد. بنابراین یک بالابر می تواند هم زمان هیدرولیکی و برقی باشد.

تک فاز یا سه فاز بودن بالابر چه چیزی را مشخص می کند؟

این ویژگی نوع برق موردنیاز دستگاه را نشان می دهد و به تنهایی مشخص کننده ظرفیت، سرعت یا مناسب بودن بالابر برای یک کاربرد خاص نیست.

بالابر زنجیری همیشه دستی است؟

خیر. زنجیری بودن می تواند نوع عضو باربر را مشخص کند، در حالی که منبع نیروی دستگاه ممکن است دستی، برقی یا از نوع دیگری باشد.

بالابر ثابت بهتر است یا متحرک؟

انتخاب به نوع کار بستگی دارد. اگر عملیات در یک محل یا مسیر مشخص انجام می شود مدل ثابت قابل بررسی است، اما برای کار در نقاط مختلف باید شیوه انتقال و استقرار بالابر متحرک نیز بررسی شود.

برای انتخاب بالابر فقط ظرفیت کافی است؟

خیر. علاوه بر ظرفیت باید ارتفاع و محدوده حرکت، ابعاد بار یا سکو، فضای استقرار، شرایط سطح، منبع تغذیه و شدت استفاده نیز با نیاز واقعی تطبیق داده شوند.

تفاوت خودروبر با بالابر تعمیرگاهی چیست؟

خودروبر برای انتقال خودرو میان ترازها یا مدیریت فضای پارک استفاده می شود، اما بالابر تعمیرگاهی خودرو را بالا می برد تا دسترسی لازم برای سرویس و تعمیر فراهم شود.

هوم لیفت با پله پیما چه تفاوتی دارد؟

هوم لیفت معمولا فرد را میان ترازهای ساختمان در مسیر عمودی جا به جا می کند، اما صندلی یا سکوی پله پیما در امتداد مسیر راه پله حرکت می کند.

برای کار در ارتفاع، بالابر قیچی بهتر است یا بوم مفصلی؟

به محل نقطه کار بستگی دارد. برای دسترسی عمدتا عمودی، قیچی قابل بررسی است؛ اما اگر نقطه کار پشت مانع یا با فاصله افقی قرار دارد، مدل بوم دار می تواند مناسب تر باشد.

چرا قیمت دو بالابر با ظرفیت مشابه متفاوت است؟

نوع کاربری، ساختار، مکانیزم، تجهیزات همراه، شرایط نصب، خدمات و مشخصات فنی می توانند متفاوت باشند. به همین دلیل مقایسه قیمت فقط بر اساس ظرفیت نتیجه دقیقی نمی دهد.
