برای بسیاری از افراد این سوال پیش می آید که اینورتر سه فاز چیست و اصولاً در کجا باید آن را استفاده کرد. بگذارید ساده توضیح دهیم: اینورتر سه فاز یکی از پیشرفته ترین تجهیزات در سیستم های برق صنعتی است که بر پایه ی الکترونیک قدرت طراحی می شود.
هدف اصلی آن تبدیل جریان مستقیم به جریان متناوب سه فاز و سپس کنترل دقیق توان خروجی است. اینورتر سه فاز به موتورهای صنعتی اجازه می دهد با سرعت و گشتاور کنترل شده کار کنند.
برای اینکه با اینورتر سه فاز بیشتر آشنا شوید از شما دعوت می کنیم تا انتهای مطلب همراه ما باشید.
اینورتر سه فاز چیست؟

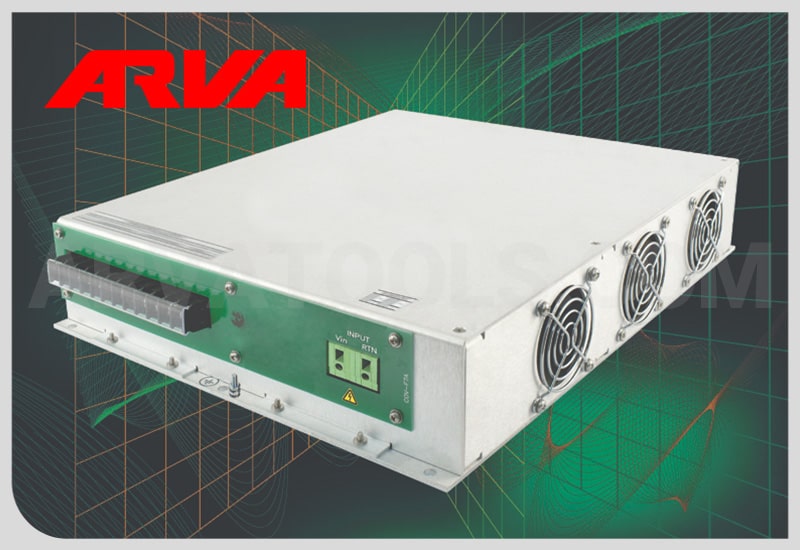

اینورتر سه فاز نوعی اینورتر است و دستگاهی الکترونیکی است که جریان مستقیم (DC) را به جریان متناوب سه فاز (AC) تبدیل می کند. این نوع اینورتر معمولاً در صنایع، کارگاه ها و تجهیزاتی استفاده می شود که به برق سه فاز نیاز دارند.
در واقع، اینورتر سه فاز وظیفۀ تأمین و کنترل انرژی مورد نیاز موتورهای الکتریکی سه فاز را بر عهده دارد و باعث می شود سرعت، گشتاور و جهت چرخش موتور به صورت دقیق تنظیم شود.

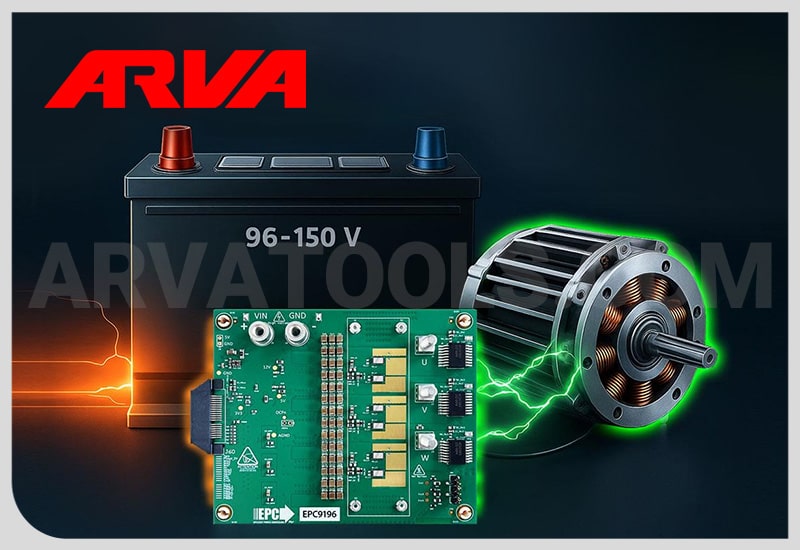

به زبان ساده تر، اینورتر سه فاز پلی میان منبع برق DC (مثل باتری یا پنل خورشیدی) و تجهیزات AC سه فاز است تا انرژی به شکل قابل استفاده و کنترل پذیر منتقل شود.
بیایید با هم تعریف اینورتر سه فاز را از سایت معتبر MPS بخوانیم:
“سیستم های الکترونیکی مدرن بدون اینورترهای سه فاز قادر به عملکرد نیستند. اینورترهای سه‌فاز توان DC را به توان AC سه فاز با دامنه، فرکانس و اختلاف فاز قابل تنظیم تبدیل می کنند. این مبدل ها در حوزه های مختلفی از جمله شبکه های توزیع برق، سیستم های انرژی تجدیدپذیر و درایوهای موتوری صنعتی نقش اساسی دارند.”
اجزای اصلی اینورتر سه فاز چیست؟
اینورتر سه فاز از اجزای زیر تشکیل شده است:
- ورودی DC: منبع برق اولیه دستگاه که می تواند از باتری، رکتیفایر یا پنل خورشیدی تأمین شود. این بخش برق مورد نیاز کل سیستم را فراهم می کند.
- مدار DC Link (خازن های صافی): برق ورودی را تثبیت و فیلتر می کند تا جریان خروجی صاف و بدون نوسان باشد.
- کلیدهای نیمه هادی (IGBT یا MOSFET): این کلیدها با فرکانس بالا روشن و خاموش می شوند و جریان DC را به پالس های AC سه فاز تبدیل می کنند.
مدار درایور: فرمان روشن و خاموش شدن کلیدها را صادر می کند و هماهنگی میان مدار کنترل و قدرت را برقرار می سازد.

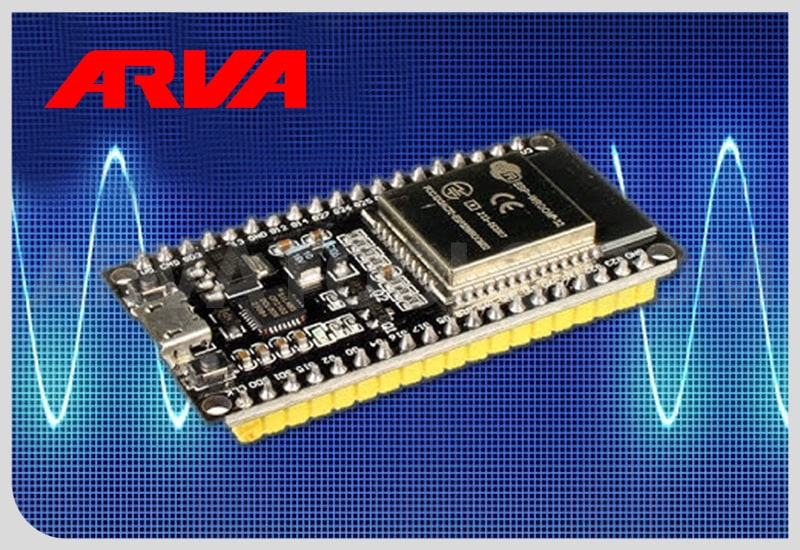

مدار کنترل (CPU یا DSP): مغز هوشمند اینورتر است که سرعت، گشتاور و محافظت از موتور و سیستم را مدیریت می کند.
خروجی سه فاز AC: جریان آماده استفاده برای موتور است که با تنظیم دقیق ولتاژ و فرکانس، عملکرد بهینه موتور را تضمین می کند.

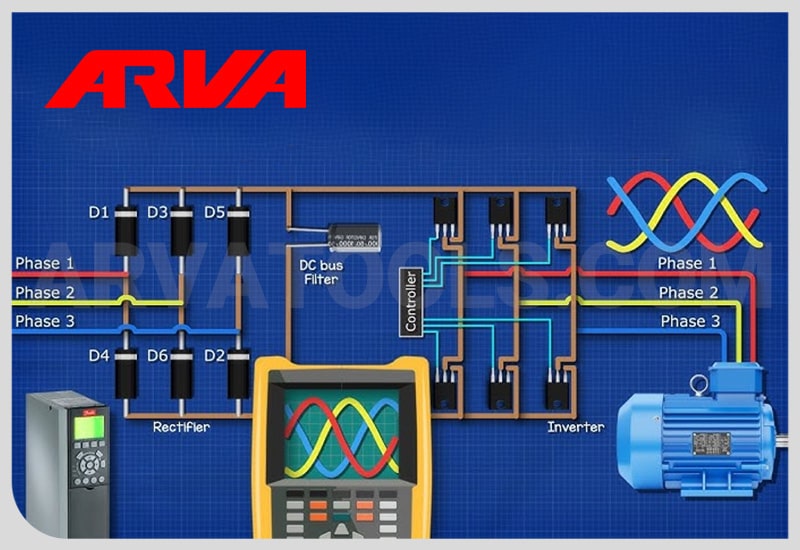

اینورتر سه فاز چگونه کار می کند؟
فرایند کار اینورتر سه فاز در سه مرحله اصلی انجام می شود:
- تبدیل ورودی: ابتدا جریان مستقیم از منبع (DC) وارد مدار می شود.
- کلیدزنی هوشمند: کلیدهای IGBT با دستور مدار کنترل، با فرکانس بالا روشن و خاموش می شوند و پالس های خاصی ایجاد می کنند.
- تولید موج سینوسی: این پالس ها پس از فیلتر شدن، به شکل موج سه فاز AC درمی آیند که می تواند موتور را با فرکانس و ولتاژ دلخواه تغذیه کند.
در نتیجه، کاربر می تواند با تغییر فرکانس خروجی، سرعت و گشتاور موتور را به صورت دقیق تنظیم کند. این همان چیزی است که باعث صرفه جویی در انرژی و افزایش عمر تجهیزات می شود.
انواع کنترل درایو
کنترل V/F (ولتاژ به فرکانس): این کنترل سرعت موتور را با تغییر فرکانس تنظیم می کند و ولتاژ نیز متناسب با آن تغییر می کند. عملکرد ساده و اقتصادی آن، برای تجهیزاتی که دقت بالایی نیاز ندارند مناسب است. مثال: پمپ ها و فن ها.
کنترل برداری (Vector Control): این روش، موتور را با دقت بالا کنترل می کند و حتی در بارهای متغیر، سرعت و گشتاور پایدار باقی می ماند. مثال: آسانسورها، نوار نقاله ها و جرثقیل ها.
کنترل DTC (Direct Torque Control): گشتاور موتور به طور مستقیم کنترل می شود و پاسخ موتور بسیار سریع است، بدون نیاز به سنسور سرعت. مثال: ماشین آلات پرسرعت و دقیق صنعتی.
این توضیحات به شما کمک می کند تا هم درک کاملی از اینورتر سه فاز داشته باشید و هم بدانید چگونه انتخاب و استفاده صحیح از آن می تواند راندمان و طول عمر سیستم های صنعتی شما را افزایش دهد.
مزایا و ویژگی های کنترل دور موتور در اینورتر سه فاز
کنترل دور موتور سه فاز، یکی از اصلی ترین کاربردهای اینورتر سه فاز است. برای فهم بهتر اینورتر سه فاز چیست و چرا استفاده از آن مهم است، باید بدانیم چه مزایا و ویژگی هایی به همراه دارد.
مزایای اینورتر سه فاز چیست؟
استفاده از اینورتر سه فاز باعث می شود موتورهای صنعتی هوشمندتر، بهینه تر و ایمن تر عمل کنند:
- کاهش مصرف انرژی: موتور فقط به میزانی برق می گیرد که برای عملکرد لازم است، نه بیشتر.
- افزایش عمر تجهیزات: کنترل نرم و دقیق سرعت از فشار اضافی بر موتور و قطعات مکانیکی جلوگیری می کند.
- راه اندازی آسان و نرم: موتور بدون ضربه و شوک الکتریکی شروع به کار می کند.
- تنظیم دقیق سرعت و گشتاور: امکان تطبیق عملکرد موتور با نیاز واقعی فرآیند صنعتی.
- حفاظت کامل موتور و سیستم: اینورتر در برابر اضافه بار، نوسانات برق و خطاهای سیستم محافظت می کند.
به زبان ساده، استفاده از اینورتر سه فاز مثل داشتن یک راننده ماهر برای موتور صنعتی است که مصرف انرژی را کنترل می کند و فشار روی تجهیزات را به حداقل می رساند.
ویژگی های پیشرفته کنترل دور موتور
کنترل دور موتور سه فاز با اینورتر، علاوه بر مزایای پایه، امکانات پیشرفته ای ارائه می دهد:
- کنترل نرم و پیوسته سرعت: سرعت موتور می تواند بدون گسست یا لرزش تغییر کند.
- راه اندازی و توقف برنامه ریزی شده: امکان تعریف شتاب و کاهش سرعت متناسب با فرایند.
- کنترل گشتاور دقیق: حتی در شرایط بار متغیر، موتور دقیقاً همان گشتاور مورد نیاز را تولید می کند.
- قابلیت اتصال به سیستم های اتوماسیون: اطلاعات و کنترل موتور از راه دور قابل مدیریت است.
- عملکرد هوشمند حفاظتی: شناسایی خطاها و توقف ایمن موتور بدون آسیب به سیستم.
با شناخت این مزایا و ویژگی ها، انتخاب و استفاده از اینورتر سه فاز، نه تنها صرفه جویی اقتصادی دارد، بلکه باعث افزایش بازده و طول عمر تجهیزات صنعتی می شود.
بیشتر بخوانید: اینورتر خورشیدی چیست

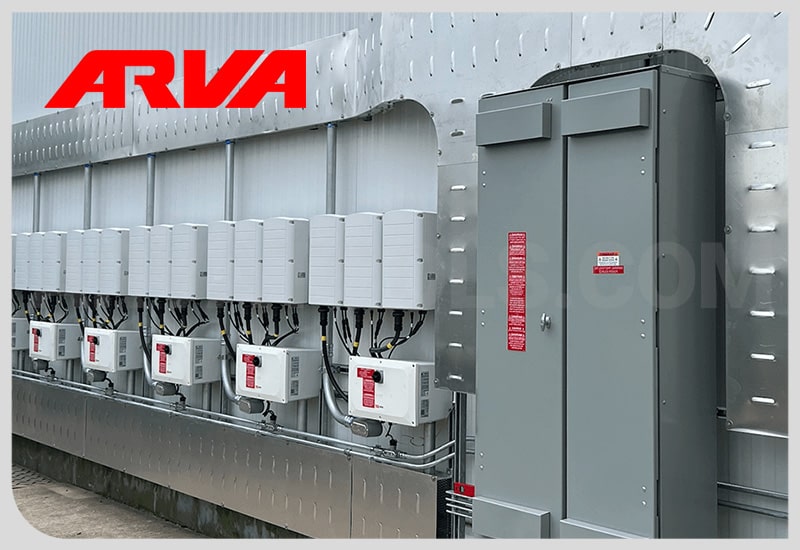

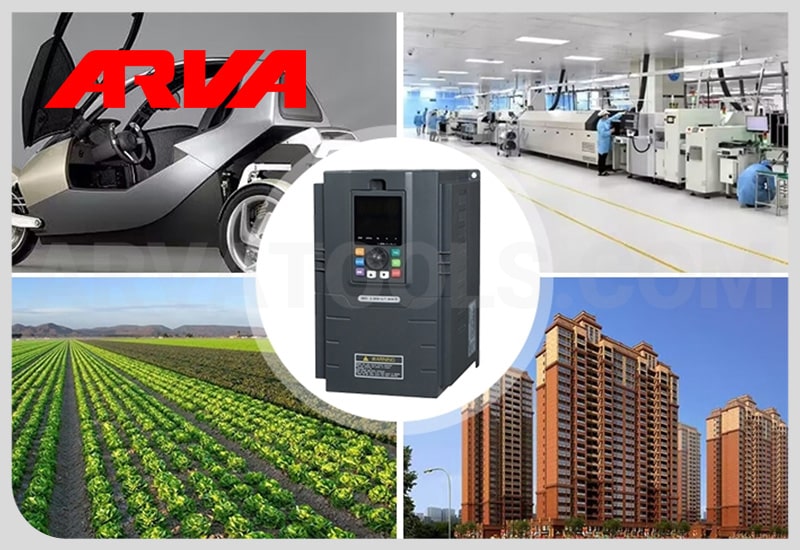

اینورتر سه فاز در صنعت چه کاربردی دارد؟
اینورترهای سه فاز (که به عنوان درایو با فرکانس متغیر یا VFD شناخته می شوند) یکی از مهم ترین اجزای کنترل در اتوماسیون صنعتی هستند. قابلیت اصلی آن ها، یعنی کنترل دقیق سرعت و گشتاور موتور، استفاده از آن ها را در صنایع زیر ضروری کرده است:
صرفه جویی در انرژی و سیالات (پمپ ها و فن ها)
بیشترین کاربرد اینورترهای سه فاز در کنترل پمپ ها، فن ها، و کمپرسورها است. در این تجهیزات، کاهش سرعت موتور حتی به میزان کم، می تواند مصرف انرژی را به شدت کاهش دهد (بر اساس قانون مکعبی فن ها).
- پمپ ها و بوستر پمپ ها: اینورتر سرعت موتور را تنظیم می کند تا فشار یا دبی سیال در سیستم ثابت بماند، به جای اینکه پمپ به طور مداوم با حداکثر توان کار کند و از شیرهای مکانیکی برای کنترل استفاده شود.
- فن ها و دمنده ها: برای تنظیم جریان هوا در سیستم های تهویه، کوره ها یا هواکش های صنعتی، از اینورتر استفاده می شود تا میزان هوای مورد نیاز به صورت دقیق تأمین شود.
- کمپرسورها: اینورتر با تنظیم دور موتور، فشار هوای فشرده را در یک محدوده ثابت نگه می دارد و از خاموش و روشن شدن های مکرر کمپرسور جلوگیری می کند.
دقت و کنترل حرکت (جرثقیل ها و آسانسورها)
در کاربردهایی که شروع و توقف باید نرم و کنترل شده باشد، اینورتر حیاتی است.
جرثقیل های سقفی و بالابرها: اینورتر حرکت بار را بسیار نرم و دقیق کنترل می کند. این امر از ضربه های مکانیکی به سازه و کابل ها جلوگیری کرده و امکان قرار دادن بار با دقت بالا را فراهم می سازد.
آسانسورها: برای اطمینان از شروع حرکت و توقف بدون لرزش و ضربه (کاهش تکان های ناگهانی) و همچنین افزایش ایمنی و عمر مفید موتور و گیربکس استفاده می شود.
هماهنگی و زمان بندی (خطوط تولید)
در خطوط تولید که چندین موتور با هم کار می کنند، اینورتر نقش همگام سازی را بر عهده دارد.
نوار نقاله ها: اینورترها سرعت نوار نقاله های مختلف را طوری تنظیم می کنند که محصولات بدون برخورد یا ایجاد گلوگاه، از یک بخش به بخش دیگر منتقل شوند.
دستگاه های بسته بندی و پرکن: برای تنظیم دقیق زمان پر شدن یا بسته بندی محصولات در کسری از ثانیه، سرعت موتور اصلی با دقت بالا توسط اینورتر کنترل می شود.
ماشین کاری و فرایندها
ماشین ابزارها (مانند تراش و فرز): در این دستگاه ها، اینورتر سرعت چرخش اسپیندل (محور اصلی) را به طور پیوسته تغییر می دهد تا بتوان با مواد مختلف (فلزات سخت یا نرم) با بهترین کیفیت سطح و بیشترین بازدهی کار کرد.
میکسرها و همزن های صنعتی: تنظیم سرعت همزن ها برای فرآیندهایی که نیاز به ترکیب مواد با سرعت های متفاوت (از آهسته تا بسیار سریع) دارند.

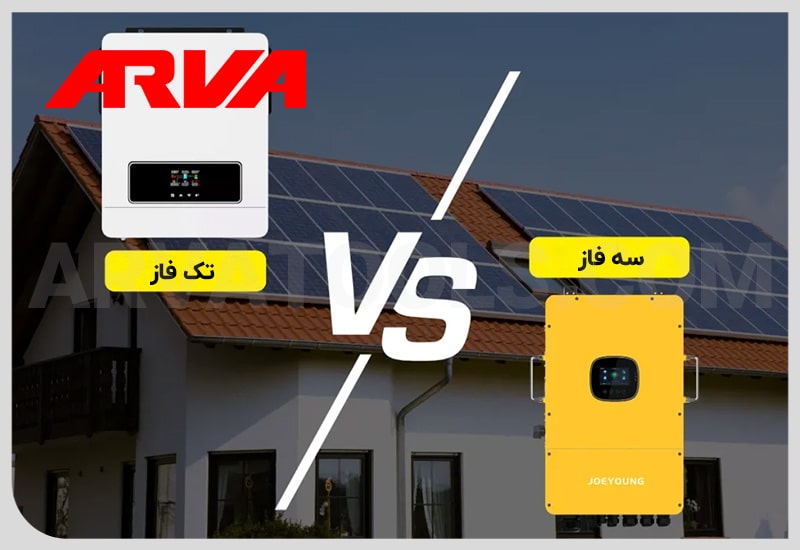

تفاوت اینورتر تک فاز و اینورتر سه فاز چیست؟
بسیاری از کاربران می پرسند: اینورتر تک فاز با سه فاز چه تفاوتی دارد؟
|
ویژگی |
اینورتر تک فاز | اینورتر سه فاز |
توضیح کاربردی |
| نوع موتور پشتیبانی شده | موتورهای کوچک و سبک | موتورهای صنعتی و پرقدرت | اینورتر سه فاز برای ماشین آلات سنگین مناسب است |
| توان و ظرفیت | محدود، معمولاً برای تجهیزات خانگی و اداری | بالاتر، مناسب تجهیزات صنعتی و سنگین | توان بیشتر = کنترل موتورهای بزرگ و تجهیزات صنعتی |
| کنترل سرعت و گشتاور | محدود و ساده | دقیق و نرم، حتی در بارهای متغیر | اینورتر سه فاز امکان کنترل بهینه و پاسخ سریع به تغییر بار دارد |
| کاربرد اصلی | وسایل خانگی، تجهیزات کوچک اداری | پمپ ها، فن ها، نوار نقاله ها، کمپرسورها، ماشین آلات تولیدی | انتخاب دستگاه بسته به نیاز به توان و دقت کنترل موتور است |
| راه اندازی موتور | ساده، گاهی با ضربه و شوک | نرم و کنترل شده، محافظت از موتور | اینورتر سه فاز از تجهیزات صنعتی در برابر آسیب محافظت می کند |
| هزینه و پیچیدگی | کمتر، نصب و نگهداری آسان | بالاتر، نیاز به تخصص در نصب و تنظیمات | هزینه بیشتر برای عملکرد بهینه و طول عمر تجهیزات صنعتی قابل توجیه است |
به عبارت دیگر، اگر بخواهید بدانید اینورتر سه فاز چیست، می توان گفت: این دستگاه نسخه حرفه ای و صنعتی اینورتر است که کنترل کامل و بهینه موتورهای سه فاز را فراهم می کند، در حالی که اینورتر تک فاز برای کاربردهای سبک و محدود مناسب است.

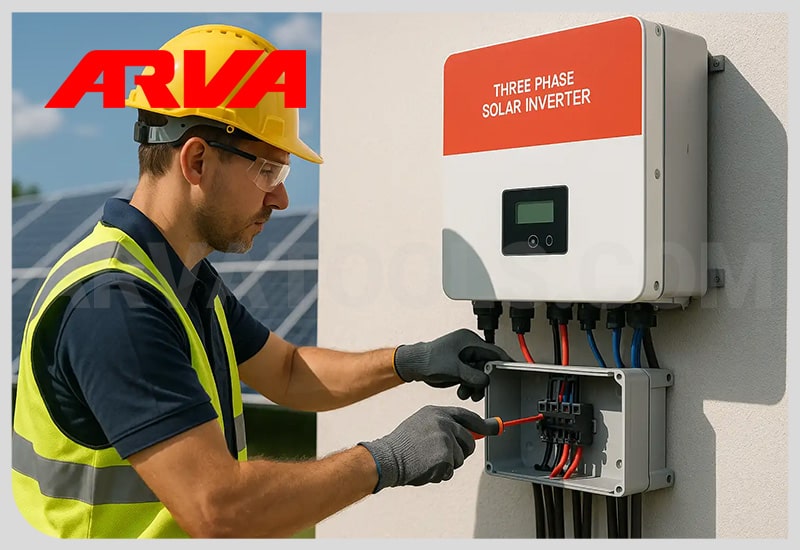

آموزش نصب اینورتر سه فاز و سربندی موتور (راه اندازی گام به گام)
این بخش کارهای عملی برای نصب اینورتر و اتصال آن به موتور را در چند گام ساده و بدون پیچیدگی توضیح می دهد.
گام اول: محل نصب و نکات فیزیکی
جای مناسب انتخاب کنید: اینورتر هنگام کار گرم می شود. آن را به صورت عمودی نصب کنید و مطمئن شوید که از بالا و پایین فضای باز کافی (حدود ۱۰ تا ۱۵ سانتی متر) دارد تا هوا به خوبی جریان پیدا کند و خنک بماند.
از آلودگی دوری کنید: اینورتر را دور از رطوبت، گرد و غبار زیاد یا مواد شیمیایی نصب کنید تا به قطعات حساس داخلی اش آسیبی نرسد.
محکم کاری کنید: اینورتر را با پیچ و مهره محکم به تابلو یا محل نصب وصل کنید.
گام دوم: سربندی موتور (ستاره یا مثلث؟) ⭐/△
موتور باید با توجه به ولتاژ برق ورودی شما، به درستی سیم بندی شود تا نسوزد:
- اگر ولتاژ شبکه شما ۳۸۰ ولت است (که در صنعت ایران رایج است)، موتور را باید به صورت ستاره (Y) ببندید. این کار باعث می شود ولتاژ کمتری به هر سیم پیچ برسد و موتور ایمن بماند.
- چگونه ستاره ببندیم؟ سه سر انتهایی سیم پیچ ها (معمولاً با حروف مشخص می شوند) را به هم وصل کنید و سه فاز اینورتر را به سه سر دیگر (U1، V1 و W1) متصل کنید.
- اگر ولتاژ شبکه شما ۲۲۰ ولت است (که کمتر رایج است)، موتور را باید به صورت مثلث (Δ) ببندید.
نکته کلیدی: اگر موتور را در شبکه ولت به اشتباه مثلث ببندید، موتور فوراً خواهد سوخت.
گام سوم: سیم کشی الکتریکی و ارت بندی
اتصال برق ورودی: برق اصلی شبکه سه فاز را به ترمینال های ورودی اینورتر (معمولاً ) وصل کنید. حتماً قبل از اینورتر یک فیوز یا کلید محافظ مناسب نصب کنید.
اتصال به موتور: کابل های موتور را مستقیماً به ترمینال های خروجی اینورتر وصل کنید.
هشدار: هیچ گاه کنتاکتور (قطع و وصل کننده) یا خازن را بین اینورتر و موتور قرار ندهید؛ این کار اینورتر را خراب می کند.
اهمیت ارت بندی (PE): سیم زمین (ارت) را با کوتاه ترین مسیر ممکن و محکم به ترمینال اینورتر و بدنه موتور وصل کنید. این کار مهم ترین گام برای ایمنی شما و دستگاه در برابر برق گرفتگی و کاهش نویز است.
جدا نگه داشتن کابل ها: سیم های فرمان و کنترل (مثل سیم های Start/Stop یا تنظیم سرعت) را دور از سیم های برق اصلی و موتور عبور دهید تا نویز روی آن ها تأثیر نگذارد.
گام چهارم: تنظیمات اولیه و راه اندازی
معرفی موتور: در اولین راه اندازی، باید مشخصات دقیق موتور (توان، ولتاژ، جریان و سرعت) را که روی پلاک موتور نوشته شده، در تنظیمات اینورتر وارد کنید.
زمان شتاب و کاهش: این پارامترها مشخص می کنند که موتور با چه سرعتی روشن یا خاموش شود. تنظیم نامناسب می تواند باعث خاموش شدن اضطراری اینورتر شود.
تست جهت چرخش: پس از تنظیمات، موتور را برای لحظه ای روشن کنید تا مطمئن شوید در جهت درست می چرخد. اگر جهت اشتباه بود، جای دو سیم خروجی (مثلاً و ) را روی ترمینال های اینورتر جابه جا کنید.
نگهداری و عیب یابی مشکلات رایج اینورتر سه فاز
اینورتر سه فاز با وجود پیچیدگی، نگهداری ساده ای دارد:
بازرسی دوره ای: به صورت منظم دما، گرد و غبار و وضعیت اتصالات دستگاه را بررسی کنید. بالا رفتن دما یا شل شدن سیم ها می تواند باعث کاهش عمر اینورتر یا آسیب به موتور شود.
تمیزکاری: فن ها و هیت سینک ها (محل دفع حرارت) را از گرد و غبار پاک کنید. این کار باعث می شود جریان هوا برای خنک کردن مدارها به خوبی عمل کند و داغ شدن بیش از حد جلوگیری شود.
کنترل خطاها: خطاهای رایج شامل اضافه بار، اتصال کوتاه و نوسانات ولتاژ هستند. اکثر اینورترها دارای نمایشگر خطا و کدهای تشخیص مشکل هستند که با خواندن آن ها می توان سریع علت مشکل را پیدا و رفع کرد.
تست عملکرد: موتور را در سرعت های مختلف و تحت بارهای متفاوت امتحان کنید تا مطمئن شوید پاسخ آن به تغییرات بار و سرعت دقیق و بدون مشکل است. این کار تضمین می کند که موتور و اینورتر در شرایط واقعی عملکرد قابل اعتماد دارند.
با رعایت این مراحل ساده اما مهم، عمر مفید اینورتر و موتور افزایش می یابد و از بروز خرابی های ناگهانی و هزینه های تعمیر جلوگیری می شود.
بیشتر بخوانید: اینورتر خودرو چیست
ملاحظات EMC و فیلترهای ورودی/خروجی
اینورترهای سه فاز، به ویژه در فرکانس های سوئیچینگ بالا (PWM) که برای کنترل دقیق موتور استفاده می شوند، منابع قوی نویز الکترومغناطیسی (EMI) هستند. این نویز در صورت عدم مدیریت صحیح، می تواند باعث اختلال در عملکرد تجهیزات حساس دیگر (مانند سنسورها، سیستم های کنترلی PLC و شبکه های ارتباطی) شود.
نویز تولید شده توسط اینورتر (EMI)
اینورترها غالباً نویز ایجاد می کنند که به دو دسته تقسیم می شود که هر دو به دلیل ماهیت کلیدزنی سریع ترانزیستورهای قدرت (IGBT) ایجاد می شوند:
نویز رسانشی (Conducted EMI): نویزی که از طریق کابل های ورودی (برق شبکه) و خروجی (کابل موتور) در سیستم توزیع برق پخش می شود.
نویز تشعشعی (Radiated EMI): نویزی که به صورت امواج الکترومغناطیسی از کابل ها و بدنه دستگاه ساطع می شود.
اهمیت استفاده از فیلترهای ورودی و خروجی
برای مقابله با نویز، استفاده از فیلترها در نقاط کلیدی مدار الزامی است:
فیلترهای ورودی (Input Filters – فیلترهای خط)
هدف استفاده از این فیلترها محافظت از شبکه برق در برابر نویز تولید شده توسط اینورتر و همچنین محافظت از اینورتر در برابر نویزهای شبکه است.
انواع متداول فیلتر ورودی در اینورتر سه فاز چیست؟
فیلترهای RFI/EMI: در ورودی AC اینورتر نصب می شوند و وظیفه سرکوب نویزهای فرکانس بالا (Mode Common و Mode Differential) را دارند. استفاده از آن ها برای رعایت استانداردهای EMC (سازگاری الکترومغناطیسی) ضروری است.
راکتور ورودی (Input Reactor): یک سلف (Inductor) است که سری با خط ورودی نصب می شود. این قطعه علاوه بر کاهش هارمونیک های جریان ورودی، از مدار اینورتر در برابر نوسانات ناگهانی (Surge) ولتاژ شبکه محافظت می کند و طول عمر خازن های لینک DC را افزایش می دهد.
فیلترهای خروجی (Output Filters)
هدف: کاهش اثرات مخرب سوئیچینگ PWM بر روی کابل و موتور.
انواع متداول فیلتر های خروجی در اینوتر سه فار چیست؟
الف) راکتور خروجی (Output Reactor): سری با کابل موتور نصب می شود. این راکتور لبه های تیز پالس های ولتاژ PWM را نرم کرده، نویز تشعشعی کابل موتور را کاهش می دهد و جریان هجومی به سیم پیچ موتور را کنترل می کند. برای کابل های موتور طولانی (معمولاً بالای ۱۰ تا ۵۰ متر بسته به سازنده)، استفاده از آن حیاتی است.
ب) فیلتر سینوسی (Sine Wave Filter): پیشرفته ترین نوع فیلتر خروجی است که پالس های مربعی PWM را به یک ولتاژ تقریباً سینوسی خالص تبدیل می کند. این فیلتر برای موارد زیر ضروری است:
- موتورهای قدیمی یا موتورهایی که عایق بندی ضعیفی دارند.
- کاربردهایی با کابل های موتور بسیار طولانی.
- موتورهایی که با فرکانس های کلیدزنی بسیار بالا کار می کنند.
نکات کلیدی در سیم کشی و ارت بندی (Grounding)
ارت بندی و سیم کشی صحیح، خط مقدم دفاع در برابر نویز هستند در نتیجه رعایت نکالت زیر مهم است:
کابل های شیلددار:
برای سیم کشی بین اینورتر و موتور، حتماً از کابل های شیلددار (Shielded Cable) استفاده کنید. شیلد کابل باید در هر دو طرف (هم سمت اینورتر و هم سمت موتور) به ترمینال زمین متصل شود تا نویز تشعشعی به بدنه زمین منتقل شود.
جداسازی مسیر کابل ها:
کابل های قدرت (ورودی و خروجی موتور) را از کابل های کنترلی/سیگنال (مانند سیم های ارتباطی سنسورها، PLC و ترمینال های ورودی/خروجی آنالوگ) جدا کنید.
عبور موازی این دو نوع کابل از کنار هم باعث کوپلینگ نویز القایی از قدرت به سیگنال می شود. در صورت ناچاری، کابل های سیگنال را به صورت عمود بر کابل های قدرت عبور دهید.
اهمیت ارت بندی (Grounding) با امپدانس کم:
اینورتر، موتور و شیلد کابل ها باید به یک نقطه ارت واحد با امپدانس بسیار پایین متصل شوند. یک ارت بندی ضعیف باعث می شود نویز به جای هدایت شدن به زمین، به اطراف پخش شود و عملکرد درایو را مختل کند.
در کشورهای صنعتی، رعایت استانداردهای EMC (مانند سری EN 61800-3 که مخصوص سیستم های کنترل سرعت موتور است) برای اطمینان از سازگاری درایو با محیط صنعتی اطرافش ضروری است.
این استانداردها تعیین می کنند که یک اینورتر چه میزان نویز می تواند منتشر کند و در مقابل نویزهای خارجی تا چه حد باید مقاوم باشد. تولیدکنندگان اینورتر معمولاً دستورالعمل هایی برای نصب و استفاده از فیلترهای لازم برای رسیدن به این استانداردها ارائه می دهند.
انتخاب درست اینورتر سه فاز، نه تنها عملکرد موتور را بهینه می کند بلکه مصرف انرژی و طول عمر تجهیزات صنعتی را بهبود می بخشد.
راهنمای خرید: بهترین اینورتر مناسب سه فاز
برای انتخاب درست، ابتدا باید بدانیم اینورتر سه فاز چیست و چه کاربری دارد. بسته به کاربرد، توان، جریان، نوع کنترل و ویژگی های حفاظتی باید دقیقاً متناسب انتخاب شود.
اینورتر سه فاز مناسب برای کاربرد صنعتی (کارخانه ها، ماشین آلات سنگین)
اگر قصد دارید از اینورتر در در کارهای صنعتی استفاده کنید، به جدول زیر دقت کنید و ویژگی هایی منطبق با آن انتخاب کنید:
| ویژگی | مقدار / توضیح |
| توان موتور | ۷.۵ تا ۵۰۰ کیلووات |
| جریان نامی | ۱۵ تا ۹۰۰ آمپر |
| کنترل درایو | کنترل برداری (Vector Control) یا DTC برای دقت بالا |
| ویژگی های حفاظتی | اضافه بار تا ۱۵۰٪ جریان برای ۶۰ ثانیه، حفاظت در برابر نوسان ولتاژ ±۱۵٪ |
| فیلتر EMC | سطح C3 یا C4 برای کاهش نویز صنعتی |
| اتصال به اتوماسیون | پشتیبانی از پروتکل های Modbus، Profibus یا Ethernet/IP |
بهترین اینورتر سه فاز برای کارهای نیمه صنعتی (کارگاه ها، پمپ ها، فن های متوسط)
اگر می خواهید برای کارهای نیمه صنعتی از اینورتر استفاده کنید، اینورتری با مشخصات زیر تهیه کنید:
| ویژگی | مقدار / توضیح |
| توان موتور | ۰.۵ تا ۷.۵ کیلووات |
| جریان نامی | ۲ تا ۱۵ آمپر |
| کنترل درایو | V/F یا برداری ساده |
| ویژگی های حفاظتی | اضافه بار تا ۱۲۰٪ جریان برای ۶۰ ثانیه، حفاظت در برابر نوسان ولتاژ ±۱۰٪ |
| فیلتر EMC | سطح C2 کافی است |
| اتصال به اتوماسیون | معمولاً پایه یا ساده (Modbus RTU) |
اینورتر سه فاز مناسب برای کاربرد خانگی یا سبک (وسایل نیمه صنعتی کوچک)
در نهایت برای کاربرد خانگی و سبک اینورتر سه فاز به جدول زیر توجه کنید:
| ویژگی | مقدار / توضیح |
| توان موتور | ۰.۱۸ تا ۰.۵ کیلووات |
| جریان نامی | ۱ تا ۲ آمپر |
| کنترل درایو | V/F ساده |
| ویژگی های حفاظتی | اضافه بار تا ۱۱۰٪ جریان برای ۳۰ ثانیه |
| فیلتر EMC | سطح C1 یا بدون فیلتر |
| اتصال به اتوماسیون | معمولاً نیاز ندارد |
نکات کلیدی خرید:
در این بخش می خواهیم به شما بگوییم هنگام خرید اینورتر سه فاز به چه نکاتی باید توجه کنید:
- توان و جریان اینورتر باید حداقل ۱۰ تا ۲۰٪ بالاتر از نیاز موتور باشد تا فشار اضافی روی دستگاه نیاید.
- نوع کنترل درایو با توجه به نیاز فرایند انتخاب شود: دقت بالا → برداری یا DTC، کاربرد عمومی → V/F.
- برند معتبر با گارانتی و خدمات پس از فروش گسترده انتخاب شود.
- رعایت استاندارد EMC و استفاده از فیلترهای مناسب، از اختلال در تجهیزات حساس جلوگیری می کند.
با انتخاب دقیق اینورتر سه فاز بر اساس کاربرد و مشخصات عددی، موتور شما با راندمان بالا، عمر طولانی و مصرف انرژی بهینه کار خواهد کرد و هزینه های تعمیر و نگهداری به حداقل می رسد.
کلام آروا
اینورتر سه فاز یکی از کلیدی ترین ابزارها برای کنترل هوشمند موتورهای صنعتی، نیمه صنعتی و حتی کاربردهای سبک است.
با تبدیل جریان مستقیم به جریان متناوب سه فاز و مدیریت دقیق ولتاژ و فرکانس، اینورتر سه فاز نه تنها راندمان انرژی را افزایش می دهد، بلکه طول عمر تجهیزات را بهبود می بخشد و عملکرد موتور را ایمن و قابل پیش بینی می سازد.
انتخاب مناسب اینورتر بر اساس نوع کاربرد، توان، جریان، نوع کنترل و ویژگی های حفاظتی، تفاوتی بزرگ در کیفیت عملکرد و صرفه جویی اقتصادی ایجاد می کند.
با آشنایی با ساختار، اصول کارکرد، انواع کنترل، کاربردها و نکات نصب و نگهداری، می توانید از این دستگاه پیشرفته بهینه و بدون ریسک استفاده کنید.
سوالات متداول اینورتر سه فاز
۱. آیا اینورتر سه فاز می تواند با منابع انرژی تجدیدپذیر مانند پنل خورشیدی کار کند؟
بله، اینورترهای سه فاز مدرن قادرند جریان DC تولیدشده توسط پنل خورشیدی یا باتری را به AC سه فاز تبدیل کنند و با کنترل دقیق موتور، انرژی را بهینه مصرف نمایند.
۲. چرا بعضی از اینورترهای سه فاز دارای قابلیت DTC هستند و چه کاربردی دارد؟
کنترل DTC به شما امکان می دهد گشتاور موتور را بدون سنسور سرعت کنترل کنید و پاسخ موتور بسیار سریع و دقیق باشد. این ویژگی برای کاربردهای پرسرعت و حساس صنعتی حیاتی است.
۳. آیا طول کابل موتور روی عملکرد اینورتر سه فاز تأثیر دارد؟
بله، کابل های طولانی می توانند باعث افزایش نویز و تلفات شوند. استفاده از فیلتر سینوسی یا راکتور خروجی، این مشکل را حل می کند و عملکرد موتور را پایدار نگه می دارد.
۴. چگونه می توانم مطمئن شوم اینورتر سه فاز با تجهیزات اتوماسیون کارخانه سازگار است؟
باید بررسی کنید که اینورتر از پروتکل های استاندارد صنعتی مانند Modbus، Profibus یا Ethernet/IP پشتیبانی می کند تا امکان کنترل از راه دور و اتصال به سیستم های هوشمند فراهم شود.
۵. اینورتر سه فاز در محیط های خانگی و سبک چه مزایایی دارد؟
حتی در کاربردهای سبک، اینورتر باعث راه اندازی نرم موتور، کاهش مصرف انرژی و حفاظت در برابر اضافه بار می شود، بدون اینکه نیاز به پیچیدگی های صنعتی باشد.
ارسال دیدگاه
