در ابتدا می خواهیم بگوییم vfd چیست. VFD (Variable Frequency Drive) یا درایو فرکانس متغیر که به آن اینورتر صنعتی هم می گویند، دستگاهی الکترونیکی است که با تغییر فرکانس و ولتاژ برق، سرعت و گشتاور موتورهای الکتریکی را کنترل می کند. در واقع این تجهیز، رابط هوشمندی میان منبع تغذیه و موتور است که به شما اجازه می دهد عملکرد موتور را دقیق، نرم و بهینه مدیریت کنید.
vfd در زبان فنی با نام های دیگری نیز شناخته می شود؛ از جمله:
- درایو صنعتی
- درایو AC
- کنترل دور موتور
تمام این اصطلاحات در اصل به یک فناوری اشاره دارند که هدف آن کنترل مؤثر توان و سرعت موتورهای القایی است.
برای آشنایی عمیق تر با ساختار، نحوه کار و کاربردهای vfd، پیشنهاد می کنیم در ادامه همراه ما باشید تا مرحله به مرحله بررسی کنیم که VFD چیست، دقیقاً چگونه کار می کند و چه تفاوتی با سایر مبدل ها دارد.

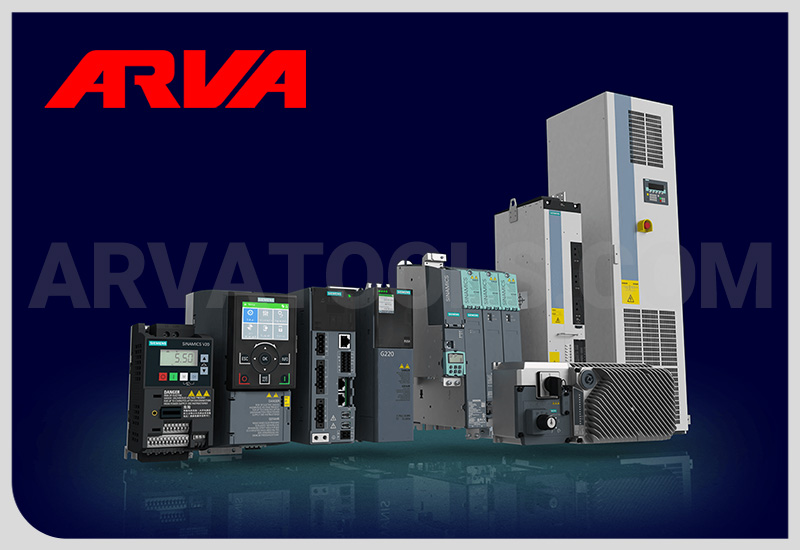

VFD چیست؟
درایو اینورتر صنعتی یا VFD (Variable Frequency Drive) که نوعی اینورتر است، یکی از مهم ترین تجهیزات کنترل صنعتی است که وظیفۀ اصلی آن، تنظیم سرعت و گشتاور موتورهای AC از طریق تغییر فرکانس و ولتاژ برق ورودی است. به زبان ساده تر، درایو فرکانس متغیر مغز متفکر یک سیستم حرکتی محسوب می شود که به جای روشن و خاموش کردن ساده موتور، به آن «فکر» و «انعطاف» می بخشد.

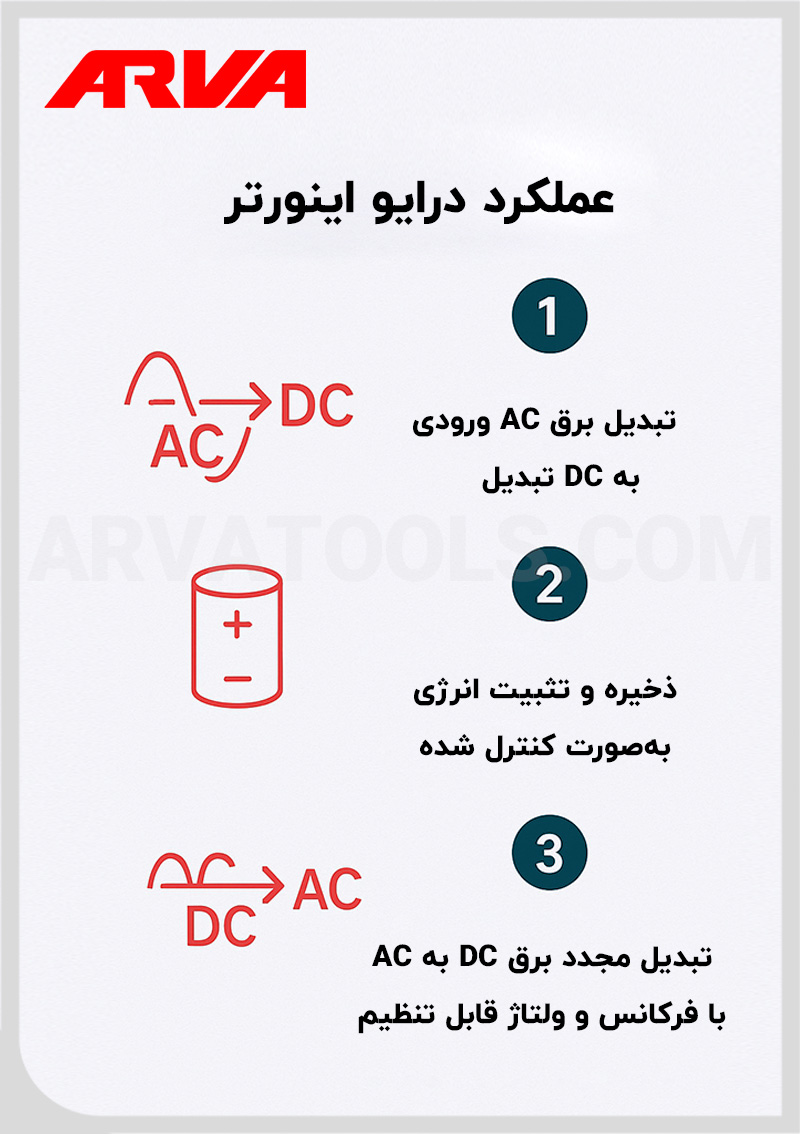

عملکرد کلی اینورتر صنعتی به زبان ساده
- تبدیل برق AC به DC: ابتدا جریان متناوب ورودی (AC) را به جریان مستقیم (DC) تبدیل می کند.
- ذخیره و فیلتر انرژی: در بخش میانی، انرژی الکتریکی به صورت کنترل شده ذخیره و تثبیت می شود.
- تولید مجدد برق AC با فرکانس متغیر: سپس با استفاده از ترانزیستورهای قدرت (IGBT)، برق DC دوباره به AC تبدیل می شود؛ اما این بار با فرکانس و ولتاژی قابل تنظیم.
به این ترتیب، درایو فرکانس متغیر یا همان VFD اجازه می دهد موتور با سرعت های مختلف و متناسب با نیاز خط تولید کار کند؛ بدون اتلاف انرژی و با کنترل نرم در راه اندازی و توقف.
به یاد داشته باشید، پاسخ به پرسش «VFD چیست» تنها در یک تعریف خلاصه نمی شود؛ این تجهیز در واقع پایه گذار نسل نوین اتوماسیون صنعتی است.
در ادامه، برای درک بهتر، تفاوت آن را با سایر مبدل ها بررسی خواهیم کرد.
آیا اینورتر همان درایو صنعتی (VFD) است؟ تفاوتشان در چیست؟
پاسخ کوتاه این است: هر درایو صنعتی (VFD) نوعی اینورتر است، اما هر اینورتر الزاماً درایو صنعتی نیست.
در نگاه فنی، اینورتر وسیله ای است که برق DC یا جریان مستقیم را به AC یا جریان متناوب تبدیل می کند. اما درایو صنعتی یا VFD گامی فراتر می رود؛ زیرا علاوه بر تبدیل انرژی، فرکانس و ولتاژ خروجی را نیز کنترل می کند تا بتواند سرعت و گشتاور موتورهای AC را به صورت دقیق تنظیم کند.
برای درک بهتر تفاوت درایو صنعتی و اینورتر، جدول زیر را ببینید:
| ویژگی | اینورتر معمولی | درایو صنعتی (VFD) |
| کارکرد اصلی | تبدیل DC به AC | کنترل سرعت و گشتاور موتور از طریق تغییر فرکانس |
| کاربرد | منابع تغذیه، UPS، سیستم های خورشیدی | موتورهای سه فاز در خطوط تولید و تجهیزات صنعتی |
| خروجی | AC ثابت | AC با فرکانس متغیر |
| هوشمندی کنترلی | ندارد | دارد (دارای الگوریتم های کنترلی پیشرفته) |
در نتیجه، اگر هدف شما کنترل دور موتور و بهینه سازی عملکرد آن است، تجهیز مورد نیازتان درایو اینورتر صنعتی یا همان VFD خواهد بود.
در بخش های بعدی، تفاوت اینورتر صنعتی با مدل های خانگی را بررسی می کنیم تا مرز این دو حوزه به روشنی مشخص شود.

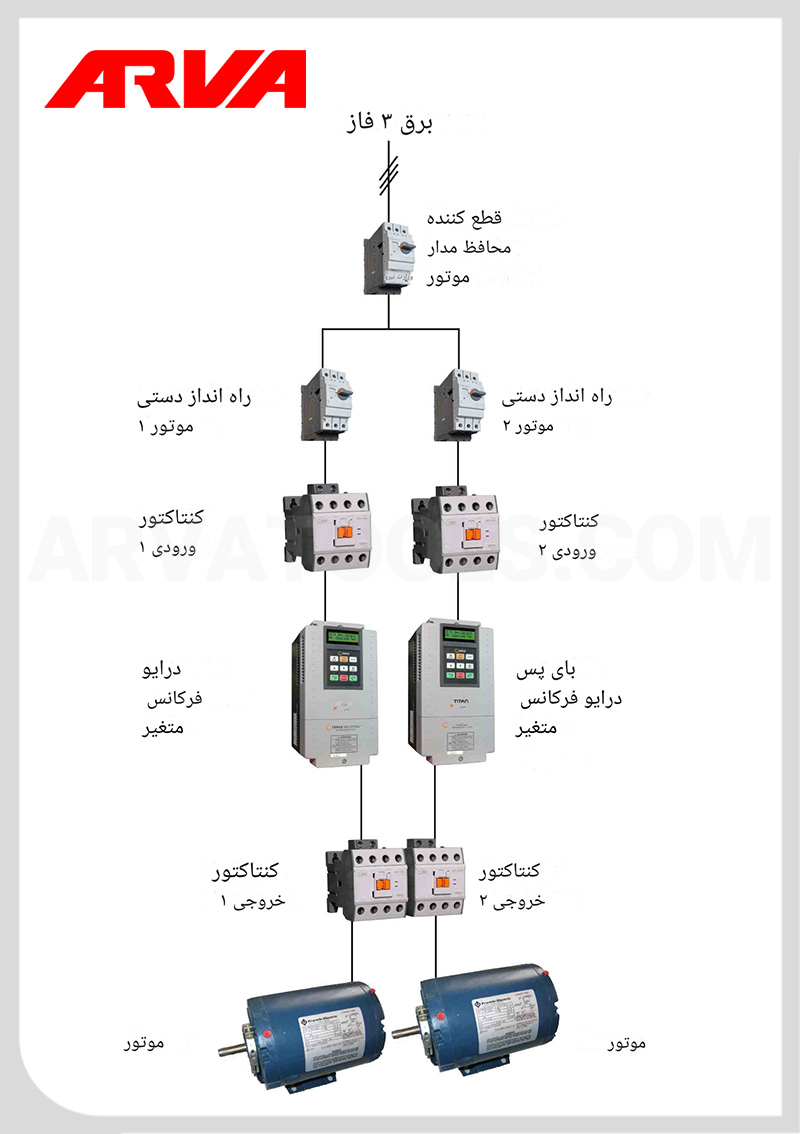

بای پس در تابلوهای VFD چیست و کی استفاده می شود؟
بای پَس (Bypass) در تابلوهای VFD (درایو فرکانس متغیر) یک مدار یا تجهیزات جایگزین است که این امکان را فراهم می کند تا الکتروموتور بتواند مستقیماً از طریق برق اصلی شبکه (Line Power) و با سرعت کامل خود کار کند، بدون اینکه جریان از درایو VFD عبور کند.
به عبارت ساده، بای پس یک مسیر جایگزین برای تغذیه موتور است که VFD را دور می زند.
اجزای اصلی سیستم بای پس
این سیستم معمولاً شامل یک یا چند کنتاکتور و یک کلید انتخاب گر دستی یا یک سیستم کنترلی خودکار است که وضعیت کارکرد را بین حالت “VFD” و “بای پس” تغییر می دهد.
- حالت VFD: برق از طریق VFD عبور کرده و سرعت موتور تنظیم می شود.
- حالت بای پس: برق مستقیماً از شبکه به موتور وصل می شود (عملکرد به صورت روشن/خاموش در سرعت کامل).
زمان استفاده از بای پس VFD
استفاده از سیستم بای پس برای اطمینان از ادامه کارکرد ضروری تجهیزات و افزایش قابلیت اطمینان (Reliability) سیستم در کاربردهای مهم است.
اگر درایو VFD دچار خطا، نقص فنی، یا سوختگی شود، می توان با فعال کردن بای پس، موتور را با سرعت کامل راه اندازی و سیستم را عملیاتی نگه داشت تا زمانی که VFD تعمیر یا تعویض شود.
در برخی کاربردها، مانند سیستم های تهویه مطبوع ضروری (HVAC) یا فن های تخلیه دود در ساختمان های تجاری/صنعتی، ممکن است در شرایط اضطراری (مانند آتش سوزی)، نیاز باشد که موتور با حداکثر سرعت نامی خود کار کند. بای پس این امکان را فراهم می کند.
🔸توجه: هنگام کار در حالت بای پس، مزایای کنترل سرعت و صرفه جویی در انرژی که توسط VFD فراهم می شود، از دست می رود و موتور با سرعت کامل کار می کند. همچنین، سیستم بای پس باید دارای حفاظت اضافه بار مناسب برای موتور باشد، زیرا حفاظت حرارتی VFD در این حالت غیرفعال است.

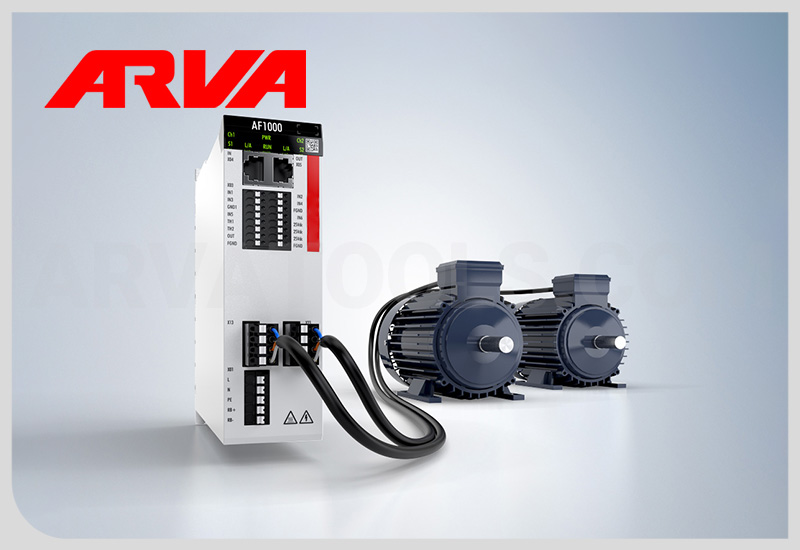

تفاوت اینورتر خانگی با VFD چیست؟
اینورتر صنعتی برای کنترل دقیق موتورهای AC طراحی شده و در محیط های صنعتی کاربرد دارد، در حالی که اینورتر خانگی بیشتر برای تأمین برق اضطراری یا تبدیل برق DC به AC در خانه و خودرو استفاده می شود.
برای مقایسه بهتر جدول زیر را مشاهده کنید:
| ویژگی | اینورتر صنعتی (VFD) | اینورتر خانگی (General Inverter) |
| هدف اصلی | کنترل سرعت و گشتاور موتور | تأمین برق AC از منابع DC (باتری، خورشیدی) |
| خروجی | AC با فرکانس و ولتاژ قابل تنظیم | AC با فرکانس ثابت و ولتاژ استاندارد |
| کاربرد | خطوط تولید، پمپ ها، فن ها، کمپرسورها | UPS، سیستم های خورشیدی، خودرو، کمپینگ |
| قابلیت کنترل پیشرفته | دارد (V/F، کنترل وکتور و غیره) | محدود یا ندارد |
| توان مصرفی و اندازه | بالا و بزرگ تر | معمولاً کوچک و برای توان های پایین تر |
همانطور که دیدید اینورتر خانگی بیشتر نقش منبع برق اضطراری یا مبدل DC به AC را ایفا می کند.
بیشتر بخوانید: فرق اینورتر و درایو

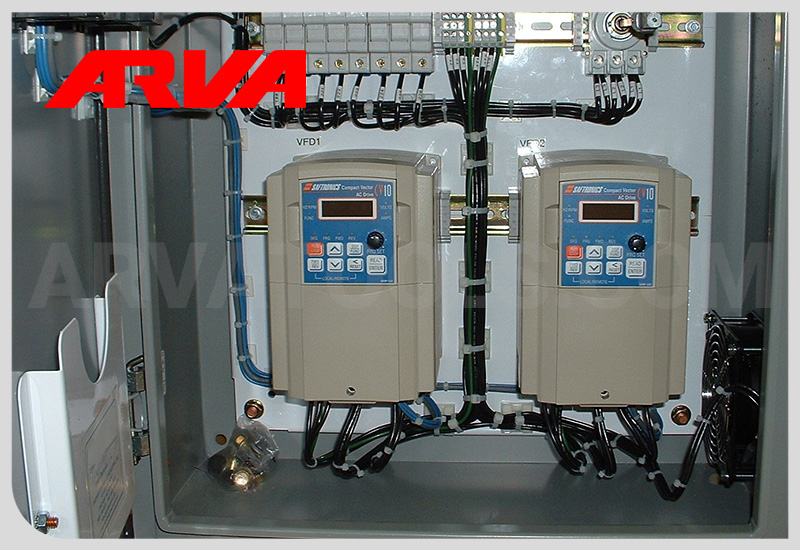

ساختار درایو فرکانس متغیر (VFD) چگونه است؟
درایو فرکانس متغیر (VFD) از سه بخش الکترونیک قدرت اصلی تشکیل شده است که هر کدام وظیفه ای مهم در فرایند تبدیل توان بر عهده دارند:
بخش یکسوساز (Rectifier)
این بخش ورودی VFD است و وظیفه اصلی آن تبدیل جریان متناوب (AC) با ولتاژ و فرکانس ثابت شبکه به جریان مستقیم (DC) است.
عملکرد: درایوهای استاندارد صنعتی از مجموعه ای از دیودها (Rectifier Bridge) برای انجام این تبدیل استفاده می کنند.
پس از این مرحله، جریان DC پالسی ایجاد می شود که برای ذخیره و تثبیت به مرحله بعد منتقل می شود.
بخش لینک DC (DC Bus)
این بخش میانی، یک عنصر ذخیره ساز و تثبیت کننده حیاتی است که در واقع قلب انرژی VFD محسوب می شود.
اجزا: شامل مجموعه ای از خازن های بزرگ الکترولیتی و فیلترهای کمکی است.
وظیفه:
- ذخیره سازی انرژی: خازن ها انرژی DC حاصل از یکسوساز را ذخیره می کنند.
- صاف سازی و تثبیت: خازن ها نوسانات (Ripple) جریان DC پالسی را جذب کرده و یک جریان مستقیم، صاف و پایدار ایجاد می کنند. این جریان تمیز و بدون نوسان، شرط لازم برای تولید یک شکل موج AC با کیفیت در مرحله بعدی است.
بخش اینورتر صنعتی (Inverter)
این بخش خروجی VFD است و نهایتاً برق DC ذخیره و صاف شده را دوباره به برق متناوب (AC) تبدیل می کند، اما با یک تفاوت اساسی دارد آن هم اینکه ولتاژ و فرکانس آن قابل تنظیم است.
ترانزیستورهای قدرت: اینورتر از کلیدهای نیمه رسانای قدرت پرسرعت، معمولاً ترانزیستورهای IGBT (Insulated Gate Bipolar Transistor)، استفاده می کند.
عملکرد: IGBTها به سرعت در الگوهای خاص (برنامه ریزی شده) روشن و خاموش می شوند تا ولتاژ DC را به پالس هایی با عرض متغیر تبدیل کنند. این تکنیک به عنوان مدولاسیون عرض پالس (PWM) شناخته می شود. خروجی PWM، ولتاژی شبیه AC اما با فرکانس متغیر، تولید می کند که می تواند سرعت موتور را کنترل کند. (پیشنهاد میکنیم حتما مقاله pwm چیست را مطالعه کنید تا اطلاعات تخصصی خود را در این مورد بالاتر ببرید)

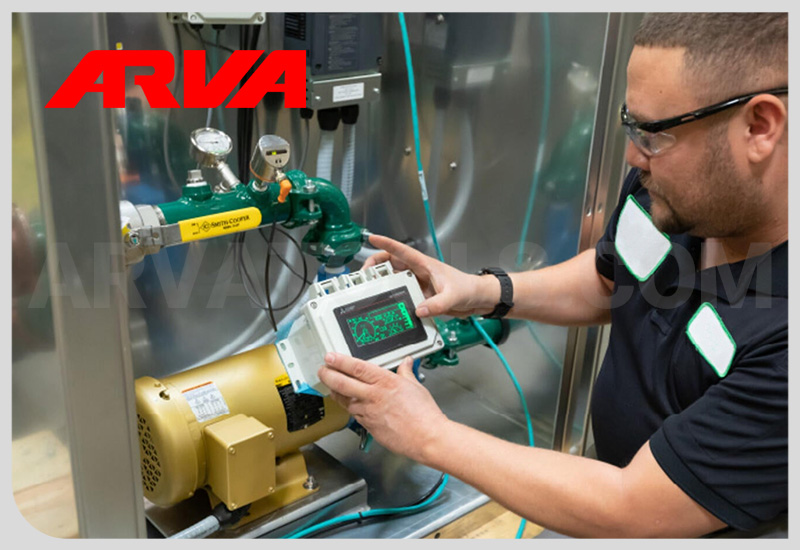

روش های کنترل درایو فرکانس متغیر (VFD)
موفقیت VFD در کنترل موتور، به الگوریتم نرم افزاری بستگی دارد که چگونگی تولید پالس ها توسط بخش اینورتر را مدیریت می کند. دو روش اصلی کنترل عبارتند از:
کنترل اسکالر (V/F Control)
این شیوه، ساده ترین و قدیمی ترین روش کنترل است.
این روش یک رابطه خطی و مستقیم بین ولتاژ (V) و فرکانس (F) موتور را حفظ می کند تا شار (Flux) موتور ثابت بماند. به عبارت دیگر، هرچه فرکانس را افزایش دهیم، ولتاژ نیز به همان نسبت افزایش می یابد.
کاربرد: مناسب برای بارهای گشتاور متغیر و سبک مانند پمپ ها، فن ها و کمپرسورها.
محدودیت: دقت پایین در سرعت های بسیار کم و عدم توانایی در کنترل دقیق گشتاور در لحظه راه اندازی.
کنترل وکتور یا برداری (Vector Control)
این روش یک رویکرد پیشرفته است که امکان کنترل مجزای شار (Field) و گشتاور (Torque) موتور را فراهم می کند.
اینورتر با استفاده از مدل های ریاضی پیچیده و اغلب با فیدبک از انکودر موتور (حلقه بسته)، موتور AC را مانند یک موتور DC کنترل می کند. این امر امکان کنترل مجزای دو مؤلفه جریان (مؤلفه تولیدکننده شار و مؤلفه تولیدکننده گشتاور) را می دهد.
کاربرد: مناسب برای کاربردهای سنگین و دقیق که نیاز به گشتاور بالا در سرعت صفر (مانند بالابرها) یا کنترل سرعت با دقت بسیار بالا (مانند ماشین ابزار و خطوط تولید هماهنگ) دارند.
مزیت: پاسخ دهی دینامیکی بالا، دقت بسیار زیاد در کنترل سرعت و ارائه گشتاور کامل در سرعت های پایین.

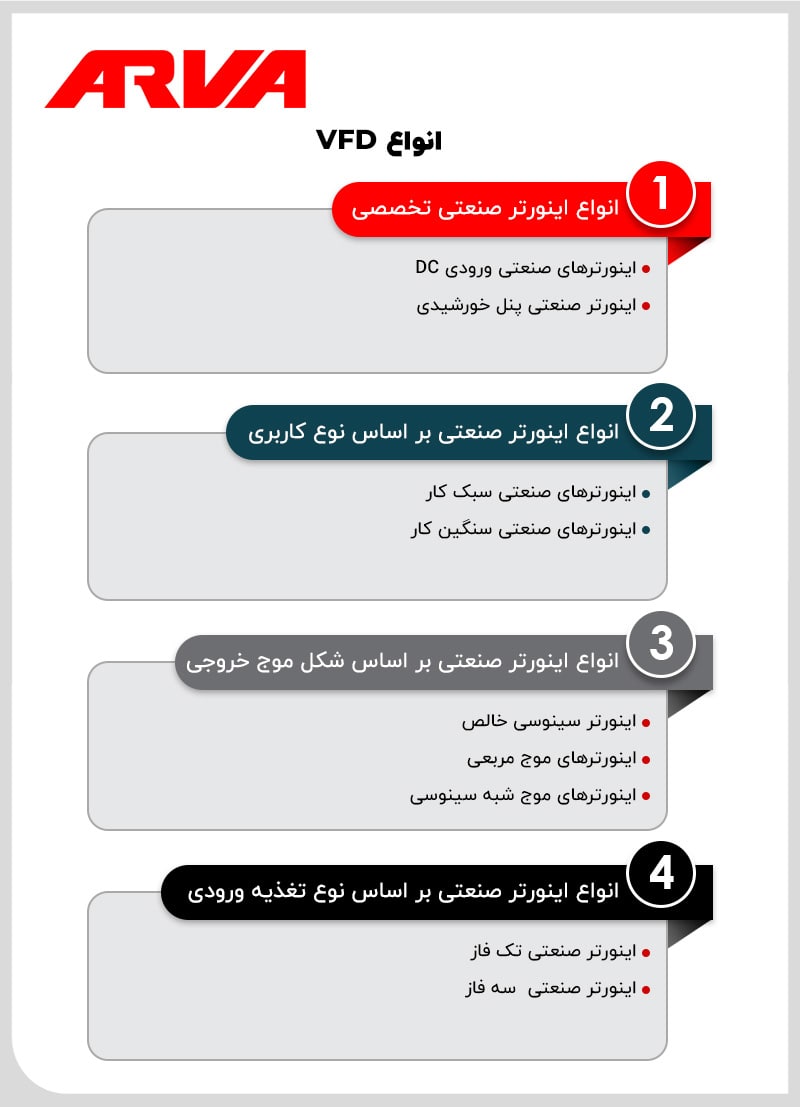

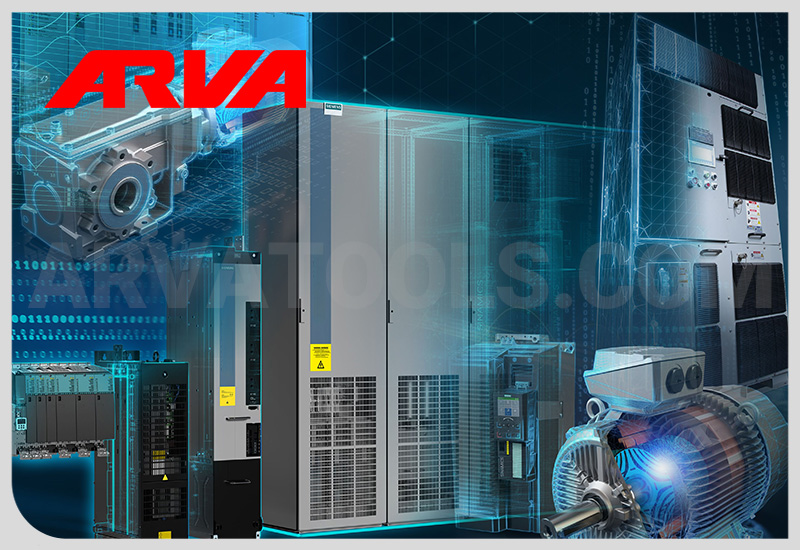

انواع VFD یا اینورتر صنعتی
اینورترهای صنعتی در دنیای برق و اتوماسیون صنعتی به دلایل گوناگون و بر اساس معیارهای متفاوتی دسته بندی می شوند. در حالی که تمرکز اصلی در این مطلب بر درایو فرکانس متغیر (VFD) است که وظیفه کنترل دور موتورهای AC را برعهده دارد، اما انواع دیگری از اینورترها نیز وجود دارند که بر اساس منبع تغذیه، شکل موج خروجی، یا کاربرد نهایی طبقه بندی می شوند و شناخت آن ها برای یک دیدگاه جامع ضروری است.
درایوهای فرکانس متغیر (VFD) که تجهیز اصلی در اتوماسیون صنعتی هستند، عمدتاً بر اساس نوع برق ورودی و طبیعت بار مکانیکی تقسیم بندی می شوند:
- اینورترهای صنعتی تخصصی
- نوع کاربری
- شکل موج خروجی
- نوع تغذیه ورودی
انواع اینورترهای صنعتی تخصصی: کاربرد در منابع DC
بعد توضیحات کاملی که به پرسش شما مبنی بر اینکه اینورتر چیست، دادیم شاید این سوال پیش آمده باشد که اصلاً چرا باید از اینورتر صنعتی استفاده کنیم؟ سایت تخصصی VFDs.com که به طور تخصصی در زمینه VFD ها فعالیت دارد، به نکته درخور توجهی اشاره کرده است:
“VFDها مزایای متعددی دارند که مهمترین آنها کنترل فرایند، بهره‌وری انرژی و توانایی افزایش طول عمر تجهیزات است. مزایای جزئی دیگری نیز وجود دارد، مانند بهبود ضریب توان و تبدیل از تک فاز به سه فاز.”
این بخش به معرفی مبدل های DC به AC می پردازد که اگرچه وظیفه کنترل دور موتور (VFD) را ندارند، اما از نظر تعریف فنی در دسته اینورترها قرار می گیرند و برای تأمین انرژی از منابع DC استفاده می شوند.
اینورترهای ورودی DC (مانند ۱۲ به ۲۲۰ ولت)
این تجهیزات، مبدل های مستقیمی هستند که برق DC را از یک منبع ذخیره (مانند باتری خودرو ۱۲VDC یا باتری های ژل/لید اسید) دریافت کرده و آن را به برق AC استاندارد (مانند ۲۲۰VAC یا ۱۱۰VAC) تبدیل می کنند.
هدف اصلی: تأمین برق برای لوازم خانگی کوچک و ابزارها در مکان هایی که دسترسی به شبکه برق اصلی وجود ندارد.
این مدل ها به وضوح جزو اینورتر صنعتی نیستند، زیرا فرکانس خروجی آن ها معمولاً ثابت (۵۰ یا ۶۰ هرتز) و غیرقابل کنترل است. اما از نظر مبانی عملکرد الکترونیک قدرت، از یک مدار اینورتری (تبدیل DC به AC) استفاده می کنند.
کاربرد: کمپینگ، سفرهای جاده ای (اتصال به فندکی خودرو)، سیستم های برق اضطراری ساده و خانگی.
اینورتر صنعتی پنل خورشیدی (Solar Inverter)
پیش از پرداختن به موضوع این بخش می خواهیم کمی درباره اینکه اینورتر خورشیدی چیست توضیح دهیم. اینورتر خورشیدی دستگاهی الکترونیکی است که برق جریان مستقیم (DC) تولید شده توسط پنل های خورشیدی را به برق جریان متناوب (AC) استاندارد (همانند برق شهری) تبدیل می کند تا قابل استفاده در لوازم خانگی و تزریق به شبکه برق باشد.
نوع صنعتی این تجهیزات، نوع تخصصی و مهم آن در سیستم های انرژی تجدیدپذیر هستند و وظیفه تبدیل برق DC تولید شده توسط پنل های فتوولتائیک به برق AC قابل استفاده یا قابل اتصال به شبکه را دارند.
انواع مهم vfd صنعتی نیز به شرح زیر است:
- متصل به شبکه (On-Grid): برق DC را به AC تبدیل کرده و مستقیماً به شبکه سراسری تزریق می کند.
- جدا از شبکه (Off-Grid): برق DC را به AC تبدیل کرده و از طریق باتری، برق مصرف کننده های محلی را تأمین می کند.
این تجهیزات اگرچه موتورهای صنعتی را کنترل نمی کنند، اما در حوزه صنعت انرژی نقش کلیدی دارند. اشاره به آن ها نشان می دهد که واژه اینورتر یک مفهوم گسترده تر در الکترونیک قدرت دارد و کاربردهای صنعتی آن تنها محدود به کنترل موتور نیست، بلکه تأمین توان پایدار در نیروگاه های خورشیدی را نیز شامل می شود.
انواع اینورتر صنعتی بر اساس نوع تغذیه ورودی (فاز و ولتاژ)
ورودی اینورترهای صنعتی، باعث می شود ما با دو نوع اینورتر صنعتی مواجه شویم:
اینورتر صنعتی تک فاز (ورودی ۲۲۰V)
این درایوها برق تک فاز ۲۲۰ ولت شهری را دریافت کرده و در خروجی، برق سه فاز متغیر با ولتاژ و فرکانس قابل تنظیم تولید می کنند.
عمدتاً برای راه اندازی و کنترل موتورهای سه فاز در توان های پایین (معمولاً زیر ۴ کیلووات) در کارگاه های کوچک یا مکان هایی که دسترسی به برق سه فاز ندارند، استفاده می شوند. این قابلیت، یکی از مزایای بزرگ VFD برای توسعه کسب و کارهای کوچک است.
بیشتر بخوانید: اینورتر تک فاز چیست
اینورتر صنعتی سه فاز (ورودی ۳۸۰V)
اینورتر سه فاز که هم خانگی دارد و هم صنعتی، رایج ترین نوع درایو صنعتی است که برق سه فاز ۳۸۰ ولت (یا بالاتر) را دریافت کرده و برق خروجی سه فاز متغیر را برای موتورهای صنعتی با توان بالا تولید می کند.
کاربرد: ستون فقرات اتوماسیون صنعتی و مورد استفاده در کارخانجات، پمپ ها، فن های بزرگ، کمپرسورها، جرثقیل ها و کلیه تجهیزات پرقدرت صنعتی.

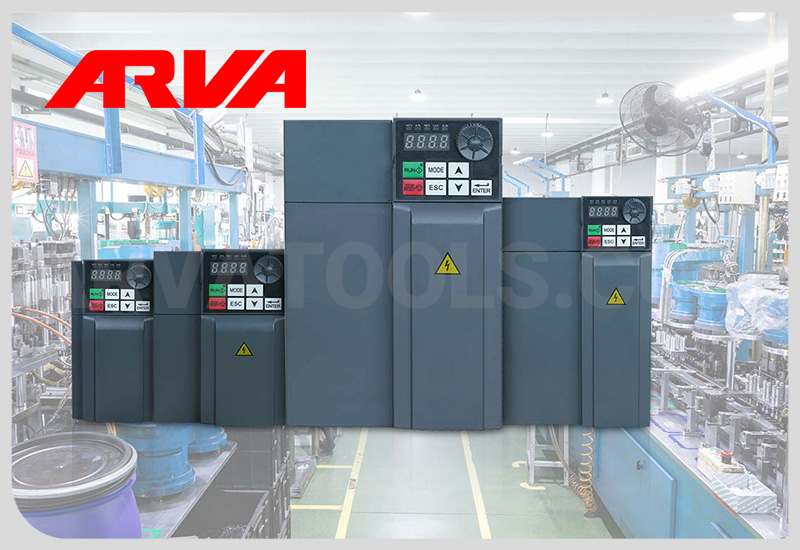

انواع اینورتر صنعتی بر اساس نوع کاربری (طبیعت بار)
درایو فرکانس متغیر بر اساس نوع کاربری که در صنعت دارند به دو دسته تقسیم می شوند:
اینورترهای صنعتی سبک کار (Light Duty – LD)
این درایوها برای بارهایی با گشتاور متغیر (Variable Torque) و تغییرات بار ملایم طراحی شده اند.
کاربرد: عمدتاً در تجهیزاتی مانند پمپ ها و فن ها که توان مصرفی آن ها با توان سوم سرعت متناسب است و نیاز به گشتاور اولیه زیادی ندارند.
اینورترهای صنعتی سنگین کار (Heavy Duty – HD)
این مدل ها برای بارهایی با گشتاور ثابت (Constant Torque) و تغییرات ناگهانی و شدید بار طراحی شده اند. ساختار داخلی و قطعات قدرت (مانند IGBTها) در این مدل ها برای تحمل جریان های بالاتر و مدت زمان طولانی تر تحت بار سنگین، تقویت شده است.
کاربرد: ماشین آلات سنگین، جرثقیل ها، آسانسورها، اکسترودرها، میکسرها، و نوار نقاله های تحت بار.
انواع درایو فرکانس متغیر بر اساس شکل موج خروجی
یکی از مهم ترین دسته بندی های کلی اینورترها (نه فقط VFD)، بر اساس کیفیت شکل موج ولتاژ AC تولیدی در خروجی است:
اینورتر صنعتی سینوسی خالص (Pure Sine Wave Inverter)
اینورتر سینوسی خالص، پیشرفته ترین و پیچیده ترین نوع اینورتر از نظر مدار الکترونیکی است که خروجی آن دقیقاً شبیه موج سینوسی صاف و تمیز برق شبکه شهری است.
این خروجی به دلیل کیفیت بسیار بالا، با هر نوع دستگاه الکترونیکی سازگار است و هیچ گونه نویز الکتریکی (هارمونیک) تولید نمی کند. این امر باعث می شود که وسایل برقی با کمترین اتلاف انرژی و بدون داغ شدن اضافی کار کنند.
بیشتر بخوانید: اینورتر سینوسی چیست
اگرچه VFD های صنعتی مدرن از تکنیک PWM (مدولاسیون عرض پالس) برای تولید یک موج شبه سینوسی با کیفیت بالا استفاده می کنند تا موتور را کنترل کنند، اما اینورترهای سینوسی خالص عمدتاً در حوزه های تأمین برق اضطراری (UPS) و سیستم های حساس اهمیت حیاتی دارند.
استفاده از این نوع برای تجهیزاتی نظیر ابزارهای اندازه گیری حساس، تجهیزات آزمایشگاهی دقیق، سرورهای کامپیوتری و تجهیزات پزشکی که به نوسانات و هارمونیک ها بسیار حساس هستند، کاملاً ضروری است.
اینورترهای صنعتی موج مربعی (Square Wave Inverters)
اینورتر موج مربعی ساده ترین و ارزان ترین نوع اینورتر از لحاظ طراحی مدار است.
شکل موج: خروجی ولتاژ این اینورترها به صورت یک موج مربعی ساده است؛ یعنی ولتاژ به صورت ناگهانی از صفر به ولتاژ مثبت پیک، سپس به ولتاژ منفی پیک تغییر می کند.
ساختار اینورتر موج مربعی بسیار ساده است، زیرا از کمترین تعداد قطعات کلیدزنی استفاده می کند، و این امر باعث می شود که ارزان ترین نوع اینورتر در بازار باشند.
به دلیل کیفیت پایین موج، این اینورترها تقریباً منسوخ شده اند و فقط برای بارهای بسیار ساده و غیرحساس (مانند برخی از لامپ های رشته ای یا تجهیزات گرمایشی ساده) مناسب هستند.
معایب اینورتر صنعتی موج مربعی
هارمونیک بالا: این موج، شامل مقادیر زیادی از هارمونیک های نامطلوب است.
آسیب به تجهیزات: برای موتورهای الکتریکی، فن ها، پمپ ها، و تجهیزات الکترونیکی حساس کاملاً نامناسب بوده و باعث داغ شدن زیاد، نویز، و کاهش عمر مفید آن ها می شود.
اینورترهای صنعتی موج شبه سینوسی (Modified Sine Wave Inverters)
اینورترهای موج شبه سینوسی (که گاهی اوقات به عنوان سینوسی اصلاح شده نیز شناخته می شوند)، تلاشی برای بهبود موج مربعی و نزدیک شدن به موج سینوسی هستند، در عین حال که هزینه ساخت را پایین نگه می دارند.
خروجی این نوع اینورتر یک موج پلکانی است. اینورتر برای هر نیم سیکل، ولتاژ را در سه سطح (مثبت، صفر، و منفی) ثابت نگه می دارد. این پله ها تا حدودی شکل کلی موج سینوسی را تقلید می کنند.
اینورترهای خورشیدی شبه سینوسی از نظر قیمت ارزان تر از اینورترهای سینوسی خالص هستند، در حالی که کیفیت خروجی بهتری نسبت به نوع مربعی دارند.
اگر بدانید که اینورتر خودرو چیست حتماً می دانید که اینورترهای صنعتی شبه سینوسی رایج ترین مدل در اینورتر خودرو و سیستم های برق خورشیدی ساده و کوچک هستند. برای روشن کردن وسایل غیرحساس مانند شارژر موبایل، برخی لوازم روشنایی، و وسایل گرمایشی مقاومتی (مانند هیترها) قابل استفاده اند.
محدودیت های اینورترهای موج شبه سینوسی
- عدم سازگاری با بارهای حساس: این موج برای بارهای حساس مانند تجهیزات صوتی، ابزارهای اندازه گیری دقیق، و برخی موتورهای القایی (مثل یخچال ها) مناسب نیستند.
- ایجاد نویز: موج شبه سینوسی همچنان حاوی مقادیری از هارمونیک ها است که می تواند باعث ایجاد نویز (صدای وزوز) در موتورها و بارهای القایی و داغ شدن آن ها شود.
🔸 نکته مهم برای صنعت: درایوهای صنعتی پیشرفته (VFDها) هیچ کدام از این دو نوع موج را به طور مستقیم تولید نمی کنند. آن ها از تکنیک مدولاسیون عرض پالس (PWM) برای تولید پالس هایی با فرکانس بسیار بالا استفاده می کنند تا موتور را وادار به کار کردن با یک جریان تقریباً سینوسی کنند.
به همین دلیل، هنگام انتخاب VFD برای کنترل موتور، شکل موج خروجی به صورت سینوسی خالص یا شبه سینوسی مطرح نیست و بحث بر سر دقت و کیفیت تکنیک PWM و مد کنترلی (V/F یا وکتور) خواهد بود.
| نوع شکل موج | ویژگی موج خروجی | کاربرد اصلی | معایب |
| موج مربعی (Square Wave) | ساده ترین و ارزان ترین، تغییر ولتاژ ناگهانی. | فقط برای بارهای مقاومتی ساده (مانند لامپ رشته ای). | بالاترین هارمونیک و نویز، به شدت به موتورها و بارهای القایی آسیب می زند. |
| موج شبه سینوسی (Modified Sine Wave) | شکل پله ای، شبیه موج سینوسی اما با توقف های کوتاه. | رایج ترین نوع در اینورترهای ارزان قیمت، برای بارهای غیرحساس (شارژرها، لوازم گرمایشی). | برای موتورهای AC و تجهیزات حساس مناسب نیست، باعث داغ شدن موتور و ایجاد نویز می شود. |
| سینوسی خالص (Pure Sine Wave) | صاف و تمیز، کاملاً شبیه برق شبکه. | تمام تجهیزات الکترونیکی و الکتریکی، به ویژه بارهای حساس. | پیچیدگی ساخت بالاتر و قیمت گران تر. |

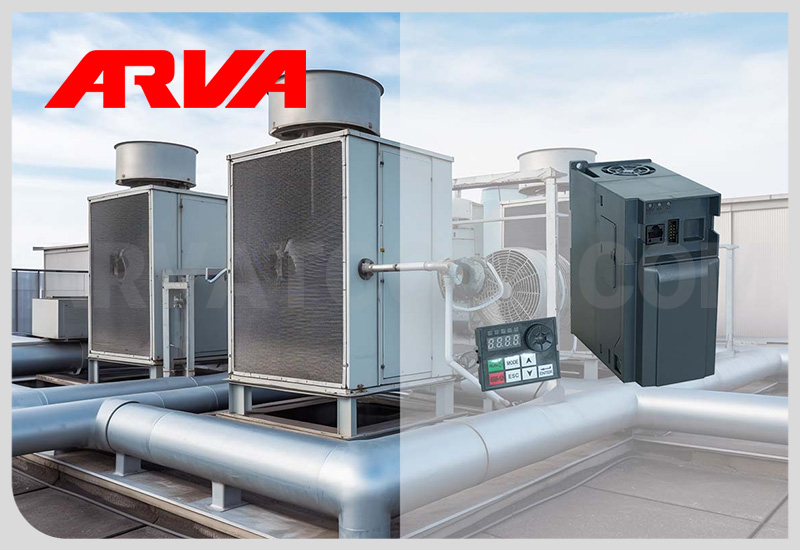

مزایای اینورتر صنعتی
استفاده از VFDها تنها یک راهکار کنترلی نیست، بلکه یک استراتژی جامع برای بهره وری انرژی و افزایش طول عمر تجهیزات است:
کاهش مصرف انرژی و صرفه جویی در هزینه ها (مهم ترین مزیت)
این مزیت، عامل اصلی توجیه اقتصادی نصب VFD است. در بارهایی مانند پمپ ها و فن ها (کاربری های گشتاور متغیر) که قانون تشابه در آن ها صادق است، کاهش سرعت موتور منجر به کاهش شدید توان مصرفی می شود. به این معنی که کاهش ۲۰ درصدی سرعت، حدود ۵۰ درصد کاهش مصرف توان را در پی دارد و این صرفه جویی، هزینه های خرید VFD را در مدت کوتاهی جبران می کند.
راه اندازی و توقف نرم موتور (Soft Start/Stop) و کاهش جریان هجومی
هنگامی که یک موتور القایی به طور مستقیم به شبکه متصل می شود (DOL)، جریان بسیار بالایی (حداکثر تا ۶ تا ۱۰ برابر جریان نامی) در لحظه راه اندازی کشیده می شود که به آن جریان هجومی (Inrush Current) می گویند. VFD با کنترل تدریجی فرکانس و ولتاژ، موتور را به صورت نرم و تدریجی به سرعت نامی می رساند و جریان راه اندازی را به جریان نامی یا کمی بالاتر محدود می کند. این عمل باعث کاهش تنش های الکتریکی و مکانیکی در سیستم می شود.
افزایش طول عمر تجهیزات و کاهش تنش های مکانیکی
راه اندازی نرم از تنش های مکانیکی شدید (مانند ضربه در گیربکس ها، کوپلینگ ها و تسمه ها) جلوگیری می کند. همچنین، حذف جریان های هجومی بالا، فشار کمتری به عایق های سیم پیچی موتور وارد کرده و طول عمر مفید موتور و اجزای مکانیکی مرتبط با آن را به شکل چشمگیری افزایش می دهد.
قابلیت کنترل سرعت و گشتاور با دقت بالا
VFD امکان تنظیم دقیق سرعت موتور را از صفر تا سرعت نامی و حتی فراتر از آن فراهم می کند. این قابلیت برای فرآیندهایی که نیاز به تغییرات دقیق در خروجی دارند (مانند تنظیم دبی در پمپ یا سرعت خط تولید)، حیاتی است. همچنین، درایوهای پیشرفته (بر پایه کنترل وکتور) امکان کنترل دقیق گشتاور موتور را فراهم می کنند که در کاربردهای بالابر و جرثقیل بسیار مهم است.
حفاظت موتور (اضافه بار، نوسانات ولتاژ و…)
VFDها به صورت یکپارچه شامل مدارات و الگوریتم های حفاظتی پیشرفته ای هستند. این تجهیزات می توانند موتور را در برابر خطرات زیر محافظت کنند:
- اضافه بار (Overload)
- افت یا افزایش ولتاژ (Under/Over Voltage)
- خطای زمین (Ground Fault)
- قطع فاز (Phase Loss)
- دمای بیش از حد موتور (با اتصال سنسورهای حرارتی)

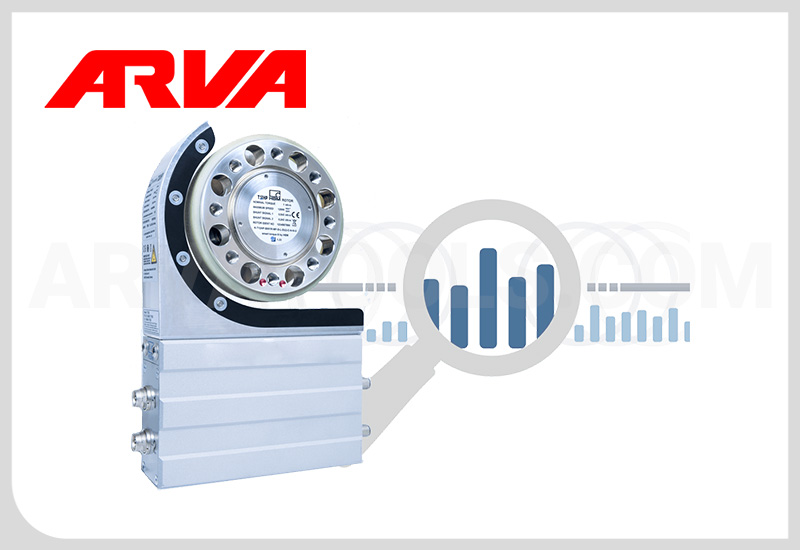

کاربردهای رایج درایو اینورتر در صنعت
تقریباً هر سیستمی که از موتور AC استفاده می کند، می تواند از VFD بهره ببرد، اما در برخی صنایع و کاربردها، حضور VFD حیاتی است:
استفاده از اینورترهای صنعتی برای پمپ ها و فن ها (کنترل دبی و فشار)
این، رایج ترین کاربرد VFD است. در سیستم های آبرسانی، تهویه مطبوع (HVAC) و تصفیه خانه ها، به جای استفاده از دمپرها یا شیرهای کنترلی برای کاهش جریان (که انرژی را تلف می کنند)، VFD مستقیماً سرعت پمپ یا فن را برای رسیدن به دبی یا فشار مطلوب تنظیم می کند. این کار بیشترین صرفه جویی انرژی را به همراه دارد.
نوار نقاله ها و خطوط تولید
در خطوط مونتاژ، بسته بندی و نوار نقاله ها، VFD برای هماهنگ سازی سرعت موتورهای مختلف، جلوگیری از تداخل محصولات و تنظیم سرعت تولید بر اساس تقاضا یا نوع محصول، استفاده می شود. کنترل دقیق سرعت در این موارد، کیفیت و بهره وری را بهبود می بخشد.
جرثقیل ها و بالابرها (نیاز به گشتاور بالا و ترمز)
این کاربردها نیاز به گشتاور راه اندازی بسیار بالا و قابلیت کنترل دقیق سرعت در هنگام بلند کردن و پایین آوردن بار دارند. VFD با استفاده از کنترل وکتور، گشتاور مورد نیاز را حتی در سرعت های نزدیک به صفر فراهم می کند. همچنین، قابلیت ترمز احیاکننده (Regenerative Braking) در درایوهای خاص، انرژی حاصل از توقف و پایین آمدن بار را به شبکه باز می گرداند.
اکسترودرها و کمپرسورهای هوا
اکسترودرها: در صنایع پلاستیک و مواد غذایی، سرعت اکسترودر باید با دقت بالا کنترل شود تا کیفیت محصول نهایی تضمین شود. VFD این امکان را فراهم می کند.
کمپرسورها: در کمپرسورهای اسکرو (Screw Compressors)، VFD سرعت موتور را با تقاضای هوای فشرده مطابقت می دهد و از کار کردن موتور با حداکثر توان در زمان عدم نیاز جلوگیری می کند.

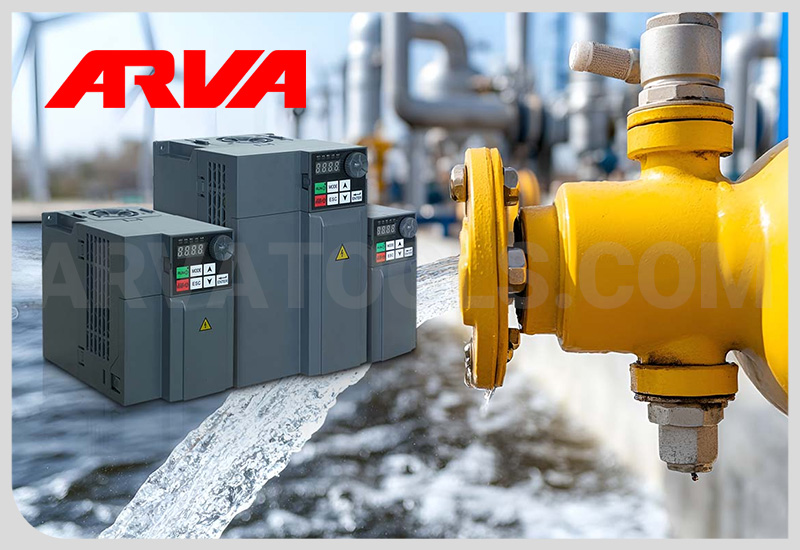

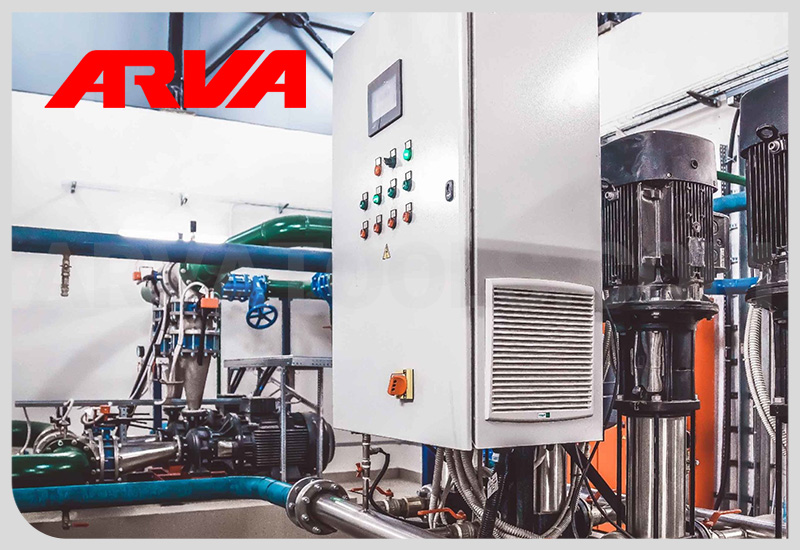

بهترین اینورتر صنعتی
انتخاب یک درایو فرکانس متغیر (VFD) مناسب، فراتر از صرفاً تطبیق توان نامی موتور است. در محیط های صنعتی، انتخاب بهینه تضمین کننده کارایی، طول عمر تجهیزات و صرفه جویی حداکثری در انرژی است.
برای انتخاب درست یک اینورتر صنعتی، لازم است تا مشخصات بار (موتور) و شرایط محیطی به دقت بررسی شوند. چهار معیار کلیدی برای این انتخاب عبارتند از:
توان نامی موتور (Power Rating) و ظرفیت جریان (Current Rating)
اولین و مهم ترین گام، مطابقت دادن توان (بر حسب کیلووات یا اسب بخار) و به خصوص جریان نامی موتور با خروجی اینورتر است. جریان (آمپر) مهم تر از توان است، زیرا اینورتر باید بتواند جریان مورد نیاز موتور را در سخت ترین شرایط کاری تأمین کند.
ولتاژ و فاز ورودی و خروجی (Voltage and Phase)
باید اطمینان حاصل شود که ولتاژ ورودی درایو با برق شبکه موجود (مثلاً ۲۲۰ ولت تک فاز یا ۳۸۰ ولت سه فاز) و ولتاژ خروجی آن با ولتاژ نامی موتور مطابقت داشته باشد.
مد کنترلی مورد نیاز (Control Mode)
نوع کاربرد، تعیین کننده مد کنترلی مورد نیاز است. برای پمپ ها و فن ها، کنترل اسکالر (V/F) کفایت می کند. اما برای کاربردهای دقیق و سنگین مانند جرثقیل ها، آسانسورها و ماشین آلات ابزار، نیاز به درایوهایی با قابلیت کنترل وکتور (Vector Control) یا کنترل گشتاور مستقیم (DTC) است تا دقت و پاسخ دهی بالا در سرعت های پایین تضمین شود.
نوع کاربری (Light Duty vs. Heavy Duty)
باید مشخص شود که درایو برای بار سبک کار (مانند فن ها) یا سنگین کار (مانند اکسترودرها و بالابرها) استفاده می شود. تولیدکنندگان اغلب برای یک توان ثابت، مدل های جداگانه ای برای هر نوع کاربری ارائه می دهند که تفاوت آن ها در ظرفیت تحمل اضافه بار لحظه ای و جریان خروجی است.
معرفی بهترین برندهای تولید کننده درایو فرکانس متغیر
در بازار جهانی و همچنین در ایران، برندهای متعددی در زمینه تولید VFD فعالیت دارند. در زیر، ۵ نمونه از مشهورترین برندهای بین المللی که به دلیل کیفیت و نوآوری در صنعت شناخته شده اند، معرفی شده اند:

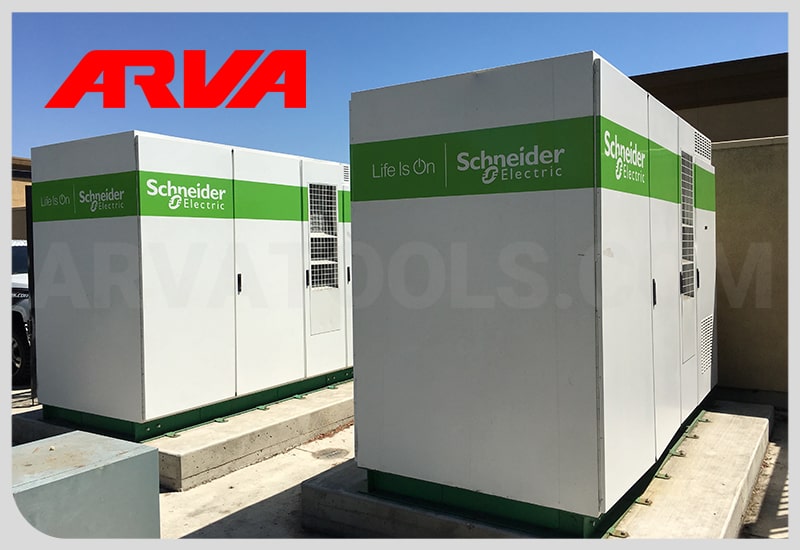

اینورتر صنعتی اشنایدر الکتریک (Schneider Electric)
کشور سازنده: فرانسه
اشنایدر یک رهبر جهانی در زمینه مدیریت انرژی و اتوماسیون است. اینورترهای این شرکت که عمدتاً با نام سری Altivar (آلتیوار) شناخته می شوند، به دلیل کیفیت ساخت بالا، قابلیت اطمینان فوق العاده و گستردگی مدل ها برای تمامی صنایع (از کاربری های ساده تا کاربردهای پیچیده مانند آسانسور و جرثقیل) شهرت دارند.
تأکید این برند بر اتصالات شبکه ای و سازگاری با سیستم های اتوماسیون (مانند PLCها) از نقاط قوت آن محسوب می شود.
اینورتر صنعتی زیمنس (Siemens)
کشور سازنده: آلمان
زیمنس یکی از قدیمی ترین و معتبرترین نام ها در صنعت برق و اتوماسیون است. درایوهای اینورتر زیمنس تحت سری های مختلفی از جمله Sinamics (سینامیکس) تولید می شوند. این برند به ویژه به دلیل دقت بالای کنترل، قابلیت های فنی پیشرفته (مانند ادغام آسان با سیستم های کنترل زیمنس) و دوام بالا در محیط های صنعتی سنگین، مورد اعتماد بسیاری از مهندسان است و به عنوان یک استاندارد کیفیت آلمانی شناخته می شود.

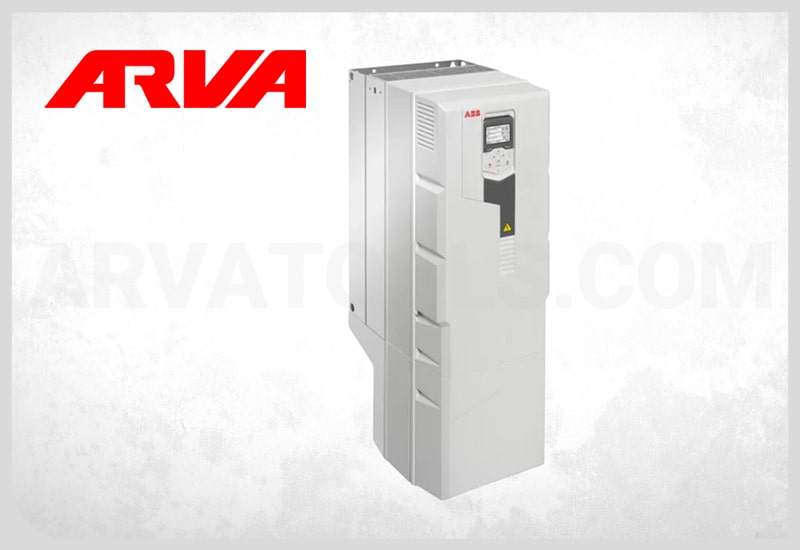

اینورتر صنعتی ABB(آب ب ب)
کشور سازنده: سوئیس (چند ملیتی)
شرکت ABB یکی دیگر از غول های اتوماسیون صنعتی است که سهم بازار بزرگی در زمینه درایوها دارد. اینورترهای ABB از جمله سری ACS، به دلیل تمرکز بر بهره وری انرژی و قابلیت های اتصال گسترده، در سراسر جهان محبوب هستند.
این شرکت به ویژه در زمینه درایوهای با توان متوسط و بالا، و همچنین درایوهای تخصصی برای کاربردهای کشتی رانی و صنایع نفت و گاز، بسیار قوی عمل می کند.

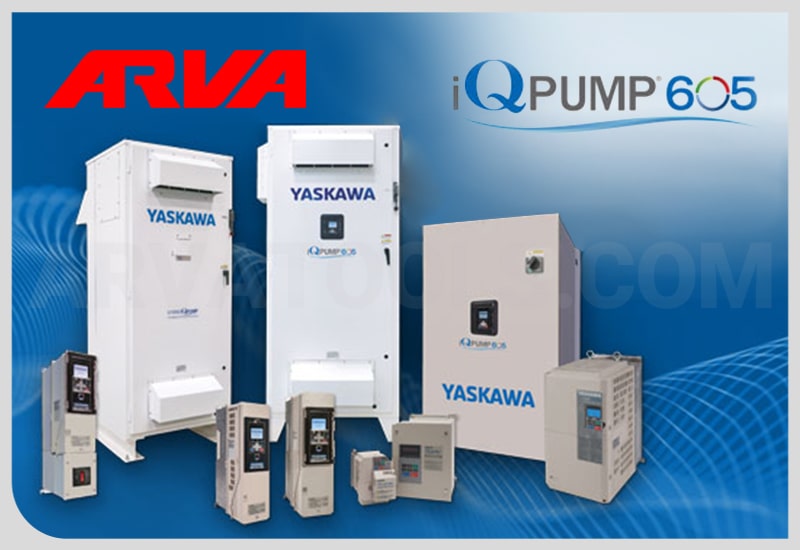

اینورتر صنعتی یاسکاوا (Yaskawa)
کشور سازنده: ژاپن
یاسکاوا یکی از پیشگامان جهانی در تولید سروو درایوها، رباتیک و اینورترهای صنعتی است. VFDهای این شرکت به دلیل طراحی مستحکم، عمر طولانی و عملکرد دقیق کنترل وکتور، شهرت جهانی دارند.
سری های A1000 و V1000 از محصولات شناخته شده این برند هستند که به دلیل دقت کنترلی و تمرکز بر قابلیت اطمینان، در صنایع ماشین سازی و ابزار دقیق بسیار مورد استفاده قرار می گیرند.
اینورتر صنعتی دلتا (Delta)
کشور سازنده: تایوان
دلتا یکی از بزرگترین تأمین کنندگان راه حل های مدیریت حرارتی و قدرت در جهان است. اینورترهای این شرکت به دلیل ارائه یک ترکیب متعادل از کیفیت بالا، تنوع مدل و قیمت رقابتی در بازار آسیا و خاورمیانه بسیار محبوب هستند.
این برند طیف وسیعی از محصولات را از اینورترهای ساده برای پمپ و فن تا درایوهای پیشرفته وکتور برای آسانسور و جرثقیل ارائه می دهد، که این گستردگی، دلتا را به یک انتخاب قابل دسترس و مطمئن در بازار ایران تبدیل کرده است.

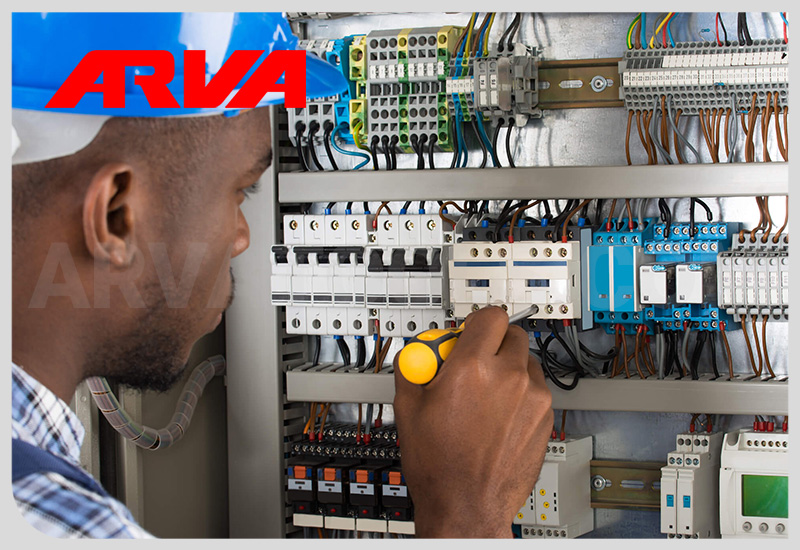

نکات نصب، پارامتردهی و شرایط نگهداری vfd چیست؟
راه اندازی و نگهداری صحیح یک درایو فرکانس متغیر (VFD) برای اطمینان از عملکرد بهینه، جلوگیری از خرابی و حفظ طول عمر تجهیزات ضروری است. این بخش شامل دستورالعمل های کلیدی برای نصب فیزیکی، تنظیمات اولیه و نگهداری پیشگیرانه است.
نکات نصب و سیم کشی (Installation & Wiring)
نصب صحیح، پایه و اساس عملکرد قابل اطمینان VFD است و بیشتر مشکلات اولیه ناشی از نصب نامناسب است:
محیط نصب اینورتر صنعتی چگونه باید باشد؟
- دما و تهویه: VFDها حرارت زیادی تولید می کنند و باید در محیطی خنک با تهویه مناسب نصب شوند. دمای محیط نباید از حد مجاز سازنده (معمولاً کمتر از $۴۰^\circ C$ یا $۵۰^\circ C$) تجاوز کند.
- فضای نصب: فضای کافی در اطراف درایو برای گردش هوا (طبق توصیه سازنده) و دسترسی آسان برای نگهداری باید فراهم شود.
حفاظت در برابر آلودگی
VFDها باید در برابر گرد و غبار، رطوبت، مواد شیمیایی خورنده و ارتعاشات شدید محافظت شوند. استفاده از تابلوهای صنعتی با درجه حفاظت مناسب (IP Rating) ضروری است.
سیم کشی زمین (ارتینگ)
اتصال زمین قوی: اتصال بدنه VFD به سیستم ارت (زمین) با کمترین مقاومت ممکن حیاتی است. این کار از تجهیزات در برابر نویزهای الکتریکی و صدمات ناشی از صاعقه محافظت می کند.
کابل کشی ورودی و خروجی
هنگام کابل کشی به این نکات توجه کنید:
- جداسازی کابل ها: کابل های قدرت (ورودی و خروجی موتور) باید از کابل های کنترلی (مانند سیگنال های آنالوگ، دیجیتال و ارتباطات شبکه) جدا شوند تا از ایجاد تداخل الکترومغناطیسی (EMI) جلوگیری شود.
- استفاده از کابل شیلددار: توصیه می شود برای کابل خروجی موتور از کابل های شیلددار و برای سیم کشی کنترل از کابل های محافظت شده استفاده شود.
نکات پارامتردهی و راه اندازی درایو فرکانس متغیر
پارامتردهی فرایند تنظیم نرم افزاری VFD متناسب با موتور و کاربری مورد نظر است:
ورودی اطلاعات موتور
اولین قدم، وارد کردن دقیق اطلاعات نامی موتور از روی پلاک آن به درایو است (مانند ولتاژ، جریان نامی، فرکانس، سرعت و توان).
تیونینگ خودکار
برای کنترل های پیشرفته (وکتور کنترل)، اجرای تابع تیونینگ خودکار ضروری است. در این فرآیند، VFD بدون بار یا تحت بار، پارامترهای موتور (مانند مقاومت سیم پیچ ها و اندوکتانس) را محاسبه کرده و تنظیمات کنترل خود را بهینه می کند.
تنظیم زمان های شتاب گیری و توقف
این پارامترها تعیین می کنند که موتور با چه سرعتی به دور نامی برسد و با چه سرعتی متوقف شود. تنظیم درست این زمان ها برای جلوگیری از جریان های ناخواسته، حفظ دقت فرآیند و جلوگیری از سُرخوردن نوار نقاله ها حیاتی است.
تنظیم فرکانس کاربری
تعیین حداقل و حداکثر فرکانس خروجی (Fmin و Fmax). معمولاً حداکثر فرکانس به ۵۰ یا ۶۰ هرتز محدود می شود، اما در برخی کاربردها (مانند اسپیندل موتورها) ممکن است نیاز به فرکانس های بسیار بالاتر باشد.
تنظیم مد کنترلی
انتخاب روش کنترلی مناسب (V/F، وکتور حلقه باز/بسته) بر اساس نیاز به گشتاور و دقت سیستم.

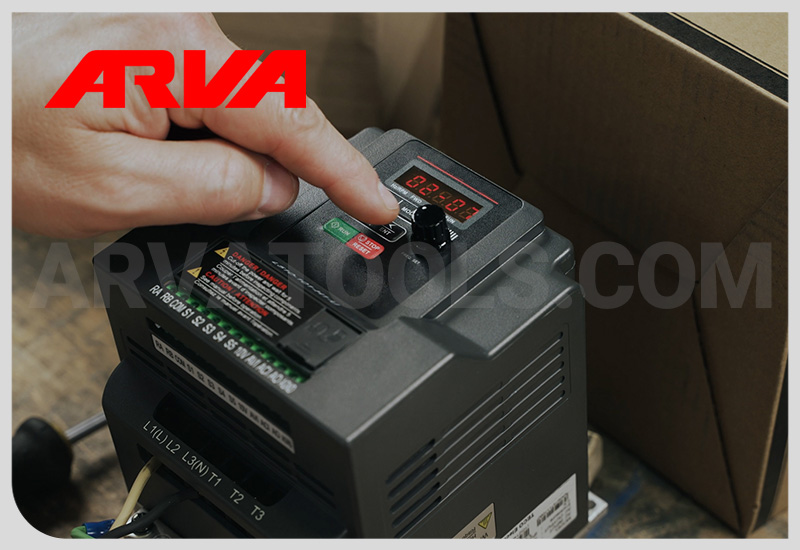

نکات نگهداری و عیب یابی اینورتر صنعتی
نگهداری دوره ای، عمر مفید VFD را به شکل قابل توجهی افزایش می دهد و از خرابی های ناگهانی جلوگیری می کند:
بازرسی محیطی و فیزیکی
تمیزکاری دوره ای: فن ها، هیت سینک ها و فیلترهای هوا باید به طور منظم تمیز شوند تا عملکرد سرمایشی درایو دچار اختلال نشود. تجمع گرد و غبار می تواند باعث داغ شدن بیش از حد و خرابی قطعات الکترونیکی شود.
بازرسی اتصالات: تمام ترمینال ها و اتصالات سیم ها باید به صورت دوره ای از نظر شل شدن، خوردگی یا آسیب دیدگی بررسی شوند. اتصالات شل، عامل اصلی تولید گرما، آرک الکتریکی و سوختگی قطعات قدرت است.
بررسی قطعات مصرفی
عمر فن های خنک کننده: فن های داخلی VFD یک قطعه مصرفی با عمر محدود هستند و پس از چند سال (بسته به محیط کار)، باید تعویض شوند.
عمر خازن های لینک DC: خازن های بزرگ صافی در لینک DC به مرور زمان و در اثر حرارت، ظرفیت خود را از دست می دهند. درایوهای پیشرفته دارای قابلیت اندازه گیری داخلی عمر خازن هستند و در غیر این صورت، عمر مفید ۱۰ تا ۱۲ ساله برای آن ها در نظر گرفته می شود.
ثبت داده ها و عیب یابی
نظارت بر آلارم ها: در صورت بروز خطا (مانند اضافه جریان یا ولتاژ)، باید کد آلارم درایو ثبت و مطابق دفترچه راهنما اقدام به عیب یابی شود. اغلب درایوها دارای حافظه ای هستند که تاریخچه آلارم های اخیر را ثبت می کند.
اندازه گیری پارامترهای کلیدی: نظارت بر جریان خروجی، دمای درایو و ولتاژ لینک DC می تواند نشانه های اولیه مشکلات احتمالی را قبل از تبدیل شدن به یک نقص بزرگ، آشکار کند.
کلام آروا
در این مطلب دیدیم که vfd چیست و چگونه می توان آن ها را بر اساس نوع تغذیه، شکل موج خروجی و کاربرد تخصصی دسته بندی کرد. این تقسیم بندی به شما کمک می کند تجهیز مناسب برای موتور یا سیستم خود را با دقت بیشتری انتخاب کنید و عملکرد بهینه و طول عمر طولانی تر تجهیزات را تضمین کنید.
حالا دوست داریم تجربه شما را بدانیم: آیا تاکنون با اینورتر صنعتی کار کرده اید؟ یا هنگام انتخاب و نصب آن با چه چالش هایی مواجه شده اید؟ نظرات و سوالاتتان را در کامنت ها با ما به اشتراک بگذارید تا همدیگر را بیشتر راهنمایی کنیم و تجربه هایمان را به اشتراک بگذاریم.
سوالات متداول اینورتر صنعتی
۱. آیا نصب فیلتر هارمونیک کنار VFD ضروری است؟
VFDهای پیشرفته (PWM) هارمونیک کمتری تولید می کنند، اما در کاربردهای با توان بالا یا شبکه حساس، فیلتر یا راکتور می تواند از اختلال و آسیب به تجهیزات جلوگیری کند.
۲. وقتی VFD خطا می دهد، اولین قدم برای عیب یابی چیست؟
کد خطا یا آلارم را بررسی کنید، ولتاژ و دمای محیط را کنترل کرده و در صورت امکان آلارم را ریست کنید. این روش ساده بسیاری از مشکلات رایج را حل می کند.
۳. استفاده از VFD در پمپ و فن نسبت به سافت استارتر چقدر اقتصادی است؟
VFD در طول عملکرد باعث صرفه جویی انرژی می شود، در حالی که سافت استارتر فقط راه اندازی نرم فراهم می کند و انرژی کمتری صرفه جویی می کند.
۴. طول کابل بین VFD و موتور چقدر باشد و چرا؟
کابل بیش از حد بلند باعث بازتاب موج و افزایش ولتاژ پیک می شود که می تواند موتور را داغ کند. استفاده از کابل شیلددار و رعایت طول مناسب، نصب امن را تضمین می کند.
ارسال دیدگاه
